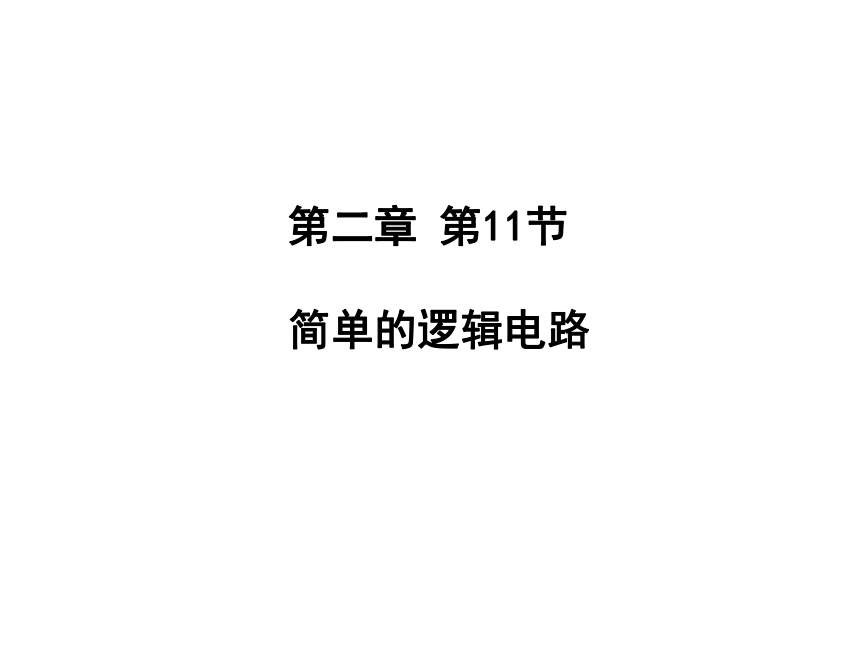

课件12张PPT。第二章 第11节

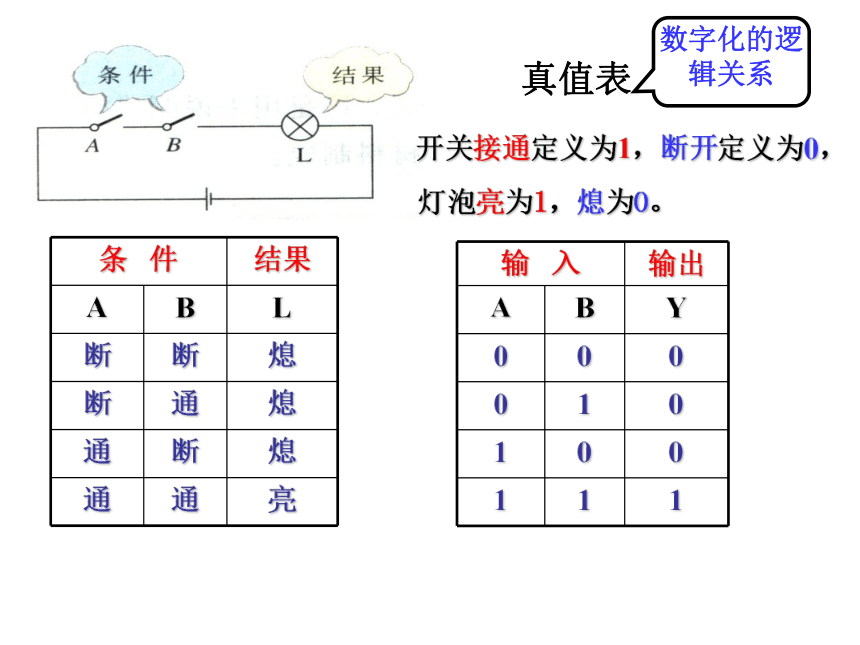

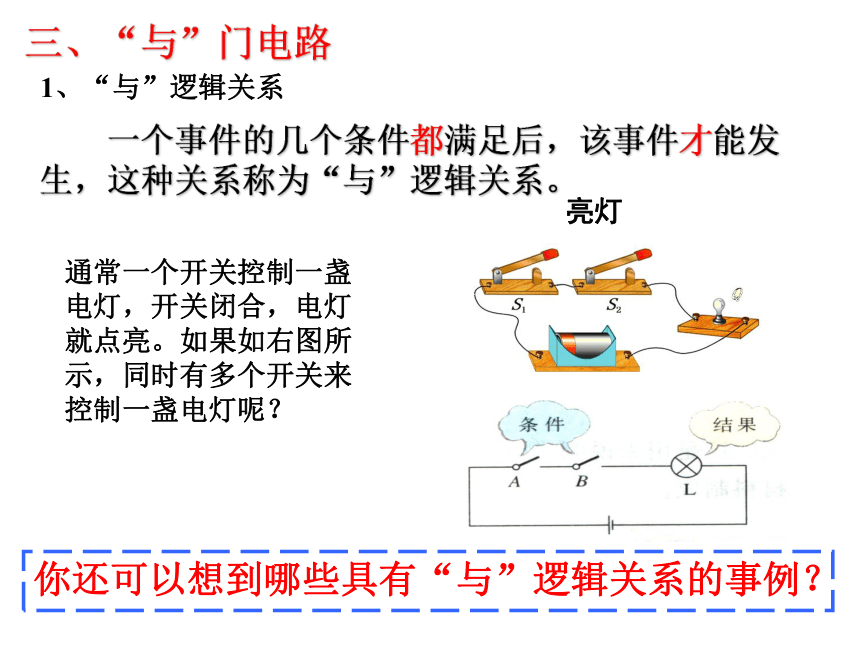

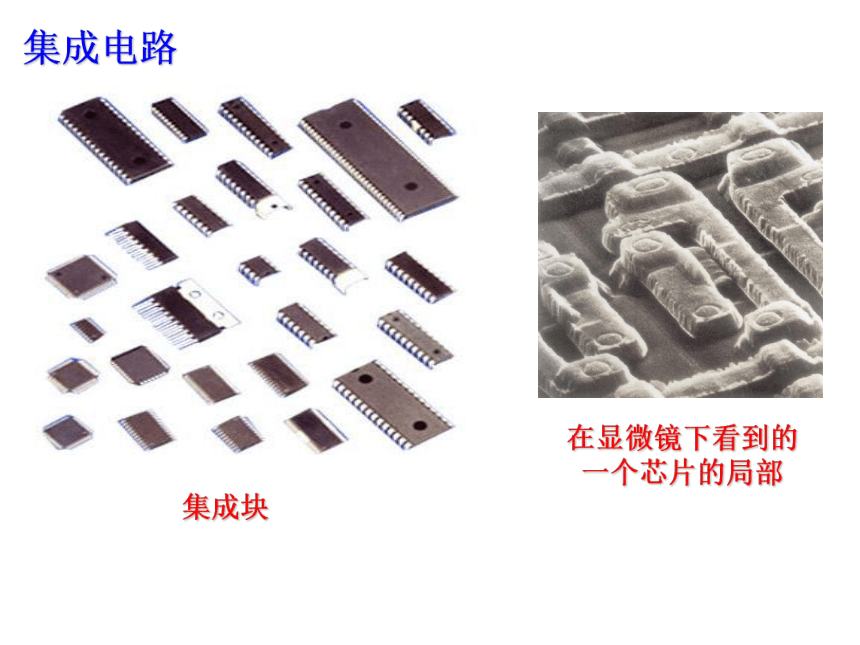

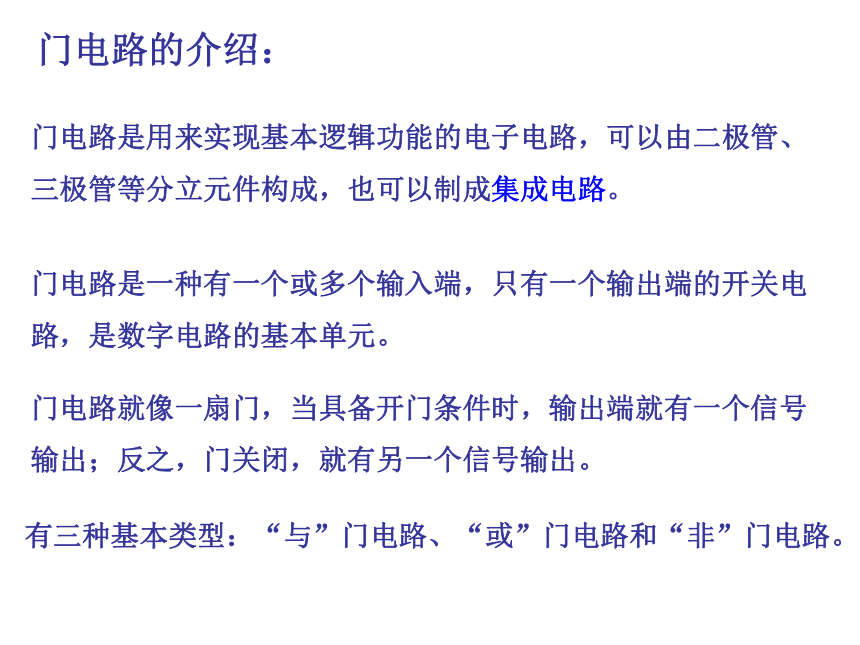

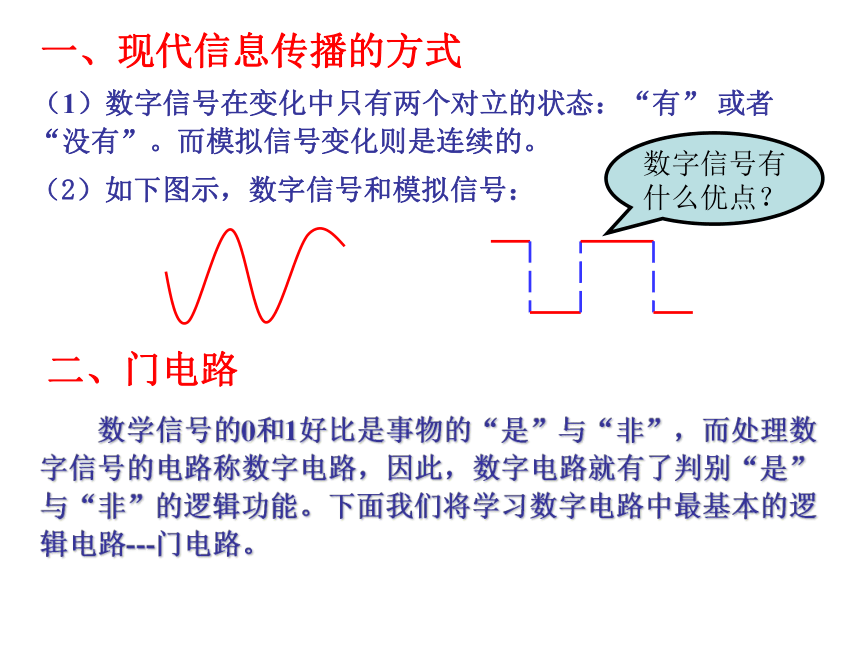

简单的逻辑电路集成电路在显微镜下看到的一个芯片的局部 集成块 一、现代信息传播的方式（1）数字信号在变化中只有两个对立的状态：“有” 或者“没有”。而模拟信号变化则是连续的。　　数学信号的0和1好比是事物的“是”与“非”，而处理数字信号的电路称数字电路，因此，数字电路就有了判别“是”与“非”的逻辑功能。下面我们将学习数字电路中最基本的逻辑电路---门电路。 二、门电路（2）如下图示，数字信号和模拟信号：数字信号有什么优点？门电路的介绍：　　　有三种基本类型：“与”门电路、“或”门电路和“非”门电路。门电路就像一扇门，当具备开门条件时，输出端就有一个信号输出；反之，门关闭，就有另一个信号输出。门电路是一种有一个或多个输入端，只有一个输出端的开关电路，是数字电路的基本单元。门电路是用来实现基本逻辑功能的电子电路，可以由二极管、三极管等分立元件构成，也可以制成集成电路。　三、“与”门电路1、“与”逻辑关系　　一个事件的几个条件都满足后，该事件才能发生，这种关系称为“与”逻辑关系。你还可以想到哪些具有“与”逻辑关系的事例？真值表数字化的逻辑关系逻辑关系式：2、具有“与”逻辑关系的电路称为“与”门电路，
简称“与”门。Y=A·B例题1：
如下图所示，试判断这是一个什么逻辑门电路。A、B、C闭合时记“1”，断开时记“0”，Y灯亮时记“1”，不亮记“0”。试完成下面真值表。 10000000解：“与”门。发现写出全部可能值
的方法了吗？例题2
如图所示，虚线框内表示两个信号源。单刀双掷开关接在右键时，定义为“0”，输出低电平；接在左侧时，定义为“1”，输出高电平。灯亮时定义为“1”，灯熄时定义为“0”。若要求必须两个信号源均输出高电平时，灯才能亮；而只要其中一个信号源输出低电平，灯就熄灭，则在实线框中应放入何种门电路？【同步检测】1.下面是逻辑电路及其真值表，此逻辑电路为 ，在真值表中X处的逻辑值为 。“与”门02.下图左端表示输入端A、B的电势随时间变化的关系。如果它们是“与”门的输入端，请在方框中画出输出端的电势随时间变化的关系。拓展：
如下图所示，若设开关A、B、C闭合时记“0”，断开时记“1”，Y灯亮时记“1”，不亮记“0”。试完成下面真值表。这还是一个“与”门电路吗？ 00000001解：不是
