2.6透镜和视觉

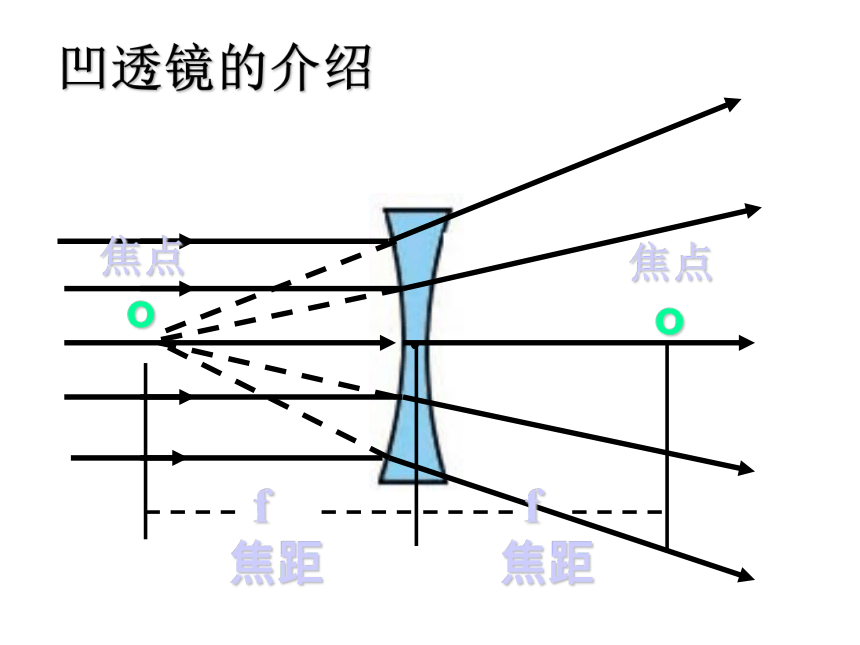

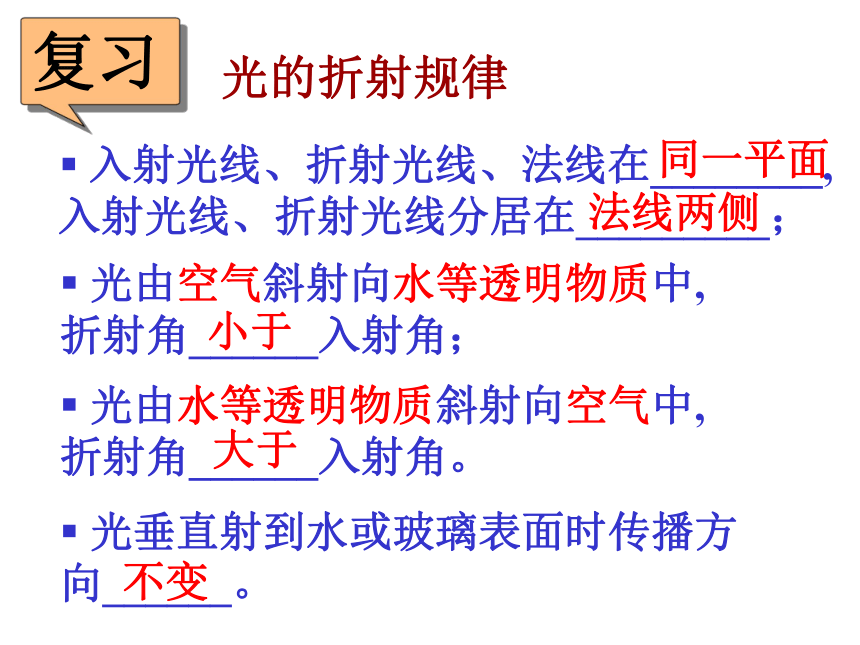

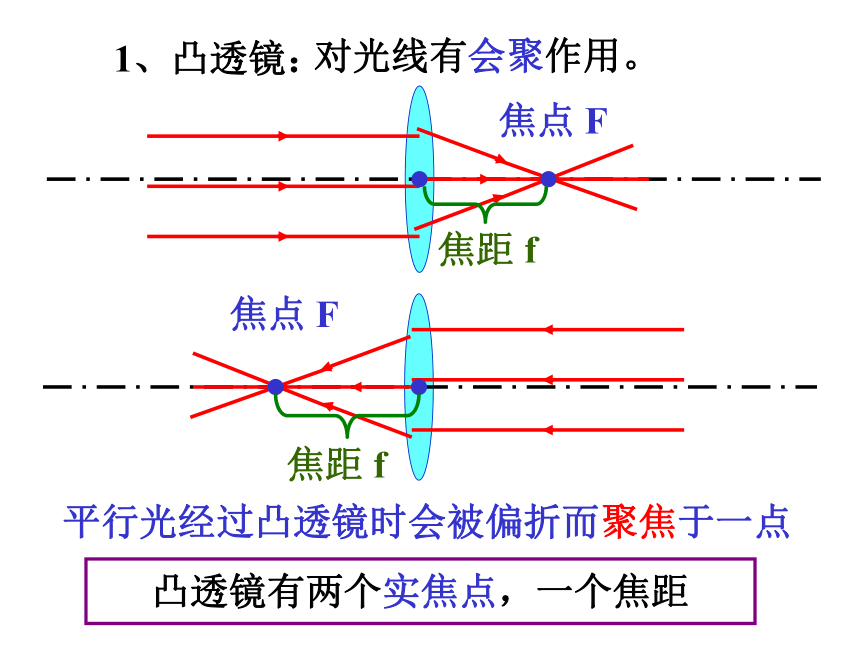

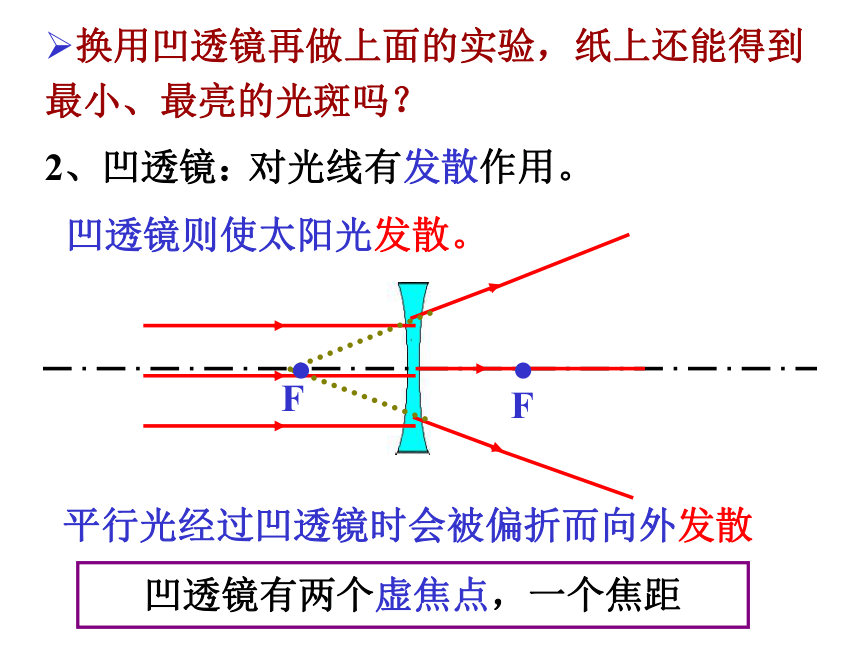

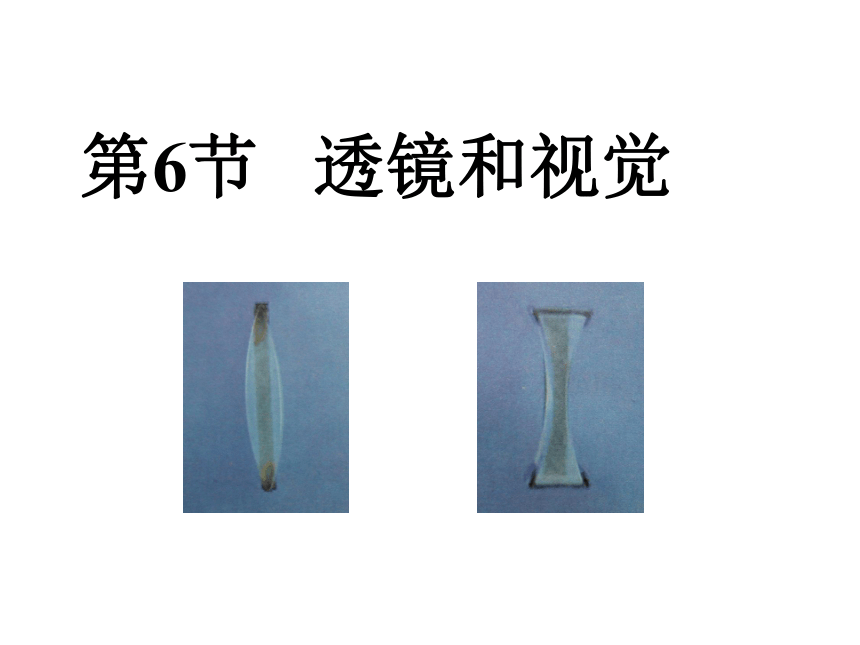

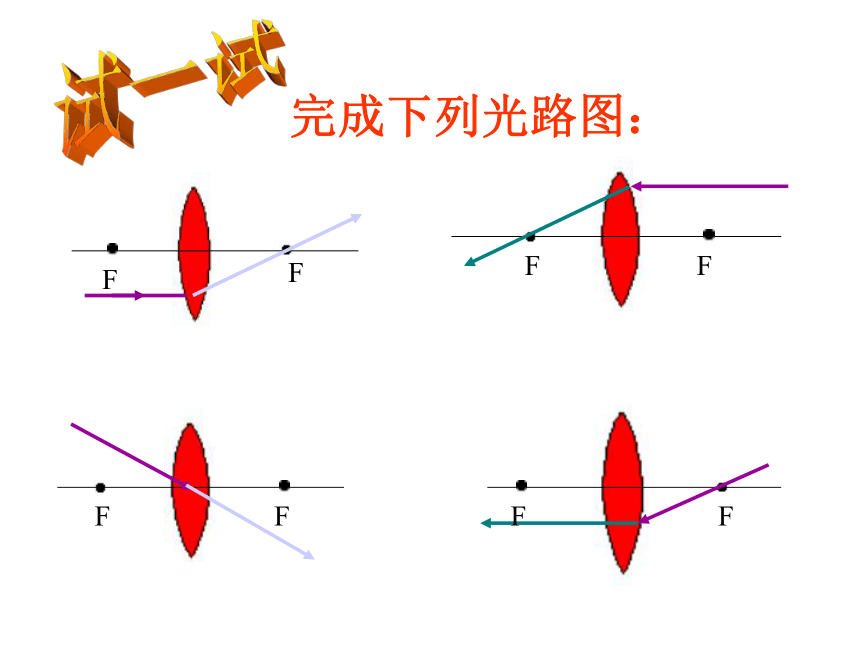

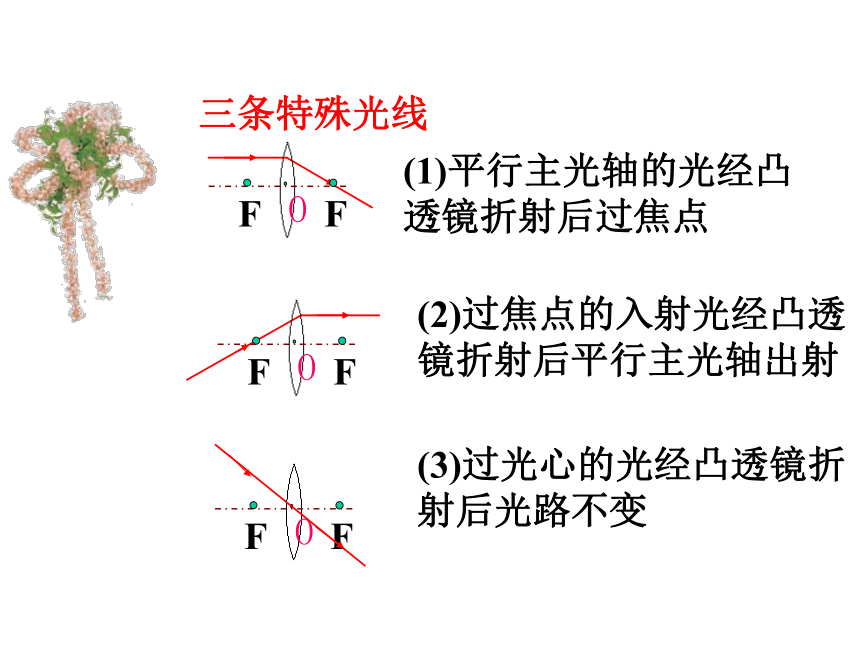

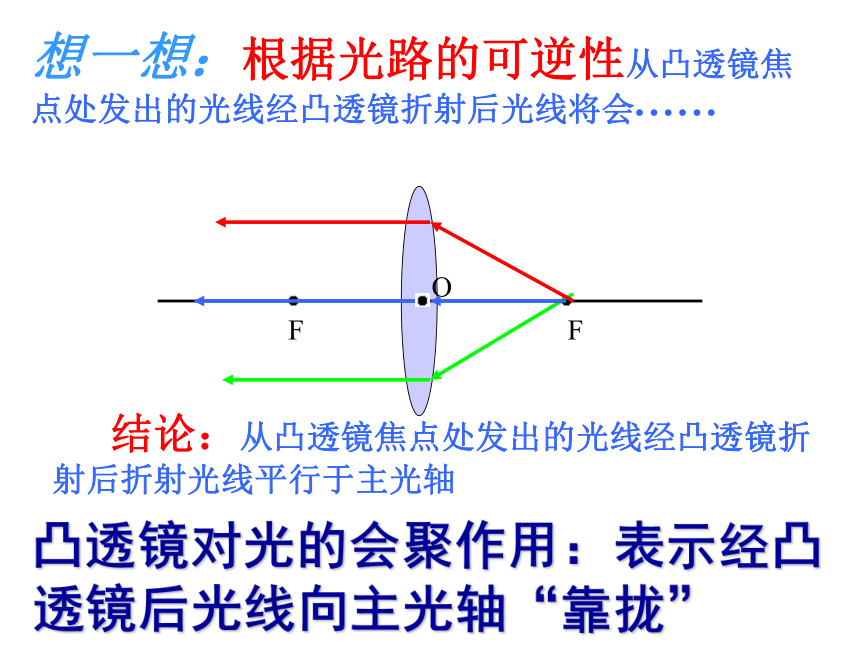

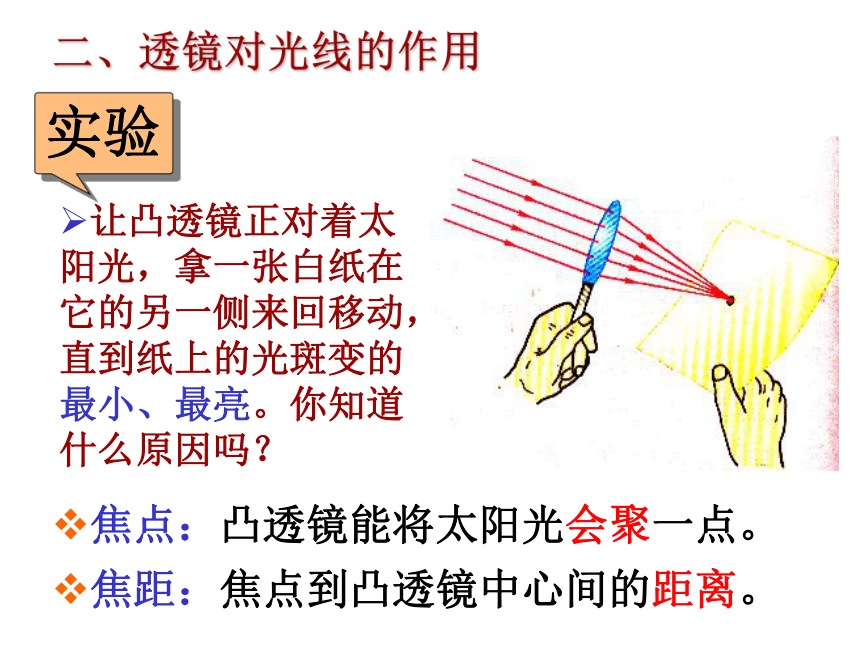

课件30张PPT。第6节 透镜和视觉复习 光的折射规律 入射光线、折射光线、法线在________,入射光线、折射光线分居在_________； 光由空气斜射向水等透明物质中,折射角______入射角； 光由水等透明物质斜射向空气中,折射角______入射角。同一平面法线两侧小于大于 光垂直射到水或玻璃表面时传播方向______。不变 1、生活中你遇到过、使用过透镜吗？说“透”讲“镜”想一想近视眼镜 放大镜 望远镜-------1、凸透镜：中间厚、边缘薄的透镜一、透镜2、凹透镜：中间薄、边缘厚的透镜让凸透镜正对着太阳光，拿一张白纸在它的另一侧来回移动，直到纸上的光斑变的最小、最亮。你知道什么原因吗？实验 焦点：凸透镜能将太阳光会聚一点。焦距：焦点到凸透镜中心间的距离。二、透镜对光线的作用焦点 F平行光经过凸透镜时会被偏折而聚焦于一点凸透镜有两个实焦点，一个焦距1、凸透镜：对光线有会聚作用。 结论：从凸透镜焦点处发出的光线经凸透镜折射后折射光线平行于主光轴OF F想一想：根据光路的可逆性从凸透镜焦点处发出的光线经凸透镜折射后光线将会? ? ? ? ? ?凸透镜对光的会聚作用：表示经凸透镜后光线向主光轴“靠拢”三条特殊光线(1)平行主光轴的光经凸透镜折射后过焦点(2)过焦点的入射光经凸透镜折射后平行主光轴出射(3)过光心的光经凸透镜折射后光路不变F FFF完成下列光路图：FFFF试一试换用凹透镜再做上面的实验，纸上还能得到最小、最亮的光斑吗？平行光经过凹透镜时会被偏折而向外发散凹透镜则使太阳光发散。2、凹透镜：对光线有发散作用。FF凹透镜有两个虚焦点，一个焦距凹透镜的介绍焦点
o f
焦距焦点
o f
焦距凹透镜的三条特殊光线F★：F1）平行于主光轴的光线经凹透镜折射后
折射光 线的延长线将会聚于虚焦点2）延长线通过虚焦点的光线经凹透镜折射后折射光线将平行于主光轴3）通过光心的光线，传播方向不改变。 完成下列光路图：
········
凸透镜成像探究凸透镜成像规律F..F.1、什么是焦点，用什么字母表示？ 2、什么是焦距？用什么字母表示？焦点：平行光经凸透镜折射后会聚于的点，用F表示
焦距：焦点到凸透镜光心的距离，用字母f表示。实验仪器：探究凸透镜成像规律调高度 实验前，调节凸透镜和光屏的高度，使它们的中心与烛焰的中心处于同一高度。这样可使烛焰的像成在光屏的中心。分区域把物距和像距都分三个区域。如焦距f=10cm，依次为一倍焦距以内(0-10cm) 、一倍焦距到两倍焦距(10cm-20cm)、两倍焦距之外(大于20cm)三个区域。研究内容像距、像的性质、同异
像距与物距关系
像的大小与物像距关系
1.在光屏成的像有什么共同特点？倒立的
实像2.哪一点是缩小和放大实像分界线？二倍焦距处（二焦分大小）3.哪一点是实像和虚像的分界线？一倍焦距处（一焦分虚实）4.凸透镜固定不动时，蜡烛从远处向焦点靠近.为了
找到像，光屏该如何移动？像的大小又如何变化？光屏要向远离凸透镜的方向移动，
像距增大，像的也随着增大讨论 （物进像退，像变大）5.在凸透镜固定不动情况下，当蜡烛从焦点
远离凸透镜方向移动时，为了找到像，光
屏该如何移动？像的大小又如何变化？光屏要向靠近凸透镜的方向移动，即像距减
小，像的也随着变小。6.在研究凸透镜成像实验时，已知成的是倒
立、缩小实像，若保持凸透镜的位置不变，
在凸透镜的中上部遮上一层黑布，则所成
像又发生了什么变化？仍成倒立缩小的实像，只不过光线暗淡些.（物退像进，像变小）凸透镜的成像规律小结： 一焦分虚实
二焦分大小
　 虚像同侧正，实像异侧倒
2.动态： 在成实像情况下，
物进像退，像变大；物退像进，像变小3.实像：由实际光线会聚而成的
（可用光屏接收）
4.虚像：没有实际光线通过像点
（不能用光屏接收，只能通过镜子看到）凸透镜使焦点射来的光平行于主光轴射出练习 思考题：
1、如图所示，说明凸透镜对光线起_____作用。FF会聚2、在图中填上适当类型的透镜。F折射时，光路是可逆的。FF　1、凸透镜不能形成的是 （ ）
A．正立放大的虚像 B．倒立放大的实像
C．倒立等大的实像D．正立放大的实像D 　 2、物体经凸透镜所成的虚像必定是（ ）
A．正立、放大 B．正立、缩小
C．倒立、放大 D．倒立、缩小A 练一练4.一物体从离凸透镜1倍焦距处沿着主光轴移
到离凸透镜4倍焦距处，那么所成的像的大
小将 （ ）
A．逐渐增大 B．逐渐减小
C．先增大后减小 D．先减小后增大
B 3.在进行“研究凸透镜成像”的实验中：当凸透
镜的焦距f为10厘米，蜡烛在凸透镜左侧距透
镜14厘米处时，在右侧的光屏可得到（ ）
A.倒立、等大的实像 B.倒立、缩小的实像
C.倒立、放大的实像 D.正立、放大的虚像C 5.在光具座上做“研究凸透镜成像”的实验。保持
蜡烛和透镜位置不变，点燃蜡烛，并调节光屏
位置，直到光屏上出现清晰的烛焰像(如图)。
已知凸透镜焦距为10厘米，则在光屏上观察到
的像是下列图像中的哪一个 ( )C
