2016沪科版九年级物理上册课件：第13章 第3节 内燃机 （共24张PPT）

课件24张PPT。第三节 内燃机　　热蒸汽为我们提供了强大的推力，把人们从繁重的体力劳作中解放出来。蒸汽机带来一场革命！第一次工业革命！ 向瓦特致敬！　　世界上第一台蒸汽机是由古希腊数学家希罗于 1 世纪发明的汽转球，但它只不过是一个玩具而已。
　　瓦特在前人的启迪下，对蒸汽机作出一系列重大改进，在工业上得到广泛应用。他开辟了人类利用能源新时代，标志着工业革命的开始。
　　其实，瓦特观察水壶中的水烧开，推动壶盖，从而发明了蒸汽机，是一个善意的杜撰。蒸汽机的遗憾——体积太庞大最早的汽车（1886年）汽车中的巨无霸
（额定核载360吨）内燃机——电气时代　第二次工业革命 最快的汽车（1 600 km/h）　　内燃机分为汽油机和柴油机两大类　　使用汽油作为燃料的叫汽油机。　　使用柴油作为燃料的叫柴油机。内燃机的分类 如图所示，在试管内装些水，用橡皮塞塞住，加热使水沸腾，会看到什么现象？在这一过程中能量如何转化呢？现象：
软木塞冲出；管口有“白汽”产生
说明:

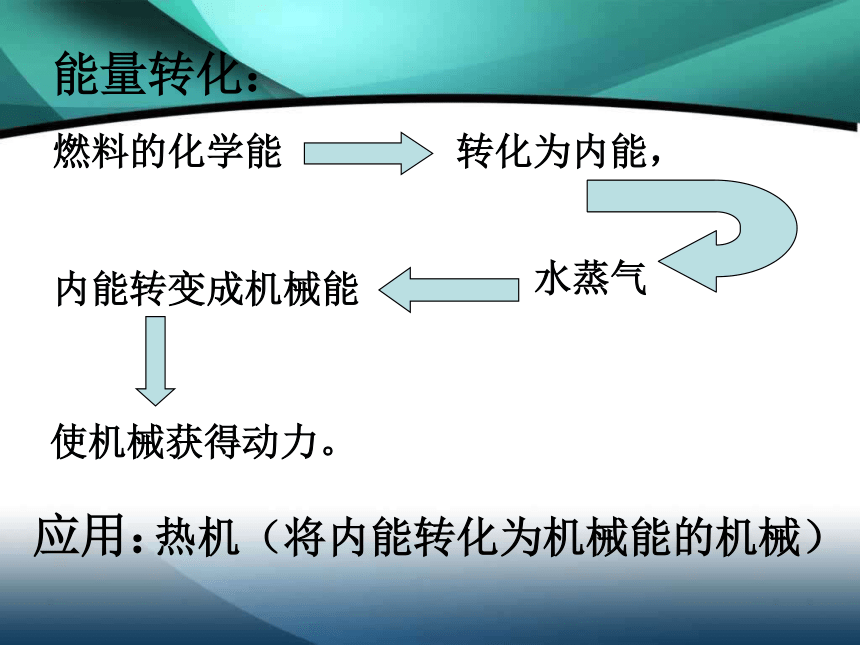

水蒸汽对木塞做功,内能减少,它的温度下降,水蒸汽液化成小水珠.燃料的化学能 转化为内能，
内能转变成机械能水蒸气使机械获得动力。
能量转化：应用：热机（将内能转化为机械能的机械）一、热机蒸汽机内燃机喷气发动机火箭等内燃机分类：汽油机柴油机二、汽油机　火花塞气缸进气门活塞连杆排气门曲轴一、构造： 二、工作原理：几个名词：1、一个冲程：2、一个工作循环： 活塞在汽缸内往复运动时，从汽缸的一端运动到另一端的过程。 把这四个冲程称为发动机的一个工作循环。吸气冲程汽油和空气 打开， 关闭。活塞由 向 运动，汽油和空气组成的燃料混合物从进气门吸入气缸。进气门排气门上端下端压缩冲程 进气门和排气门都 ，活塞向 运动，燃料混合物被压缩， 增大，
升高机械能转化为
。关闭上压强温度内能做功冲程 在压缩冲程末尾， 产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞
运动，并通过连杆带动曲轴转动。内能转化为 。火花塞向下机械能排气冲程燃烧后的废气 关闭， 打开，活塞 运动，把废气排出气缸。进气门排气门向上　　柴油机结构和汽油机相似，它们的主要区别是：柴油机通过压缩空气直接点燃柴油。柴油机的汽缸顶部没有火花塞，而有一个喷油嘴。吸入物质也只有空气，在压缩冲程结束时，压缩空气的温度已经超过柴油的燃点，此时从喷油嘴喷出的雾状柴油遇到热空气就立刻燃烧起来。三、柴油机　动画演示；汽油机和柴油机的工作过程想想议议： 汽油机和柴油机的工作过程有什么相同点，有什么不同点？ 1.一个工作循环有 个冲程，飞轮转动 周，对外做功 次，活塞往复运动 次，其他冲程靠飞轮的惯性完成。
2.在汽油机工作的四个冲程中，内能最大的冲程是＿＿＿＿＿。内能最小的冲程是＿＿＿＿＿。四二一二做功冲程吸气冲程练一练3、汽油机在某个冲程中，进气门和排气门都关闭，活塞向上运动，此冲程是（ ）
A.吸气程 B.压缩冲程
C.做功冲程 D.排气冲程4、四冲程汽油机,由机械能转化为内能的是( )冲程,做功冲程是( )能转化为( )能. C压缩冲程内机械练一练练一练5、汽油机在某个冲程中，进气门打开、排气门关闭，活塞向下运动，此冲程是（ ）
A.吸气程 B.压缩冲程
C.做功冲程 D.排气冲程A业精于勤而荒于嬉，行成于思而毁于随。
