2016沪科版九年级物理上册课件：第15章第4节 电阻的串联和并联 （共17张PPT）

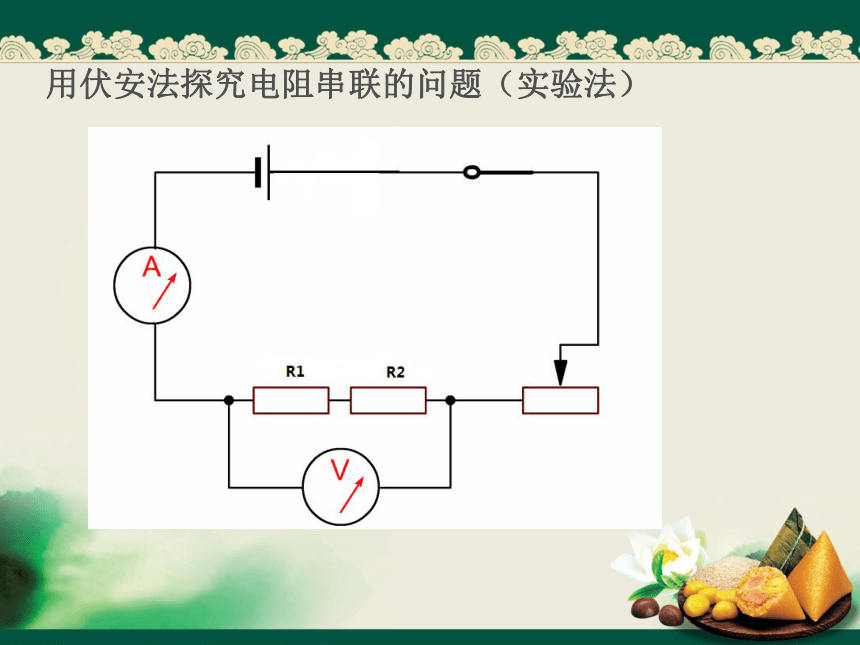

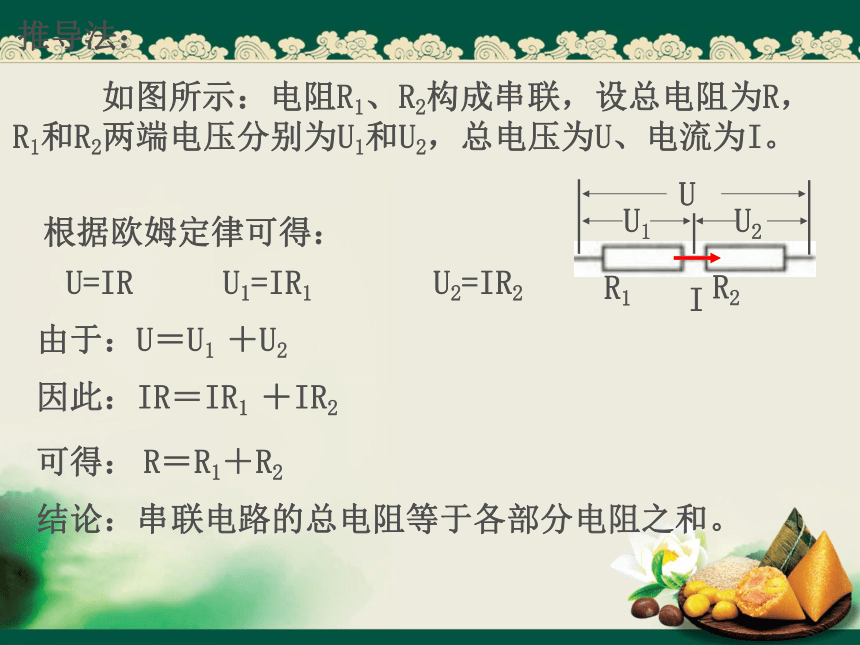

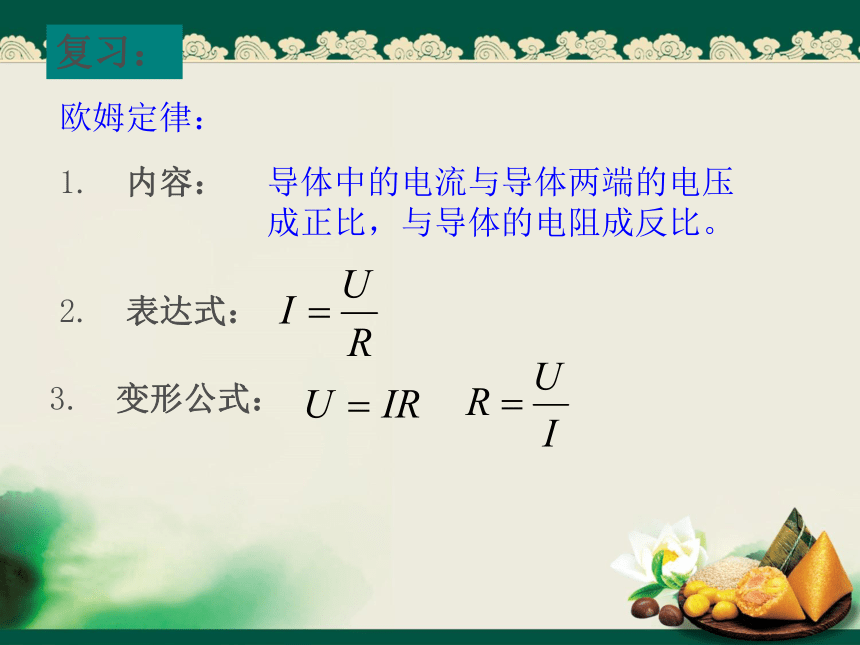

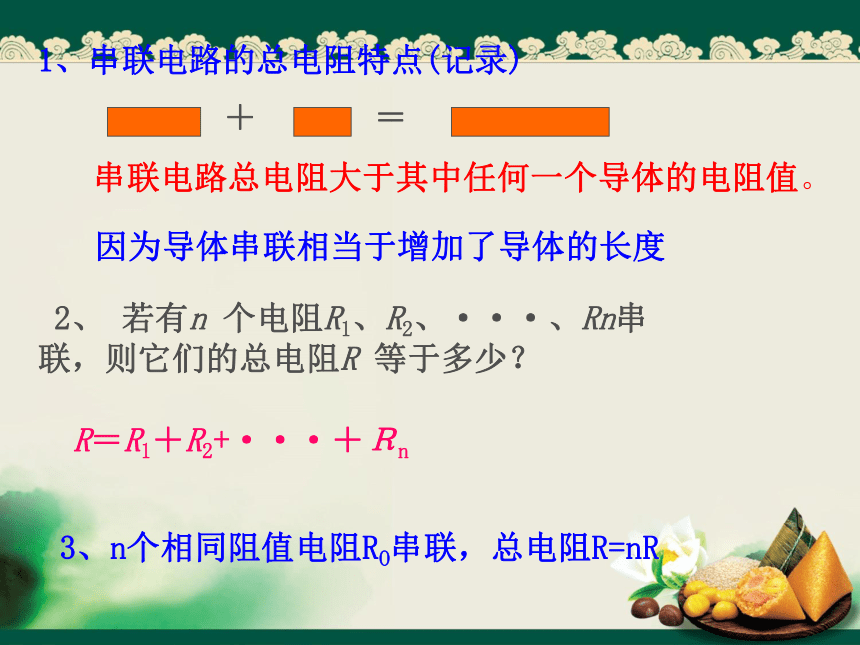

课件17张PPT。复习：欧姆定律：1. 内容：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。2. 表达式：3. 变形公式：　　串联电路中的电阻有什么规律？　　我们可以应用实验和欧姆定律进行研究。一、串联电路的总电阻特点用伏安法探究电阻串联的问题（实验法）推导法：R1R2U1U2 如图所示：电阻R1、R2构成串联，设总电阻为R，R1和R2两端电压分别为U1和U2，总电压为U、电流为I。由于：U＝U1 ＋U2 根据欧姆定律可得：可得：因此：IR＝IR1 ＋IR2R＝R1＋R2U结论：串联电路的总电阻等于各部分电阻之和。IU=IR U1=IR1 U2=IR21、串联电路的总电阻特点(记录) 串联电路总电阻大于其中任何一个导体的电阻值。＋＝因为导体串联相当于增加了导体的长度 2、 若有n 个电阻R1、R2、···、Rn串 联，则它们的总电阻R 等于多少？R＝R1＋R2+···＋Ｒn 3、n个相同阻值电阻RO串联，总电阻R=nR　　例1 如图所示，R1 =20 Ω，滑动变阻器R2最大阻值为80 Ω，电路接在电压为
6 V电路中，当滑片P由最左端
滑到最右端时，电压表示数由
6 V变化为1.2 V，则电流表示数
变化范围是多少？当滑片P在最
右端时串联电路的电阻多大？解：（1）滑片P在最左端
U1 = U = 6 V　　（2）滑片P在最右端 答：（1）0.3 A～0.06 A
　　（2）100 Ω拓展知识：
　　两个电阻串联：总电阻 R =R1+R2 。 并联电路中的电阻有什么规律？　　我们可以应用实验和欧姆定律进行研究。二、并联电路的总电阻特点用伏安法探究电阻串联的问题（实验法）推理法：如图电阻R1和R2并联，设总电阻为R、干路中
电流为I ，通过R1和R2电流分别为I1和I2 ，并
联电路两端电压为U，
I1I2IU由于： 　I＝I1＋I2根据欧姆定律可得：可得：结论：并联电路总电阻的倒数等于各并联电阻的倒数之和。
并联电路总电阻小于各支路电阻，
因为电阻并联相当于增大导体的横截面积。
1、并联电路的总电阻特点
2、n个相同阻值R0电阻并联，总电阻

R= R0　　例2．如图所示，R2=20 Ω，电流表的示数为
0.6 A，电压表的示数为12 V。求（1）R1的阻值；
　　（2）并联电路总电流I ；
　　（3）并联电路总电阻R。解：（1）
　　（2）
　I=I1+I2=0.6 A+0.4 A=1 A
　　（3）拓展知识：两个电阻并联时，总电阻小于任一电阻。I = I1 = I2 R=R1+R2U=U1+U2I一定,电压与电阻成正比I = I1 + I2U=U1=U21/R=1/R1+1/R2U一定,电流与电阻成反比小结1、有两个导体，电阻分别为10欧和30欧，把它
们串联接通后通过10欧电阻的电流是0.5安
求：①电源电压是多少？
②两个电阻上的电压分别是多少？
③串联电路中电阻和电压有什么关系？R1=10?R2=30?U=?I=0.5A练一练① R=R1+R2=10?+30?=40?I=I1=0.5AU=IR=0.5A×40?=20V② U1=I1R1=0.5A×10?=5VU2=I2R2=0.5A×30?=15VR1=10?R2=30?U=?I=0.5A③串联电路中电压和电阻有什么关系？把电源电压按电阻比例分配解： 知之者不如好之者，好之者不如乐之者。
