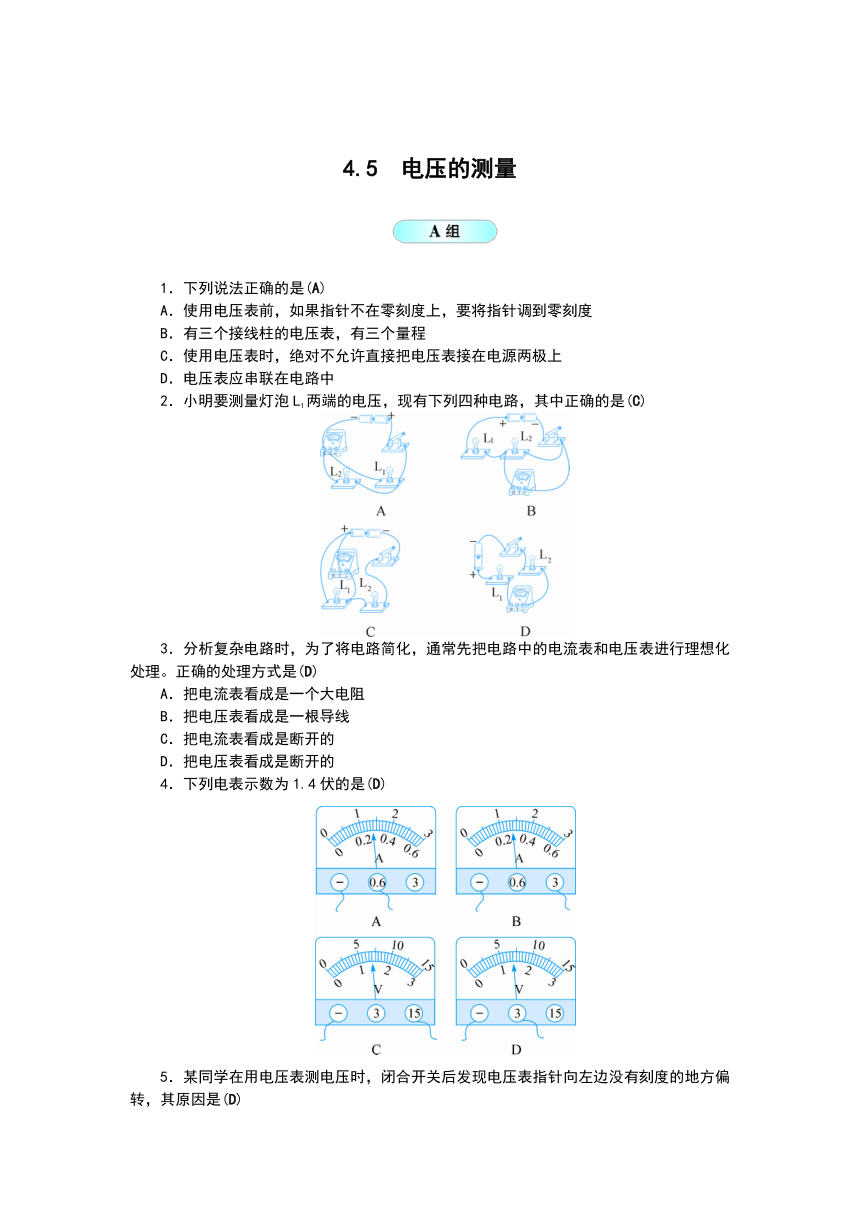

浙教版八年级科学上册同步试题：4.5 电压的测量

4.5
电压的测量
1．下列说法正确的是(A)
A．使用电压表前，如果指针不在零刻度上，要将指针调到零刻度
B．有三个接线柱的电压表，有三个量程
C．使用电压表时，绝对不允许直接把电压表接在电源两极上
D．电压表应串联在电路中
2．小明要测量灯泡L1两端的电压，现有下列四种电路，其中正确的是(C)
3．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理。正确的处理方式是(D)
A．把电流表看成是一个大电阻
B．把电压表看成是一根导线
C．把电流表看成是断开的
D．把电压表看成是断开的
4．下列电表示数为1.4伏的是(D)

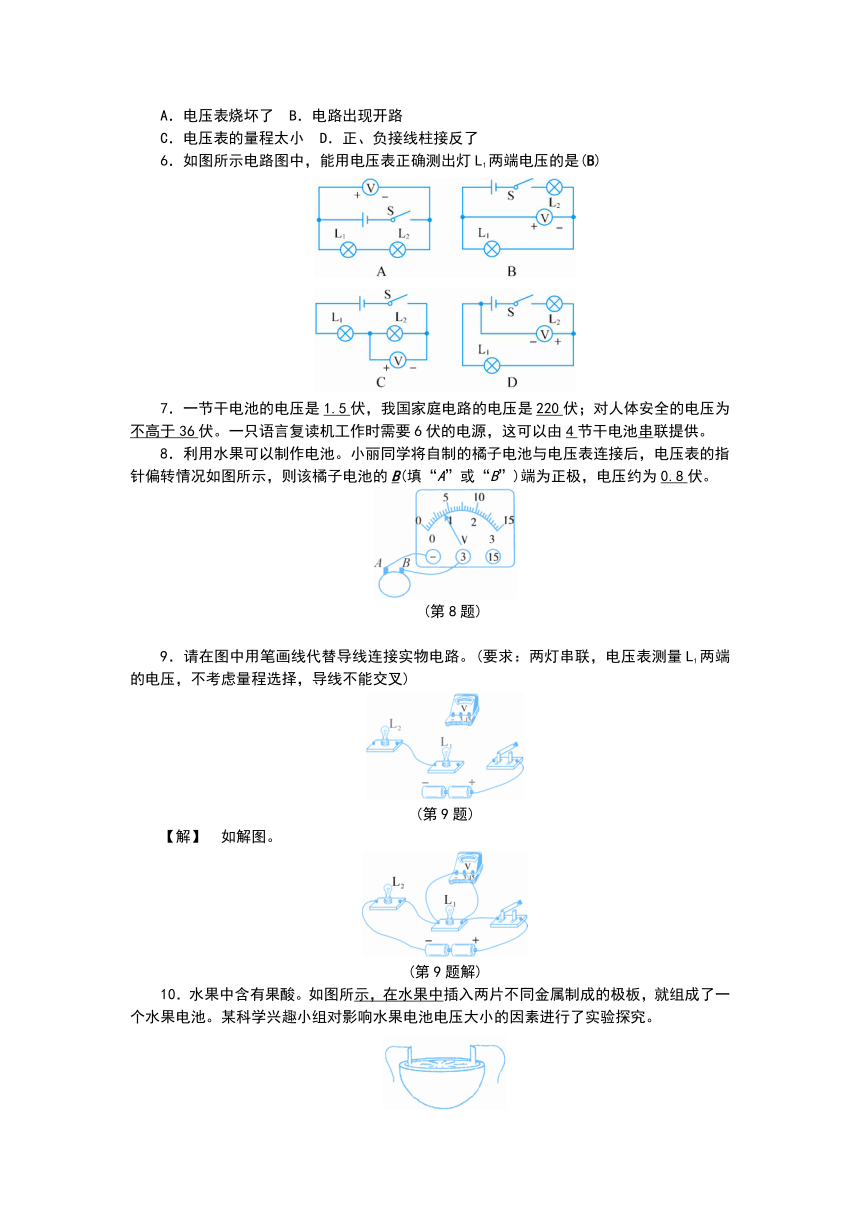

5．某同学在用电压表测电压时，闭合开关后发现电压表指针向左边没有刻度的地方偏转，其原因是(D)
A．电压表烧坏了
B．电路出现开路
C．电压表的量程太小
D．正、负接线柱接反了
6．如图所示电路图中，能用电压表正确测出灯L1两端电压的是(B)
7．一节干电池的电压是1.5伏，我国家庭电路的电压是220伏；对人体安全的电压为不高于36伏。一只语言复读机工作时需要6伏的电源，这可以由4节干电池串联提供。
8．利用水果可以制作电池。小丽同学将自制的橘子电池与电压表连接后，电压表的指针偏转情况如图所示，则该橘子电池的B(填“A”或“B”)端为正极，电压约为0.8伏。
　(第8题)
9．请在图中用笔画线代替导线连接实物电路。(要求：两灯串联，电压表测量L1两端的电压，不考虑量程选择，导线不能交叉)
(第9题)
【解】　如解图。
(第9题解)
10．水果中含有果酸。如图所示，在水果中
( http: / / www.21cnjy.com )插入两片不同金属制成的极板，就组成了一个水果电池。某科学兴趣小组对影响水果电池电压大小的因素进行了实验探究。
(第10题)
(1)在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
铁－锌
铁－铜
铜－锌
苹果
0.55伏
0.60伏
0.95伏
梨
0.40伏
0.50伏
0.90伏
菠萝
0.50伏
0.55伏
1.00伏
橙
0.70伏
0.78伏
1.05伏
①在虚线框中画出这个实验的电路图。
②分析实验数据可以得出：在上述条件下，从金属活动性顺序(锌>铁>铜)看，所选用的两块极板材料之间的金属活动性的差异越大，水果电池的电压越大；并且水果电池的电压还与水果的种类有关。
(2)若该小组的同学选用一只橙子并用铜－锌做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系，应控制极板间的距离不变。
(3)关于影响水果电池电压大小的因素，你还可以研究的问题是水果电池的电压与极板间的距离是否有关。(写出一个即可)
11．某同学在测量电压时用的是0～3伏的量程，但记录的读数却是6.5伏，则该同学实际测的电压值是(C)
A．5伏　
B．2.5伏
C．1.3伏　
D．11.5伏
【解析】　该同学使用电压表0～3伏量程，但记录读数却是6.5伏，可见他读数时依据0～15伏刻度读数。指针偏转相同刻度时，大量程读数为小量程的5倍，可见实际电压应为1.3伏。
12．如图所示，电路中a、b是电表，闭合开关，若两灯均发光，则(A)
　(第12题)
A．a是电压表，b是电流表
B．a、b都是电压表
C．a是电流表，b是电压表
D．a、b都是电流表
【解析】　要使两灯泡都发光，a处应断开，b处应连通，即可在a处接电压表，b处接电流表。
13．小华用如图所示的电路测量小灯泡两端的
( http: / / www.21cnjy.com )电压和通过小灯泡的电流，电源为两节干电池。闭合开关后，电流表指针无偏转，电压表的示数为3伏，小灯泡不亮。下列对故障的判断正确的是(B)
　(第13题)
A．开关没接好　
B．灯座和灯泡接触不良
C．电流表开路　
D．电压表短路
【解析】　闭合开关，电流表无示数，说明故障为开路，由于电压表示数为3伏即电源电压，说明开路部分在与电压表并联的灯泡这段电路上，所以故障为灯泡灯丝断了或灯座和灯泡接触不良等。
