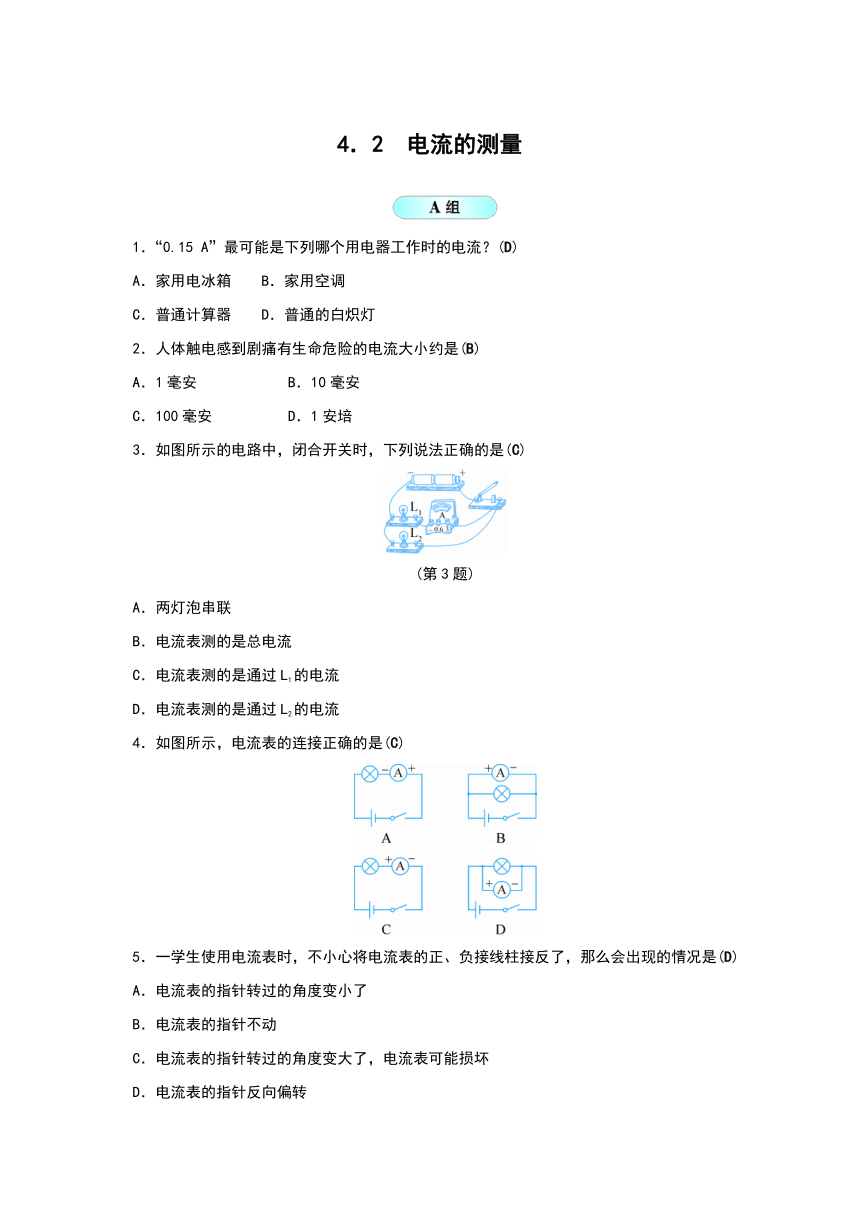

浙教版八年级科学上册同步试题：4.2 电流的测量

4．2
电流的测量
1．“0.15
A”最可能是下列哪个用电器工作时的电流？(D)
A．家用电冰箱　
B．家用空调
C．普通计算器　
D．普通的白炽灯
2．人体触电感到剧痛有生命危险的电流大小约是(B)
A．1毫安　　　　　
B．10毫安
C．100毫安　　　　
D．1安培
3．如图所示的电路中，闭合开关时，下列说法正确的是(C)
(第3题)
A．两灯泡串联
B．电流表测的是总电流
C．电流表测的是通过L1的电流
D．电流表测的是通过L2的电流
4．如图所示，电流表的连接正确的是(C)
5．一学生使用电流表时，不小心将电流表的正、负接线柱接反了，那么会出现的情况是(D)
A．电流表的指针转过的角度变小了
B．电流表的指针不动
C．电流表的指针转过的角度变大了，电流表可能损坏
D．电流表的指针反向偏转

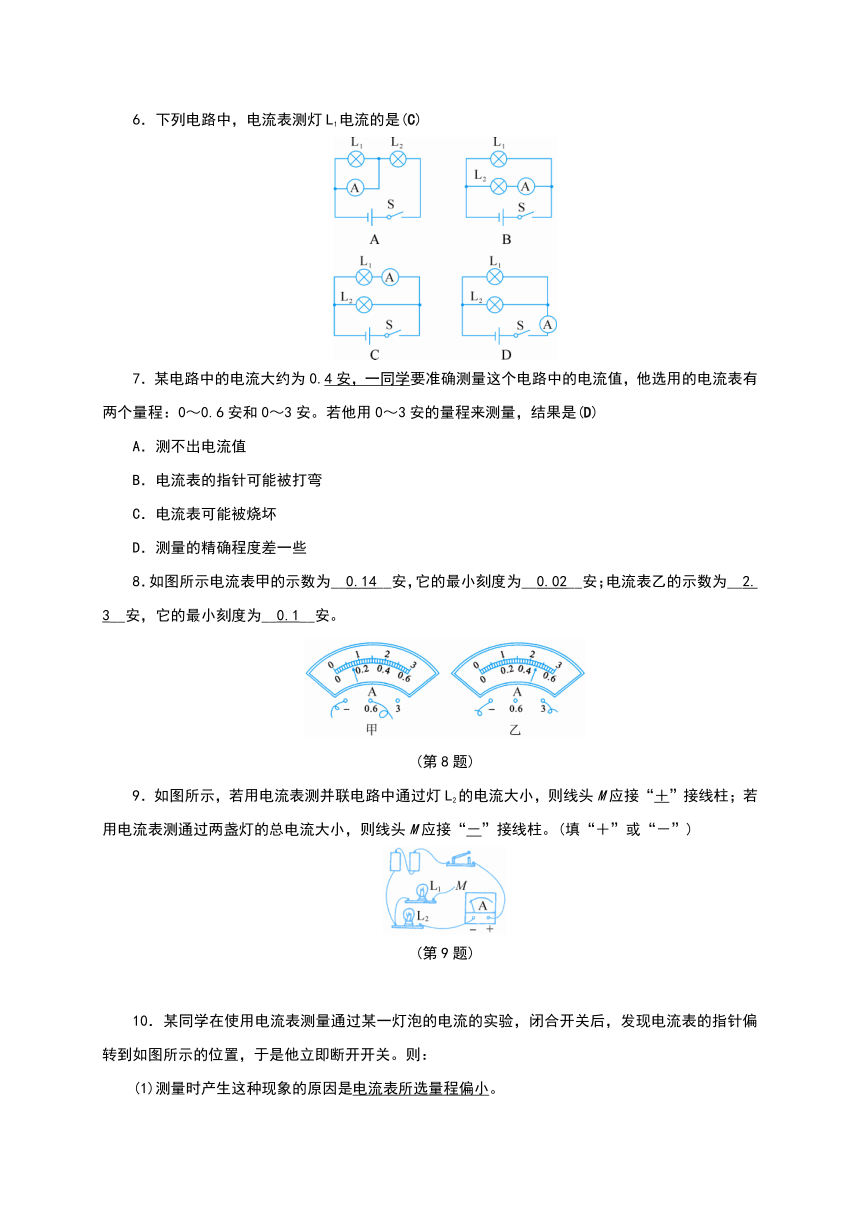

6．下列电路中，电流表测灯L1电流的是(C)
7．某电路中的电流大约为0.4安，一同学
( http: / / www.21cnjy.com )要准确测量这个电路中的电流值，他选用的电流表有两个量程：0～0.6安和0～3安。若他用0～3安的量程来测量，结果是(D)
A．测不出电流值
B．电流表的指针可能被打弯
C．电流表可能被烧坏
D．测量的精确程度差一些
8．如图所示电流表甲的示数为__0.14__安，它的最小刻度为__0.02__安；电流表乙的示数为__2.
3__安，它的最小刻度为__0.1__安。
(第8题)
9．如图所示，若用电流表测并联电路中通过灯L2的电流大小，则线头M应接“＋”接线柱；若用电流表测通过两盏灯的总电流大小，则线头M应接“－”接线柱。(填“＋”或“－”)
(第9题)
10．某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关。则：
(1)测量时产生这种现象的原因是电流表所选量程偏小。
(2)该同学为了完成实验，下一步应该采取的措施是改接0～3安的量程。
(3)改正错误后，该同学再闭合开关，发现指针的读数是1.8安，请你在图中画出指针的位置。
(第10题))
【解析】　(1)由图可知，指针偏转到最右边
( http: / / www.21cnjy.com )，且超出了刻度盘上的最大刻度，所以是电流表选择的量程偏小。(2)为了能测出电路中的电流，必须将电流表的量程更换为0～3安。(3)电流表大量程0～3安对应的最小刻度值为0.1安，根据最小刻度值，电流值1.8安就可以在图中标出，如解图所示。
(第10题解)
11．如图所示，在练习使用电流表的实验中，某同学发现电流表0～3安的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是(C)
(第11题)
A．0.42安　
B．0.44安
C．2.2安　
D．2.4安
【解析】　电流表大量程为0～3安，小量程为
( http: / / www.21cnjy.com )0～0.6安，当指针在某一刻度时，大量程数值为小量程的5倍。图中小量程示数为0.44安，则大量程数值为2.2安。
12．某同学用一只有“0～0.6安”和“0～3安”两个量程的电流表研究图①电路中通过a点和b点的电流的大小关系。当电流表接在a点时，指针位置如图②甲所示；当电流表接在b点时，指针位置如图②乙所示。请回答：
　(第12题①)
(第12题②)
(1)为什么两次测量指针的位置不同？
(2)电路中实际的电流是多大？为什么？
【答】　(1)电流表选择的量程不同。
(2)电路中实际的电流为0.4安。因为对同一用电器而言，流进的电流和流出的电流应相等。
13．在用电流表测电流的实验中：
(1)电流表应先用0～3安(大)量程试触。
(2)若某同学连接的电路如图甲所示，则电流表测的是灯L2的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是480毫安。
(第13题)
(3)只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线。
(4)若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是C。
A．电流表内部开路
B．开关处接触不良
C．电流表被短路
D．电源供电不足
【解析】　(1)连接电路时，开关应断开，电流表应先用0～3安大量程试触。(2)由电路图可知，电流表与灯L2串联，测L2的电流；由图乙所示电流表可知，其量程为0～0.6安，最小刻度值是0.02安，示数为0.48安＝480毫安。(3)把电流表串联接入电路，测干路电流，电路图如解图所示。
(第13题解)
(4)A.如果电流表内部开路，则电路开路，没有电流流过灯泡，灯泡不亮，电流表指针不发生偏转，故A错误；B.开关处接触不良，电路开路，没有电流流过灯泡，灯泡不亮，电流表指针不发生偏转，故B错误；C.电流表被短路，电流表指针不偏转，但灯泡发光，故C正确；D.电源供电不足，电流表指针偏转，灯泡发光较暗或不发光，故D错误。
