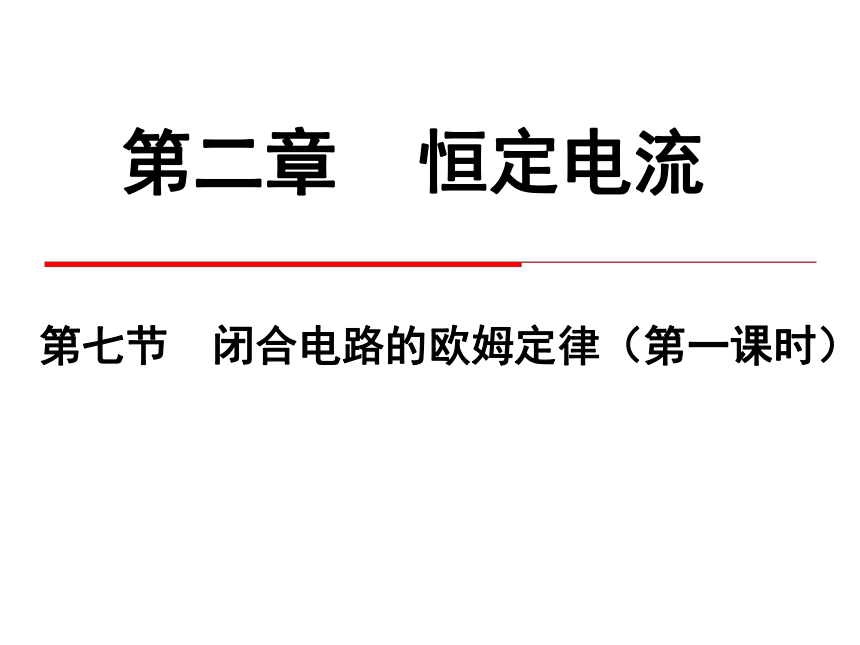

课件23张PPT。第二章 恒定电流

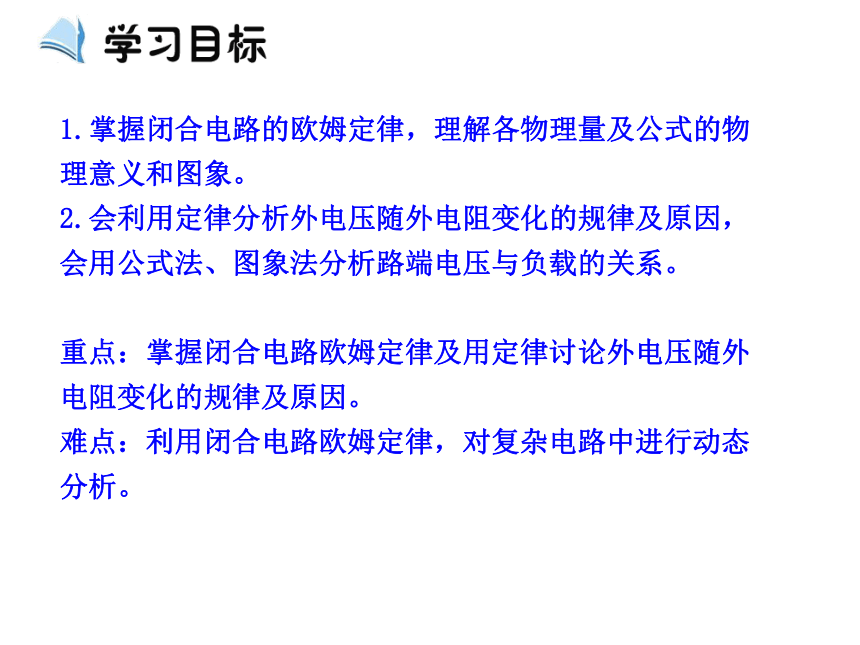

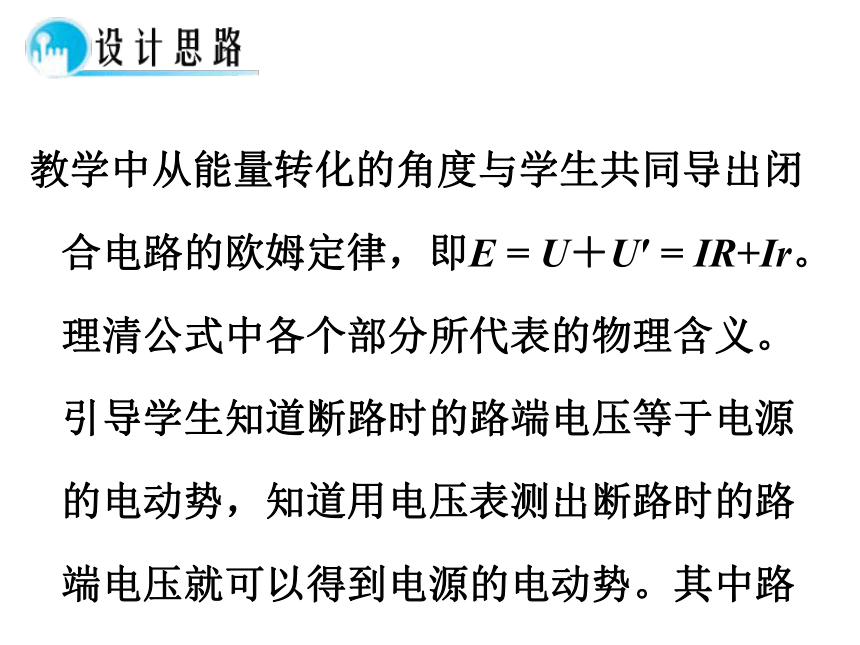

第七节 闭合电路的欧姆定律（第一课时）教学中从能量转化的角度与学生共同导出闭合电路的欧姆定律，即E = U＋U′ = IR+Ir。理清公式中各个部分所代表的物理含义。引导学生知道断路时的路端电压等于电源的电动势，知道用电压表测出断路时的路端电压就可以得到电源的电动势。其中路端电压与电流的关系是本节的一个难点，让学生学会用公式加以解释。本节对路端电压与电流的关系图线进行讲授，使学生可以直观地表示出路端电压与电流的关系，对于恒定电路中的动态变化应精讲精练，让学生掌握判断的流程。1.掌握闭合电路的欧姆定律，理解各物理量及公式的物理意义和图象。
2.会利用定律分析外电压随外电阻变化的规律及原因，会用公式法、图象法分析路端电压与负载的关系。
重点：掌握闭合电路欧姆定律及用定律讨论外电压随外电阻变化的规律及原因。

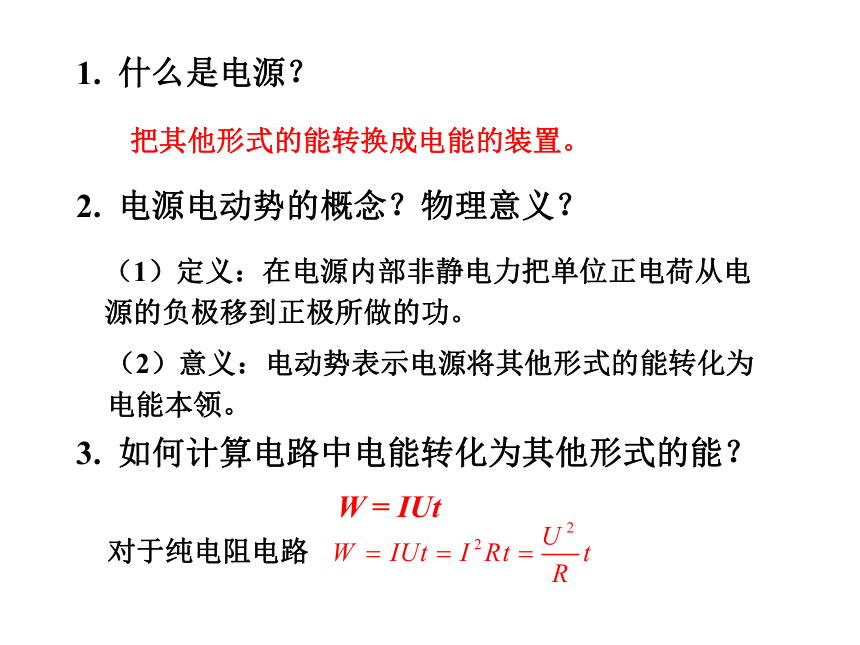

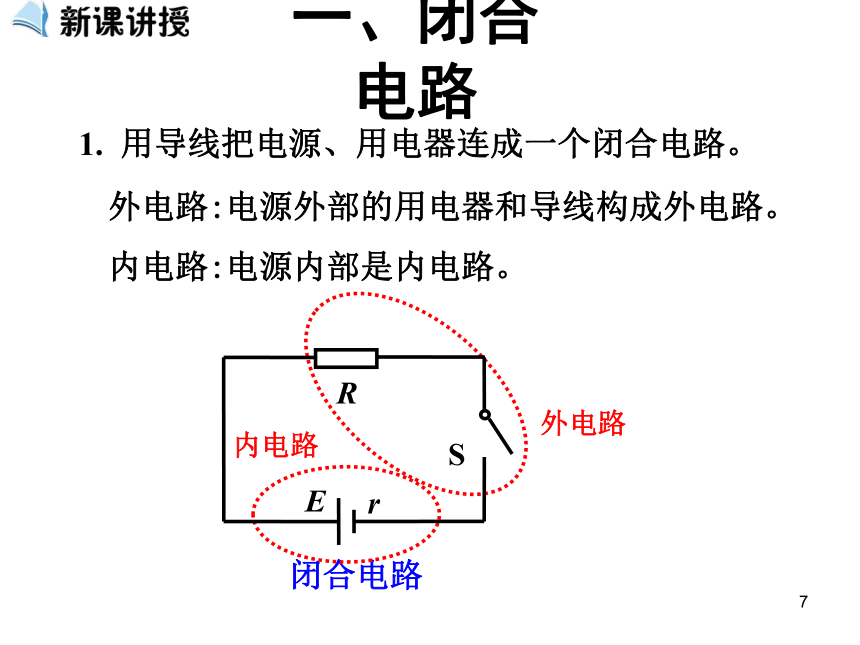

难点：利用闭合电路欧姆定律，对复杂电路中进行动态分析。实验现象:灯没有变得更亮或是被烧坏，而是变暗了。 如图所示电路中，将小灯泡与3 V的电源相接 ，小灯泡发光。如果将另一个灯泡再串联入电路中，大家猜想一下，会出现什么情况呢？这是什么原因呢？干电池、蓄电池：化学能 电能 各种各样的电源太阳能电池：太阳能 电能1. 什么是电源？2. 电源电动势的概念？物理意义？把其他形式的能转换成电能的装置。（1）定义：在电源内部非静电力把单位正电荷从电源的负极移到正极所做的功。（2）意义：电动势表示电源将其他形式的能转化为电能本领。3. 如何计算电路中电能转化为其他形式的能？W = IUt对于纯电阻电路一、闭合电路1. 用导线把电源、用电器连成一个闭合电路。外电路:电源外部的用电器和导线构成外电路。

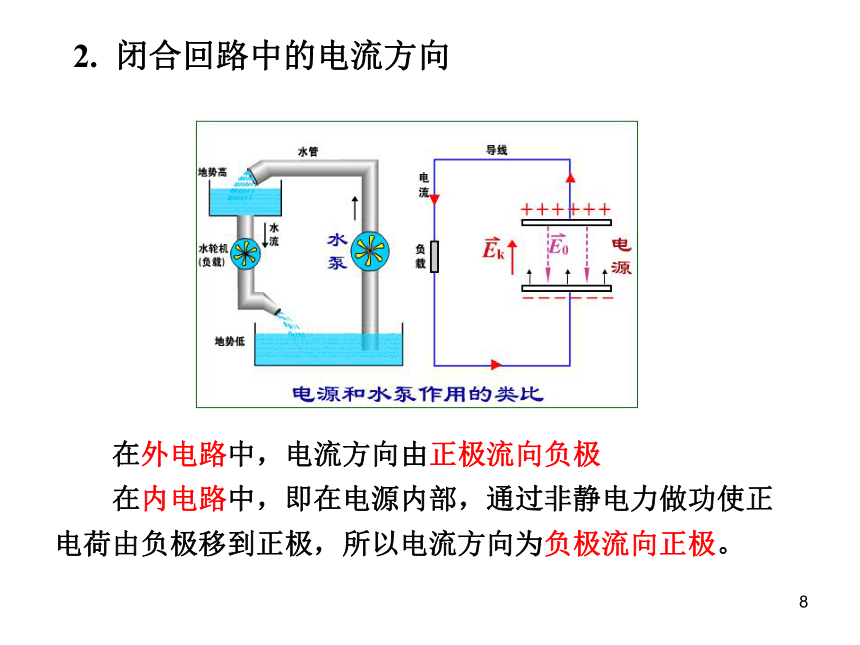

内电路:电源内部是内电路。闭合电路内电路外电路12. 闭合回路中的电流方向 在外电路中，电流方向由正极流向负极

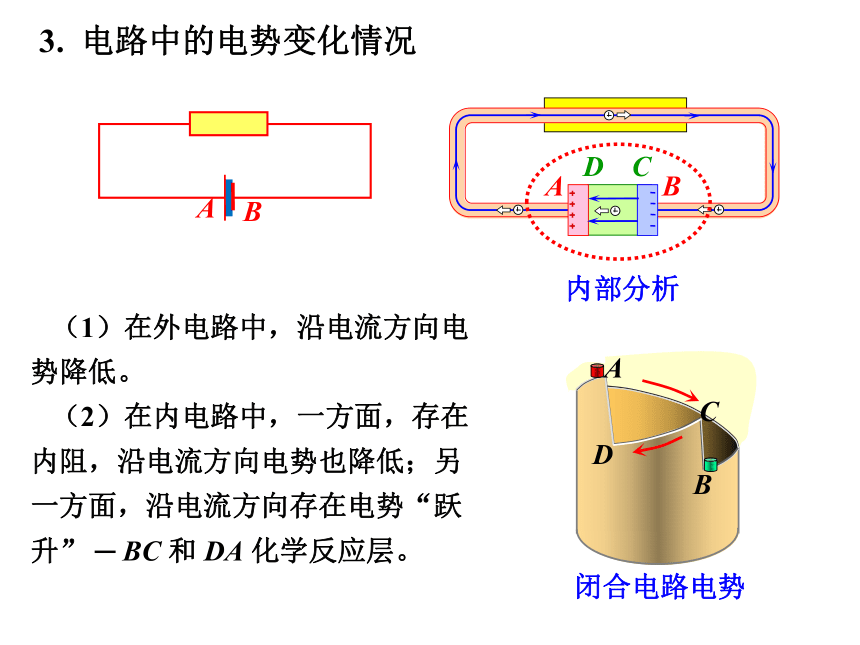

在内电路中，即在电源内部，通过非静电力做功使正电荷由负极移到正极，所以电流方向为负极流向正极。13. 电路中的电势变化情况内部分析闭合电路电势 （1）在外电路中，沿电流方向电势降低。
（2）在内电路中，一方面，存在内阻，沿电流方向电势也降低；另一方面，沿电流方向存在电势“跃升” ─ BC 和 DA 化学反应层。+++动画模拟电路中的电势变化情况类比：“儿童滑梯”与闭合电路通过外电阻电势降落电源使
电势升高ErR1. 在时间 t 内，外电路中电流做功产生的热为多少？ 设电源电动势为 E ，内阻为 r，外电路的用电器都是纯电阻 ,阻值为 R ，闭合电路的电流为 I。2. 在时间 t 内，内电路中电流做功产生的热为多少？3. 电流流经电源时，在时间 t 内非静电力做多少功？W = Eq = EIt4. 根据能量守恒定律，以上各能量之间有什么关系？Q外=I 2RtQ内=I 2 rtW = Q外+ Q内即 EIt = I 2Rt ＋I 2 rt 根据能量守恒定律，非静电力做的功应该等于内、外电路中电能转化为其他形式的能的总和。2. 表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。二、闭合电路欧姆定律说明：1. 对纯电阻电路 E =IR ＋I r，即?1. U外=IR 是外电路上总的电势降落，习惯上叫路端电压。2. U内=Ir是内电路上的电势降落，习惯上叫内电压。3. E =IR ＋I r E = U外+ U内 。电动势等于内外电路电势降落之和。U内U外E结论：E = U外+ U内+++动画模拟电路中的电势变化情况11．只适用于外电路为纯电阻的闭合电路。
2. 由于电源的电动势E 和内阻r不受R 变化的影响，从不难看出，随着 R的增加，电路中电流 I 减小。
3. E = IR＋I r 只适用于纯电阻电路；E = U外+ U内 既适用于外电路为纯电阻的闭合电路，也适用于外电路为非纯电阻的闭合电路。? 如图所示电路中 ，将小灯泡与 3 V的电源相接 ，小灯泡发光。如果将另一个灯泡再串联入电路中，灯没有变得更亮或是被烧坏，而是变暗了。这是为什么？还记得上课前的这个问题吗？ 原因：由于电源的电动势 E 和内阻 r 不受 R 变化的影响，从I = E/(R+r) 不难看出，随着R 的增加，电路中电流 I 减小，所以灯泡的实际功率也将减小。例1. 某电池，当外电路断开时，其路端电压为 3 V，接上 8 Ω的负载电阻后其路端电压降为 2.4 V，则可以判定该电池的电动势 E 和内电阻 r 为 ( )
A. E＝2.4 V，r＝1 Ω
B. E＝3 V，r＝2 Ω
C. E＝2.4 V，r＝2 Ω
D. E＝3 V，r＝1 ΩBVE = U + U′ 在闭合电路里，电源电动势等于内、外电压之和++实验证明：AVPBE–––+IH+W = Q外＋Q内E＝IR+Ir 纯电阻电路R外增大 ，U路增大闭合电路欧姆定律认识内位电路及电势变化能量角度推导定律非静电力做功等于内外电路消耗的电能之和内容、公式、使用条件路端电压与负载的关系1. 如图所示电路，电源电动势为 1.5 V，内阻为0.12 Ω ，外电路的电阻为 1.38 Ω ，求电路中的电流和路端电压。1 A 1.38 VS2. 如图，R1 = 14 Ω , R2 = 9 Ω ,当开关处于位置 1 时 , 电流表读数 I1 = 0.2 A ；当开关处于位置 2 时 , 电流表读数 I2 = 0.3 A。求电源的电动势 E 和内电阻 r。3.0 V 1 Ω
