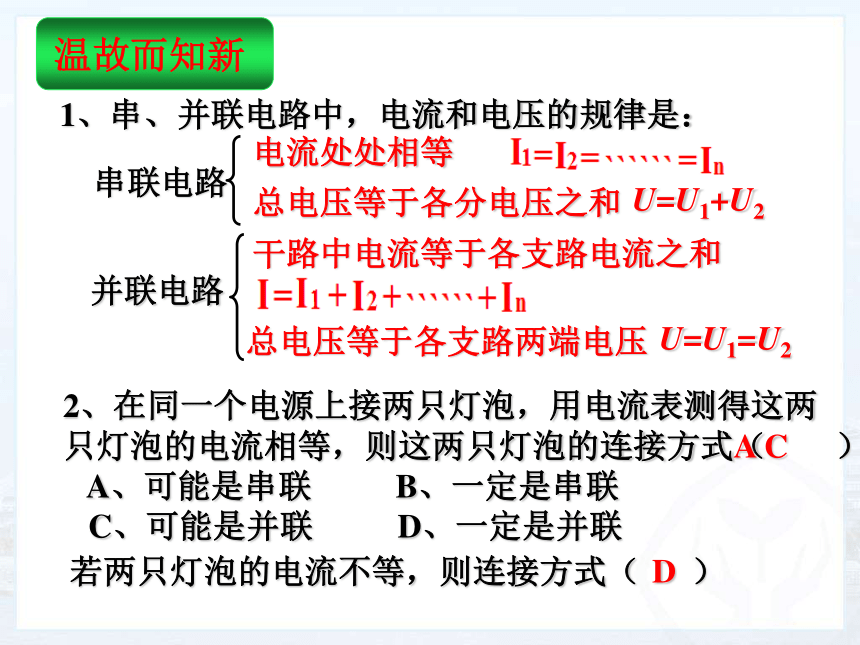

课件24张PPT。1、串、并联电路中,电流和电压的规律是:串联电路电流处处相等总电压等于各分电压之和U=U1=U2U=U1+U2并联电路干路中电流等于各支路电流之和总电压等于各支路两端电压2、在同一个电源上接两只灯泡,用电流表测得这两只灯泡的电流相等,则这两只灯泡的连接方式( )
A、可能是串联 B、一定是串联

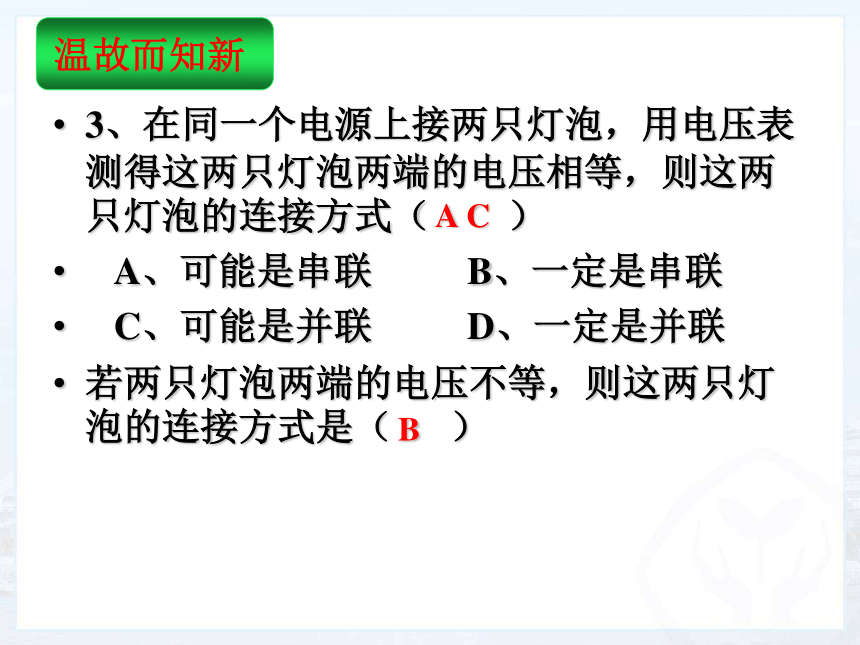

C、可能是并联 D、一定是并联A C若两只灯泡的电流不等,则连接方式( )D3、在同一个电源上接两只灯泡,用电压表测得这两只灯泡两端的电压相等,则这两只灯泡的连接方式( )
A、可能是串联 B、一定是串联
C、可能是并联 D、一定是并联

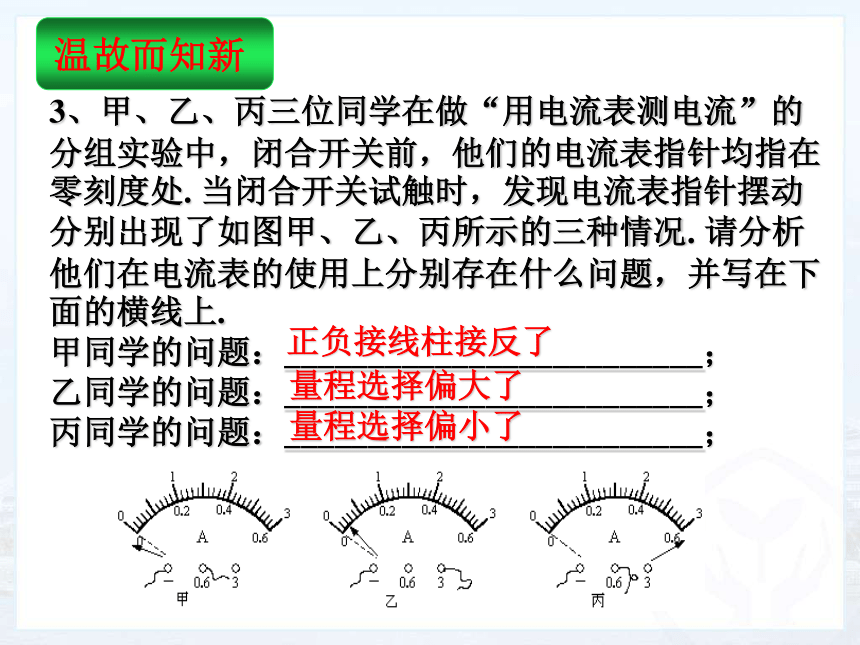

若两只灯泡两端的电压不等,则这两只灯泡的连接方式是( )A CB3、甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度处. 当闭合开关试触时,发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况. 请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上.
甲同学的问题:_________________________;
乙同学的问题:_________________________;
丙同学的问题:_________________________;正负接线柱接反了量程选择偏小了量程选择偏大了4、在如左图所示电路中,当闭合开关后,两个电压表指针偏转均如右图所示,则灯泡L1和L2两端的电压为( )A 5.6V 1.4V B 1.4V 7V

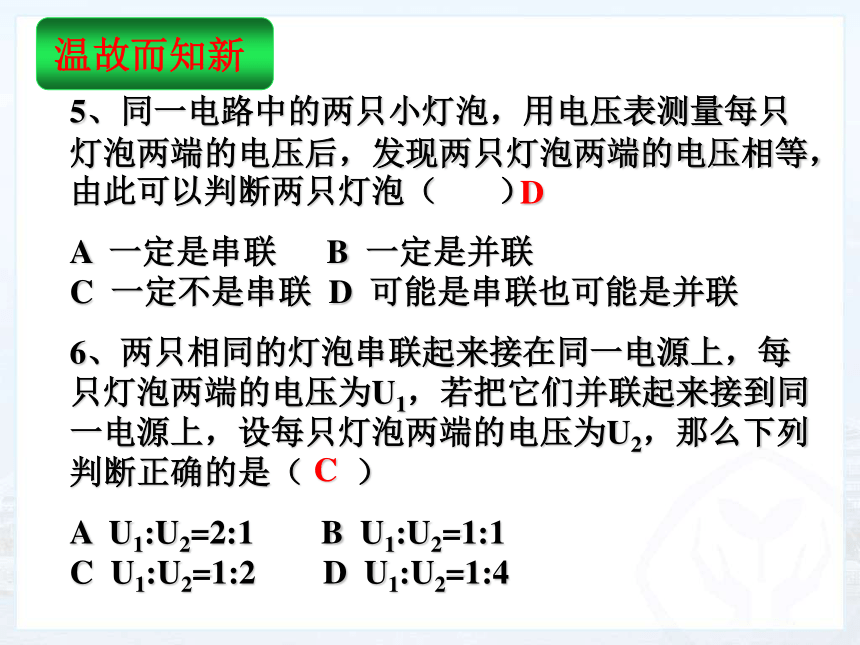

C 7V 1.4V D 7V 5.6VA5、同一电路中的两只小灯泡,用电压表测量每只灯泡两端的电压后,发现两只灯泡两端的电压相等,由此可以判断两只灯泡( )
A 一定是串联 B 一定是并联 C 一定不是串联 D 可能是串联也可能是并联
6、两只相同的灯泡串联起来接在同一电源上,每只灯泡两端的电压为U1,若把它们并联起来接到同一电源上,设每只灯泡两端的电压为U2,那么下列判断正确的是( )

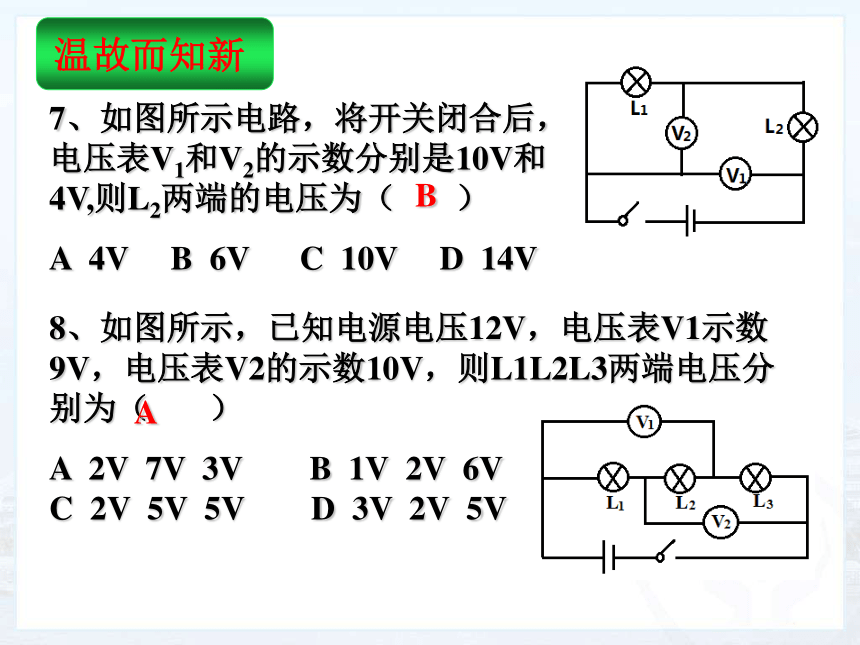

A U1:U2=2:1 B U1:U2=1:1 C U1:U2=1:2 D U1:U2=1:4DC7、如图所示电路,将开关闭合后,电压表V1和V2的示数分别是10V和4V,则L2两端的电压为( )
A 4V B 6V C 10V D 14V 8、如图所示,已知电源电压12V,电压表V1示数9V,电压表V2的示数10V,则L1L2L3两端电压分别为( )
A 2V 7V 3V B 1V 2V 6V C 2V 5V 5V D 3V 2V 5VBA  导线多是用铜做的,特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体,既多又便宜,想想看,为什么不用铁来做导线呢?  1.在物理学中,用电阻来表示导体对电流阻碍作用的大小。
  导体的电阻越大,表示导体对电流的阻碍作用就越大。导体的电阻通常用字母R表示。
  2.单位:欧姆(ohm),简称欧,符号Ω。
  3.电阻的单位还有:兆欧(MΩ)
            千欧(kΩ)
  换算关系是:
  1 kΩ = 1 000 Ω= 103 Ω
  1 MΩ = 1 000 000 Ω=106 Ω(R)  4.电阻器
  在电子技术中,我们常用到有一定电阻值的元件——电阻器,也叫做定值电阻,简称电阻。电路图中用符号 表示。●电阻的大小是否跟导线的长度有关;
●电阻的大小是否跟导线的粗细有关;
●电阻的大小是否跟导线的材料有关;电阻的大小与哪些因素有关?控制变量法结论:长度、横截面积相同时,导体的电阻与导体材料有关。结论:材料、横截面积相同时,导体的电阻与长度有关。结论:材料、长度相同时,导体的电阻与横截面积有关;结论:导体的电阻与导体的温度有关。这样来做,实验更简单结论:电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积,还受温度影响。 解释:①既然电阻是导体的性质,所以,在常温下,任何导体都有电阻,不管导体是否接入电路
②导体的电阻与导体长度成正比,与导体的横截面积成反比
③在比较电阻的大小时,只考虑这四大因素,电阻与电压和电流无关
④本实验采用的方法是控制变量法 在下图中,分别选择几号材料来探究电阻与导体的材料、长度、横截面积的关系  在其他条件相同(长度、横截面积、温度)的情况下,电阻较小的材料导电性能较强;反之,电阻较大,导电性能较弱。右图展示的是不同材料在导电性能上的排序,从上至下,材料的导电性能依次减弱。1、下列说法正确的是( )
A、铜丝的电阻比铁丝的电阻小
B、长导线比短导线的电阻大
C、粗铜丝比细铜丝的电阻小
D、长短相同的铜丝,粗的比细的电阻小2、一个导体接在3伏的电源上,电阻大小为10欧,
若导体接在1伏的电源上,导体电阻是____欧,
若从电路中取下这个导体,导体的电阻值为____欧。D10103、在“探究影响导体电阻大小的因素”的活动中,小明发现实验器材中金属丝只有一根,其它器材足够,如果要它完成下面的一些实验探究活动,其中他不可能完成的是( )
A、探究导体电阻与长度的关系
B、探究导体电阻与横截面积的关系
C、探究导体电阻与材料的关系
D、探究导体电阻与温度的关系C4、在探究物质的导电性时,采用如图所示的电路,用酒精灯对着取自白炽灯的玻璃芯柱加热,灯泡会慢慢亮起来,对此,以下叙述正确的是( )A 玻璃芯柱和灯泡是并联的
B 电压表的示数逐渐变小
C 通过灯泡的电流比通过玻璃芯柱的大
D 加热过程中,玻璃芯柱的电阻随温度的升高而减小D5、简要回答下列问题:  (1)高压线的绝缘子(如图)为什么用陶瓷材料而不用玻璃?  (2)铁比铜便宜,为什么家庭电路中用铜导线而不用铁导线?  (3)为什么不能用湿手操作电器?6、A、B两根完全一样的导线,长度都是1 m。把A剪去一半,剩下的一半跟B相比,哪个电阻大?把A剩下的一半再拉长到 1 m跟B相比,哪个电阻大?   1.物理学中,用电阻来表示导体对电流阻碍作用的大小。  3.电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积,还受温度影响。   2.电阻的单位是欧姆,简称欧,符号Ω。
