九年级物理16.2串、并联电路电压的规律课件

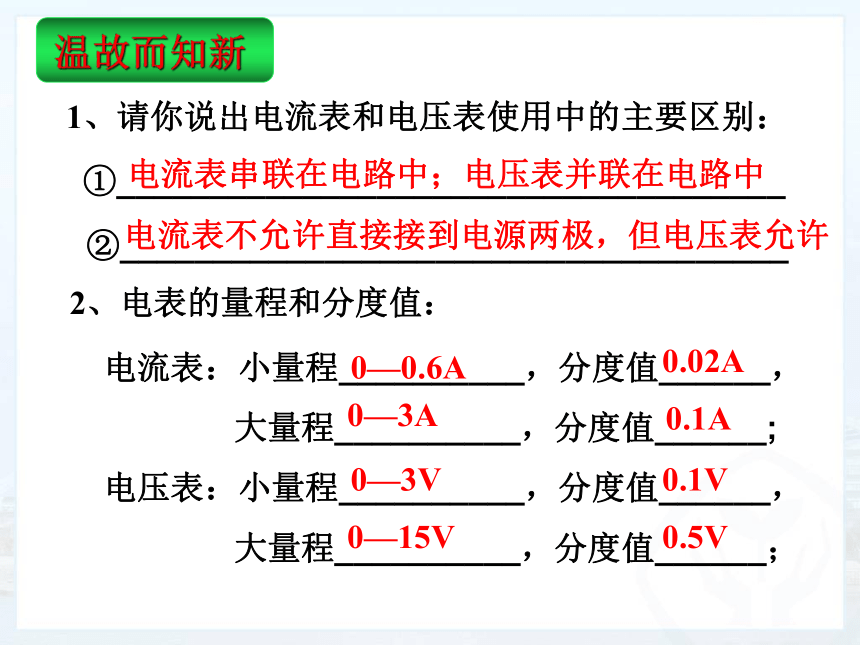

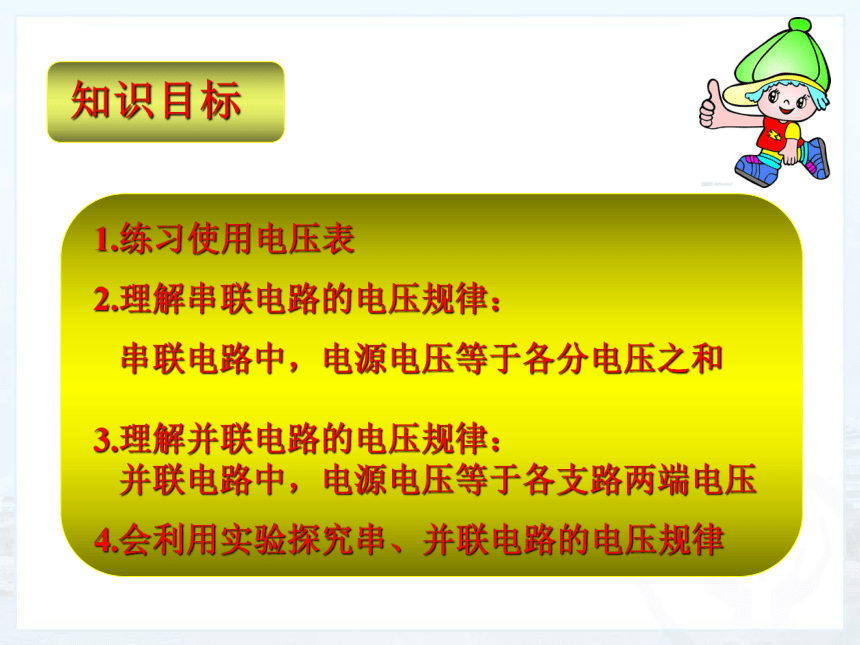

课件24张PPT。1、请你说出电流表和电压表使用中的主要区别：①____________________________________②____________________________________2、电表的量程和分度值：电流表：小量程__________，分度值______，
大量程__________，分度值______;
电压表：小量程__________，分度值______，
大量程__________，分度值______；电流表串联在电路中；电压表并联在电路中电流表不允许直接接到电源两极，但电压表允许0—0.6A0.02A0—3A0.1A0—3V0.1V0—15V0.5V3、电表的读数方法：①________ ②__________ ③_________4、串、并联电路的电流规律：串联电路：并联电路：5、根据电路图连接电路。看量程读数看分度值错题订正6、下列说法中，正确的是（ ）
A 有电压就一定有电流
B 有电流就一定有电压
C 有电源的电路就一定有电流

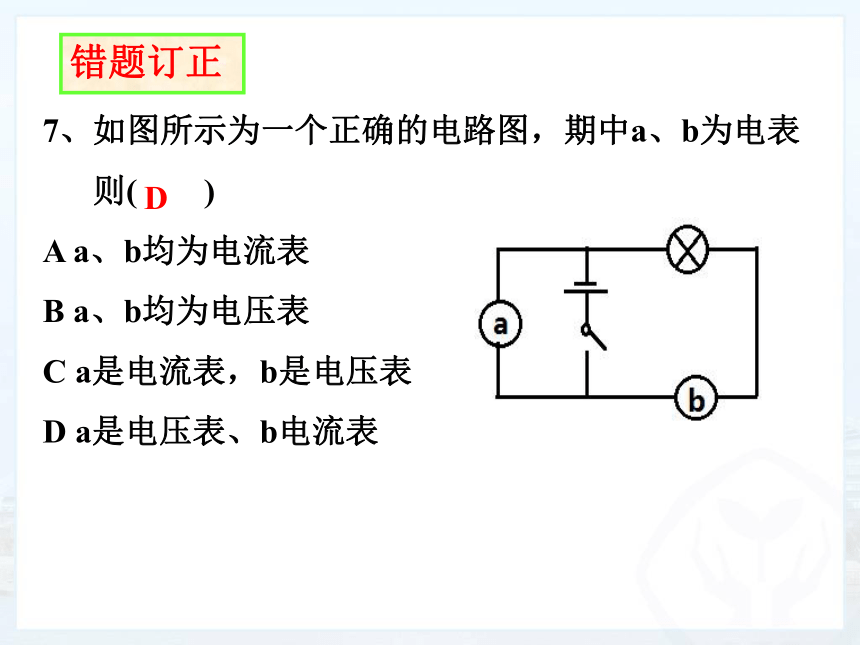

D 电流和电压总是同时存在的B7、如图所示为一个正确的电路图，期中a、b为电表
则( )
A a、b均为电流表
B a、b均为电压表
C a是电流表，b是电压表

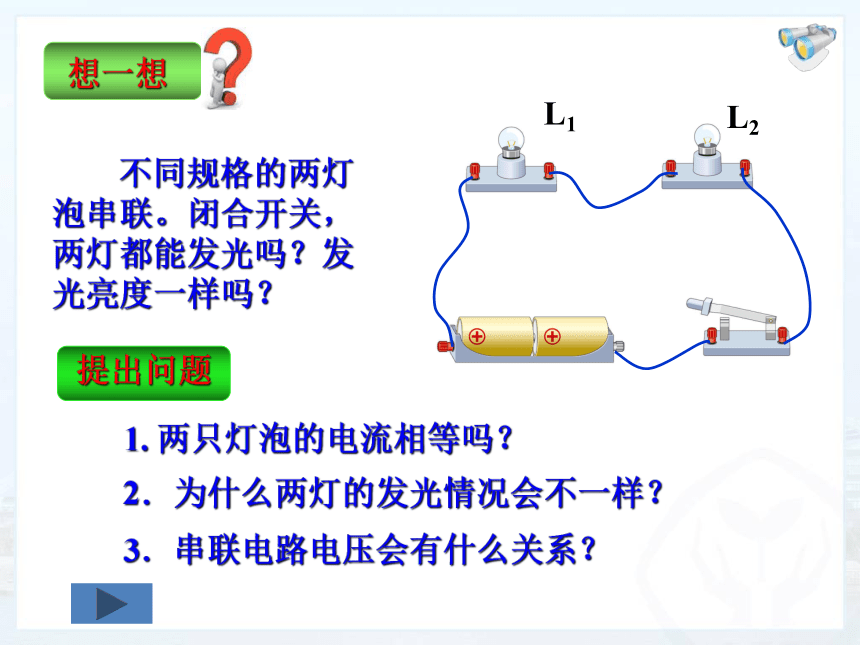

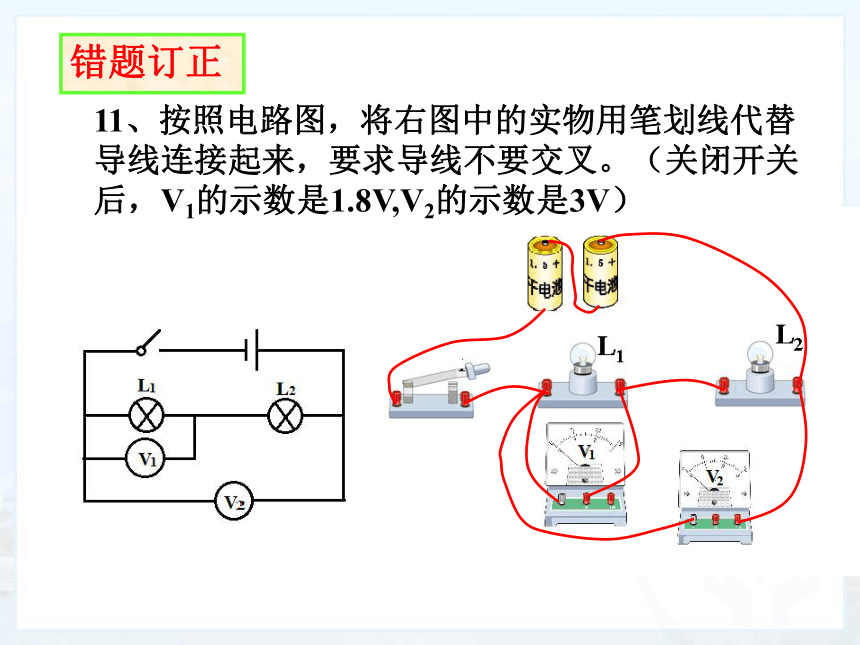

D a是电压表、b电流表D错题订正11、按照电路图，将右图中的实物用笔划线代替导线连接起来，要求导线不要交叉。（关闭开关后，V1的示数是1.8V,V2的示数是3V）错题订正　　3．串联电路电压会有什么关系？ 　　2．为什么两灯的发光情况会不一样？ 　　不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？ L1L21. 两只灯泡的电流相等吗？　　设计实验电路并画出电路图。 　　1．调节电压表指针指零，检查器材；　　2．按照电路图连接电路。断开开关，检查电路；　　3．用电压表测量灯L1两端的电压，记为U1；　　4．用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；　　5．更换灯泡，重复步骤3、4；　　6．总结总电压和分电压关系。②测灯L2两端的电压①测灯L1两端的电压③测电源两端总电压　　④ 改变两个小灯泡的规格重做上述实验。L1串联电路中电压的规律：1.41.41.531.632.92.9串联电路，电源电压等于各电压之和。U=U1+U2　　电路图　　主要步骤电压表要选择合适的量程　　注意：①测灯L1两端的电压②测灯L2两端的电压③测电源两端总电压　　④ 改变两个小灯泡的规格重做上述实验。3V2.9V2.9V2.9V3V3V并联电路的电压规律：并联电路中，电源电压等于各支路两端电压。U=U1=U2 接在同一电源上的两只灯泡，若两端电压相等则它们一定并联
接在同一电源上的两只灯泡，若两端电压不等则它们一定串联
电流表对电流的阻碍作用非常小，相当于一根导线是通路
电压表对电流的阻碍作用无穷大，相当于断路
下列说法你认为正确吗？1、如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出ab、bc、ac两端的电压分别是Uab=3V,Ubc=3V,Uac=6V,在表格中记录数据后，下一步应该做的是（ ）A 整理器材，分析数据，得出结论
B 对换L1和L2的位置，再测出一组电压值
C 改变电源电压，再测出几组电压值
D 换用不同规格的小灯泡，再测出几组电压值2、图中电源电压保持不变，当开关S1断开，S2闭合时，电压表的示数为4.5V,当开关S1闭合，S2断开时，电压表示数为3V，则L1和L2两端的电压分别是（ ）A 3V 4.5V B 1.5V 4.5V
C 3V 1.5V D 1.5V 3VC3、如图，电阻R1和R2的连接方式是______，若
电源电压为3V，则R1两端的电压是____V；若通
过R1和R2的电流分别是0.1A、0.2A，则干路中的
电流是_____A。并联30.34．如图所示，当开关S闭合后，下列说法正确的是（　　）
A．灯L1与灯L2是串联，且灯L1被短路
B．电压表可测出灯L1两端的电压　
C．电流表A1测的是灯L1的电流
D．电流表A2测的是灯L2的电流BD5. 如图所示电路中，当开关S闭合时，电压表测的是（　　）的电压．
A．L1 B．L2　
C．L1、L2总电压 D．电源和L1B　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？　　实验结果表明：电池组两端的电压等于每节电 池电压之和。　　电池串联的电压规律：　　1．电源, 灯泡, 开关各一个，组成串联电路, 用一个电流表测电流，一个电压表测灯的电压，画出电路图。　　实验设计：　　2．电池，开关, 2个灯组成串联电路，用一个电流表测电流，一个电压表测一盏灯的电压，画出电路图。
