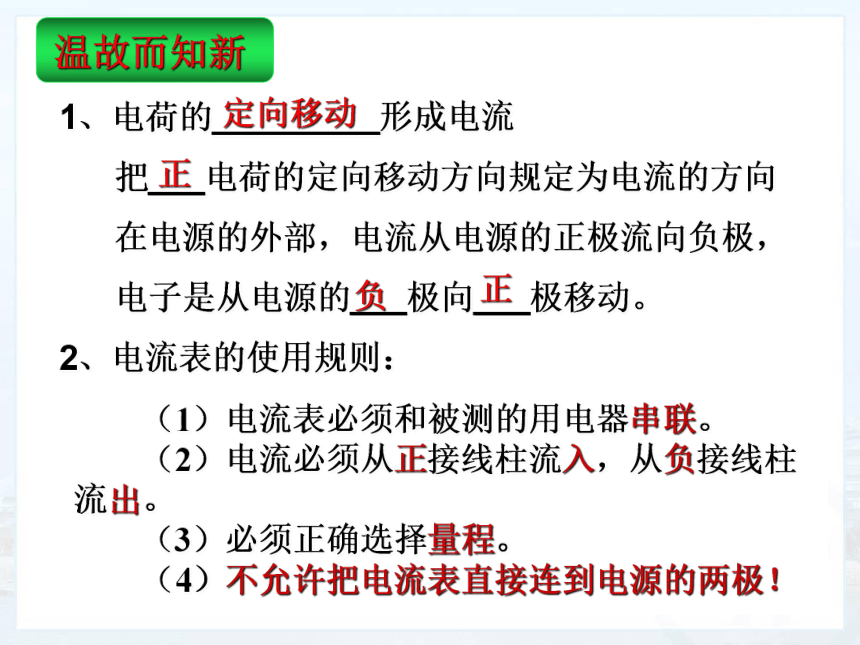

课件26张PPT。1、电荷的_________形成电流
把___电荷的定向移动方向规定为电流的方向
在电源的外部，电流从电源的正极流向负极，
电子是从电源的___极向___极移动。
2、电流表的使用规则：　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）必须正确选择量程。

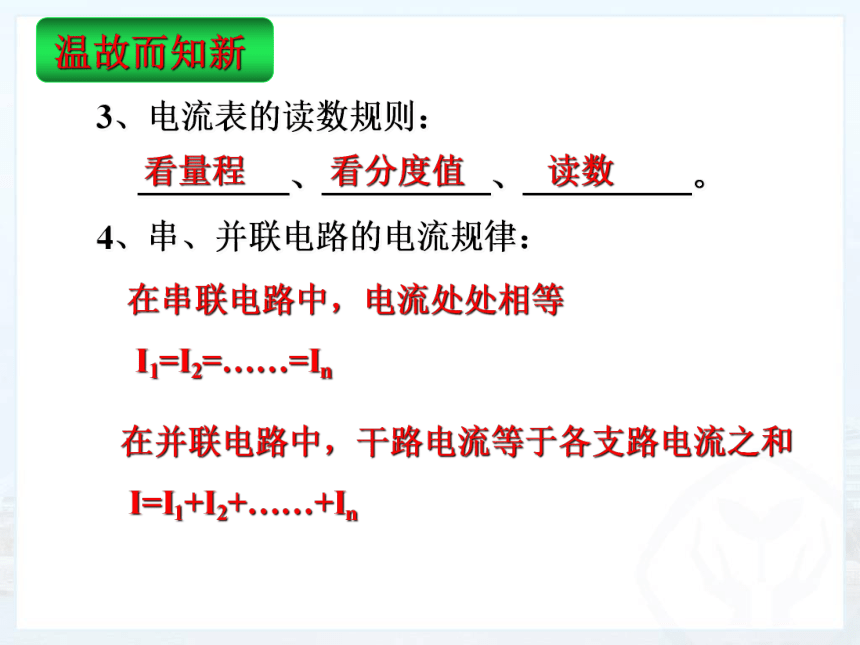

　　（4）不允许把电流表直接连到电源的两极！定向移动正负正3、电流表的读数规则：
_________、__________、__________。
4、串、并联电路的电流规律：看量程看分度值读数在串联电路中，电流处处相等
I1=I2=……=In在并联电路中，干路电流等于各支路电流之和

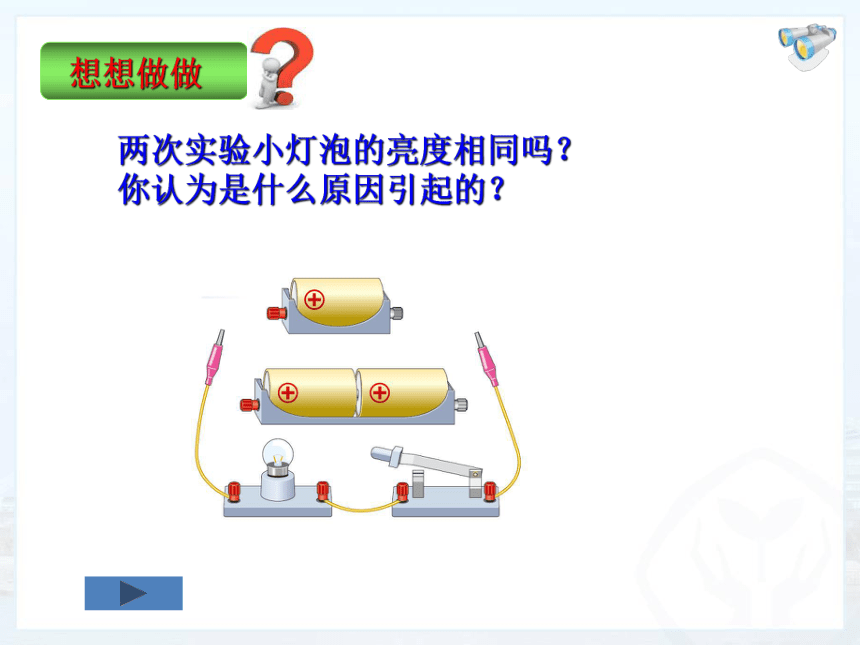

I=I1+I2+……+In　　两次实验小灯泡的亮度相同吗？

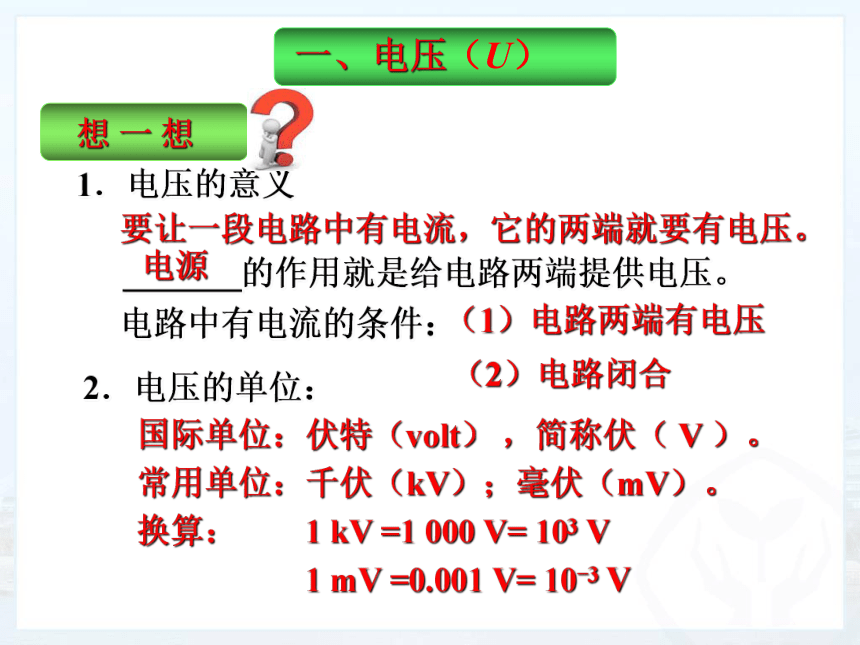

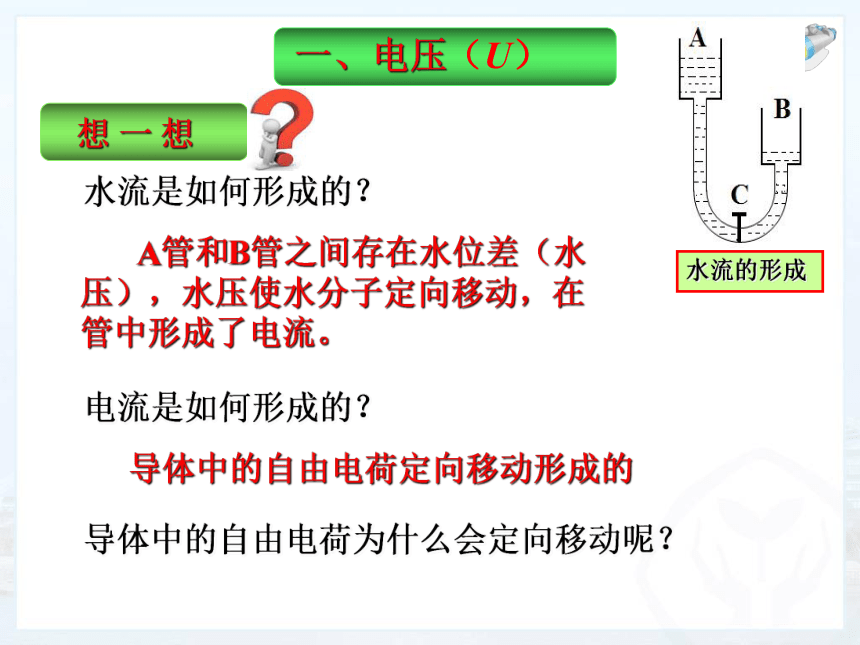

　　你认为是什么原因引起的？水流的形成水流是如何形成的？ A管和B管之间存在水位差（水压），水压使水分子定向移动，在管中形成了电流。电流是如何形成的？ 导体中的自由电荷定向移动形成的导体中的自由电荷为什么会定向移动呢？　　国际单位：伏特（volt） ，简称伏（ V ）。
　　常用单位：千伏（kV）；毫伏（mV）。
　　换算：　　1 kV =1 000 V= 103 V
　　　　　　　1 mV =0.001 V= 10-3 V　　要让一段电路中有电流，它的两端就要有电压。_______的作用就是给电路两端提供电压。1．电压的意义电路中有电流的条件：（1）电路两端有电压（2）电路闭合电源2．电压的单位：~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~测量直流电压的一种仪器1．电压表刻度盘数值单位指针调零螺母正接线柱负接线柱量程为0～3V量程为0～15V（符号： ）2．正确使用电压表测量电压：（1）电压表必须和被测的用电器并联。
（2）电流必须从正接线柱流入，从负接线柱流出。
（3）必须正确选择量程。
（4）电压表可以直接连到电源的两极！强调：不能估计被测电压大小时，用试触法选择量程。L1L21.连接电路：用电压表测灯泡两端的电压2.灯泡L1、L2串联，电压表测L2两端的电压画出电路图　　3、电压表的读数　　读数步骤：　　第一步，看量程；　　第二步，看最小分度值；　　第三步，读数。量程分度值 0—3V0.1V0—15V0.5V2 V　　1．三个表的读数各是多少？12.5 V1 V　　2．连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压，电流表测小灯泡中电流。　　3．画出对应的电路图。　　4．画出对应的电路图。5．如图所示电路中，在〇内填上电流表或电压表的符号。AAV6、在下图所示的2个电路中，电压表所测的各是哪只灯泡的电压？电压表测L2
两端的电压电压表测L1两端的电压7、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。- +- +9、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L2V1V2L1L210.在 内填上适当的电表，并标出“+、-”接线柱AVVA+ －- + +
- +
-11、下列说法中，正确的是（ ）
A、电路中只要有电压就会有电流
B、只要电路是通路，导体中就会有电流通过
C、电压是产生电流的必要条件
D、电压使导体中的自由电荷移动形成电流
C 12. 如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？13.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）D　　1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。　　2．电压表与被测用电器并联，正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出），被测电压不能超过电压表的最大测量值。
