九年级物理16.4变阻器课件

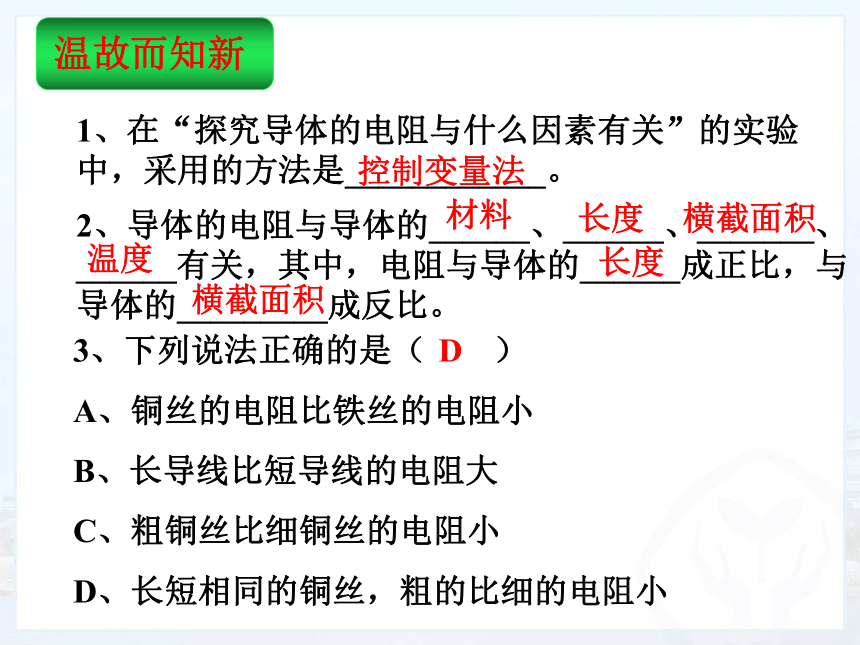

课件18张PPT。1、在“探究导体的电阻与什么因素有关”的实验中，采用的方法是____________。2、导体的电阻与导体的______、______、_______、______有关，其中，电阻与导体的______成正比，与导体的_________成反比。3、下列说法正确的是（ ）
A、铜丝的电阻比铁丝的电阻小
B、长导线比短导线的电阻大
C、粗铜丝比细铜丝的电阻小

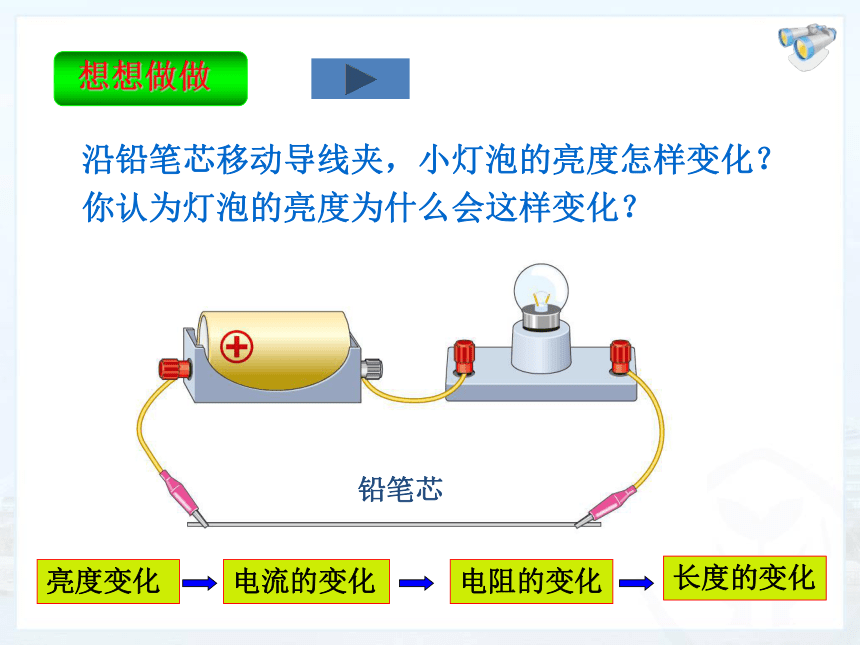

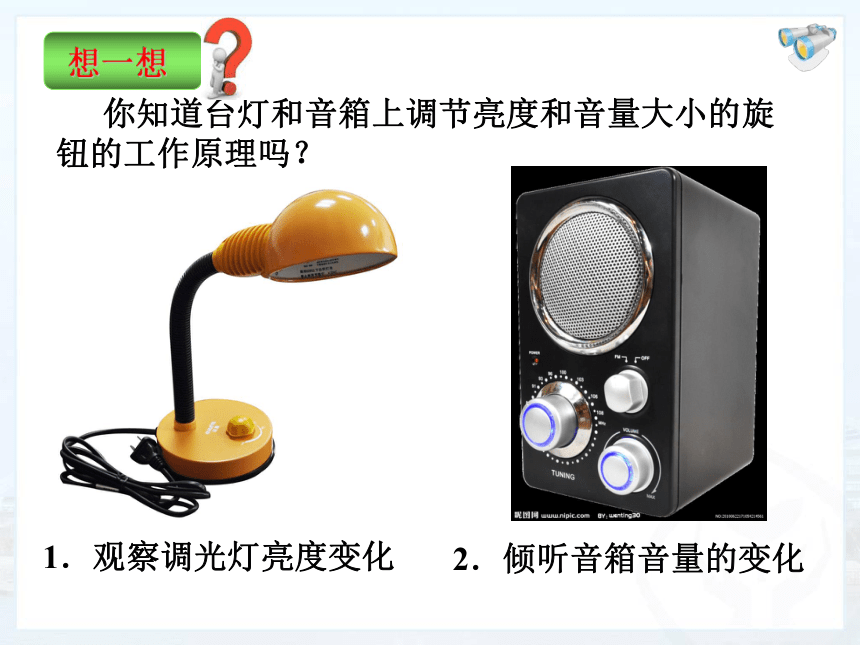

D、长短相同的铜丝，粗的比细的电阻小控制变量法材料长度横截面积温度长度横截面积D4、下图是“探究电阻大小与什么因素有关”的实验装置，你能大致说出实验的操作过程吗？你能判断出哪些导线的电阻大小？1．观察调光灯亮度变化2．倾听音箱音量的变化 你知道台灯和音箱上调节亮度和音量大小的旋钮的工作原理吗？　　沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？
　　你认为灯泡的亮度为什么会这样变化？铅笔芯亮度变化电流的变化电阻的变化长度的变化　（3）元件符号：　（2）结构示意图：　2．图示
（1）实物图：　 改变接入电路中电阻线的长度来　改变接入电阻，从而改变电流。1.工作原理：　 （1）滑动变阻器的使用：
应串联在电路中，接入两个接线柱，AB中一个，CD中一个，即要“一上一下”。 　3．练习使用滑动变阻器同上：接入一根导线
同下：接入一个定值电阻1、连入电路的是____段电阻丝，滑片向右移动，连入电路的电阻丝的长度变___电阻__。2、选择CA或DA两个接线柱，效果一样吗？滑片向右移动，电阻_____。3、给右图中的变阻器串联一个灯泡，若滑片向左移动，灯泡变暗，则应将接线柱___________连入电路。PB短小大BC BD4、用滑动变阻器改变小灯泡的亮度，用电流表测小灯泡电流，连接电路并画出电路图。②闭合开关前，滑片移到变阻器阻值最大的位置连接电路要求：①连接电路时，开关一定要断开5、根据电路图连接电路0—0.6A0—3V0—3A　　能表示出阻值的变阻器。旋钮式电阻箱内部结构电位器1、右图中，滑片向左移动时，灯泡的亮度________。2、如图是滑动变阻器的结构和连入电路的情况，当滑片向右移动时，连入电路电阻变小的为（ ）变暗A3、右图是滑动变阻器改变电流的实验电路图，当滑片向右移动时使灯泡变暗，电路图中的M、N两线头应该接变阻器的___________两个接线柱，此时，电流表的示数将______。4、灯泡L1、L2并联，开关同时控制两灯，变阻器控制灯泡L2的亮度，电流表测干路电流，连接电路。AC或AD变小5、汽车油量表原理　　1．能改变接入电路中电阻大小的元件叫做变阻器。　　3．电位器是变阻器在生活中的应用。　　2．滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流，应串联在电路，接线注意 “一上一下” 。
