【北师大版】物理九年级上册 课件 11.6不同物质的导电性能

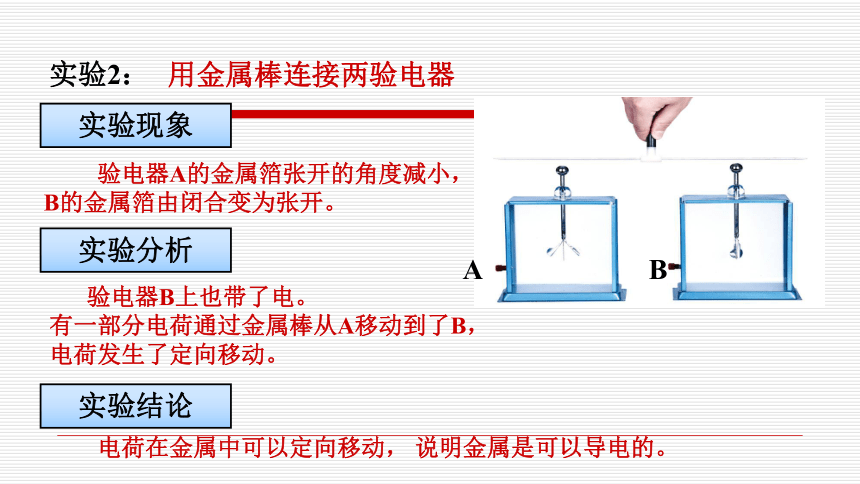

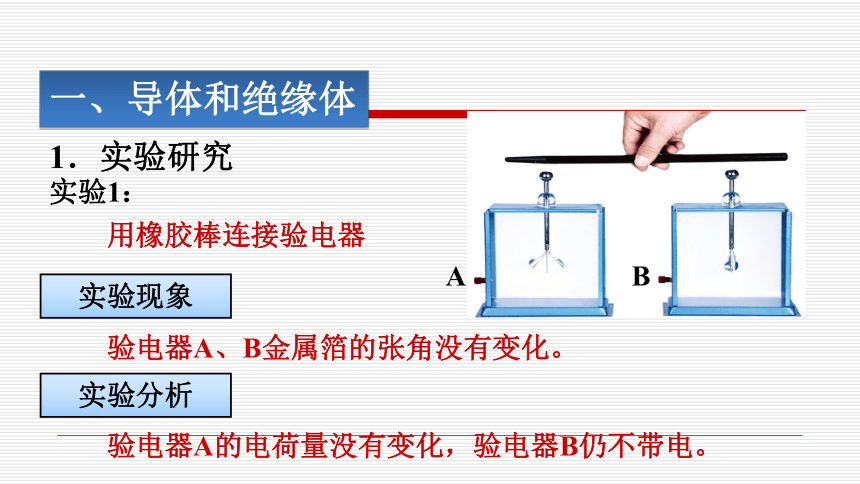

课件11张PPT。不同物质的导电性能第六节1．实验研究实验1：　　用橡胶棒连接验电器　　验电器A、B金属箔的张角没有变化。　　验电器A的电荷量没有变化，验电器B仍不带电。一、导体和绝缘体AB实验现象实验分析实验2：　　验电器A的金属箔张开的角度减小，B的金属箔由闭合变为张开。用金属棒连接两验电器 验电器B上也带了电。
有一部分电荷通过金属棒从A移动到了B，

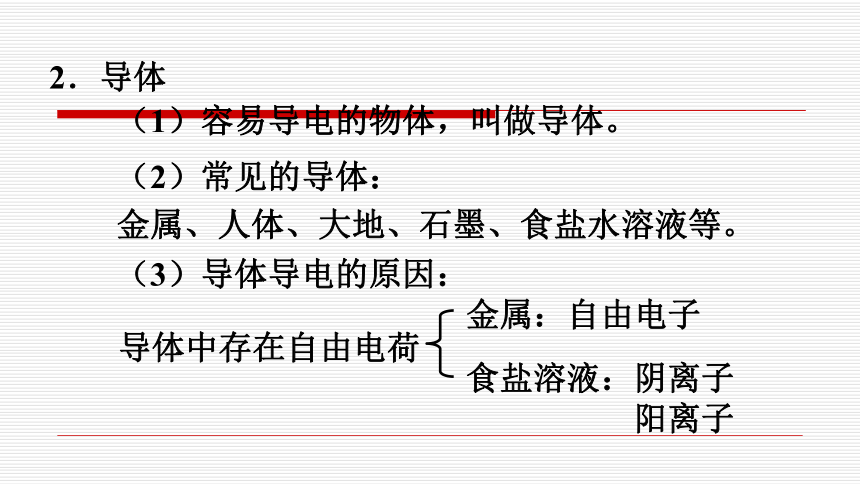

电荷发生了定向移动。　　电荷在金属中可以定向移动， 说明金属是可以导电的。实验现象实验分析实验结论AB2．导体　　（1）容易导电的物体，叫做导体。　　（2）常见的导体：
　　金属、人体、大地、石墨、食盐水溶液等。　　（3）导体导电的原因：3．绝缘体　　（1）不容易导电的物体，叫做绝缘体。　　（2）常见的绝缘体：
橡胶、玻璃、塑料、空气、油等。　　（3）绝缘体不易导电的原因：　　电荷束缚在原子、分子之中，不能自由移动。　　
导线多是用铜做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？一、导体和绝缘体二、电阻演示1　　把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。　　接不同的导体，小灯泡的亮度发生了变化。实验电路实验现象　　在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。实验电路实验现象　　把铜丝接入电路时，电流表的示数较大，小灯泡较明亮；
　　把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。 　　演示2　　导体虽然容易导电，但对电流也有一定的阻碍作用。
　　在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；
　　通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。　　在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？实验现象问　题　　1．在物理学中，用电阻来表示导体对电流阻碍作用的大小。
　　导体的电阻越大，表示导体对电流的阻碍作用就越大。导体的电阻通常用字母R表示。
　　2．单位：欧姆（ohm），简称欧，符号Ω。
　　3．电阻的单位还有：兆欧（MΩ）
　　　　　　　　　　　 千欧（kΩ）
　　换算关系是：1 kΩ = 1 000 Ω= 103 Ω；1 MΩ = 1 000 000 Ω=106 Ω一、电阻　　4．电阻器
　　在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号
表示。
