【北师大版】物理九年级上册 课件 13.5家庭电路 13.6安全用电

课件19张PPT。第五节 家庭电路

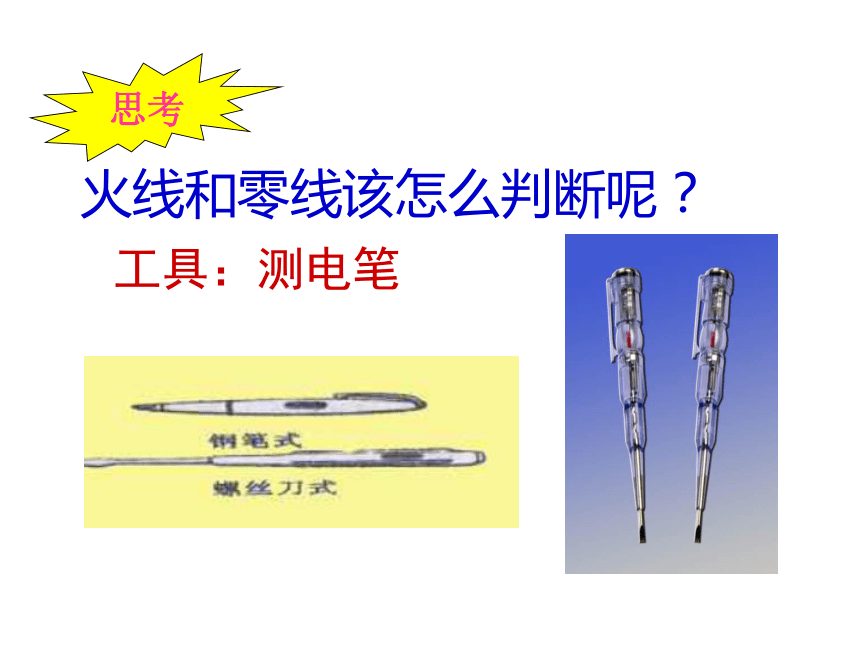

第六节 安全用电思考火线和零线该怎么判断呢？工具：测电笔错误操作

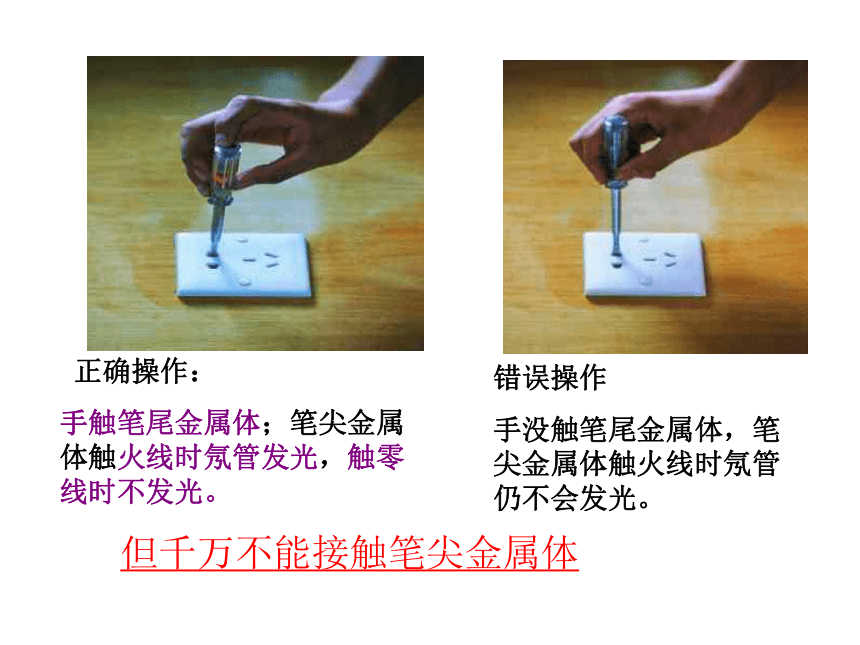

手没触笔尾金属体，笔尖金属体触火线时氖管仍不会发光。 正确操作：

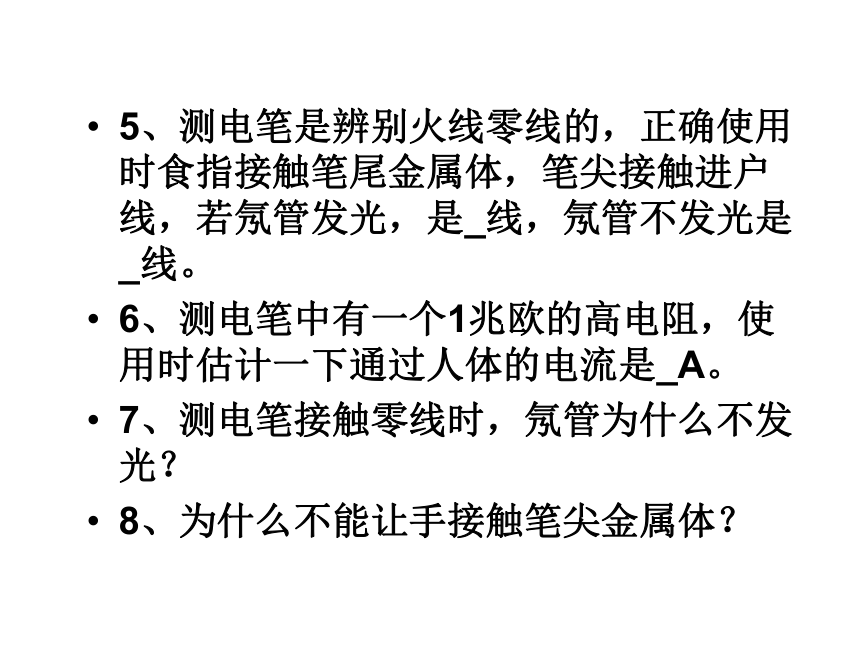

手触笔尾金属体；笔尖金属体触火线时氖管发光，触零线时不发光。但千万不能接触笔尖金属体考考你在图所示的甲、乙两种使用测电笔的方法中，正确的是 。图15、测电笔是辨别火线零线的，正确使用时食指接触笔尾金属体，笔尖接触进户线，若氖管发光，是_线，氖管不发光是_线。
6、测电笔中有一个1兆欧的高电阻，使用时估计一下通过人体的电流是_A。
7、测电笔接触零线时，氖管为什么不发光？

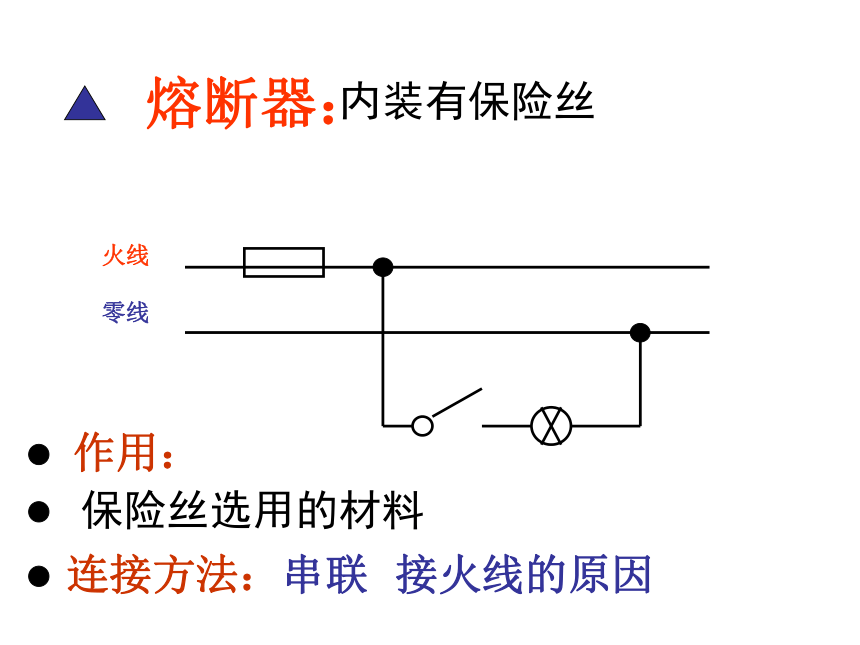

8、为什么不能让手接触笔尖金属体？熔断器：
连接方法：串联作用：内装有保险丝接火线的原因保险丝选用的材料大低热量熔点熔断干 保险丝：
思考：
家用保险丝是由电阻率较 ，熔点较
的铅锑合金制成的。
当有过大的电流通过时，保险丝产生较
多的 ，使它的温度达到 ，
保险丝 ，自动切断电路，起到保险
作用。
保险丝应安装在 路上。
下图元件是什么？有何作用？自动空气开关它能替代闸刀开关和熔断器两者的功能家庭电路中电流过大的原因：（现象：跳闸或保险丝熔断）1.发生短路
2.电路中的总功率过大
（如：接入的用电器太多，或接入了大功率的用电器）
练习：某电路正常，当小明把台灯的插头插入插座时，
另一个电灯突然熄灭，原因是： ；
若闭合开关后灯才熄灭，原因是： ；
若是开启空调后灯熄灭原因是： 。插头处短路台灯灯头处短路总功率过大灯泡灯头的螺旋应接在零线上，锡片接在火线上认识白炽灯泡螺口灯泡和卡口灯泡的主要构造？控制灯泡的开关应串联在火线上。 带有金属外壳的电器要有接地线三孔插座：二、触电的形式： 绝缘体二、触电的形式：安全用电的原则：1、家用电路的安装要规范。（灯泡、带金属外壳的用电器）
2、不弄湿用电器，保护好用电器的绝缘皮。不使火线裸露。
3、不接触低压带电体，不靠近高压带电体。
1．图10-3是一个三孔插座，正确的连接是（ ）
A．1孔接零线，2孔接地，3孔接火线
B．1孔接地，2孔接火线，3孔接零线
C．1孔接零线，2孔接火线，3孔接地
D．1孔接火线，2孔接零线，3孔接地自我评价：B2、原来房内电灯正常发光，当把一盏开关断开的台灯插入插座时，保险丝立即熔断，室内电灯全部熄灭。发生这一现象的原因可能是（ ）。
A．插座原已短路 B．台灯功率过大
C．台灯插头短路 D．台灯灯泡短路自我评价：C中考链接1、（2013济南）如图所示是一些与用电安全相关的现象，其中符合安全用电原则的是（　　） C2、（2012 济南）如图所示为小强家某个房间内的实物电路．请在右侧虚线框内画出该房间内家庭电路的电路图． ???????????????????????????????????????????
