【教科版】物理九年级上册 课件4.1电流

课件23张PPT。第一节 电流第四章 探究电流　　1．电流（I）：物理学中用每秒通过导体某一横截面的电荷多少表
示电流的大小。　　2．单位：安培，简称安，符号是A。
　　电流的常用单位：

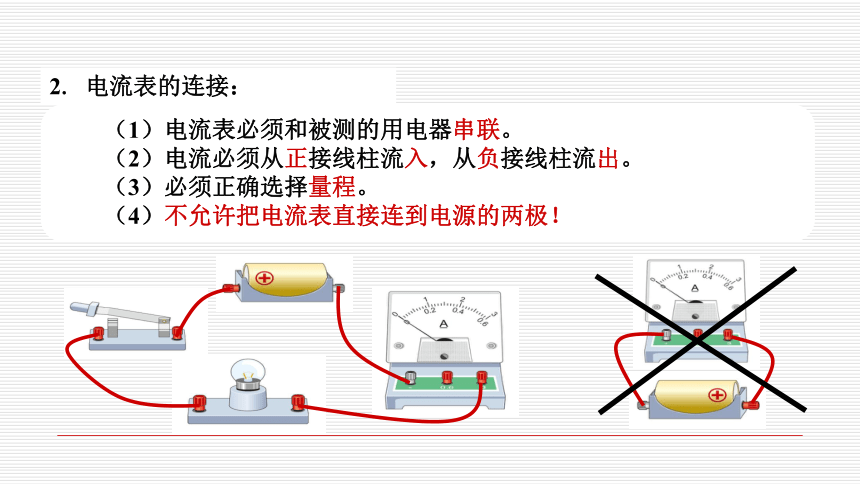

　　毫安（mA） 1 mA=10-3 A； 　 微安（mA） 1 mA =10-6 A 你认为电力机车和手机工作时的电流有什么不同？一、认识电流刻度盘数值单位指针调零螺母正接线柱负接线柱量程为0～0.6 A量程为0～3 A1. 电流表：测量电流的仪器。二、测量电流　　认识电流表　　电流表的电路符号2. 电流表的连接：　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）必须正确选择量程。
　　（4）不允许把电流表直接连到电源的两极！　　以下电路中，电流表连接方法正确的是（ ） A练一练3. 电流表的读数：　　（1）明确所选电流表的量程；
　　（2）确定电流表的分度值；
　　（3）由指针位置读出示数。0~0.6 A0~3 A0.02 A0.1 A量程分度值　　请读出下列电流表的示数。0.58 A1.4 A练一练4. 练习使用电流表测量电路中的电流　　（1）画出实验电路图；
　　（2）按电路图连接实验器材；
　　（3）进行实验。　　提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。实验1实验2　　改变电流表在电路中的位置，比较电流表两次示数。　　想一想，两次电流表的示数相同说明什么？　　1．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。 练一练　　2．根据所给电路图连接实物图。 L2L1练一练　　3．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。 干路L1干路练一练L1L2串联电路0.2A三、电路中的电流规律测量A点的电流串联电路0.2A测量B点的电流L1L2L1L2串联电路0.2A测量C点的电流L1L2ＩAＩBＩC==串联电路并联电路0.9A测量A点的电流L1D0.9A并联电路0.5A测量B点的电流L1D0.9A0.5A并联电路0.4A测量C点的电流L1D0.9A0.4A0.5A并联电路0.9A测量D点的电流L1D0.9A0.4A0.5A0.9AＩAＩBＩDＩC==+L1D并联电路电流
的大小电流
的测量课堂小结电路中的电流
规律
