【教科版】物理九年级上册 课件7.2电流的磁场1

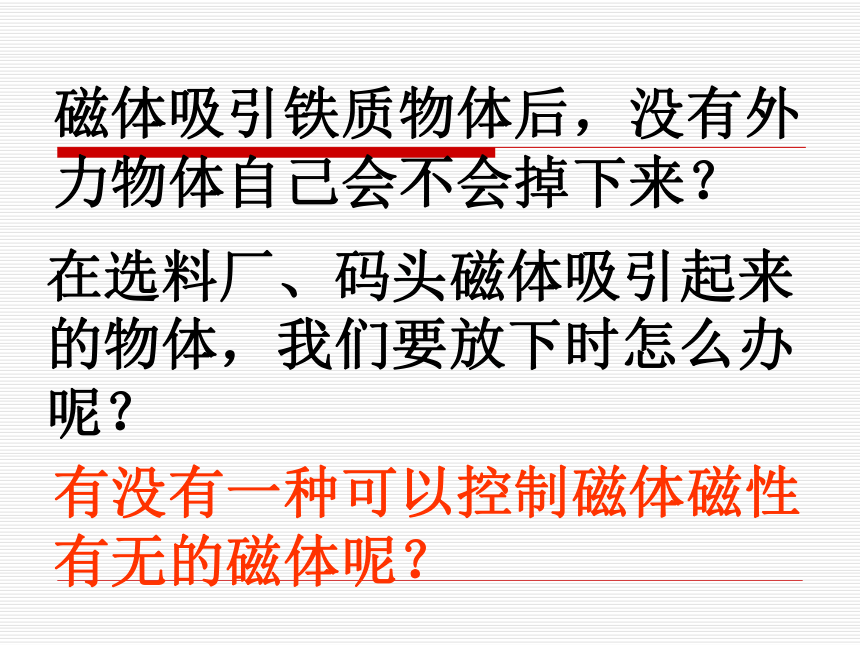

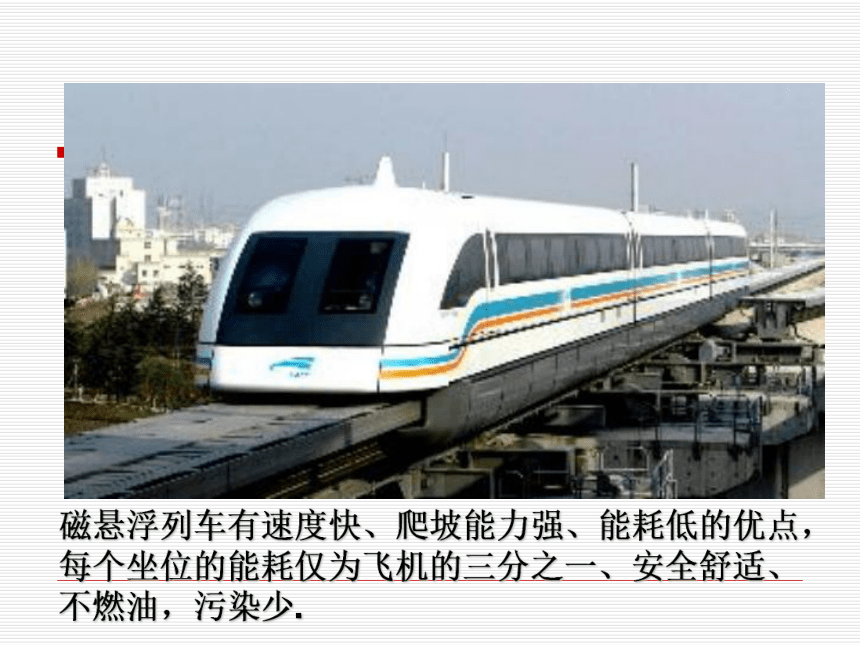

课件24张PPT。电流的磁场第二节在现代社会,磁铁除了能够用于指示方向,还有广泛的其他用途磁悬浮列车有速度快、爬坡能力强、能耗低的优点，每个坐位的能耗仅为飞机的三分之一、安全舒适、不燃油，污染少.?在选料厂、码头磁体吸引起来的物体，我们要放下时怎么办呢？磁体吸引铁质物体后，没有外力物体自己会不会掉下来？有没有一种可以控制磁体磁性有无的磁体呢？19世纪丹麦物理学家，第一个

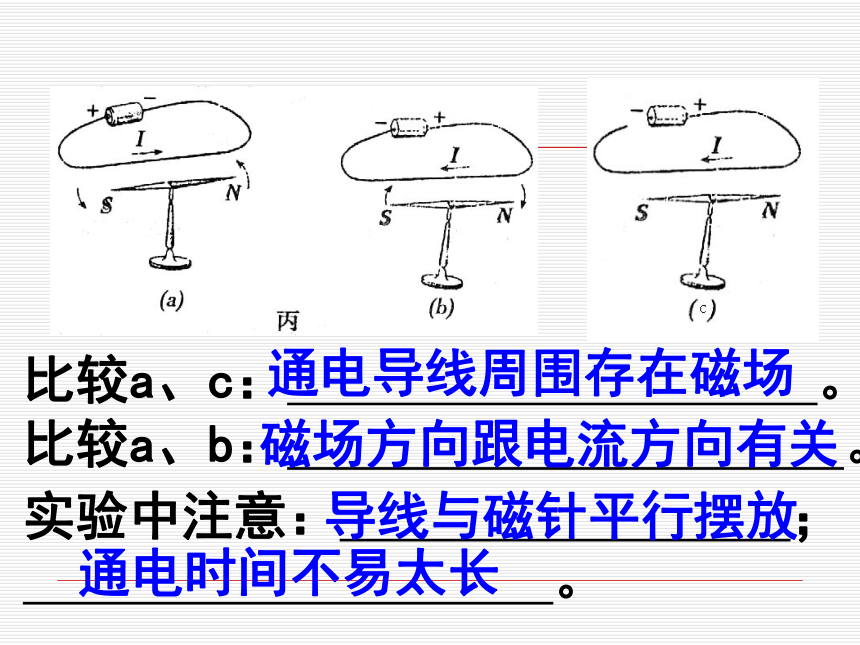

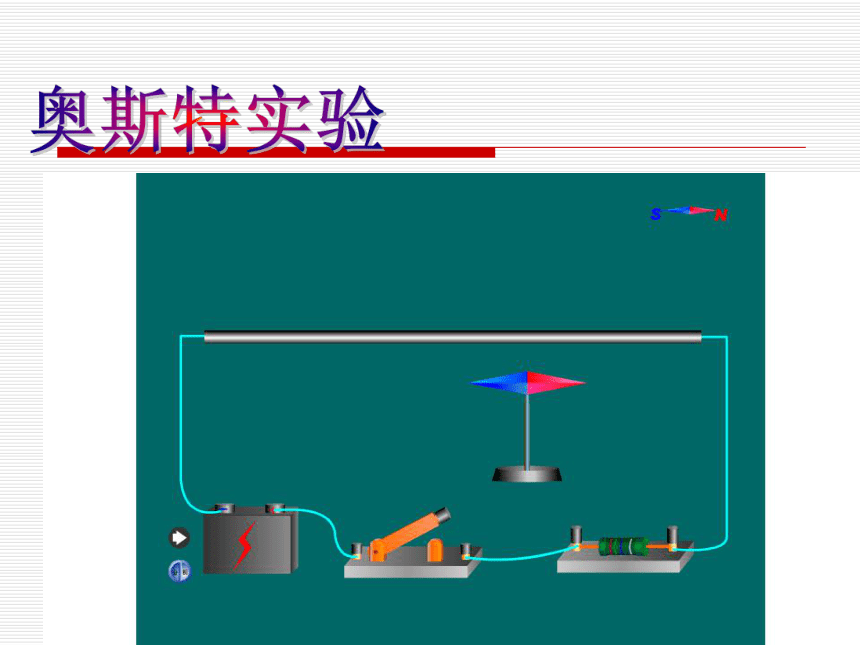

成功的发现电与磁之间的联系奥斯特实验比较a、c： 。比较a、b： 。 通电导线周围存在磁场磁场方向跟电流方向有关 实验中注意： ；

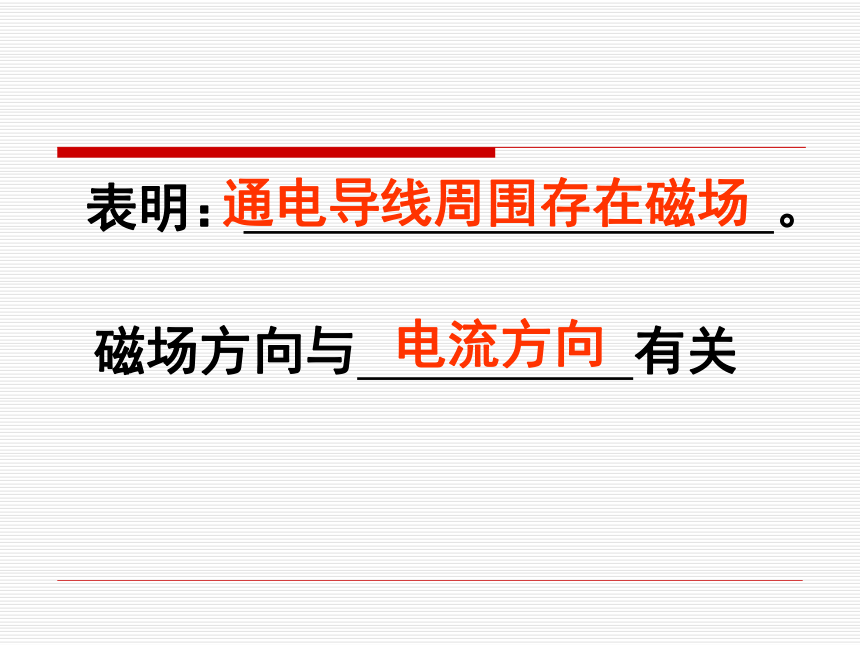

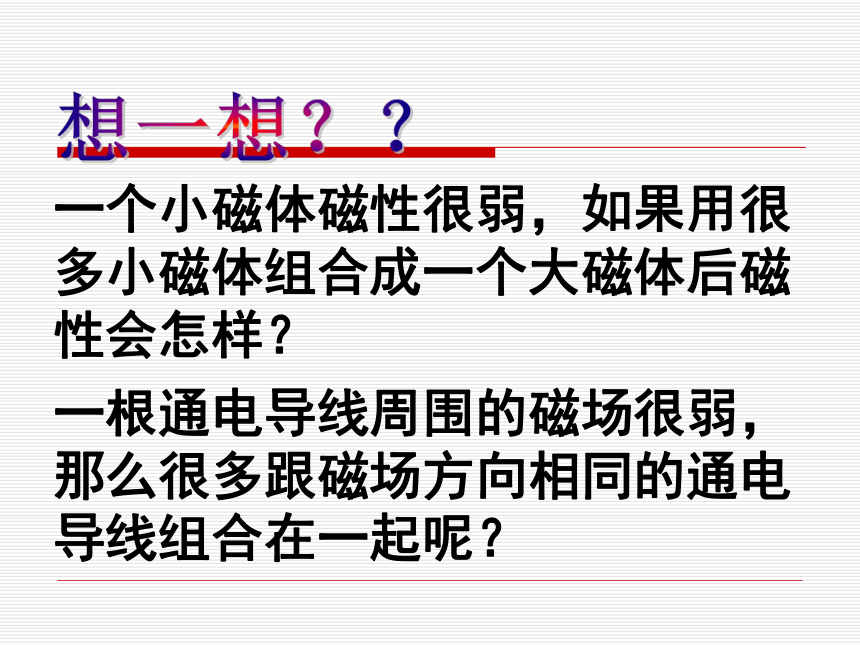

。 导线与磁针平行摆放通电时间不易太长表明： 。通电导线周围存在磁场磁场方向与 有关 电流方向一个小磁体磁性很弱，如果用很多小磁体组合成一个大磁体后磁性会怎样？一根通电导线周围的磁场很弱，那么很多跟磁场方向相同的通电导线组合在一起呢？ 想一想？？二、通电螺线管的磁场①通电螺线管外部的磁场和条形磁体的磁场一样②通电螺线管两端的极性跟螺线管中电流的方向有关通电螺线管的磁场特点：如何判断磁极与电流方向的关系？大拇指指向：通电螺线管的N极四指弯曲：与螺线管中的电流方向一致 用右手握螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极安培定则安培定则 用右手握住螺线管，让四指弯向螺线管中的电流方向，则大拇指所指的那端就是通电螺线管的北极。NSSNNNSS甲乙丙丁通电螺线管的四种情况练一练练一练结果：通电螺线管周围的磁场与_______磁体的磁场相似；通电螺线管的磁极可用_______来判断。
练一练+-判断 跟
之间的关系。通电螺线管的极性电流方向练一练
如图标出螺线管的电流方向及电源正、负极。NS+-NS+-请画出下面两图中螺线管的导线绕向，并做出具体手势．练一练奥斯特实验通电螺线管磁场安培定则（右手）小结：NSNSNSNS练习：NS+_(1)判断电磁铁的N、S极. (2)判断电磁铁上电流的环绕方向.(外面)(3)标电路中的电流方向及电源的正负极.练习：如何判断电源正负极如图，通电螺线管与条形磁铁相互吸引的是（ ）．练习：4、 如右图所示，一同学在通电螺线管周围画出四个小磁针表示磁感线方向，其中小磁针指向正确的是（ ）.
A.a
B.b
C.c
D. d练习：(1)判断电磁铁的N、S极. (2)一定要从电流流入端绕起.由安培定则判断螺线管的绕法练习：
