视图与投影

文档属性

名称 视图与投影
格式 rar
文件大小 1.7MB
资源类型 教案
版本资源 北师大版
科目 数学
更新时间 2010-04-19 10:37:00

图片预览

文档简介

课件12张PPT。视图与投影

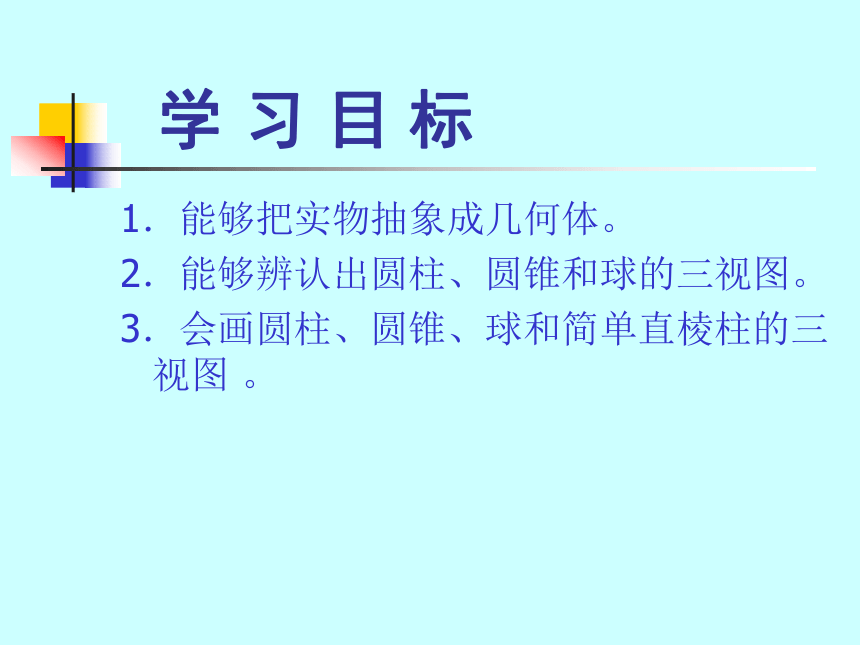

龙渠中学  梁斌林 学 习 目 标 1.能够把实物抽象成几何体。
2.能够辨认出圆柱、圆锥和球的三视图。
3.会画圆柱、圆锥、球和简单直棱柱的三视图 。左视图

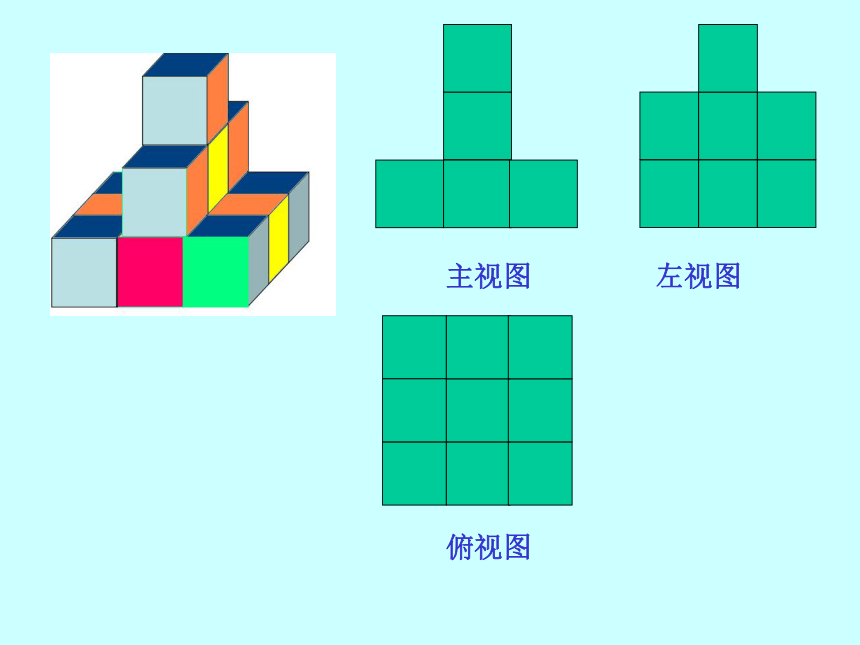

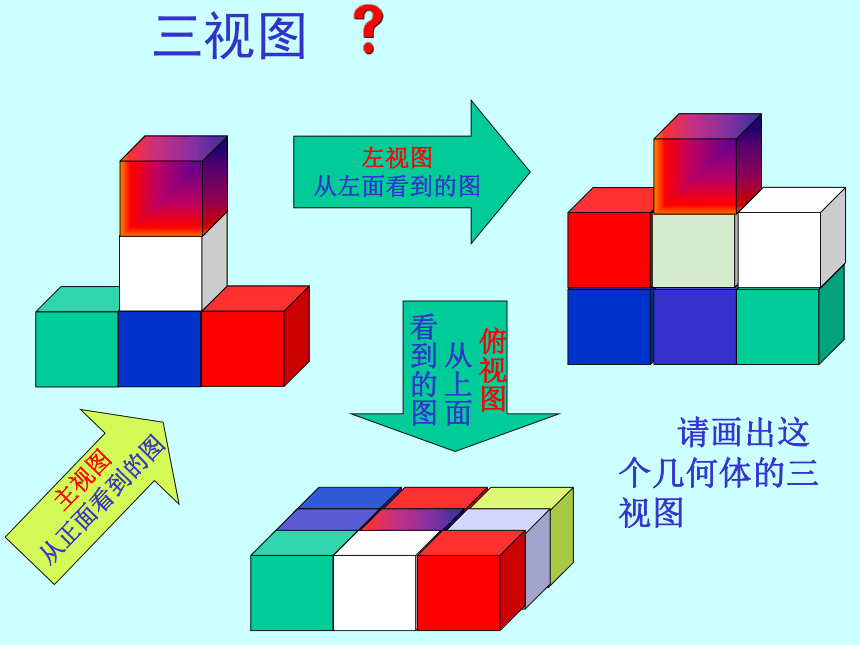

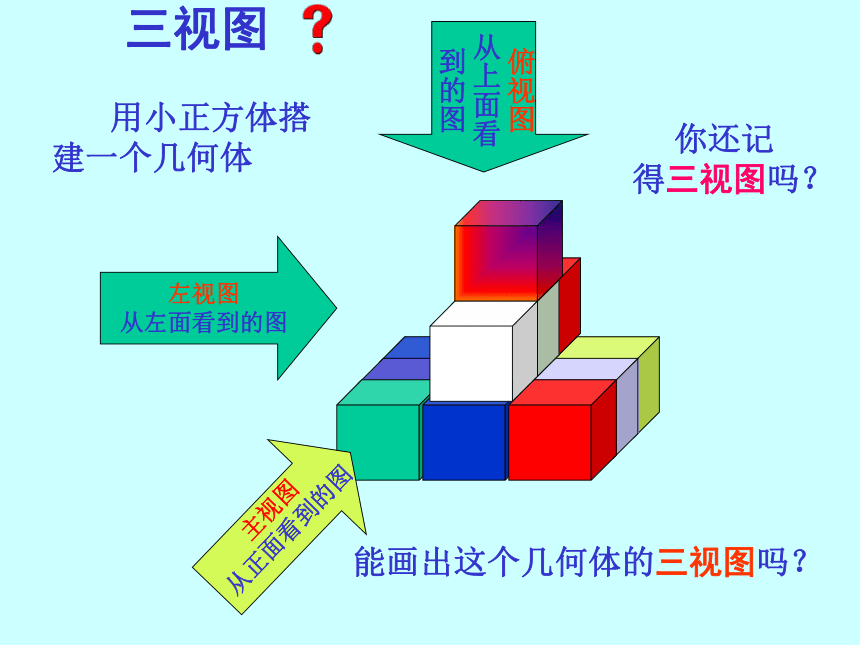

从左面看到的图三视图 用小正方体搭建一个几何体 你还记得三视图吗?能画出这个几何体的三视图吗?三视图左视图
从左面看到的图 请画出这个几何体的三视图左视图主视图俯视图“三视图” 知多少 画一个物体的三视图时,主视图,左视图,俯视图所画的位置如图所示,且要符合如下原则:长对正高平齐宽相等 议一议圆柱圆锥球 下面各图中物体形状分别可以看成什么样的几何体? 从正面,侧面,上面看这些几何体,它们的形状各是什么样的? 正面看:长方体 等腰三角形 圆 侧面看:长方体 等腰三角形 圆 上面看: 圆 圆 圆能画出各物体的三视图吗?上述物体的形状分别可以看成圆柱、圆锥和球。它们的三种视图如下表所示:主视图左视图俯视图 随堂练习: 找出图中每一物品所对应的主视图:三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图

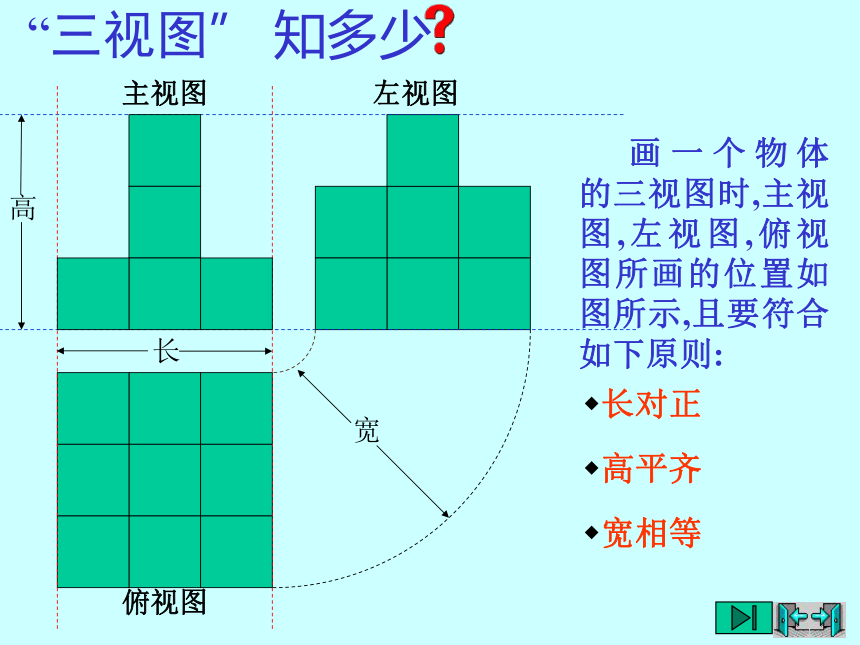

画物体的三视图时,要符合如下原则:
位置:主视图 左视图
俯视图
大小:长对正,高平齐,宽相等. 一、下列各物体从不同的角度观看,它们的形状可能各不相同,请试着从不同的角度想像它们的形状.
二、试从下列各图中找出第一题中各物体的主视图(不考虑大小).
三、从下列各图中找出第一题中各物体的左视图(不考虑大小).
四、试从下列各图中找出第一题中各物体的俯视图(不考虑大小).
