人教版初中物理九年级16.1电压课件

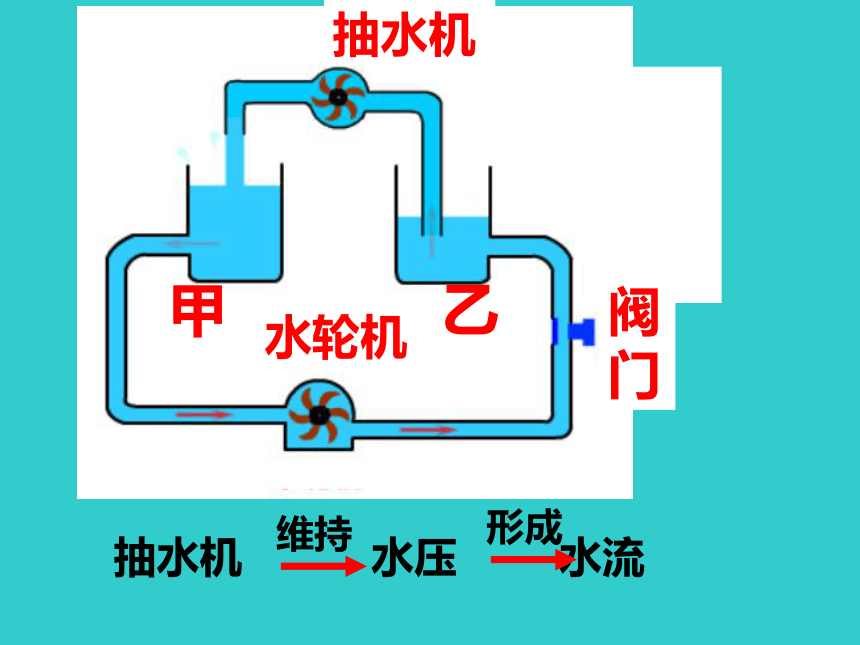

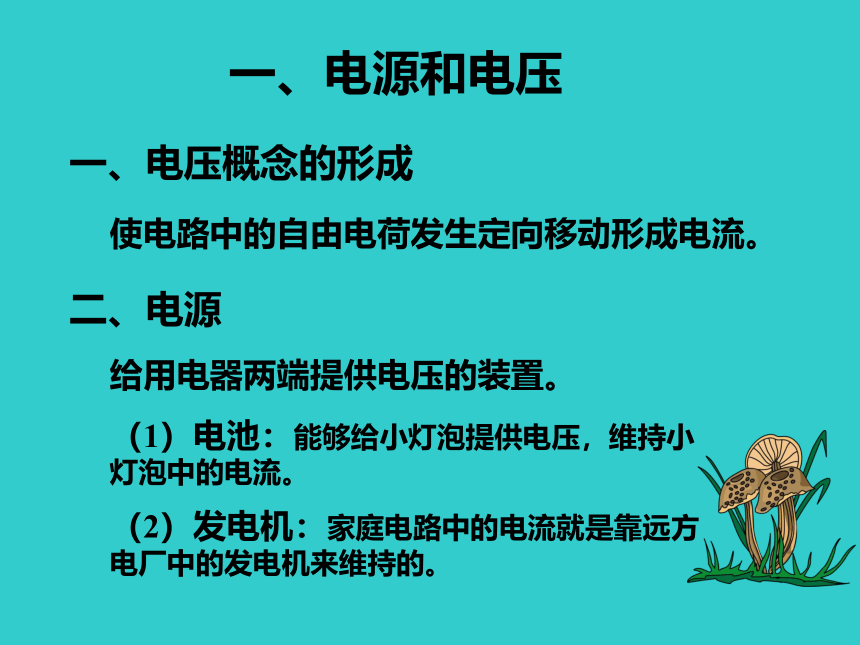

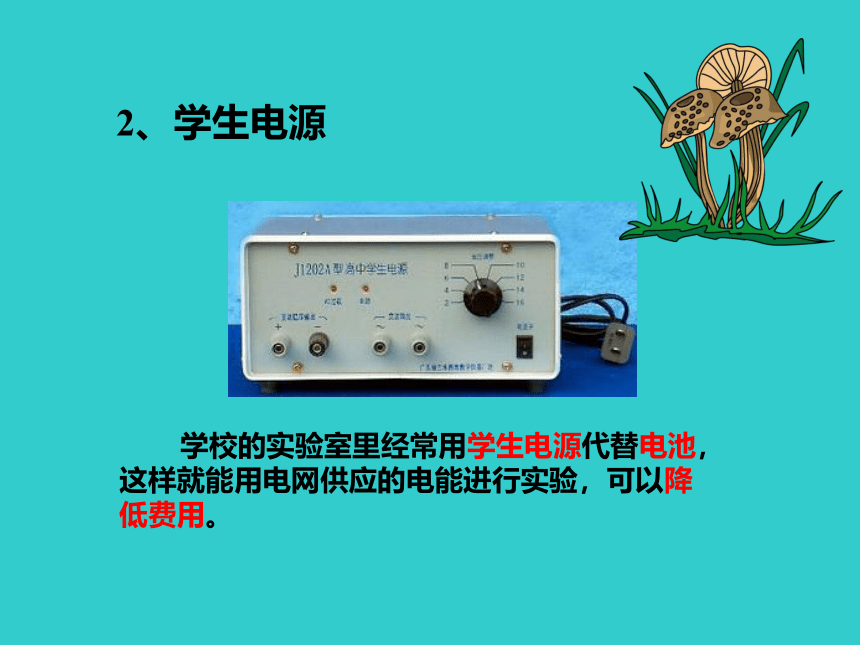

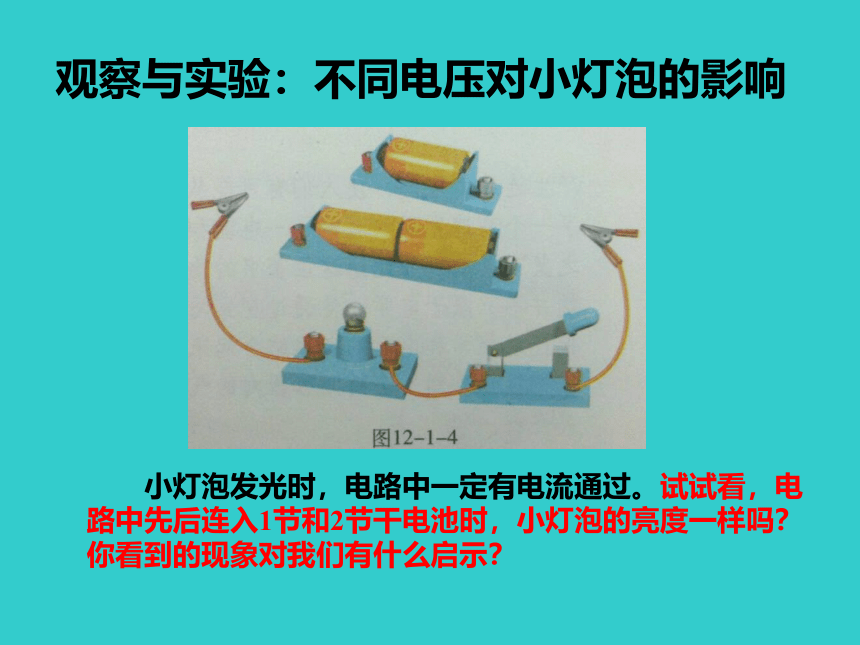

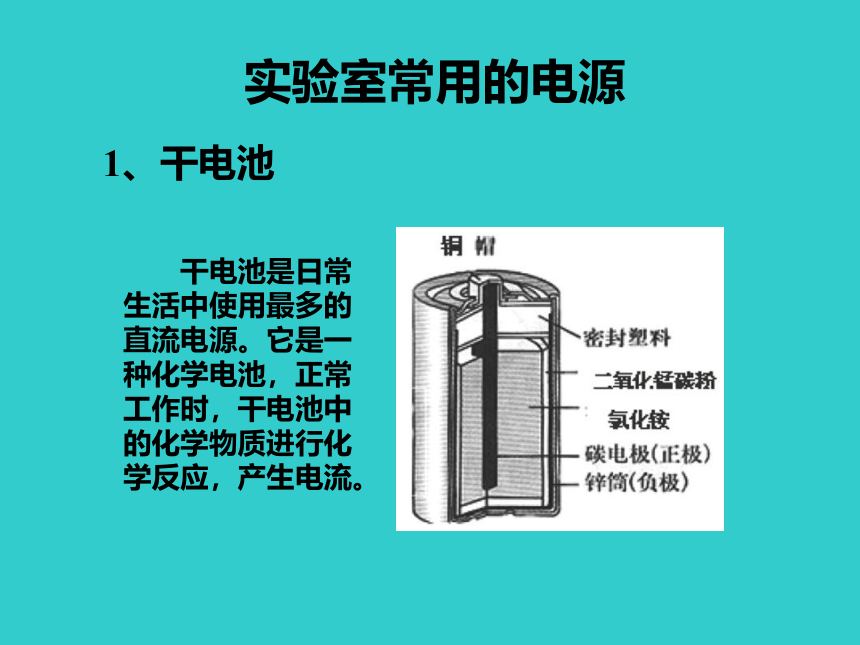

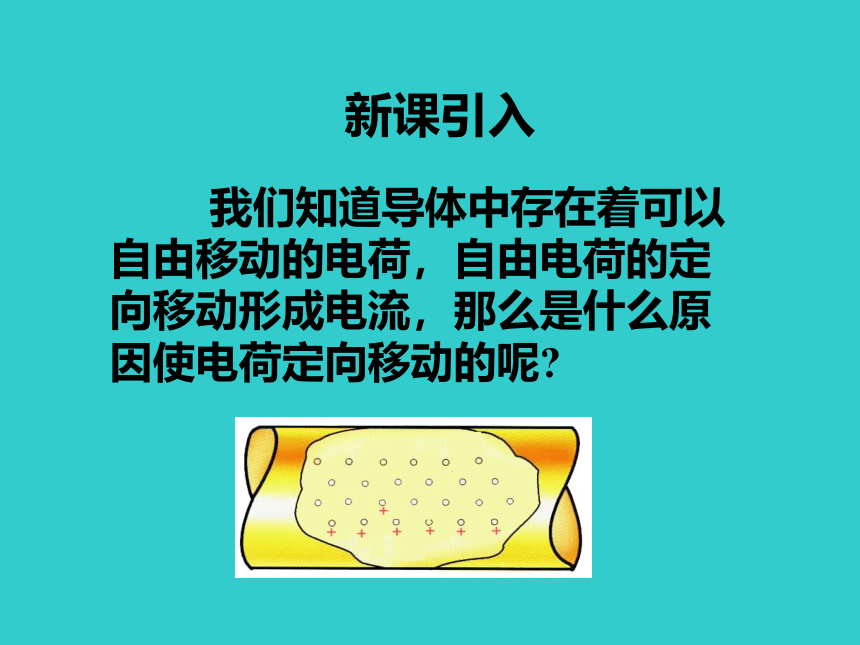

课件29张PPT。同学们想象一下假如我们的生活中没有电会是什么样子？轻轨不能运行卫星不能准确进入预定轨道电视机没有彩色画面冰箱不制冷洗衣机不工作电是怎么来的？第十六章 电压和电阻第一节 电压新课引入 我们知道导体中存在着可以自由移动的电荷，自由电荷的定向移动形成电流，那么是什么原因使电荷定向移动的呢? 水压 水流形成维持电压 电流形成维持水压 水流形成维持使电路中的自由电荷发生定向移动形成电流。 一、电压概念的形成一、电源和电压给用电器两端提供电压的装置。二、电源（1）电池：能够给小灯泡提供电压，维持小灯泡中的电流。（2）发电机：家庭电路中的电流就是靠远方电厂中的发电机来维持的。实验室常用的电源1、干电池 干电池是日常生活中使用最多的直流电源。它是一种化学电池，正常工作时，干电池中的化学物质进行化学反应，产生电流。2、学生电源 学校的实验室里经常用学生电源代替电池，这样就能用电网供应的电能进行实验，可以降低费用。观察与实验：不同电压对小灯泡的影响 小灯泡发光时，电路中一定有电流通过。试试看，电路中先后连入1节和2节干电池时，小灯泡的亮度一样吗？你看到的现象对我们有什么启示？实验结果： 当电路中用1节干电池时，小灯泡较暗，用2节干电池时，小灯泡较亮，这说明电压是有高低的。小灯泡越亮，电池提供的电压越大，流过小灯泡的电流也越大。1、单位：2、单位换算关系：电压的单位与换算、符号(U)伏特（伏）
符号：V kV、mV、μV1 kV=103 V
1V=103 mV
1V=106 μV身边的电压值:一节干电池 U=1.5V实验室用蓄电池每节 U=2V我国照明电压 U=220V动力电压 U=380V产生闪电时的电压 U=104~109V大型发电机电压 U=1.5×104V人体安全电压 U=36V二、电压表2、电路符号：1、电压表：用来测量电压高低的仪器。观察与实验：观察电压表1、电压表的主要标志是什么？2、电压表有几个接线柱？接线柱上标着的符号或数字表示什么意思？3、电压表有几个量程？对应不同量程刻度盘上的分度值分别是多少？常用双量程电压表：0-3V0.1V0.5V0-15V同一刻度线，大量程读数是小量程的5倍实验结论 某次测量中用0—15V量程测某电器两端的电压，但该同学却按 0—3V的量程读数，为1.5V，测得实际电压为？7.5V试一试思考 电压表的使用同样有规范的操作步骤要求，那么怎样将电压表接入电路，并测量用电器两端的电压呢？2、实验时：
a、并联在待测电路两端
b、电流正进负出
d、不超量程，未知电压，先大后小（试触）量程、分度值 、零刻度（调零）1、实验前观察：注意事项想想议议1、在给图中的电路连接电源时，哪端应连接电源正极？哪端应连接电源负极？
2、被测小灯泡两端的电压最大不能超过多少？你能在图上标出电流的方向吗？电压表的读数方法练习I=0.5A U=1.6V三、用电压表测电压观察与实验：练习使用电压表 如图所示，先将电压表接在小灯泡两端，接通电路，读取电压表的示数；再将电压表接在电源两端，接通电路，读取电压表的示数。电压表的两次读数是否相同？实验结果电压表两次的示数是相同的实验结论 在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。思考 为什么电压表要并联在待测电路两端？串联在电路中可以吗？S合上后，灯不亮，电流表无示数
电压表有示数，且为电源电压。思考： 为什么电压表要并联在待测电路两端？串联在电路中可以吗？电压表阻值极大，串联时，电路中电流很微小。
电压表等效为断路用电压表测量L1两端的电压如何连线试一试用电压表测量L2两端的电压如何连线例：某同学使用电压表测电压时，老师提醒他电压表的接法有错误，那么，他接错的地方可能有：①电压表的正负接线柱接反了②电压表的量程选择不当③把电压表串联在电路中
