2016沪粤版九年级物理上册课件：13.5 怎样认识和测量电压 （共15张PPT）

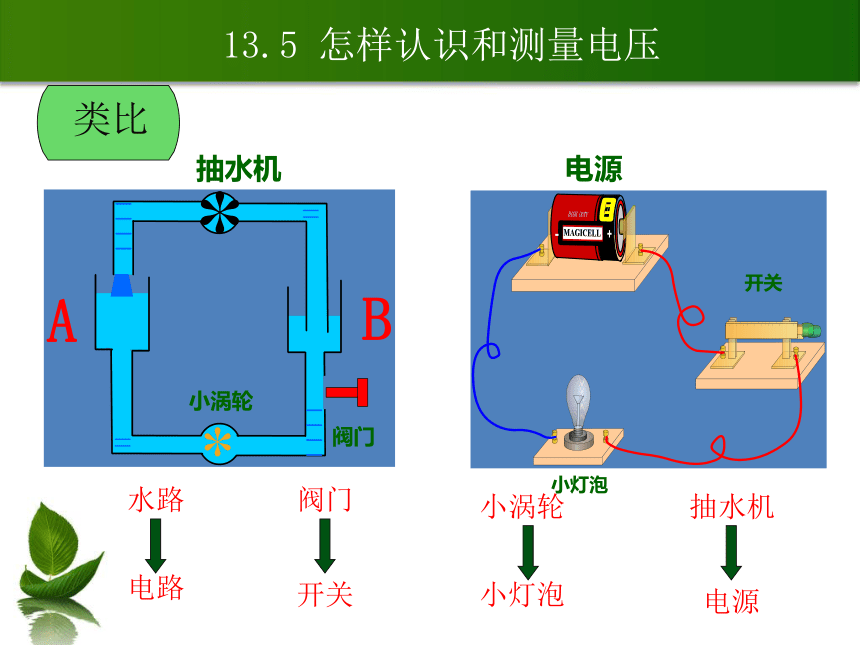

课件15张PPT。13.5 怎样认识和测量电压类比水路电路阀门开关小涡轮小灯泡抽水机电源结论：水压是形成水流的原因1.电压是电路中形成电流的原因抽水机是提供水压的装置2.电源是提供电压的装置电压1.电压的意义 要让一段电路中有电流，它的两端就要有电压（U）。电源的作用就是给用电器两端提供电压。2．电压的单位：
　 国际单位：伏特（volt） ，简称伏（ V ）
　 常用单位：千伏（kV）；毫伏（mV）
　 换算：　　1 kV =1 000 V= 103 V

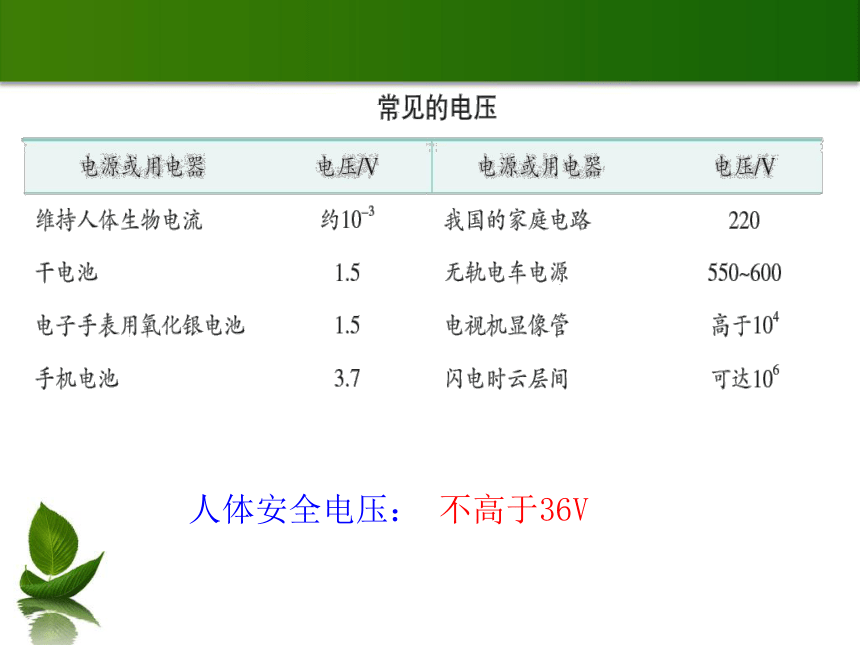

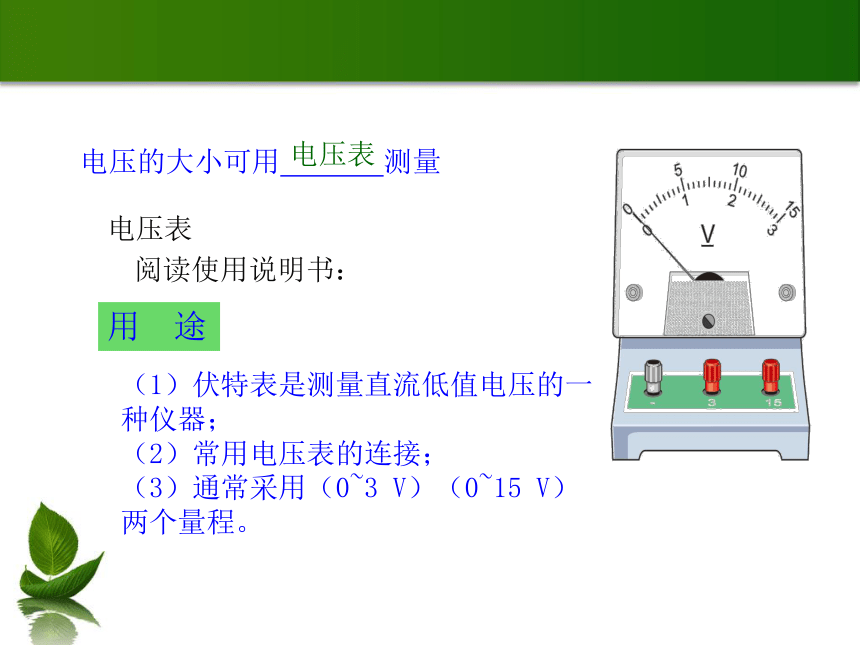

　　　　　　　1 mV =0.001 V= 10-3 V人体安全电压：不高于36V电压的大小可用 测量电压表电压表阅读使用说明书：用　途（1）伏特表是测量直流低值电压的一种仪器；
（2）常用电压表的连接；

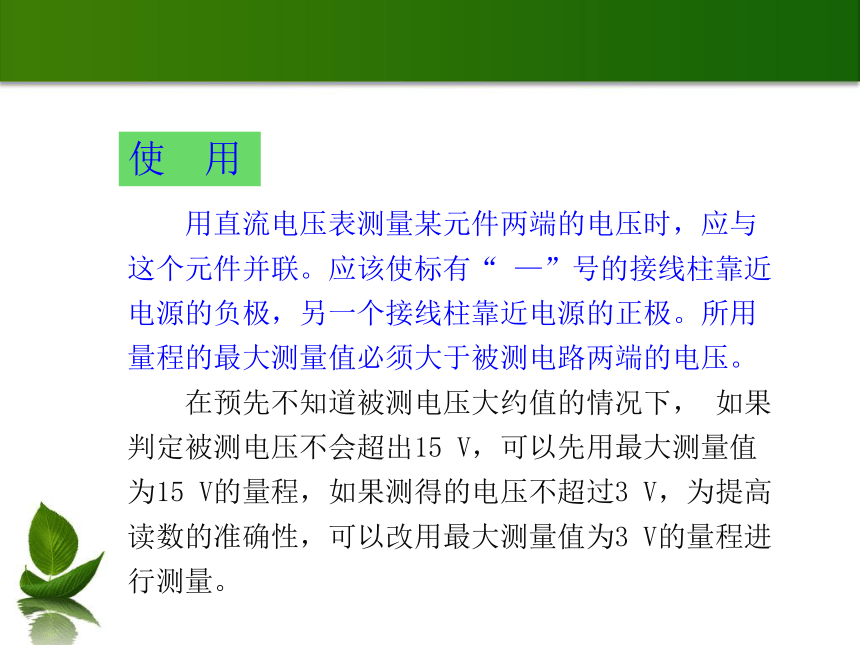

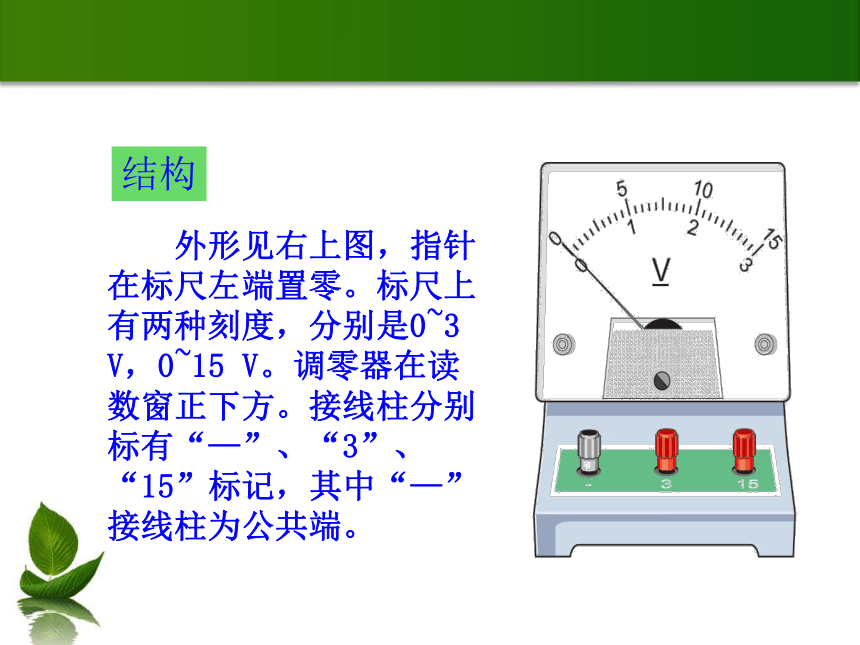

（3）通常采用（0~3 V）（0~15 V）两个量程。结构　　外形见右上图，指针在标尺左端置零。标尺上有两种刻度，分别是0~3 V，0~15 V。调零器在读数窗正下方。接线柱分别标有“—”、“3”、“15”标记，其中“—”接线柱为公共端。 使 用　　用直流电压表测量某元件两端的电压时，应与这个元件并联。应该使标有“ —”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。所用量程的最大测量值必须大于被测电路两端的电压。
　　在预先不知道被测电压大约值的情况下， 如果判定被测电压不会超出15 V，可以先用最大测量值为15 V的量程，如果测得的电压不超过3 V，为提高读数的准确性，可以改用最大测量值为3 V的量程进行测量。提 示　　（1）调零（把指针调到零刻度）后，把电压表与被测电路并联接入电路（只能与被测部分并联），“—”接线柱靠近电源的负极，“3”或“15”接线柱靠近电源的正极。　　（2）3 V量程用“—”和“3”两接线柱，标尺每小格0.l V，每大格l V；15 V量程用“—”和“15”两接线柱，标尺每小格0.5 V，每大格5 V。　　（3）估计被测电压，选择适当量程。如果判定被测电压不会超出15 V，可以先用最大测量值为15 V的量程。如果测得的电压不超过3 V，为提高读数的准确性，可以改用最大测量值为3 V的量程。活 动练习用电压表测量电压（1）电压表该如何连接在电路中？
（2）电压表的两个接线柱该连接在什么位置？
（3）什么情况下使用标有“3”字样的接线柱，什么情况下使用标有“15”字样的接线柱？在不知道被测电压的情况下，该怎么选择量程？电压表的读数　　读数步骤：第一步，看量程；第二步，看最小分度值；第三步，读数。1.图中电压表的读数是多少量程0~3 V 1.6 V量程0~15 V 8 V2.下列关于电压的说法中不正确的是　(　　)A.只要电路两端有电压,电路中就一定有电流
B.电压是使电路中形成电流的原因
C.电路中有电流时,电路两端就一定有电压
D.电源是提供电压的装置A4.关于如图所示的电表,下列说法不正确的是　(　　)A.它是一只电压表
B.它的示数一定是1.7 V
C.它的示数可能是8.5 V
D.它有一个“-”接线柱和两个“+”接线柱
B电压1.电压的作用:使电路中有持续的_____。2._____提供电压。3.单位换算关系:1 kV= ______V,1 V= ______mV。电压表使用规则1.电压表要与被测电路_____。2.电压表接进电路时,应当使电流从其______接线柱流入,从______接线柱流出。3.被测电压不要超过电压表的_____。电流电源10001000并联“+”“-”量程
