2016沪粤版九年级物理上册课件：13.6 探究串、并联电路中的电压 （共13张PPT）

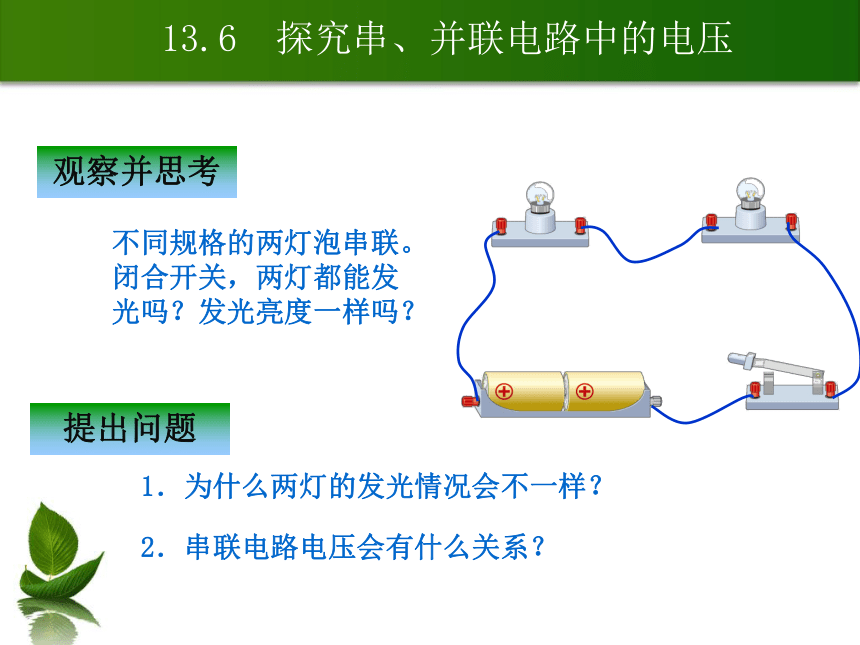

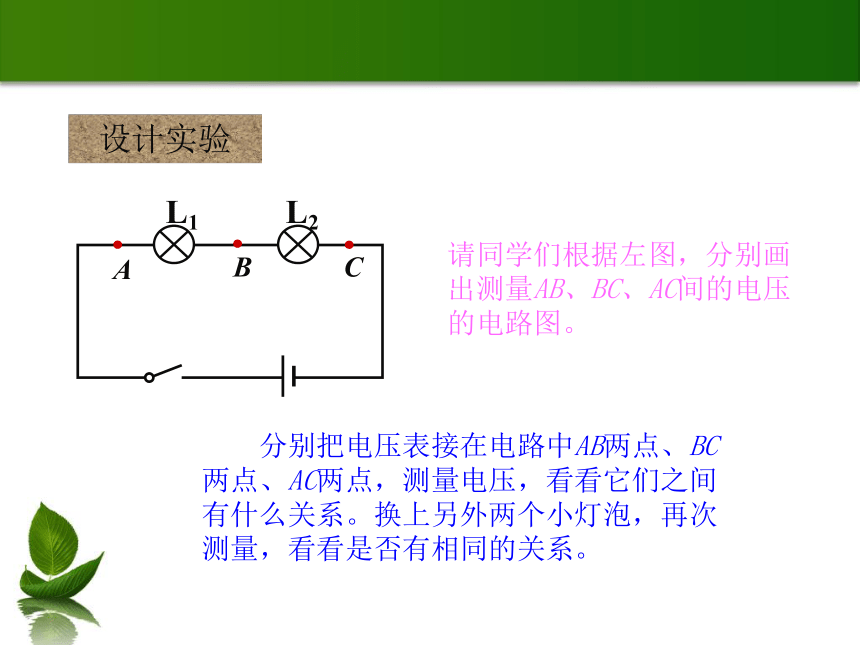

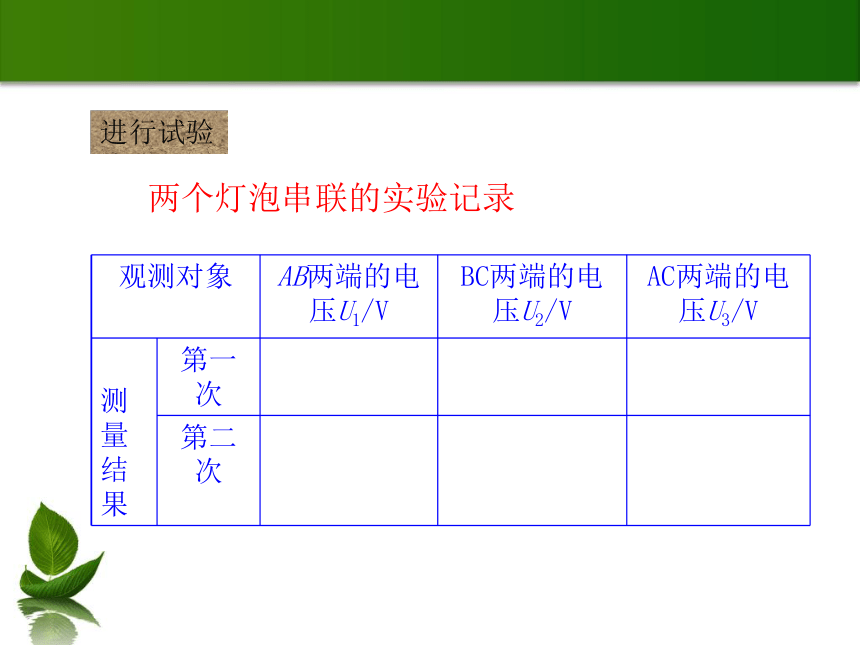

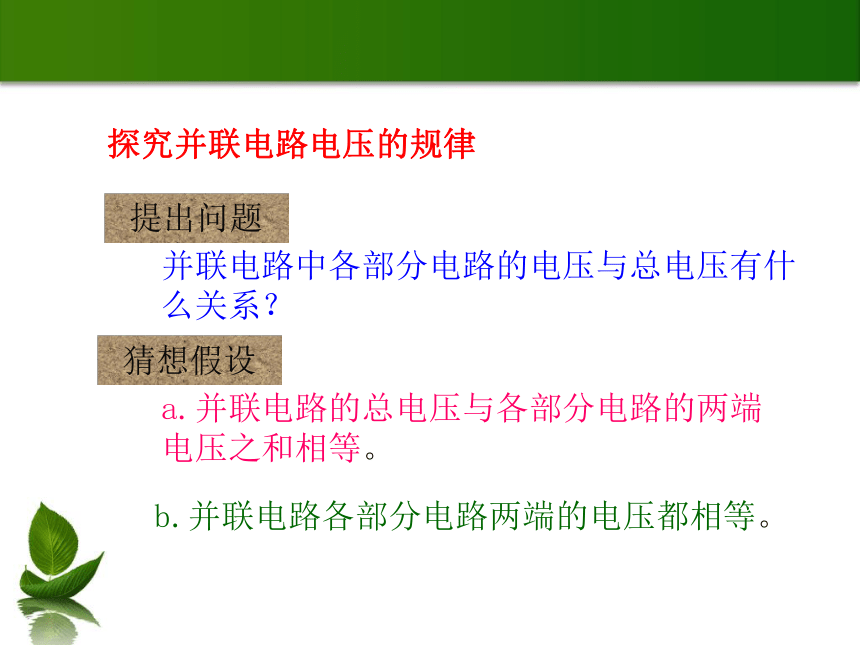

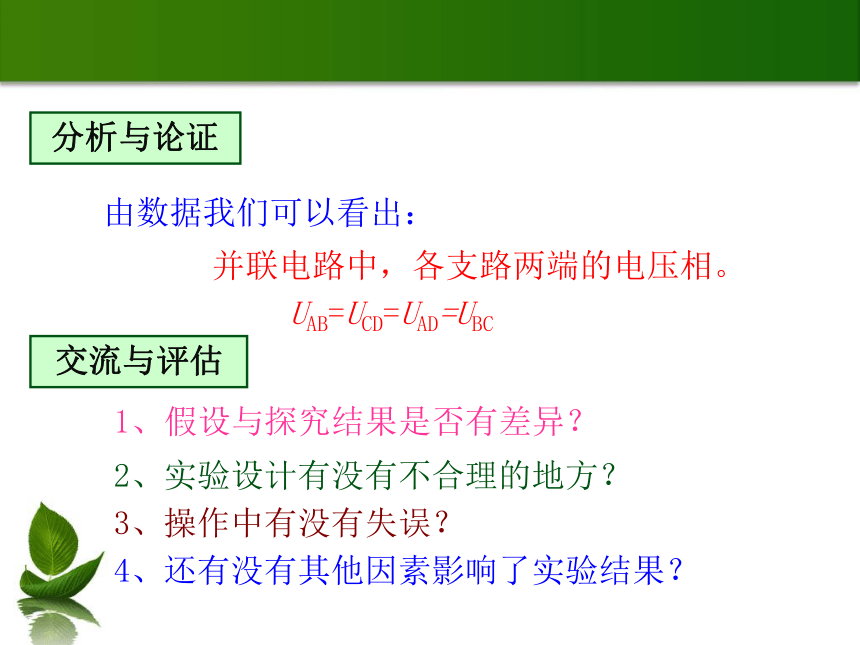

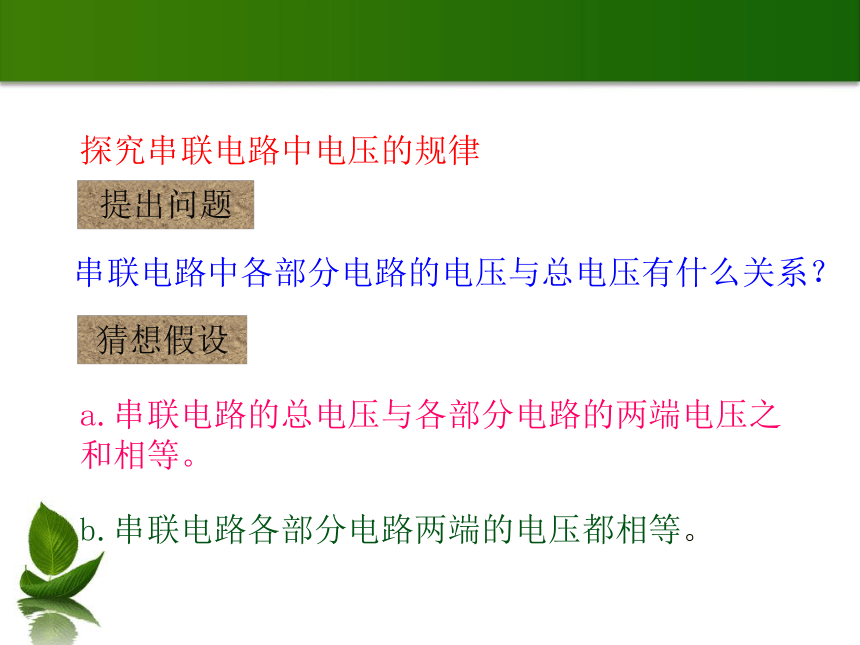

课件13张PPT。13.6 探究串、并联电路中的电压观察并思考不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？ 提出问题1．为什么两灯的发光情况会不一样？2．串联电路电压会有什么关系？ 探究串联电路中电压的规律提出问题串联电路中各部分电路的电压与总电压有什么关系？猜想假设a.串联电路的总电压与各部分电路的两端电压之和相等。b.串联电路各部分电路两端的电压都相等。设计实验请同学们根据左图，分别画出测量AB、BC、AC间的电压的电路图。 分别把电压表接在电路中AB两点、BC两点、AC两点，测量电压，看看它们之间有什么关系。换上另外两个小灯泡，再次测量，看看是否有相同的关系。进行试验两个灯泡串联的实验记录 分析与论证由数据我们可以看出：并联电路中，各支路两端的电压相。UAB=UCD=UAD=UBC 交流与评估1、假设与探究结果是否有差异？2、实验设计有没有不合理的地方？3、操作中有没有失误？4、还有没有其他因素影响了实验结果？探究并联电路电压的规律提出问题并联电路中各部分电路的电压与总电压有什么关系？猜想假设a.并联电路的总电压与各部分电路的两端电压之和相等。b.并联电路各部分电路两端的电压都相等。设计实验 请同学们根据左图，分别画出测量L1、L2、电源间的电压的电路图。 分别把电压表接在电路中，测出L1两端、L2两端、电源两端的电压，看看它们之间有什么关系。换上另外两个小灯泡L1、L2，多测量几次，看看是否有相同的关系。进行试验两个灯泡串联的实验记录 分析与论证由数据我们可以看出：并联电路中，各支路两端的电压相等。UAB=UCD=UAD=UBC交流与评估1、假设与探究结果是否有差异？2、实验设计有没有不合理的地方？3、操作中有没有失误？4、还有没有其他因素影响了实验结果？1.现有4节干电池，下列说法正确的是（ ）
A.每一节干电池的电压都与电池组总电压相同
B.四节干电池都串联时，总电压跟任何一节电池电压一样大
C.四节干电池并联时，总电压等于四节电池的和
D.这四节干电池可组成6V的电源D2.在如图所示的电路中,闭合开关后，电压表的示数将(　　)
A.不变
B.增大
C.减小
D.无法确定
B3.如图所示电路中，电源电压不变，闭合开关后，电压表V1的示数为9伏，电压表V2的示数为3.8伏，则灯L1两端的电压为____V，则灯L2两端的电压为______V，则电源的电压为______V．
解析：从电路图可以看出V1测量的是L1两端的电压U1，V2测量的是L2两端的电压U2，从题意知道：U1=9V，U2=3.8V，
所以电路中的总电压为：U=U1+U2=9V+3.8V=12.8V
故答案为：9 3.8 12.8并联电路电压的规律：
在并联电路中，各支路两端的电压相等
U=U1=U2=…Un串联电路的电压规律：
串联电路的总电压等于各部分电路两端的电压之和
U=U1+U2+…Un
