2016沪粤版九年级物理上册课件：15.3 怎样使用电器正常工作 （共13张PPT）

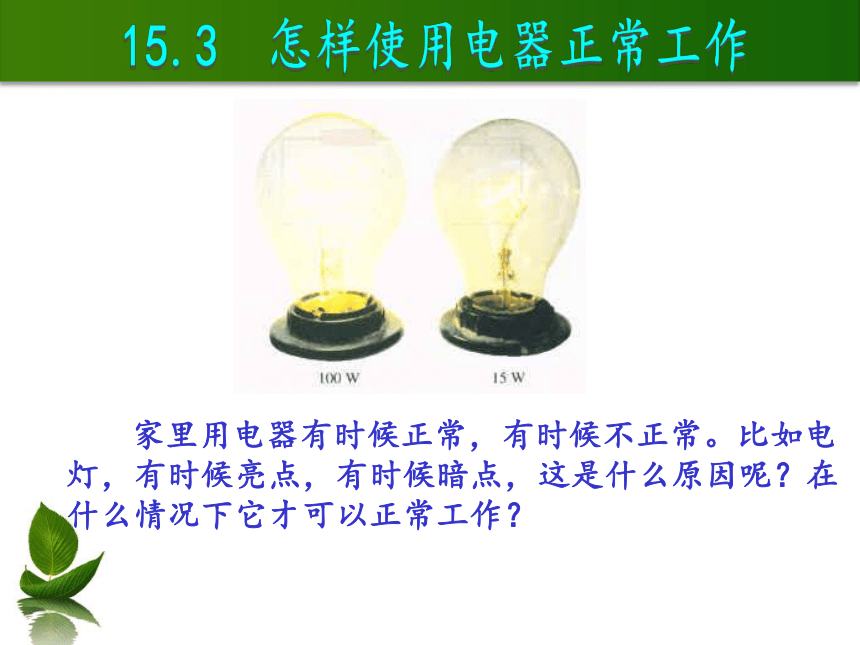

课件13张PPT。15.3 怎样使用电器正常工作 家里用电器有时候正常，有时候不正常。比如电
灯，有时候亮点，有时候暗点，这是什么原因呢？在

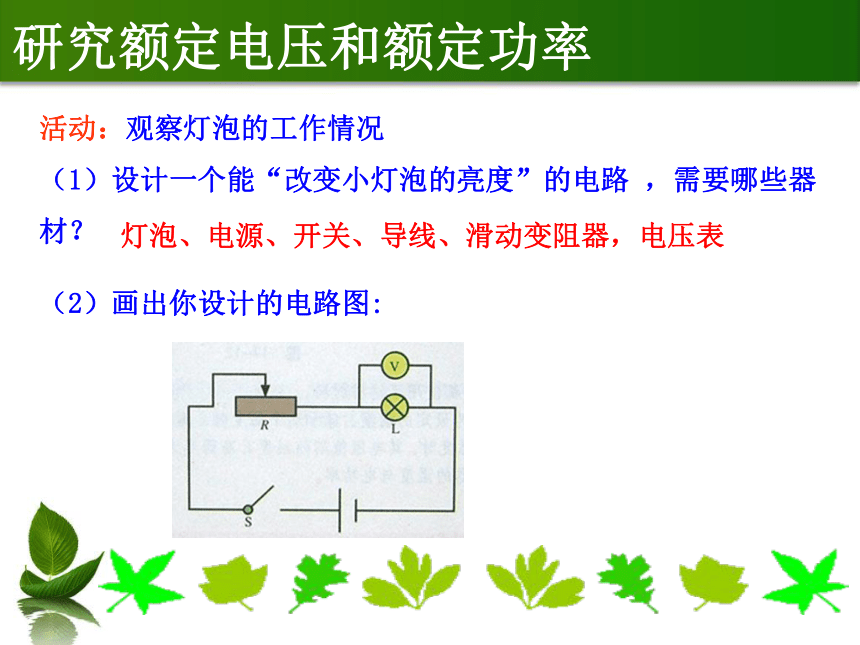

什么情况下它才可以正常工作？1.额定电压：把用电器正常工作时所需要的电压，叫额定电压。2.额定功率：在额定电压下工作时所消耗的功率，叫额定功率。研究额定电压和额定功率 活动：观察灯泡的工作情况
（1）设计一个能“改变小灯泡的亮度”的电路 ，需要哪些器材？（2）画出你设计的电路图:灯泡、电源、开关、导线、滑动变阻器，电压表

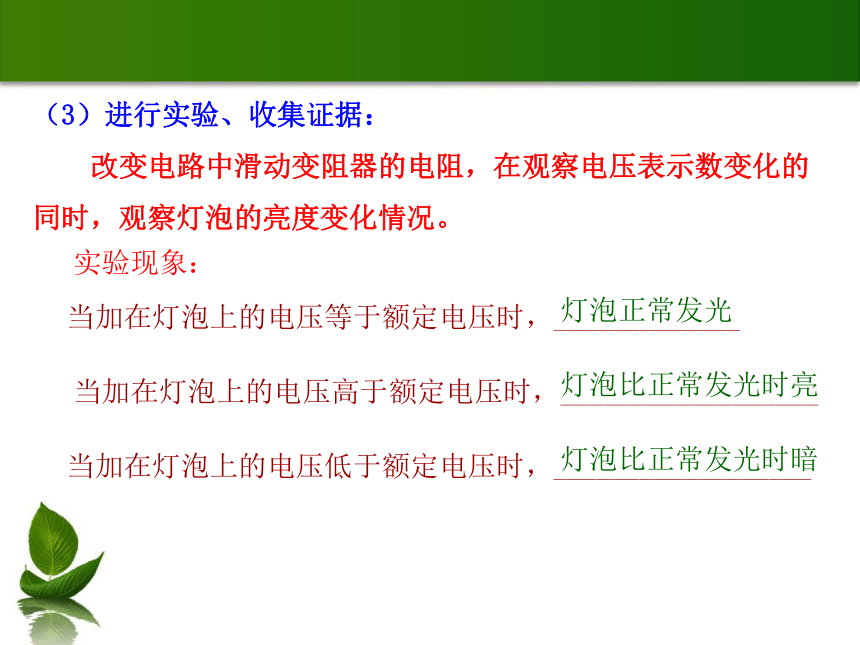

（3）进行实验、收集证据：

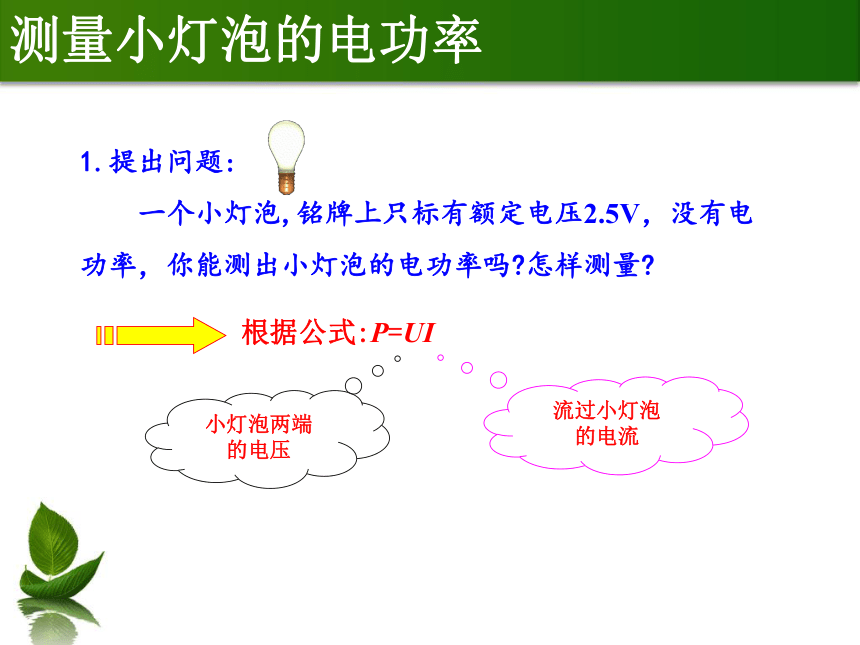

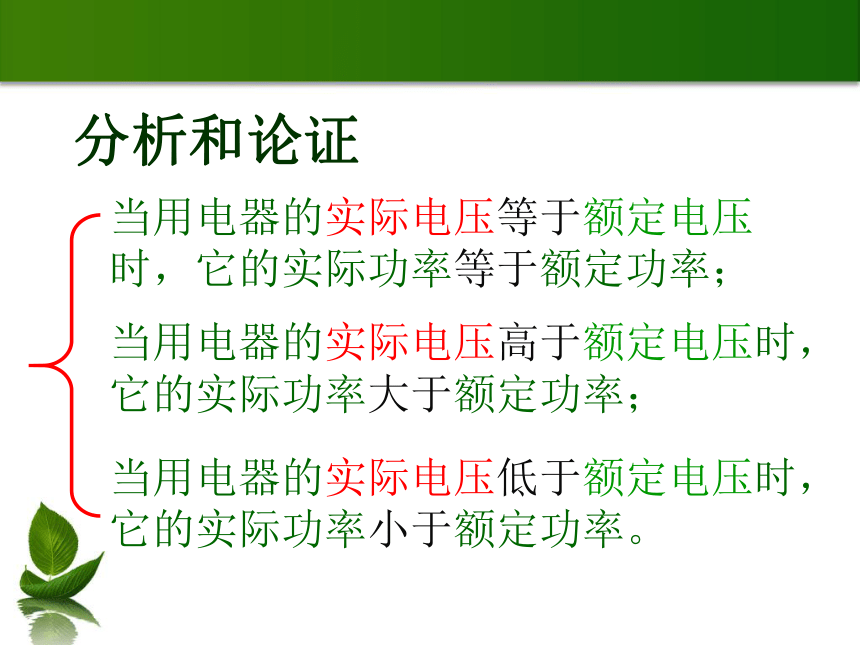

改变电路中滑动变阻器的电阻，在观察电压表示数变化的同时，观察灯泡的亮度变化情况。实验现象：当加在灯泡上的电压等于额定电压时，_____________当加在灯泡上的电压高于额定电压时，__________________当加在灯泡上的电压低于额定电压时，__________________灯泡正常发光灯泡比正常发光时亮灯泡比正常发光时暗分析和论证当用电器的实际电压等于额定电压时，它的实际功率等于额定功率；当用电器的实际电压高于额定电压时，它的实际功率大于额定功率；当用电器的实际电压低于额定电压时，它的实际功率小于额定功率。1.提出问题: 一个小灯泡,铭牌上只标有额定电压2.5V，没有电功率，你能测出小灯泡的电功率吗?怎样测量?根据公式:P=UI小灯泡两端
的电压流过小灯泡
的电流测量小灯泡的电功率 2.设计实验：
讨论：为什么要用一个滑动变阻器?（1）保护电路
（2）可以调节小灯泡两端电压3.进行实验　　小灯泡的额定电压是_______V。 2.5由此可得出小灯泡的额定功率是_______W。小灯泡实际消耗的电功率不一定等于额定功率。4、分析论证:＜＞暗亮烧毁思考1：小明同学拿起一只灯泡标有“220V 25W”字样，他将此灯与“220V 40W”的灯泡并联，接到220伏的电路中哪个灯泡会更亮一些？ 思考2：把这两个灯泡(“220V 25W”， “220V 40W”)串联起来，接到220伏的电路中，哪个灯泡消耗的功率大？（或哪个更亮）例:一只标有 “PZ220－100”的灯泡，若现测得它两端的电压为200伏，则这只灯泡的实际功率是多少？分析：“PZ220－100”表示额定电压为220伏，额定功
率为100瓦，而现在灯泡实际电压为200伏，不等于额定
电压。则实际功率也不等于额定功率。只有灯泡的电阻
不变，所以先算电阻R。例2：把“PZ220-40”的灯泡分别接到220V和110V的电路中，灯泡实际消耗的电功率各为多少？（假设灯丝的电阻不随温度变化而变化）解：（1）灯泡接在220V的电路中时，其实际功率就是它的额
定功率，因此：P1=P额=40W。（2）灯泡接在110V的电路中时∵灯泡的电阻不变当小灯泡U实=U额时，P实=P额；当小灯泡U实>U额时，P实>P额；当小灯泡U实
