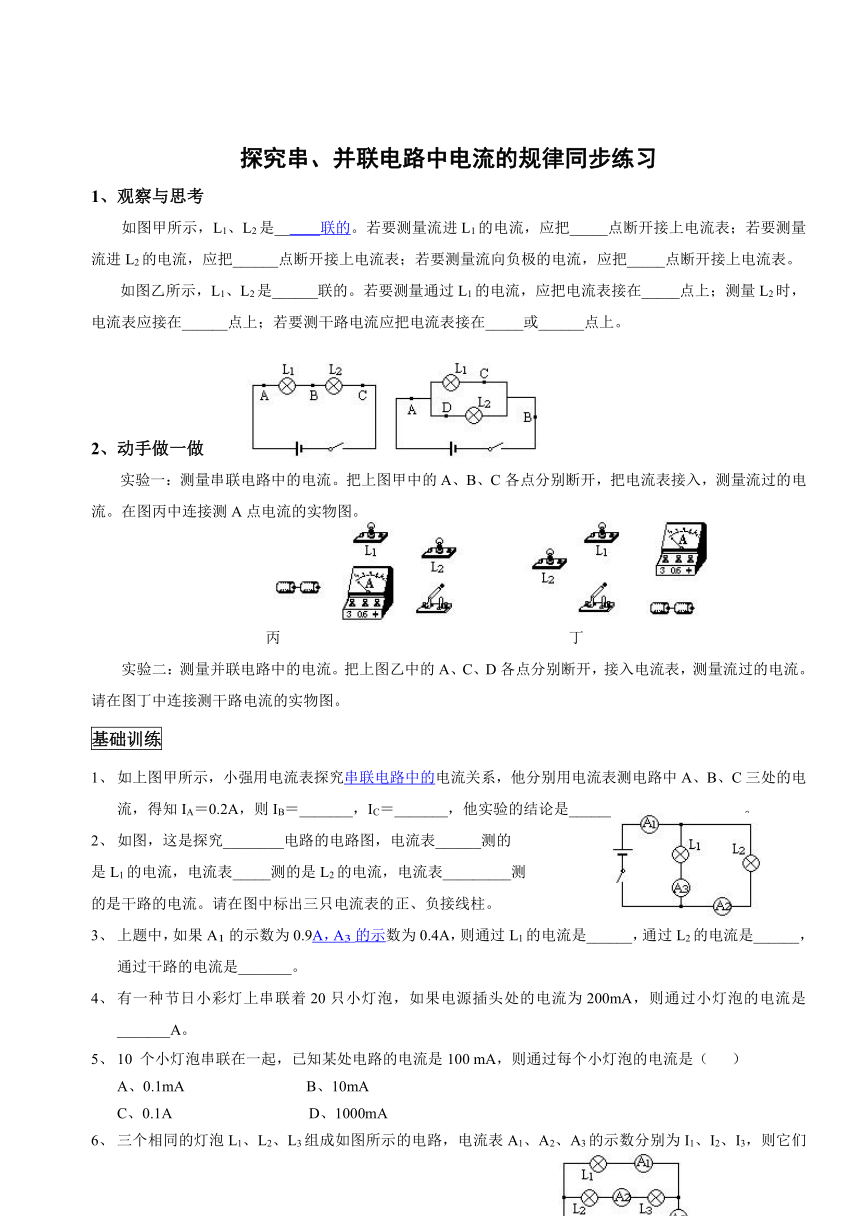

人教版九年级物理15.5串、并联电路中电流的规律 同步练习

探究串、并联电路中电流的规律同步练习
1、观察与思考
如图甲所示，L1、L2是______联的
( http: / / www.21cnjy.com )。若要测量流进L1的电流，应把_____点断开接上电流表；若要测量流进L2的电流，应把______点断开接上电流表；若要测量流向负极的电流，应把_____点断开接上电流表。
如图乙所示，L1、L2是______联的。若要测量通过L1的电流，应把电流表接在_____点上；测量L2时，电流表应接在______点上；若要测干路电流应把电流表接在_____或______点上。
甲
乙
2、动手做一做
实验一：测量串联电路中的电流。把上图甲中的A、B、C各点分别断开，把电流表接入，测量流过的电流。在图丙中连接测A点电流的实物图。
丙
丁
实验二：测量并联电路中的电流。把上图乙中的A、C、D各点分别断开，接入电流表，测量流过的电流。请在图丁中连接测干路电流的实物图。
基础训练
如上图甲所示，小强用电流表探究串联电路中的
( http: / / www.21cnjy.com )电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2A，则IB＝_______，IC＝_______，他实验的结论是_______________________。
如图，这是探究________电路的电路图，电流表______测的
是L1的电流，电流表_____测的是L2的电流，电流表_________测
的是干路的电流。请在图中标出三只电流表的正、负接线柱。
上题中，如果A1的示数为0.9A，A3的示
( http: / / www.21cnjy.com )数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。
有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。
10
个小灯泡串联在一起，已知某处电路的电流是100
mA，则通过每个小灯泡的电流是（
）
A、0.1mA
B、10mA
C、0.1A
D、1000mA
三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（
）
A、I1＝I2
B、I3＝I1＋I2
C、I1＝I2＋I3
D、I2＝I3
如图所示，电路中能正确测出通过灯L2的电流的是：(
)
如图所示，用电流表测干路中电流的电路图，正确的是：(
)
如图，三个电流表A1
、A2、、A3的示数分别为I1、I2、I3
，它们的大小关系是：(
)
A、I1＝I2＝I3
B、I1>I2＝I3
C、I1>I2>I3
D、I1>
I3>
I2
如图所示，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是：(
)
A、2∶3
B、3∶1
C、1∶2
D、2∶1
如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。
探究串、并联电路中电流的规律
答案
1、0.2A
0.2A
( http: / / www.21cnjy.com )
串联电路中各处电流都相等
2、并联
A3
A2
A1
标正负极(略)
3、0.4A
0.5A
0.9A
4、0.2
5、C
6、C
7、D
8、B
9、D
10、B
11、如图19
