课件18张PPT。第一章 运动的描述§1.4 实验 用打点计时器测速度 课堂活动 测定物体的运动速度并不是一件容易的事,特别是物体的速度在不断变化时.为了简化，我们今天只研究物体的直线运动.当物体沿直线运动时,其位移在不断变化,要研究物体的运动,我们首先要准确记录物体的运动信息.怎样记录呢?小游戏：两位同学一组，一位同学牵动一条长纸带使纸带沿直线向前移动；另一位同学手拿一支彩笔固定在纸带正上方，听口令每隔1s钟用画笔在纸上点一个点。 现在可以测出这位同学的手运动的速度了吗? 试一试你能不能给这种方法取个名字？留迹法这样测量准确吗？原因在哪？如果有一种打点时间间隔严格相等的仪器，问题就可以解决了.
一`两种打点计时器电磁打点计时器电火花计时器一`两种打点计时器1、电磁打点计时器
（1）原理

（2）构造


（3）工作电压：

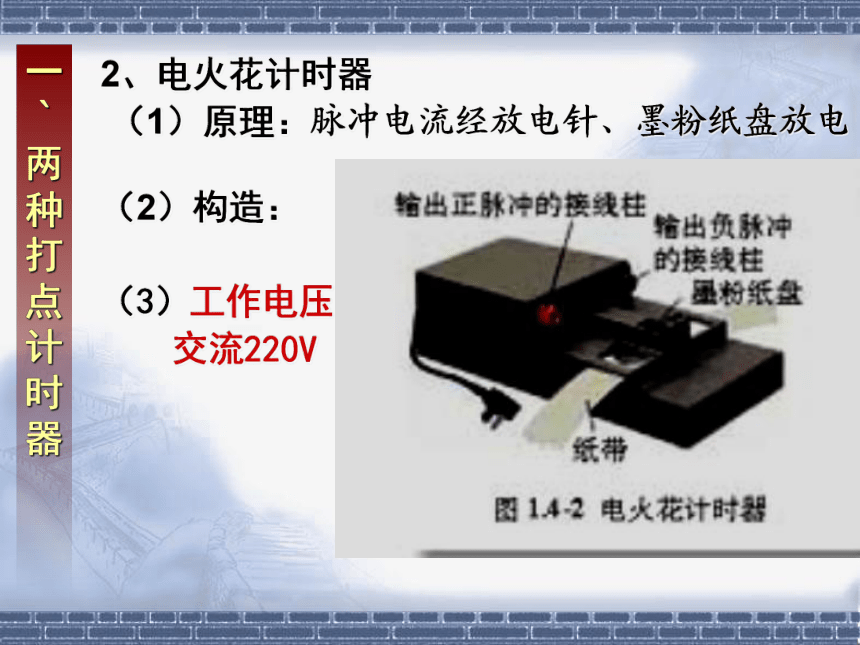

6V以下直流？交流？一`两种打点计时器2、电火花计时器
（1）原理：脉冲电流经放电针、墨粉纸盘放电
（2）构造：
（3）工作电压

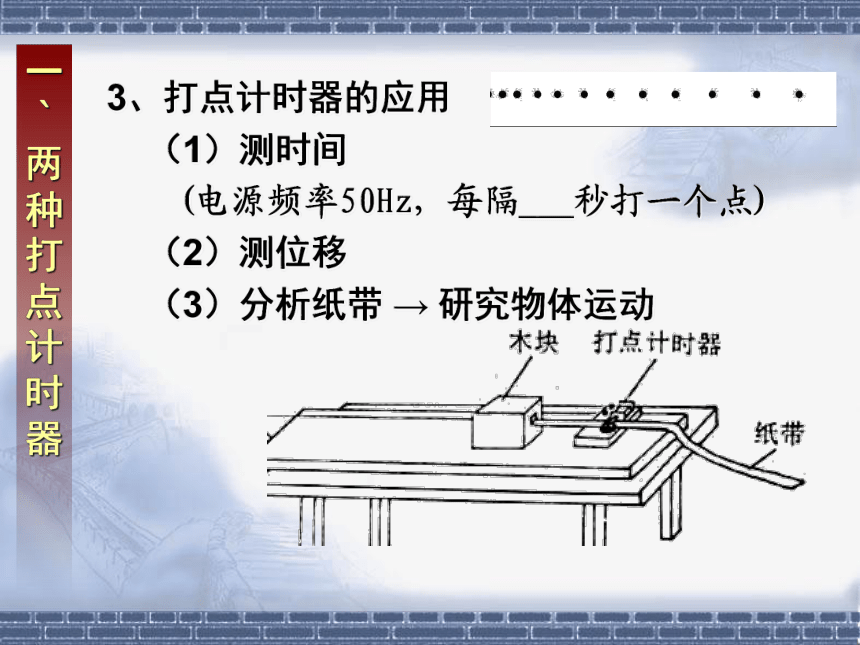

交流220V一`两种打点计时器一`两种打点计时器3、打点计时器的应用
（1）测时间
(电源频率50Hz，每隔___秒打一个点)
（2）测位移
（3）分析纸带 → 研究物体运动 打点计时器是高中物理实验中常用的仪器，用它进行实验之前应该事先熟悉他的使用方法。 1.把打点计时器固定在桌子上，对照老师准备的说明卡了解他的结构。 2.按照说明把纸带装好。 3.启动电源，用手水平地拉纸带，纸带上就打出一行小点。随后立即关闭电源。二`练习使用打点计时器 4.取下纸带，从能够看清的某个点开始，往后数出若干个点。 如果数出n个点，这些点划分出来的间隔数是多少？由此计 算出纸带从第一个点到第n个点的运动时间。5.用刻度尺测量出第一个点到第n个点的距离。 在进行实际测量之前，自己应设计一个表格，用来记录以上测量值。?数据记录在哪呢？二`练习使用打点计时器探究纸带的处理 ——1.测平均速度
疏密与速度的关系（1）需测量的物理量：
（2）关系式：
?初识制表看书并回答：
? 哪几个时刻？如何确定？为何这样定？
? 如何设计表格？
?头脑风暴2.如何测出E点的瞬时速度？原则：
准确性 可行性三 `测瞬时速度1、测量原理
2、测量几个时刻的瞬时速度看书并回答：
? 哪几个时刻？如何确定？为何这样定？
? 如何设计表格？?体会展示细节，有助于更好的研究过程?频闪照相四 `用图像表示速度1、图像特点：直观
2、常用作图法
（1）描点作图
（2）据函数关系式作图
3、作图步骤
（1）建系 （2）描点 （3）作图少了什么？4、速度－时间图像（v-t graph）手是如何运动的？0 1 2 3 4 5 6 70.6
0.5
0.4
0.3
0.2
0.1
t/10-1sv/(m·s-1)四：用图象表示速度
