江苏省连云港市灌南华侨双语学校2016-2017学年高二上学期第一次月考物理（理）试题（无答案）

灌南华侨高级中学2016—2017学年度第一学期第一次检测
高二物理试卷（理）
（分值：100分
时间：60分钟）
一、单项选择题（
每题3分，共18分）
1、一太阳能电池板，测得它的开路电压为800ｍＶ，短路电流为40ｍＡ，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是
(
)
Ａ、0.10Ｖ
Ｂ、0.20Ｖ
Ｃ、0.30Ｖ
Ｄ、0.40Ｖ
2、在某段电路中，其两端电压为U，通过的电流为I，通电时间为t，若该电路电阻为R，则关于电功和电热的关系，下列结论不正确的是
（
）
A、在任何电路中，电功UIt=I2Rt
B、在任何电路中，电功为UIt，电热为I2Rt
C、在纯电阻电路中，UIt=I2Rt
D、在非纯电阻电路中，UIt≥I2Rt
3、如图所示A灯与B灯的电阻相同，当滑动变阻器R的滑动片P向上滑动时，两灯亮度变化是
（
）
A、A灯变亮，B灯变亮
B、A灯变暗，B灯变亮
C、A灯变暗，B灯变暗
D、A灯变亮，B灯变暗
4、在图所示的电路中，R2为定值电阻，R1为滑动变阻器，当滑动变阻器的滑片P向左滑动时（
）
电流表示数变大，电压表示数变小
电流表示数变小，电压表示数变大
电流表和电压表示数都变小
电流表和电压表示数都变大
5．如图电路中，当变阻器R的滑片P向下滑动时，电压表和电流表的示数变化的情况是(
)
A
V和A的示数都变大
B
V和A的示数都变小
C
V的示数变大，A的示数变小
D
V的示数变小，A的示数变大
6、如图所示的电路中，调节滑动变阻器，电压表的读数由6V变为5V，电流表读数的变化量为0.5A，则下列说法中正确的是：
（
）
电流表的读数变小了，电源的内阻为10Ω
电流表的读数变大了，电源的内阻为20Ω
电流表的读数变大了，电源的内阻为2Ω
D、由于不知道电流表的具体读数，因此无法计算电源的内阻
二、多项选择题（
每题4分共16分）
7、如图所示，A、B两图分别为测灯泡电阻R的电
路图，下述说法正确的是(
)
A、
A图的接法叫电流表外接法，B图的接法叫
电流表的内接法
B、A中R测
＜R真，B中R测＞R真
C、A中误差由电压表分流引起，为了减小误差，就使R<D、B中误差由电流表分压引起，为了减小误差，应使R>>RA
，故此法测较大电阻好
8．铅蓄电池的电动势为2V，这表示
（
）
A
电路中每通过1C电量，电源把2J的化学能转变为电能
B
蓄电池两极间的电压为2V
C
蓄电池能在1s内将2J的化学能转变成电能
D
蓄电池将化学能转变成电能的本领比一节干电池（电动势为1．5V）的大

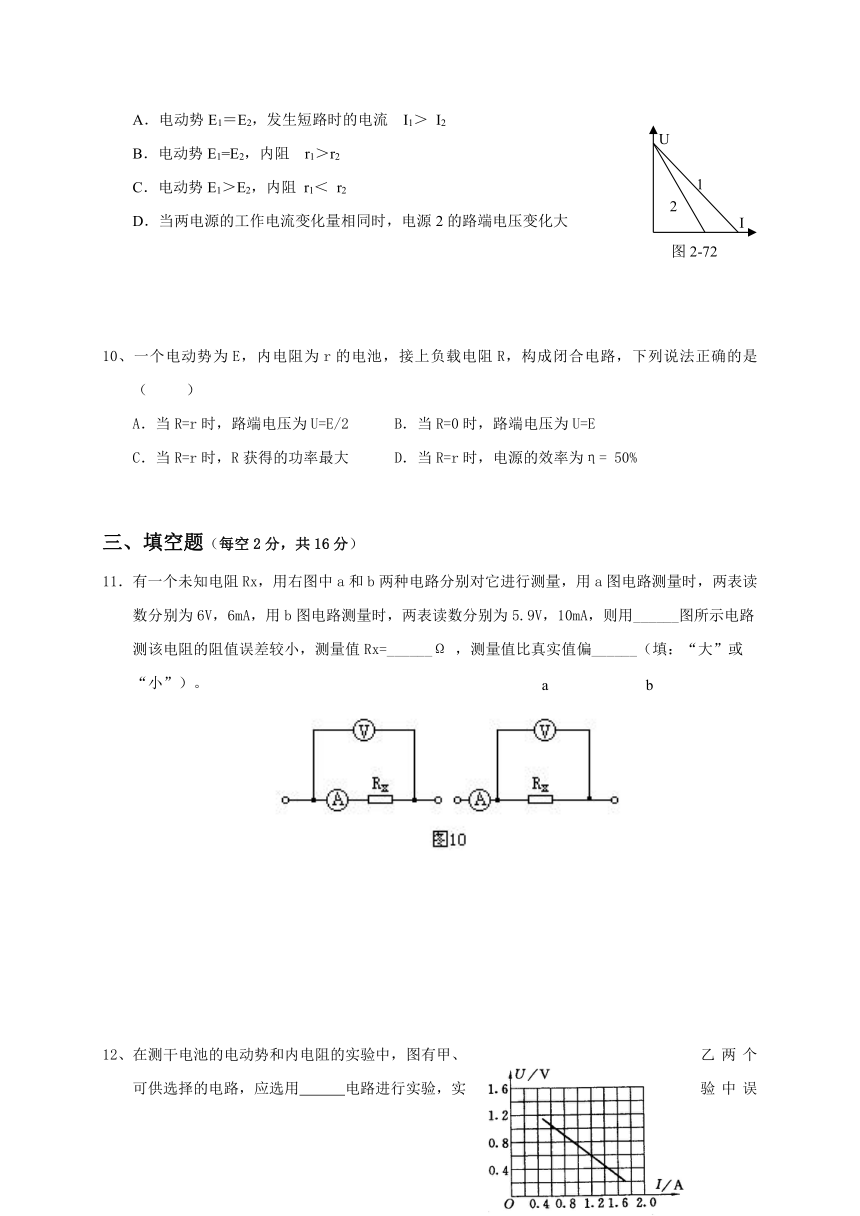

9．图2-72为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是（
）
A．电动势E1＝E2，发生短路时的电流
I1＞
I2
B．电动势E1=E2，内阻
r1＞r2
C．电动势E1＞E2，内阻
r1＜
r2
D．当两电源的工作电流变化量相同时，电源2的路端电压变化大
10、一个电动势为E，内电阻为r的电池，接上负载电阻R，构成闭合电路，下列说法正确的是
（
）
A．当R=r时，路端电压为U=E/2
B．当R=0时，路端电压为U=E
C．当R=r时，R获得的功率最大
D．当R=r时，电源的效率为η=
50%
三、填空题（每空2分，共16分）
11．有一个未知电阻Rx，用右图中a和b两种电路分别对它进行测量，用a图电路测量时，两表读数分别为6V，6mA，用b图电路测量时，两表读数分别为5.9V，10mA，则用______图所示电路测该电阻的阻值误差较小，测量值Rx=______Ω
，测量值比真实值偏______（填：“大”或“小”）。

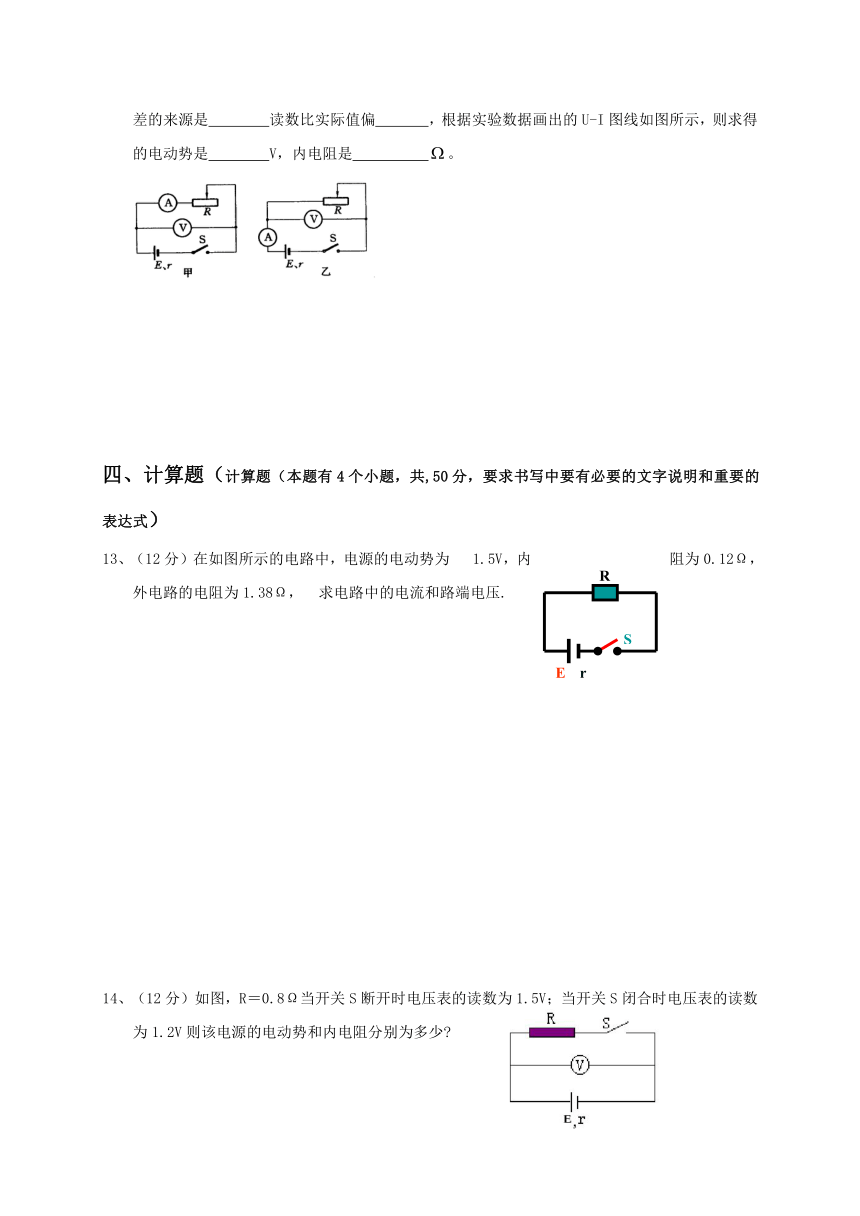

12、在测干电池的电动势和内电阻的实验中，图有甲、乙两个可供选择的电路，应选用
电路进行实验，实验中误差的来源是
读数比实际值偏
，根据实验数据画出的U-I图线如图所示，则求得的电动势是
V，内电阻是
。
四、计算题（计算题（本题有4个小题，共,50分，要求书写中要有必要的文字说明和重要的表达式）
13、（12分）在如图所示的电路中，电源的电动势为
1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω，
求电路中的电流和路端电压.
14、（12分）如图，R＝0.8Ω当开关S断开时电压表的读数为1.5V；当开关S闭合时电压表的读数为1.2V则该电源的电动势和内电阻分别为多少
15、（12分）一台直流电动机的额定电压为U＝110V，电枢的电阻R＝0.5Ω，当它正常工作时通过的电流I=20A，若电动机正常运转时间t＝1分钟。求：
⑴电流所做的功；
⑵电枢上产生的热量；
⑶电动机输出的机械能。
16（14分）、如图所示，电源电动势E=10V，内电阻r=2，R1=28，R2=30，R3=60，电容C=4×10-8F，试求：
⑴开关S断开和闭合时电容器所带电量之比
⑵开关S闭合后通过R3的电量
灌南华侨高级中学2016—2017学年度第一学期第一次检测
高二物理答题纸（理）
（分值：100分
时间：60分钟）
三、填空题(共18分)
11、
、
、
12、
、
、
四、计算题（本题有3个小题，共36分，要求书写中要有必要的文字说明和重要的表达式。）
13、（12分）在如图所示的电路中，电源的电动势为
1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω，
求电路中的电流和路端电压.
14、（12分）如图，R＝0.8Ω当开关S断开时电压表的读数为1.5V；当开关S闭合时电压表的读数为1.2V则该电源的电动势和内电阻分别为多少
15、（12分）一台直流电动机的额定电压为U＝110V，电枢的电阻R＝0.5Ω，当它正常工作时通过的电流I=20A，若电动机正常运转时间t＝1分钟。求：
⑴电流所做的功；
⑵电枢上产生的热量；
⑶电动机输出的机械能。
16（14分）、如图所示，电源电动势E=10V，内电阻r=2，R1=28，R2=30，R3=60，电容C=4×10-8F，试求：
⑴开关S断开和闭合时电容器所带电量之比
⑵开关S闭合后通过R3的电量
U
I
1
2
图2-72
b
a
R
S
E
r
班级
姓名
考试号
·········································装·················订·······················线·······································
R
S
E
r
