人教版初中物理第十六章电压 电阻 第三节电阻课件

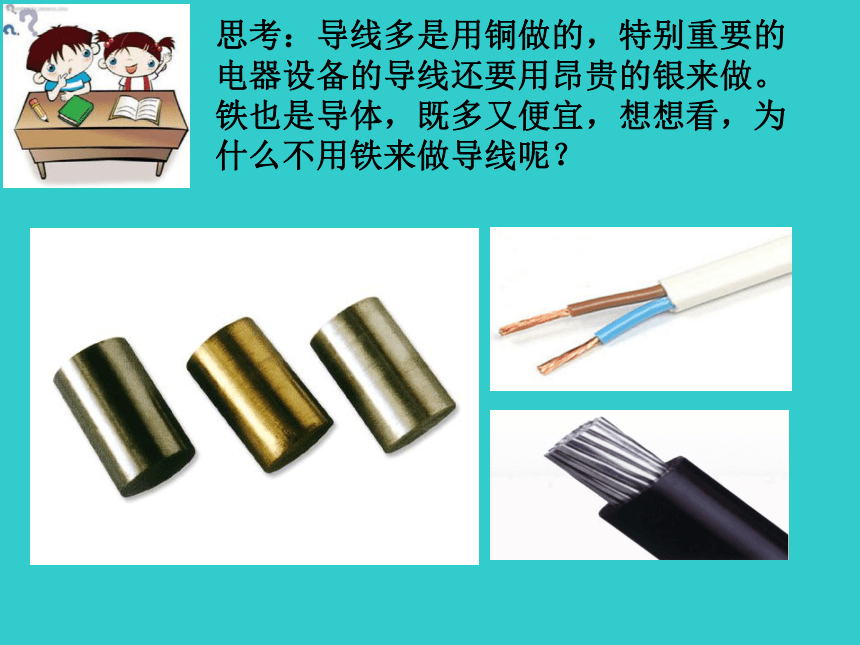

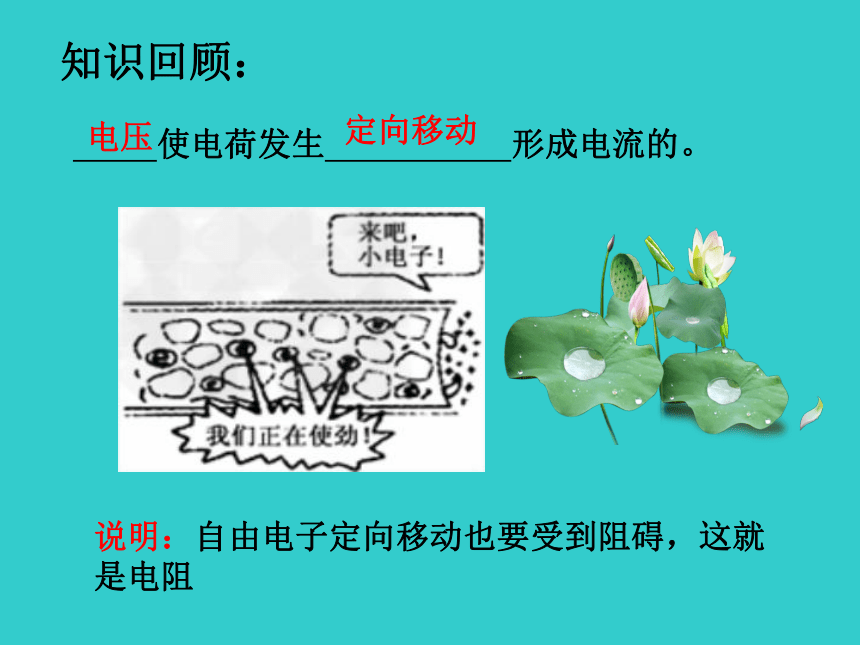

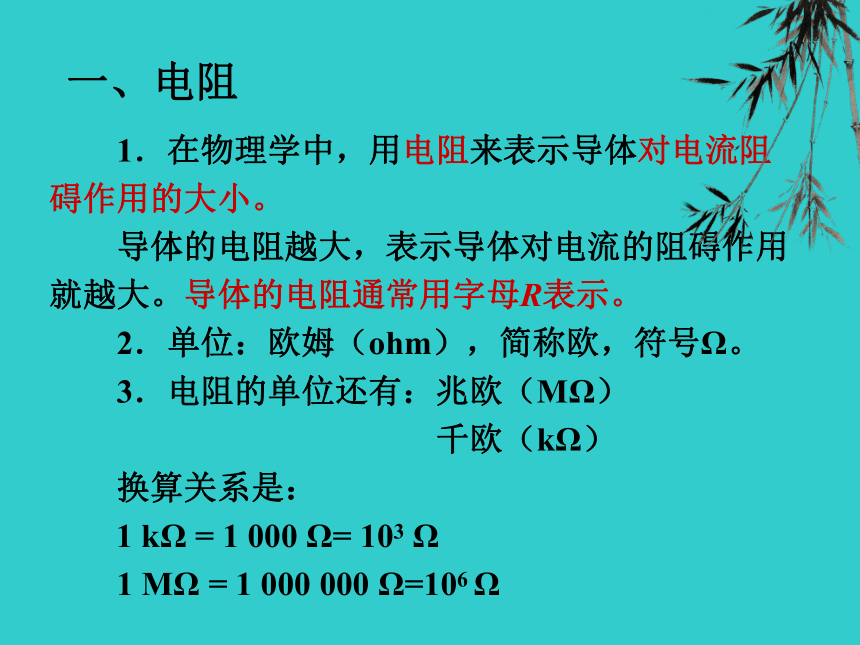

课件26张PPT。灯的亮度可变电视机的音量也可以调节思考：灯的亮度和电视机的音量是通过什么改变的？电 阻 第十六章 电压 电阻第三节思考：导线多是用铜做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？ 使电荷发生 形成电流的。知识回顾：电压定向移动说明：自由电子定向移动也要受到阻碍，这就是电阻　　1．在物理学中，用电阻来表示导体对电流阻碍作用的大小。
　　导体的电阻越大，表示导体对电流的阻碍作用就越大。导体的电阻通常用字母R表示。
　　2．单位：欧姆（ohm），简称欧，符号Ω。
　　3．电阻的单位还有：兆欧（MΩ）
　　　　　　　　　　　 千欧（kΩ）
　　换算关系是：
　　1 kΩ = 1 000 Ω= 103 Ω

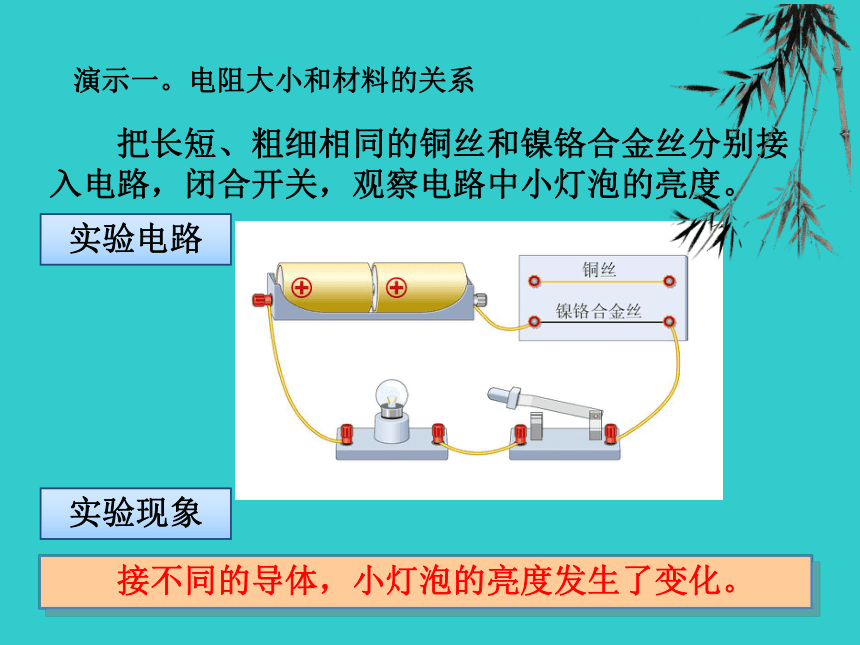

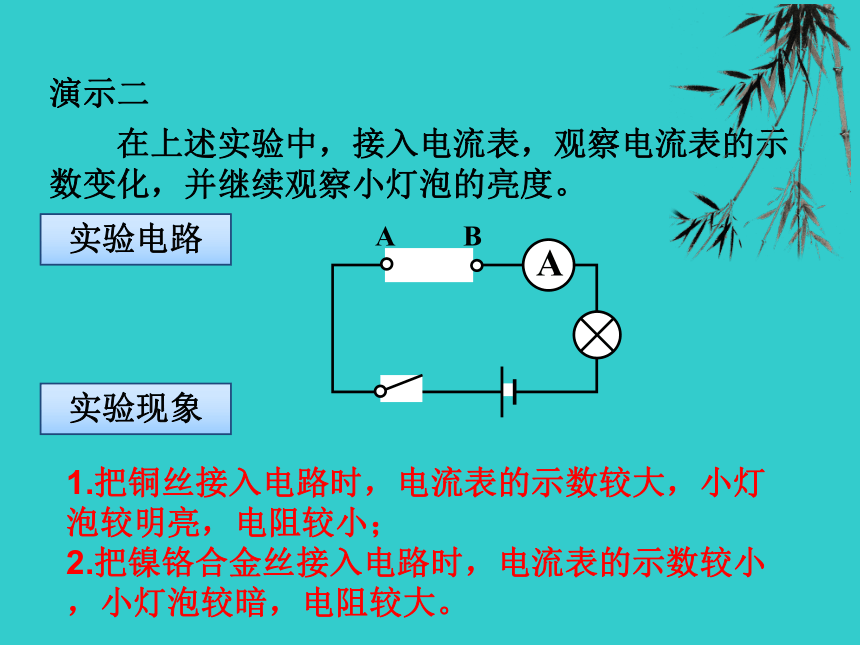

　　1 MΩ = 1 000 000 Ω=106 Ω一、电阻　　把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。　　接不同的导体，小灯泡的亮度发生了变化。实验电路实验现象演示一。电阻大小和材料的关系　　在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。实验电路实验现象演示二1.把铜丝接入电路时，电流表的示数较大，小灯泡较明亮，电阻较小；
2.把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗，电阻较大。导体虽然容易导电，但对电流也有一定的阻碍作用。
　　在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；

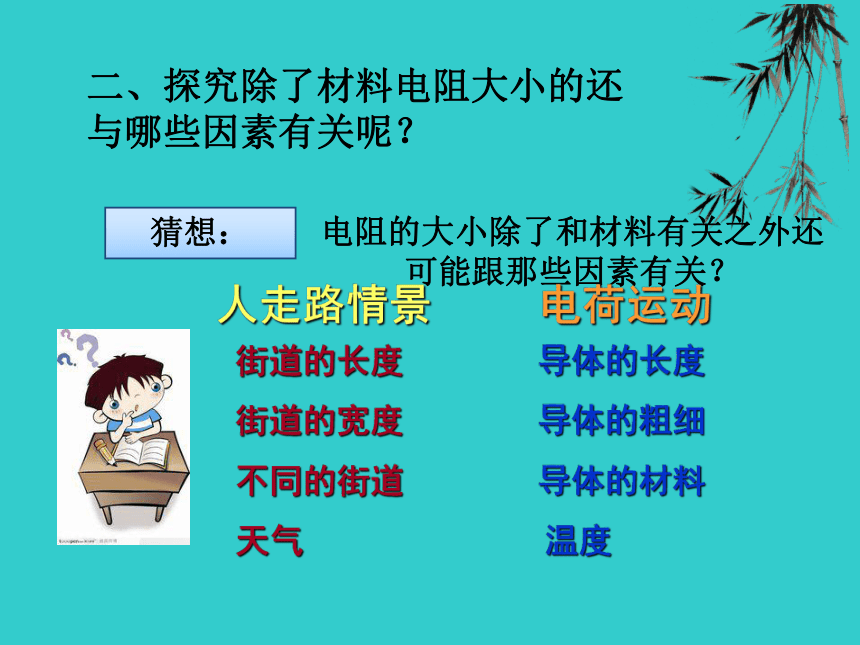

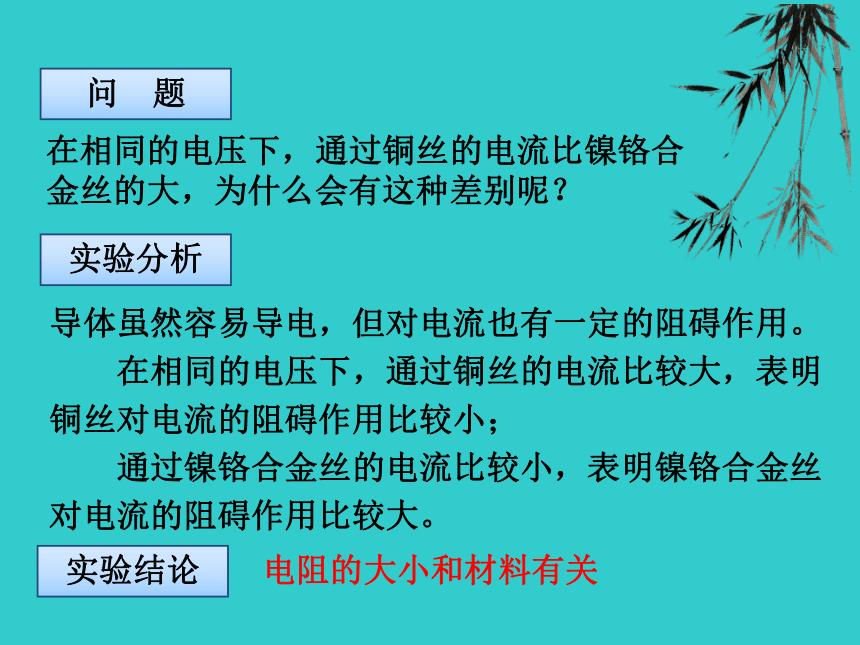

　　通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。实验分析问　题在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？电阻的大小和材料有关实验结论猜想：二、探究除了材料电阻大小的还与哪些因素有关呢？电阻的大小除了和材料有关之外还可能跟那些因素有关？
人走路情景 电荷运动街道的长度 导体的长度
街道的宽度 导体的粗细
不同的街道 导体的材料
天气 温度
电阻的大小和哪些因素有关？问　题猜　想实验方案材 料、长度、横截面积、导体温度二、探究影响电阻大小的因素1．探究电阻与导体长度的关系注意：实验时要控制导体的材料和横截面积
相同。实验1：电阻是否与导体的长度有关　　导体的电阻与长度有关。
　　材料、横截面积相同，导体越长，电阻越大。　　实验1的结论：2．探究电阻与导体横截面积的关系注意：要控制导体材料和长度相同实验2：电阻与导体横截面积是否有关　　导体的电阻与横截面积有关；
　　材料、长度相同，导体的横截面积越大，电阻越小。　　实验2的结论：实验3：电阻还与温度有关加热案例分析 对大多数导体来说，温度越高，电阻越大.但也有少数导体，电阻随温度的升高而减小．实验结论在材料、横截面积相同的情况下，导体的电阻跟长度有关，长度越长，电阻越大。
在材料、长度相同的情况下，导体的电阻跟横截面积有关，横截面积越大，电阻越小。
在长度、横截面积相同的情况下，导体的电阻跟材料有关。　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。　　1．一个导体接在3伏的电源上，电阻大小为10欧，若从电路中取下这个导体，导体的电阻值为_______欧。
课堂检测解析：
　　电阻大小为10欧，是这个导体本身的属性，与导体是否连在电路中，两端是否有电压，其中是否有电流都无关。
102、 0.2MΩ=_______Ω=______KΩ2×1052003、两条粗细相同，电阻相等的铜导线和镍铬合金线的长度是（ ）A.铜导线长些 B.镍铬合金长些
C.一样长 D.无法确定A课堂检测4、关于导体的电阻,下列说法中正确的是( ) A.导体电阻越大,表示导体对电流的阻碍作用越小
B.导体电阻越大,表示导体对电流的阻碍作用越大
C.导体电阻与电流有关，电流越大导体的电阻越小 D.导体电阻与电流有关，电流越小导体的电阻越大5、下列说法中正确的是（ ）
A.导体越长，其电阻越小
B.导体越粗，其电阻越大
C.导体越细，其电阻越大
D.在导体的材料、粗细相同时，导体越长其电阻越大BD6、有材料相同的a、b、c三根电阻线，它们的电阻分别是Ra=10Ω、Rb=15Ω、Rc=20Ω如果它们的长度相同，则最粗的是______线如果它们的粗细相同，则最长的是______线7、将一根阻值为12Ω的电阻线接入电路中，当开关S闭合时，通过其电流为0.5A，其电阻为___Ω,当开关S断开时，通过其电流为____A,其电阻值是_____Ω.若将这根电阻线均匀地拉长，其电阻值______（变大、不变、变小）RaRc12012不变8、一段由若干股组成的铜芯线，当抽去它其中的几股后，这段铜芯线的电阻将（ ）
A、变大 B、变小
C、不变 D、无法确定
9、关于电阻以下说法正确的是（ ）
A、长的导线比短的导线电阻大
B、粗的导线比细的导线电阻小
C、铜导线比铁导线电阻小
D、以上讲法均不准确AD10、如图是研究影响导体的电阻大小因素的实验装置,要使将a、b、c、d四种规格的导体分别接在M、N之间进行研究比较,你认为: 要研究导体的电阻与长度的关系,应选用导线____和____要研究导体的电阻与横截面积的关系,应选用____和____要研究导体的电阻与材料的关系,应选用导线____和____acabad 自学P66页
科学世界
半导体与超导现象电阻率较小的石墨烯材料
科学前沿：课堂小结1．物理学中，用电阻来表示导体对电流阻碍作用的大小。2．电阻的单位是欧姆，简称欧，符号Ω。3．电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积，还受温度影响。
