　5.3 凸透镜成像的规律

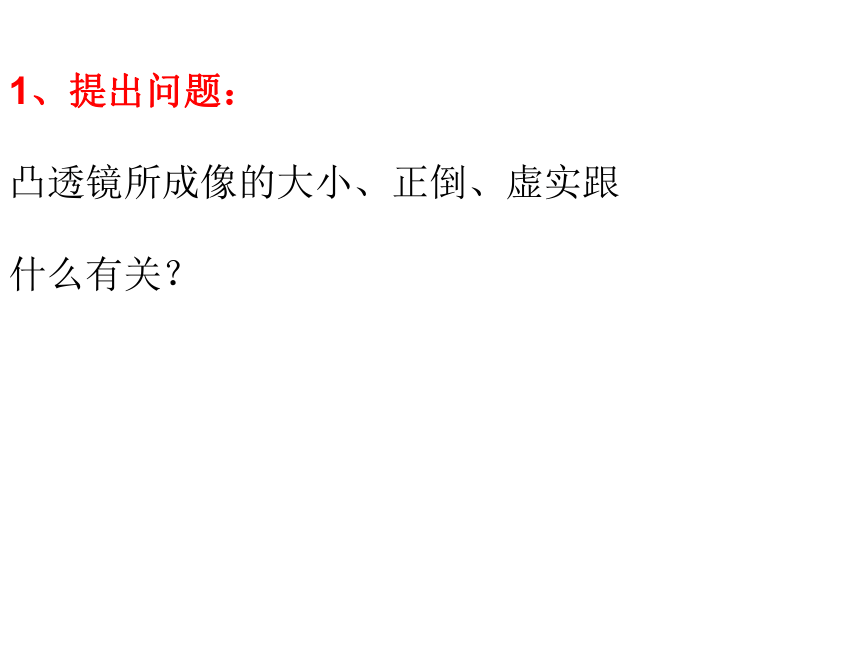

1、提出问题：
凸透镜所成像的大小、正倒、虚实跟
什么有关？

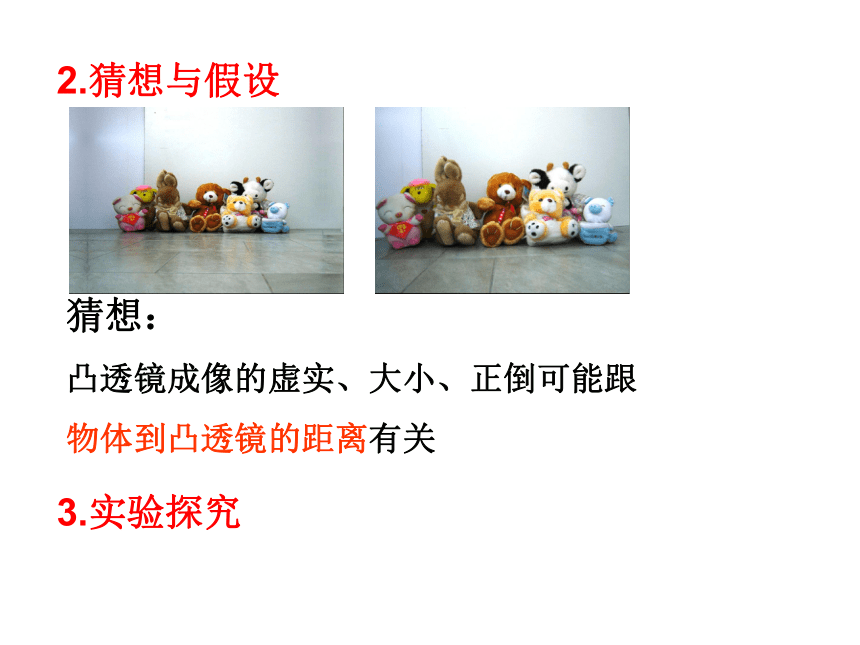

2.猜想与假设
3.实验探究
猜想：
凸透镜成像的虚实、大小、正倒可能跟
物体到凸透镜的距离有关
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用

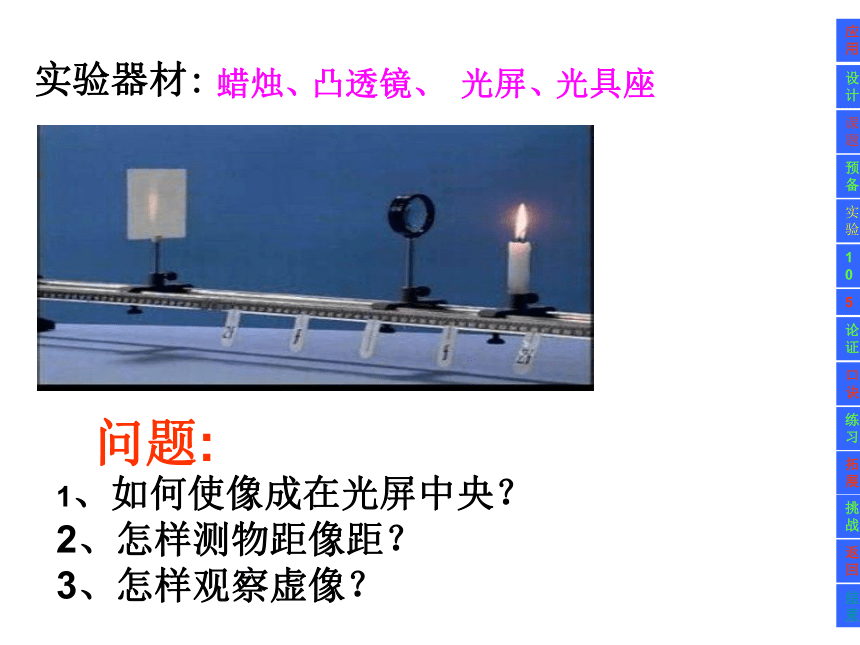

实验器材:
蜡烛、
凸透镜、
光屏、
光具座
问题:
1、如何使像成在光屏中央？
2、怎样测物距像距？
3、怎样观察虚像？
F
F
2F
2F

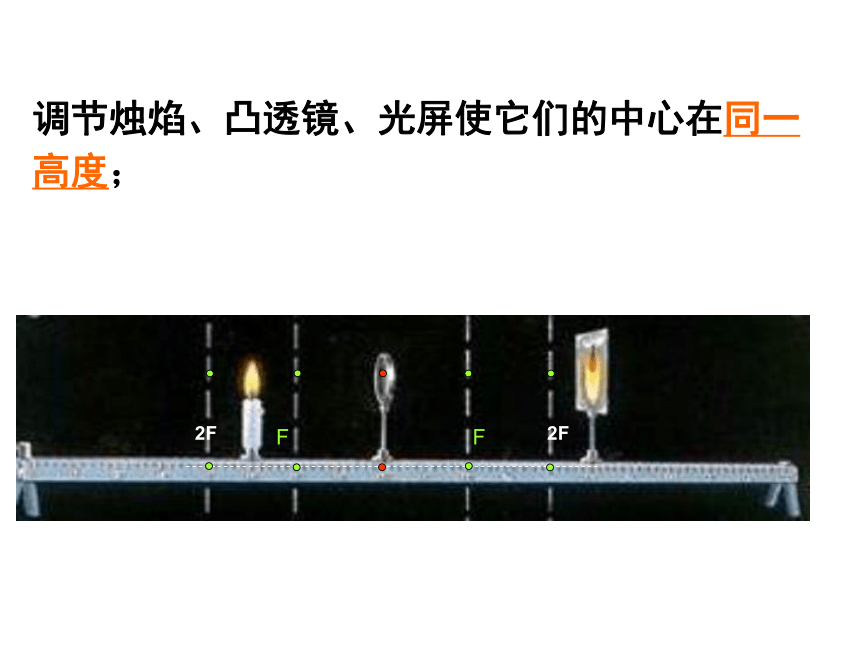

调节烛焰、凸透镜、光屏使它们的中心在同一高度；
u
物体
凸透镜中心

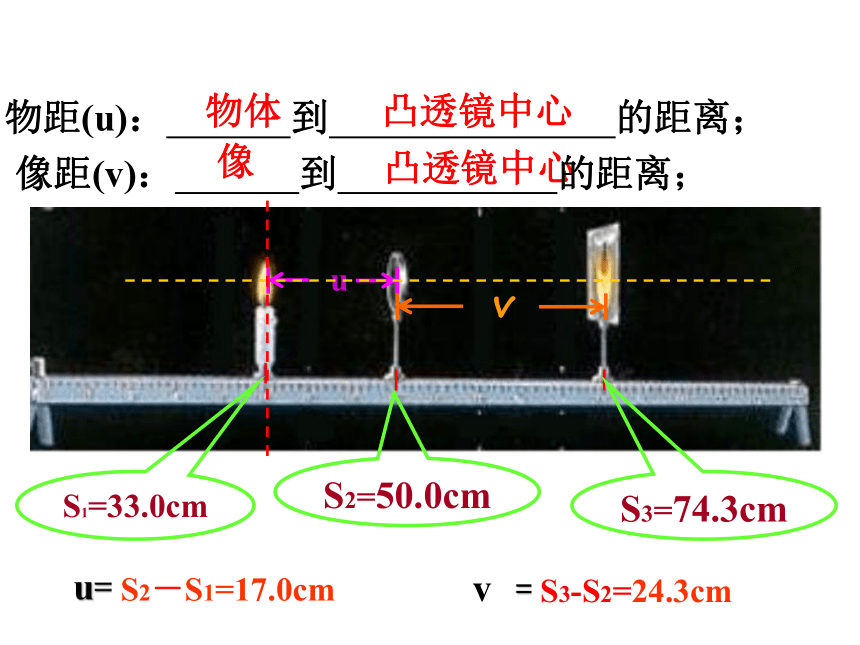

物距(u)： 到 的距离；
v
凸透镜中心
像
像距(v)： 到 的距离；
S2=50.0cm
S1=33.0cm
S3=74.3cm
u=
v =
S2－S1=17.0cm
S3-S2=24.3cm

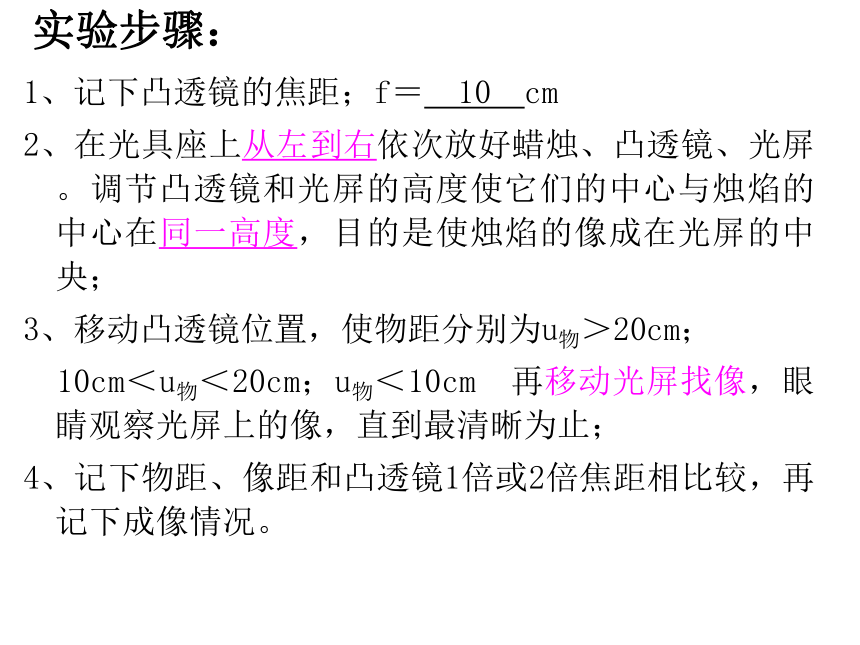

1、记下凸透镜的焦距；f＝ 10 cm
2、在光具座上从左到右依次放好蜡烛、凸透镜、光屏。调节凸透镜和光屏的高度使它们的中心与烛焰的中心在同一高度，目的是使烛焰的像成在光屏的中央；
3、移动凸透镜位置，使物距分别为u物＞20cm；
10cm＜u物＜20cm；u物＜10cm 再移动光屏找像，眼睛观察光屏上的像，直到最清晰为止；
4、记下物距、像距和凸透镜1倍或2倍焦距相比较，再记下成像情况。
实验步骤：
【合作探究】 ：
物距的范围 物距 像距 像的正倒 像的大小 能否在光屏上找到像
u>20cm
10cmu<10cm
以小组为单位，利用桌上器材合作探究凸透镜的成像特点跟物距有什么关系。把物距、像距、像的虚实、大小、正倒记录表格中。(15min)
（凸透镜焦距f＝10 cm）
【合作探究】分析所得实验数据及成像特点，小组内交流小结凸透镜成像的规律：(8min)
（1）像的虚实：
凸透镜在什么条件下成实像？在什么条件下成虚像？
u＞f 时成实像，u＜f 时成虚像。(一倍焦距分虚实 )
（2）像的大小：
凸透镜在什么条件下成缩小像？在什么条件下成放大的像？
u＞2f时成缩小像,u＜2f时成放大像。(二倍焦距分大小)
（3）像的正倒：
成实像时像是____立的，成虚像时像是____立的。
正
倒
O
F
F
2f
2f
u>2f
倒立、缩小的实像
2f>v>f
u=2f
倒立、等大的实像
v=2f
2f>u>f
倒立、放大的实像
v>2f
u=f
不成像
u正立、放大的虚像
f
f
u=2f
u=f
注意观察：
当凸透镜成实像时，随着物距的减少，像距是怎样变化的？像的大小怎样变？
二倍焦距处是成放大缩小像的分界点
一倍焦距处是成实像和虚像的分界点
镜头
光圈
物体
胶片
暗箱
镜头:
凸透镜
胶片:
光屏
暗箱:
像距
照相机：u>2f时凸透镜成像规律的应用
F
F
2f
2f
联系实际
投影仪：fF
F’
2f
2f
联系实际
放大镜： uF
F’
联系实际
小结
凸透镜成像规律
物距 应用 像的性质 像距
虚实 大小 正倒
u＞2f
u＝2f
2f ＞u＞ f
u＝f
u＜f
照相机 实像 缩小 倒立 2f ＞v＞ f
实像 等大 倒立 v＝2f
投影仪 实像 放大 倒立 v＞2f
不成像
放大镜 虚像 放大 正立 与物同侧
凸透镜成像规律
_______分虚实 ，________分大小，物近像远像变大。
一倍焦距
二倍焦距
1．在做“凸透镜成像规律”的实验时,某同学在光具座上将蜡烛放置在凸透镜前,然后移动光屏,可他无论怎样移动光屏,都无法在光屏上观察到烛焰的像。请你分析发生这一现象可能原因。
A
D
B
C
F
2f
F
光屏
课堂测评、学以致用：
B层题：
2.如图所示，把点燃的蜡烛放在___处，光屏上出现缩小的像，把点燃的蜡烛放在_____处，光屏上出现放大的像；放在_____处时，光屏上不会成像。

A
D
B
C
F
2f
F
光屏
