2016年上海市普通高中学业水平合格性考试物理试题及答案

2016年上海市普通高中学业水平合格性考试
物理试卷
考生注意：
1、试卷满分100分，考试时间60分钟。
2、本考试分设试卷和答题纸。试卷包括三大部分，第一部分为单项选择题，第二部分为实验题，第三部分为简答题。
3、答题前，务必在答题纸上填写姓名、报名号、考场号和座位号，并将核对后的条形码贴在指定位置上。作答必须涂或写在答题纸上，在试卷上作答一律不得分。第一部分的作答必须涂在答题纸上相应的区域，第二、第三部分的作答必须写在答题纸上与试卷题号对应的位置。
单项选择题（共80分，1至25题每小题2分，26至35题每小题3分。每小题只有一个正确选项）
1．在国际单位制中，属于基本单位的是
(A)牛顿
(B)米
(C)特斯拉
(D)
焦耳
2．惯性大的物体
(A)质量一定大
(B)速度一定大
(C)加速度一定小
(D)
动能一定大
3．电场强度的单位是
(A)
N/C
(B)
V/C
(C)
J/C
(D)
T/C
4．预言电磁波存在的科学家是
(A)赫兹
(B)安培
(C)法拉第
(D)
麦克斯韦
5．γ射线是
(A)氦核流
(B)电子流
(C)质子流
(D)电磁波
6．电子是原子的组成部分，一个电子带有
(A)
l.6×l0-19C的正电荷
(B)
l.6×l0-19C的负电荷
(C)
9.l×l0-31C的正电荷
(D)
9.l×l0-31C的负电荷
7．气体由无规则运动的分子组成，分子间有相互作用，因此气体的内能
(A)仅包含分子动能
(B)仅包含分子势能
(C)与分子动能及分子势能无关
(D)包含分子动能及分子势能
8．右图为一列横波的波形图，该波的波长为
(A)
4cm
(B)
8cm
(C)
20cm
(D)
40cm

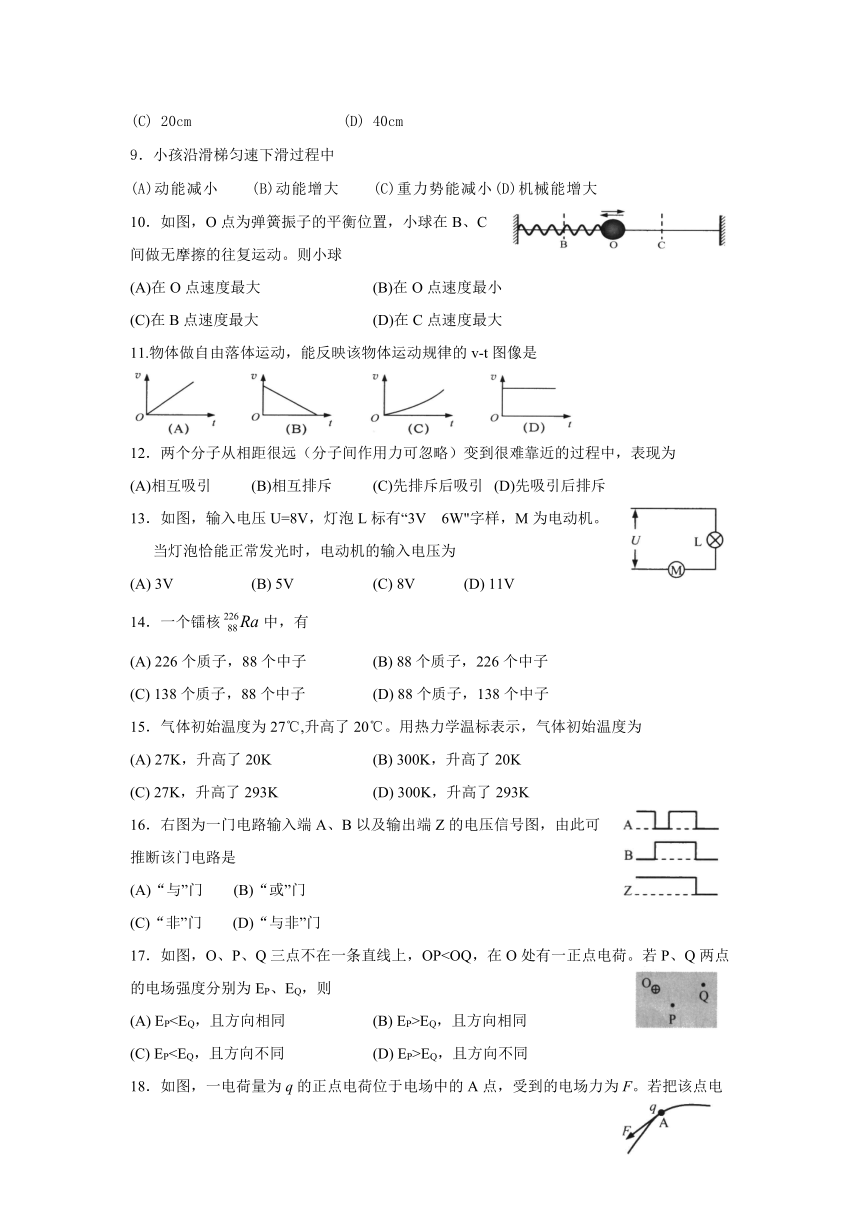

9．小孩沿滑梯匀速下滑过程中
(A)动能减小
(B)动能增大
(C)重力势能减小
(D)机械能增大
10．如图，O点为弹簧振子的平衡位置，小球在B、C间做无摩擦的往复运动。则小球
(A)在O点速度最大
(B)在O点速度最小
(C)在B点速度最大
(D)在C点速度最大
11.物体做自由落体运动，能反映该物体运动规律的v-t图像是
12．两个分子从相距很远（分子间作用力可忽略）变到很难靠近的过程中，表现为
(A)相互吸引
(B)相互排斥
(C)先排斥后吸引
(D)先吸引后排斥
13．如图，输入电压U=8V，灯泡L标有“3V
6W"字样，M为电动机。当灯泡恰能正常发光时，电动机的输入电压为
(A)
3V
(B)
5V
(C)
8V
(D)
11V
14．一个镭核中，有
(A)
226个质子，88个中子
(B)
88个质子，226个中子
(C)
138个质子，88个中子
(D)
88个质子，138个中子
15．气体初始温度为27℃,升高了20℃。用热力学温标表示，气体初始温度为
(A)
27K，升高了20K
(B)
300K，升高了20K
(C)
27K，升高了293K
(D)
300K，升高了293K
16．右图为一门电路输入端A、B以及输出端Z的电压信号图，由此可推断该门电路是
(A)“与”门
(B)“或”门
(C)“非”门
(D)“与非”门
17．如图，O、P、Q三点不在一条直线上，OP(A)
EP(B)
EP>EQ，且方向相同
(C)
EP(D)
EP>EQ，且方向不同
18．如图，一电荷量为q的正点电荷位于电场中的A点，受到的电场力为F。若把该点电荷换为电荷量为2q的负点电荷，则A点的电场强度E为
(A)
F/q，方向与F相反
(B)
F/2q，方向与F相反
(C)
F/q，方向与F相同
(D)
F/2q，方向与F相同
19．如图，重为40N的物体静止在水平面上。用F=10N的力竖直向上拉该物体，则物体所受的合力为
(A)
0N
(B)
30N，方向竖直向上
(C)
30N，方向竖直向下
(D)
50N，方向竖直向下
20．在“用单分子油膜估测分子大小”实验中，若一滴油酸酒精溶液中油酸所占体积为V，在水面上形成的单分子油膜面积为S，则估算出油酸分子的直径为
S/V
(B)
V/S
(C)
(D)
21．一质点绕半径为R的圆匀速运动半周，所需时间为t。在此过程中该质点的
(A)位移大小为πR，速率为πR/t
(B)位移大小为2R，速率为πR/t
(C)位移大小为πR，速率为2R/t
(D)位移大小为2R，速率为2R/t
22．三个阻值相同的电阻R，额定功率均为10W。接入如图电路，改变电压U，使各电阻实际功率均不超过额定功率，则三电阻最大总功率为
(A)
30W
(B)
20W
(C)
15W
(D)
10W
23．如图，在两平行直导线A、B中，通有方向相同的电流I。则B导线受到磁场力的方向
(A)向左
(B)向右
(C)垂直纸面向外
(D)垂直纸面向里
24.如果加在某定值电阻两端的电压从U1为U2，通过该电阻的电流从I1变为I2，则该电阻的电功率改变量为
(A)
U2I2-UlIl
(B)
(U2-U1)(I2-Il)
(C)
U2(I2-Il)
(D)
I2(U2-Ul)
25．一物体受到大小分别为40N和30N两个力的作用，则它们的合力
(A)可能为80N
(B)一定为50N
(C)可能为30N
(D)一定为10N
26．一定量的理想气体体积不变，温度缓慢下降过程中，该气体状态变化的p-T图像是
27.如图，A、B分别为两传动轮边缘上的两点，转动过程中皮带不打滑，A、B两点的
(A)速率相等
(B)线速度相等
(C)转速相等
(D)角速度相等
28.一星球半径与地球相同，质量为地球的一半，则物体在该星球表面所受的万有引力大小是它在地球表面所受万有引力大小的
(A)
0.25倍
(B)0.5倍
(C)2倍
(D)4倍
29.如图，通有恒定电流的直导线右侧有一矩形线圈abcd，导线与线圈共面。如果线圈运动时不产生感应电流，线圈可能的运动是
(A)向上平移
(B)向右平移
(C)向左平移
(D)以ab为轴转动
30．A、B两物体质量分别为m、2m，静止于水平面上。在相同的水平恒力F作用下运动路程均为s，F对A、B所做的功分别为
(A)
Fs、2Fs
(B)
Fs、Fs
(C)
2Fs、Fs
(D)
2Fs、2Fs
31．物体做匀变速直线运动，在t=0时速度大小为1m/s，方向向东；在t=2s时速度大小为3m/s，方向向西。则在此过程中该物体的加速度
(A)大小为1m/s2，方向向东
(B)大小为1m/s2，方向向西
(C)大小为2m/s2，方向向东
(D)大小为2m/s2，方向向西
32.如图，质量为m的小球挂在电梯的天花板上。电梯在以大小为g/3的加速度向下加速运动的过程中，小球
(A)处于失重状态，所受拉力为mg/3
(B)处于失重状态，所受拉力为2mg/3
(C)处于超重状态，所受拉力为mg/3
(D)处于超重状态，所受拉力为4mg/3
33．如图，一端开口、另一端封闭的玻璃管水平放置，管内用水银柱封闭了一定量的气体。按图示方式缓慢旋转玻璃管至竖直状态，该气体的
(A)压强增大，体积减小
(B)压强减小，体积减小
(C)压强增大，体积增大
(D)压强减小，体积增大
34.正方形线圈abcd的一半处于匀强磁场中，线圈平面与磁场方向垂直。在线圈以ab为轴转动90 的过程中，穿过线圈的磁通量大小
(A)一直减小
(B)一直增大
(C)先减小后增大
(D)先不变后减小
35.
如图，一倾角为α的光滑斜面向右做匀加速运动，物体A相对于斜面静止，则斜面运动的加速度为
(A)
gsinα
(B)
gcosα
(C)
gtanα
(D)
gcotα
二、实验题（共12分，每小题4分）
36.数字化信息系统(DIS)是由____________、数据采集器和计算机三部分构成。“用DIS测定瞬时速度”的实验装置如图所示，挡光片宽度为5×10-3m，实验中挡光片通过光电门的时间为0.02s，则小车此时的瞬时速度为___________m/s。
37.在“用DIS研究加速度与力的关系”实验中，应保持小车___________不变。改变钩码重力，重复实验。最后得出的实验结论是：物体的加速度与作用力___________。
38．在“用多用表测电阻”的实验中，多用表选择开关处于“×10”挡，指针位于如图所示位置，被测电阻阻值的测量值为_______Ω。若需测量一个约为2.0×103Ω的电阻，则选择开关应选_______（选填：“×10”、“×100”或“×1k”）挡。
三、简答题（共8分）
39.（4分）如图，水平放置的光滑平行金属导轨右端与电阻R连接，金属棒ab垂直置于导轨上，导轨间存在垂直于导轨平面的匀强磁场。棒获得初速度v后开始向右运动。
(1)
指出ab棒中感应电流的方向。
(2)
ab棒运动过程中，速度如何变化？
40．（4分）如图(a)，用升降机从静止开始竖直向上搬运重力为30N的物体，物体相对升降机静止。若物体所受弹力F与时间t的变化关系如图(b)所示，物体在各时间段内做什么运动？
2016年上海市普通高中学业水平合格性考试
物理试卷答案要点
一、单项选择题（1至25题每小题2分，26至35题每小题3分）
题号
1
2
3
4
5
6
7
8
9
10
答案
B
A
A
D
D
B
D
C
C
A
题号
11
12
13
14
15
16
17
18
19
20
答案
A
D
B
D
B
B
C
C
A
B
题号
21
22
23
24
25
答案
B
C
A
A
C
题号
26
27
28
29
30
31
32
33
34
35
答案
C
A
B
A
B
D
B
A
D
C
实验题（共12分，每小题4分）
36.传感器
0.25m/s
37.质量
成正比
38.170
“×100”
简答题（共8分）
39.（1）由b指向a
（2）变小
40.
0-3s匀加速直线运动；3-8s匀速直线运动，8-11s匀减速直线运动
