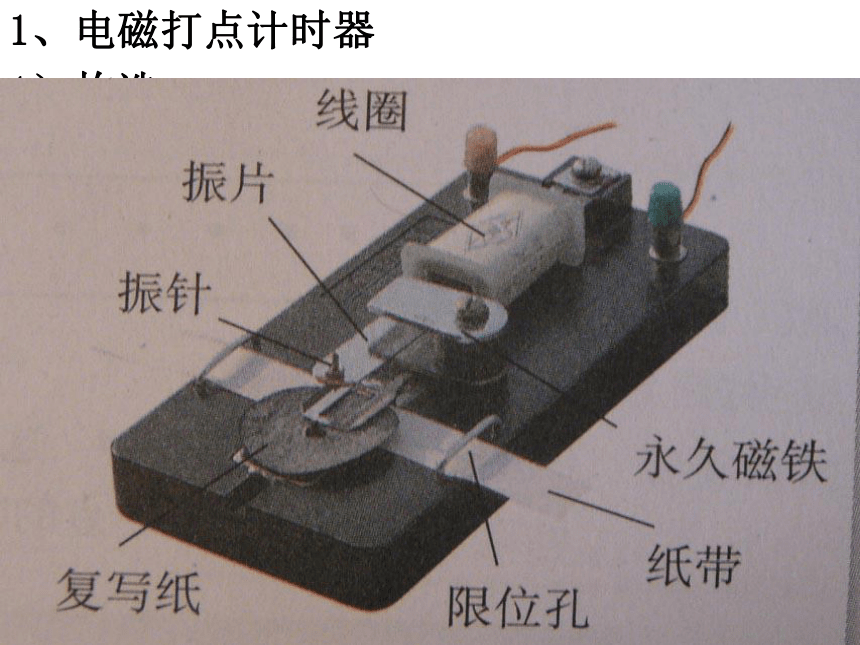

课件40张PPT。用打点计时器测速度第一章1.4实验中国作为世界四大文明古国之一，发明计时器历史悠久。你知道哪些计时器？沙漏摆钟手表秒表原子钟日晷一、两种打点计时器电磁打点计时器电火花计时器1、电磁打点计时器
1）构造
2）原理

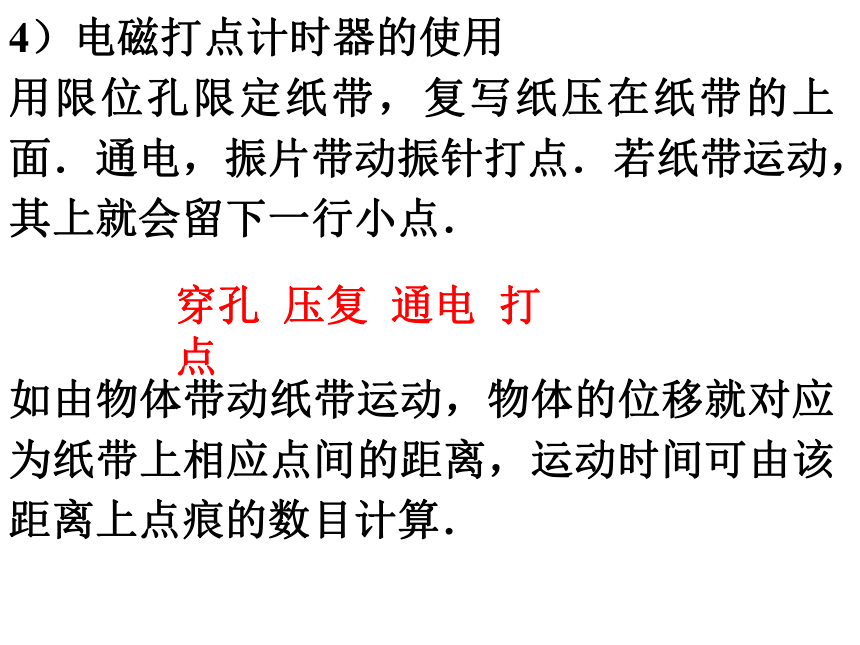

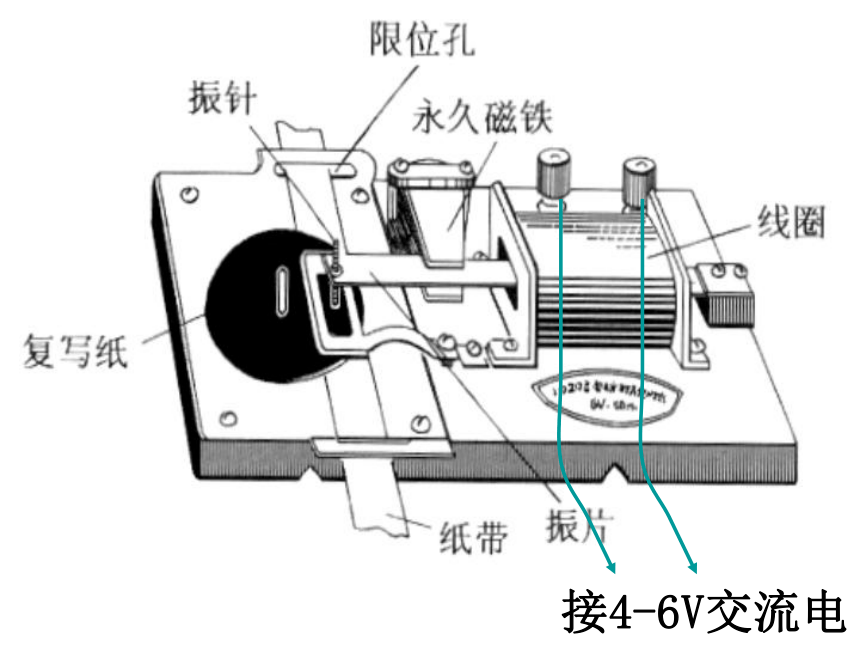

3）工作电压：6V以下直流？交流？当给电磁打点计时器通电后，线圈产生磁场放在线圈中的振片被磁化，由于线圈通的是交变电流，电流方向不断变化，振片就会因反复地受到向上、向下的吸引而不停地振动起来．当交变电流的频率是50 Hz时，电磁打点计时器的振针每0.02 s打下一个点.4）电磁打点计时器的使用
用限位孔限定纸带，复写纸压在纸带的上面．通电，振片带动振针打点．若纸带运动，其上就会留下一行小点．

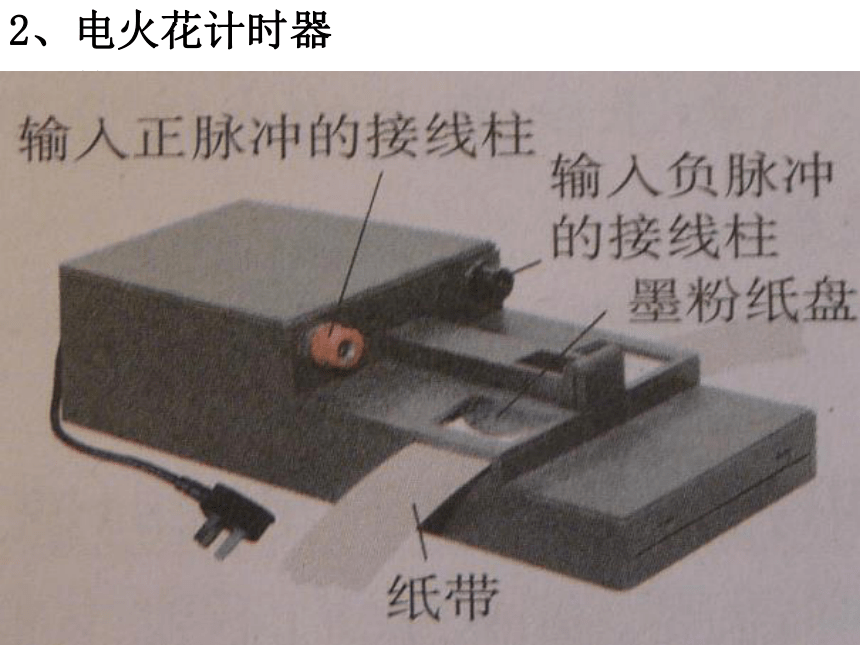

如由物体带动纸带运动，物体的位移就对应为纸带上相应点间的距离，运动时间可由该距离上点痕的数目计算．　　穿孔 压复 通电 打点2、电火花计时器

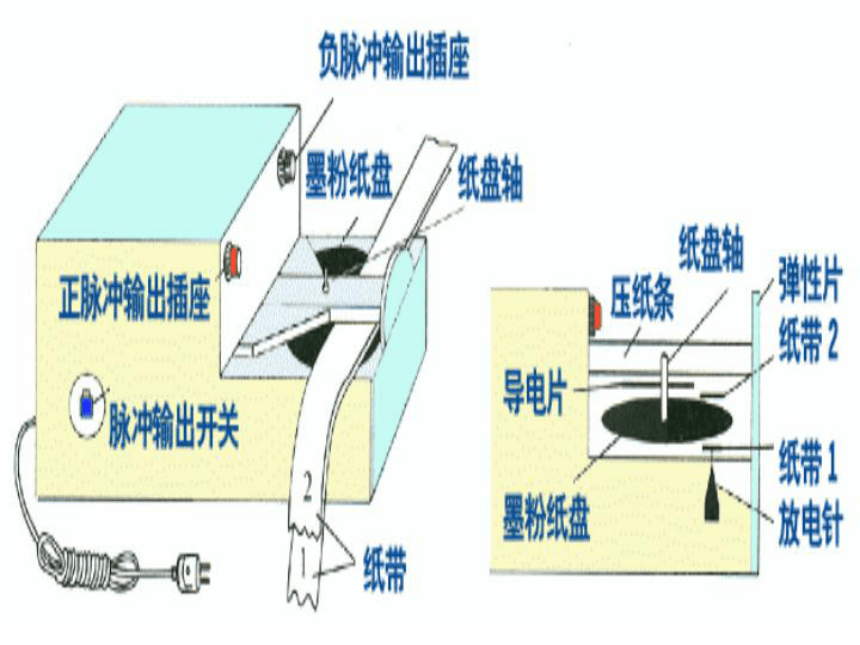

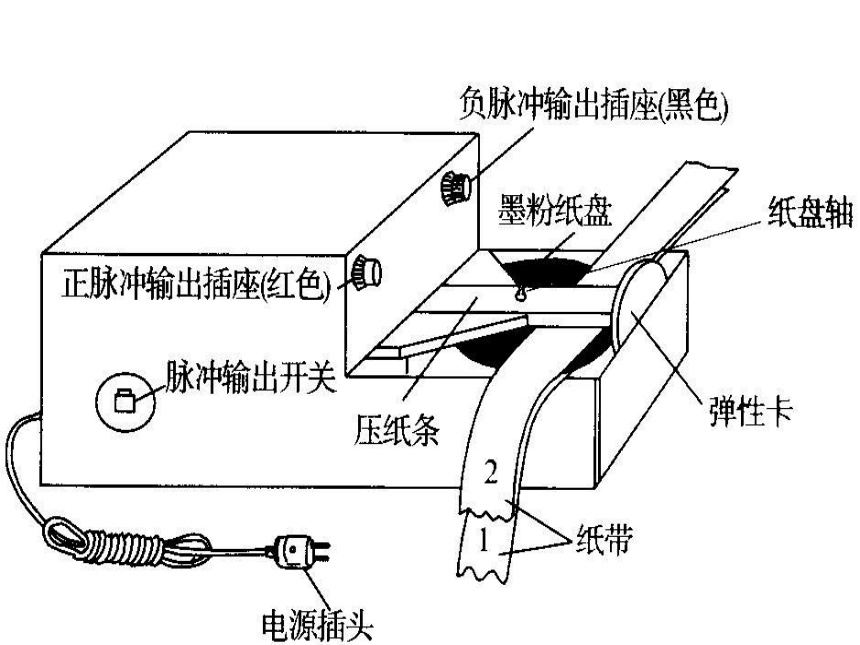

1）构造：
2）原理：
脉冲电流经放电针、墨粉纸盘到纸盘轴，产
生电火花

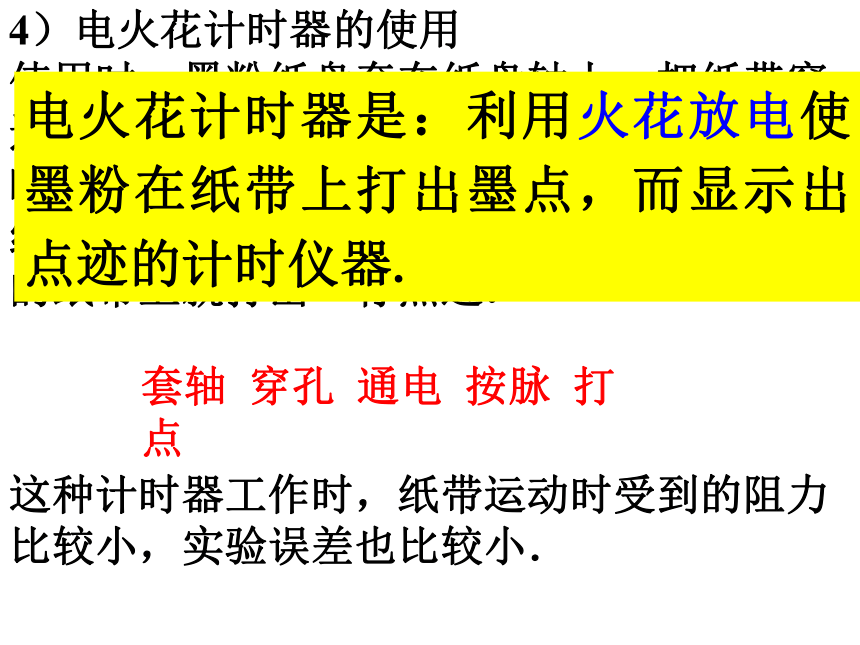

3）工作电压：220V尖端放电4）电火花计时器的使用
使用时，墨粉纸盘套在纸盘轴上，把纸带穿过限位孔．当接通电源、按下脉冲输出开关时，计时器发出的脉冲电流经放电针、墨粉纸盘到纸盘轴，产生火花放电，于是在运动的纸带上就打出一行点迹．
这种计时器工作时，纸带运动时受到的阻力比较小，实验误差也比较小．套轴 穿孔 通电 按脉 打点电火花计时器是：利用火花放电使墨粉在纸带上打出墨点，而显示出点迹的计时仪器.思考：
在使用火花打点计时器时，为什么要用上下两条纸带？双层纸上下夹着墨粉纸盘增大摩擦,使纸带运动带动纸盘转动，充份利用各处墨粉 ,两条纸带中，上边的是记录实验结果的，下边的是起辅助作用的。打点计时器是一种使用交流电源的计时仪器，它每隔0.02s打一个点（由于电源频率是50Hz）。 纸带上的点表示了相应运动物体在不同时刻的位置，研究纸带上所打点的间隔就可以了解物体运动的情况。 相同点：打点频率相同不同点：
A:打点方式不同3、两种打点计时器的共同点与不同点电磁打点计时器：是振针上下振动，通过复写纸在纸带上打点
电火花计时器：是电火花将墨粉蒸发到纸带上打点纸带运动受阻较小，实验误差较小B.电源电压不同

电磁打点计时器：6V以下交流电

电火花计时器：220V交流电
C.振针打点时与纸带接触，会对纸带产生阻碍作用；

而火花放电基本不会阻碍纸带的运动
一同学在使用打点计时器时，纸带上点
不是圆点而是一些短线，这可能的原因
是（ ）
A．接在直流电源上
B．电源电压不稳
C．电源频率不稳
D．打点针压得过紧
二.练习使用打点计时器1.了解打点计时器的结构和使用要求、注意事项，把打点计时器固定好。2.按照说明连接使用仪器并把纸带装好。3.启动电源，用手水平地拉纸带，纸带上就打出一 行小点。随后立即关闭电源。4.取下纸带，观察点子的分布情况，选择适当的计数点，注意计数点间的时间间隔。5.用刻度尺分别测量出第一个点到第n个点的距离.把测量数据填入自己设计的表格中.2.505.498.9913.01单位 cm O A B C D2.500.422.993.504.020.500.580.67三.用打点计时器测量瞬时速度V 0.370 0.473 0.570 0.674 0.783 0.883 0.980 1.000 1 2 3 4 5 6 7t/×0.2sv/(m·s-1)四、纸带处理：相等的时间内位移相等---匀速直线运动相等的时间内位移增大---加速直线运动相等的时间内位移减小---减速直线运动1.判断物体的运动规律下图所示为同一打点计时器打出的4条纸带，其中，平均速度最大的是哪一条
　A 2 .计算变速直线运动中某段的平均速度0 A B C D EX1表1： 纸带在某段时间内的平均速度650.100.07700.770D、F两点离E越近，算出的平均速度越接近E点的瞬时速度。然而D、F两点过小则测量误差增大。应该根据实际情况选取这两个点。3 .用打点计时器测量瞬时速度 打点计时器所用电源的频率为50 Hz，某次实验中得到的一条纸带，用毫米刻度尺测量的情况如图所示，纸带在A、C间的平均速度为________m/s，在A、D间的平均速度为________m/s，B点的瞬时速度更接近于________m/s.(保留两位有效数字)0.350.350.4250.060.060.060.060.060.302.689.002.251.801.351.000.1670.2250.3000.3750.4470.300每隔两点选一个点00.240.180.120.060.300.1250.2500.1880.4880.3500.413Δx0Δx1Δx4Δx5Δx/mV/m.s-10.500.751.001.401.651.95选择每３个点取一个计数点如图1－4－6所示是一条利用打点计时器打出的纸带，0、1、2、3、4、5、6是七个计数点，每相邻两个计数点之间还有四个点未画出，各计数点到0的距离如图所示，则打计数点1、4时纸带的瞬时速度分别为___、_____ 图1－4－6如图是甲、乙两物体运动的速度图象，正确的是
A．物体甲处于静止状态
B．物体乙刚开始时以5 m/s的速度与甲物体同向运动
C．物体乙在最初3 s内的位移是10 m
D．物体乙在最初3 s内的路程是10 mBD一物体的 v-t 图如下所示，则下列说法正确的是
A.物体做曲线运动
B.物体做直线运动
C.物体做往复运动
D.物体一直向一个
方向运动某物体的运动规律如图所示，下列说法中正确的是（ ）A．物体在第1 s末运动方向发生变化
B．第2 s内、第3 s内的速度方向是相同的
C．物体在第2 s内返回出发点，向反方向运动
D．在这7 s内物体的位置始终不会为负值D我国使用的交流电的频率是50 Hz，而美国使用的
交流电的频率为60 Hz，同样的纸带实验，纸带长
度、拉动纸带的速度完全相同，在我国和美国两
地区所得到的纸带上被打点的个数(　　)
A．一样多　　B．在美国多
C．在我国多 D．不能确定
B若一质点从t=0开始由原点出发，其v-t图象
如图所示，则该质点(　　)
A．当t＝1 s时，
离原点最远
B．当t＝2 s时，
离原点最远
C．当t＝3 s时，
回到原点
D．当t＝4s时，回到原点
BD用气垫导轨和数字计时器能够更精确地测量物体的
瞬时速度。如图所示，滑块在牵引力的作用下先后
通过两个光电门，配套的数字毫秒计记录了遮光条
通过第一个光电门的时间为Δt1＝0.29 s，通过第
二个光电门的时间为Δt2＝0.11 s，已知遮光条的
宽度为3.0 cm，试分别求出滑块通过第一个光电门
和第二个光电门时的速度大小。
