上海市位育中学2015-2016学年高二上学期期末考试物理A试题

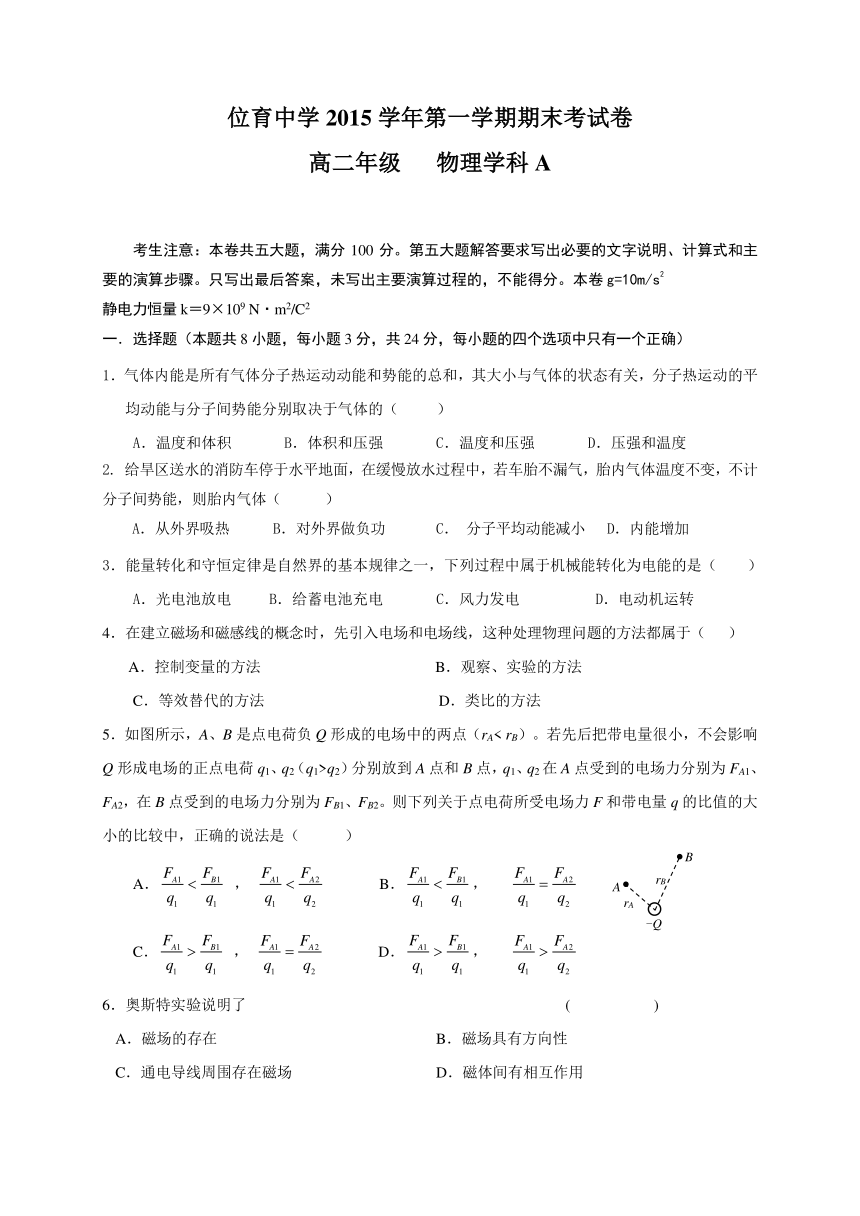

位育中学2015学年第一学期期末考试卷
高二年级
物理学科A
考生注意：本卷共五大题，满分100分。第五大题解答要求写出必要的文字说明、计算式和主要的演算步骤。只写出最后答案，未写出主要演算过程的，不能得分。本卷g=10m/s2
静电力恒量k＝9×109
N·m2/C2
一．选择题（本题共8小题，每小题3分，共24分，每小题的四个选项中只有一个正确）
1．气体内能是所有气体分子热运动动能和势能的总和，其大小与气体的状态有关，分子热运动的平均动能与分子间势能分别取决于气体的（
）
A．温度和体积
B．体积和压强
C．温度和压强
D．压强和温度
2.
给旱区送水的消防车停于水平地面，在缓慢放水过程中，若车胎不漏气，胎内气体温度不变，不计分子间势能，则胎内气体（
）
A．从外界吸热
B．对外界做负功
C．
分子平均动能减小
D．内能增加
3．能量转化和守恒定律是自然界的基本规律之一，下列过程中属于机械能转化为电能的是（
）
A．光电池放电
B．给蓄电池充电
C．风力发电
D．电动机运转
4．在建立磁场和磁感线的概念时，先引入电场和电场线，这种处理物理问题的方法都属于（
）
A．控制变量的方法
B．观察、实验的方法
C．等效替代的方法
D．类比的方法
5．如图所示，A、B是点电荷负Q形成的电场中的两点（rA<
rB）。若先后把带电量很小，不会影响Q形成电场的正点电荷q1、q2（q1>q2）分别放到A点和B点，q1、q2在A点受到的电场力分别为FA1、FA2，在B点受到的电场力分别为FB1、FB2。则下列关于点电荷所受电场力F和带电量q的比值的大小的比较中，正确的说法是（
）
A．
，
B．，
C．
，
D．，
6．奥斯特实验说明了　　　　　　　　　　　　　　　　　　　　　(
　　
)
A．磁场的存在
B．磁场具有方向性
C．通电导线周围存在磁场
D．磁体间有相互作用

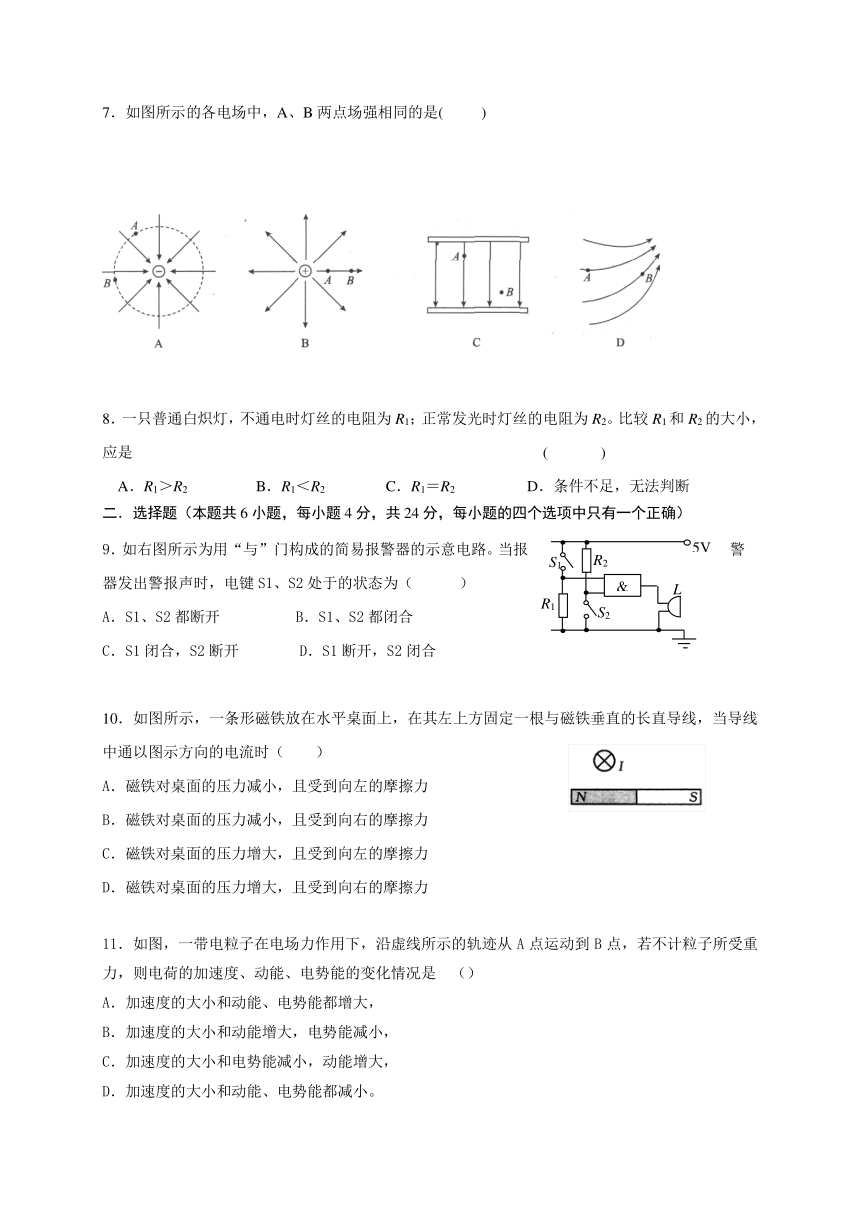

7．如图所示的各电场中，A、B两点场强相同的是(
)
8．一只普通白炽灯，不通电时灯丝的电阻为R1；正常发光时灯丝的电阻为R2。比较R1和R2的大小，应是　　　　　　　　　　　　　　　　　　　　　　　　　　　(
)
A．R1＞R2
B．R1＜R2
C．R1＝R2
D．条件不足，无法判断
二．选择题（本题共6小题，每小题4分，共24分，每小题的四个选项中只有一个正确）
9．如右图所示为用“与”门构成的简易报警器的示意电路。当报警器发出警报声时，电键S1、S2处于的状态为（
）
A．S1、S2都断开
B．S1、S2都闭合
C．S1闭合，S2断开
D．S1断开，S2闭合
10．如图所示，一条形磁铁放在水平桌面上，在其左上方固定一根与磁铁垂直的长直导线，当导线中通以图示方向的电流时（
）
A．磁铁对桌面的压力减小，且受到向左的摩擦力
B．磁铁对桌面的压力减小，且受到向右的摩擦力
C．磁铁对桌面的压力增大，且受到向左的摩擦力
D．磁铁对桌面的压力增大，且受到向右的摩擦力
11．如图，一带电粒子在电场力作用下，沿虚线所示的轨迹从A点运动到B点，若不计粒子所受重力，则电荷的加速度、动能、电势能的变化情况是
（
）
A．加速度的大小和动能、电势能都增大，
B．加速度的大小和动能增大，电势能减小，
C．加速度的大小和电势能减小，动能增大，
D．加速度的大小和动能、电势能都减小。

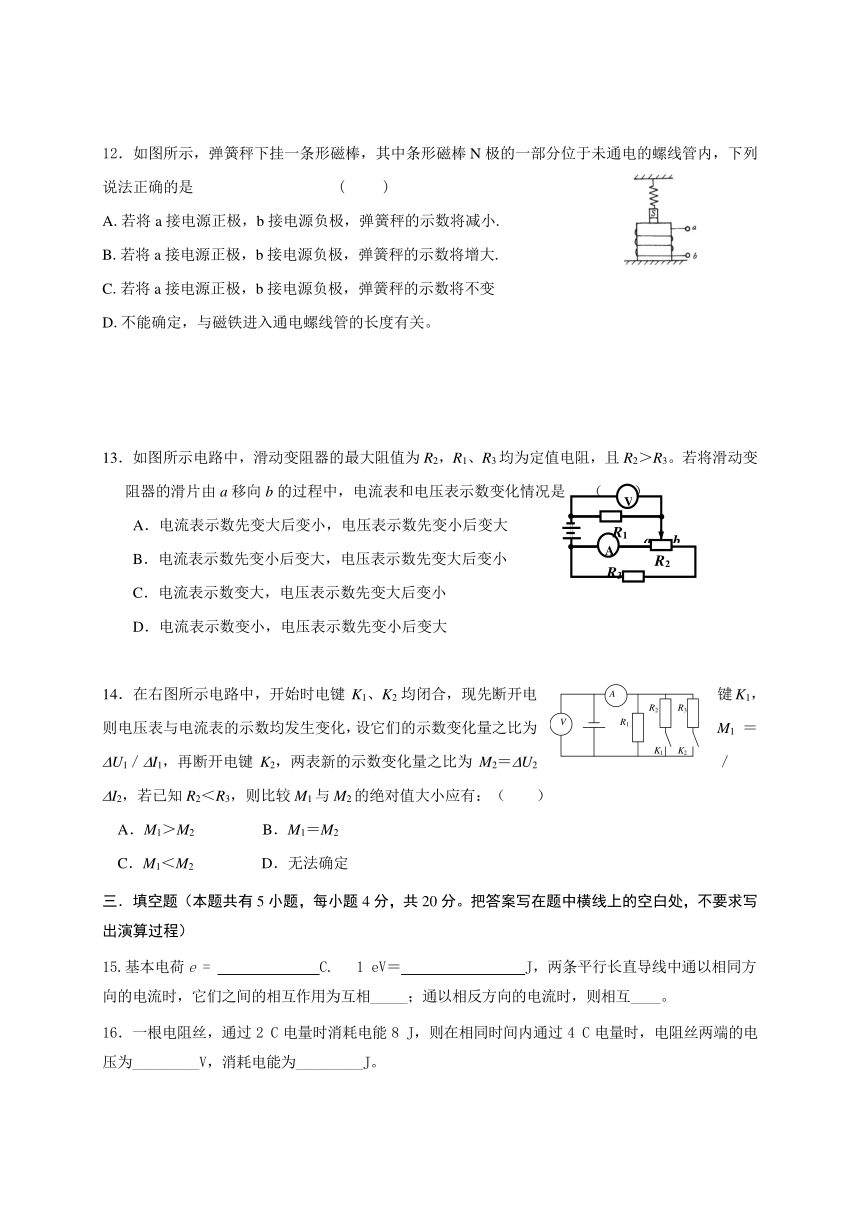

12．如图所示，弹簧秤下挂一条形磁棒，其中条形磁棒N极的一部分位于未通电的螺线管内，下列说法正确的是
(
)
A.若将a接电源正极，b接电源负极，弹簧秤的示数将减小.
B.若将a接电源正极，b接电源负极，弹簧秤的示数将增大.
C.若将a接电源正极，b接电源负极，弹簧秤的示数将不变
D.不能确定，与磁铁进入通电螺线管的长度有关。
13．如图所示电路中，滑动变阻器的最大阻值为R2，R1、R3均为定值电阻，且R2＞R3。若将滑动变阻器的滑片由a移向b的过程中，电流表和电压表示数变化情况是
（
）
A．电流表示数先变大后变小，电压表示数先变小后变大
B．电流表示数先变小后变大，电压表示数先变大后变小
C．电流表示数变大，电压表示数先变大后变小
D．电流表示数变小，电压表示数先变小后变大
14．在右图所示电路中，开始时电键K1、K2均闭合，现先断开电键K1，则电压表与电流表的示数均发生变化，设它们的示数变化量之比为M1＝U1／I1，再断开电键K2，两表新的示数变化量之比为M2＝U2／I2，若已知R2＜R3，则比较M1与M2的绝对值大小应有：（
）
A．M1＞M2　　
B．M1＝M2　　
C．M1＜M2　　
D．无法确定
三．填空题（本题共有5小题，每小题4分，共20分。把答案写在题中横线上的空白处，不要求写出演算过程）
15.基本电荷e
=
C.
1
eV＝
J，两条平行长直导线中通以相同方向的电流时，它们之间的相互作用为互相_____；通以相反方向的电流时，则相互____。
16．一根电阻丝，通过2
C电量时消耗电能8
J，则在相同时间内通过4
C电量时，电阻丝两端的电压为_________V，消耗电能为_________J。
17.

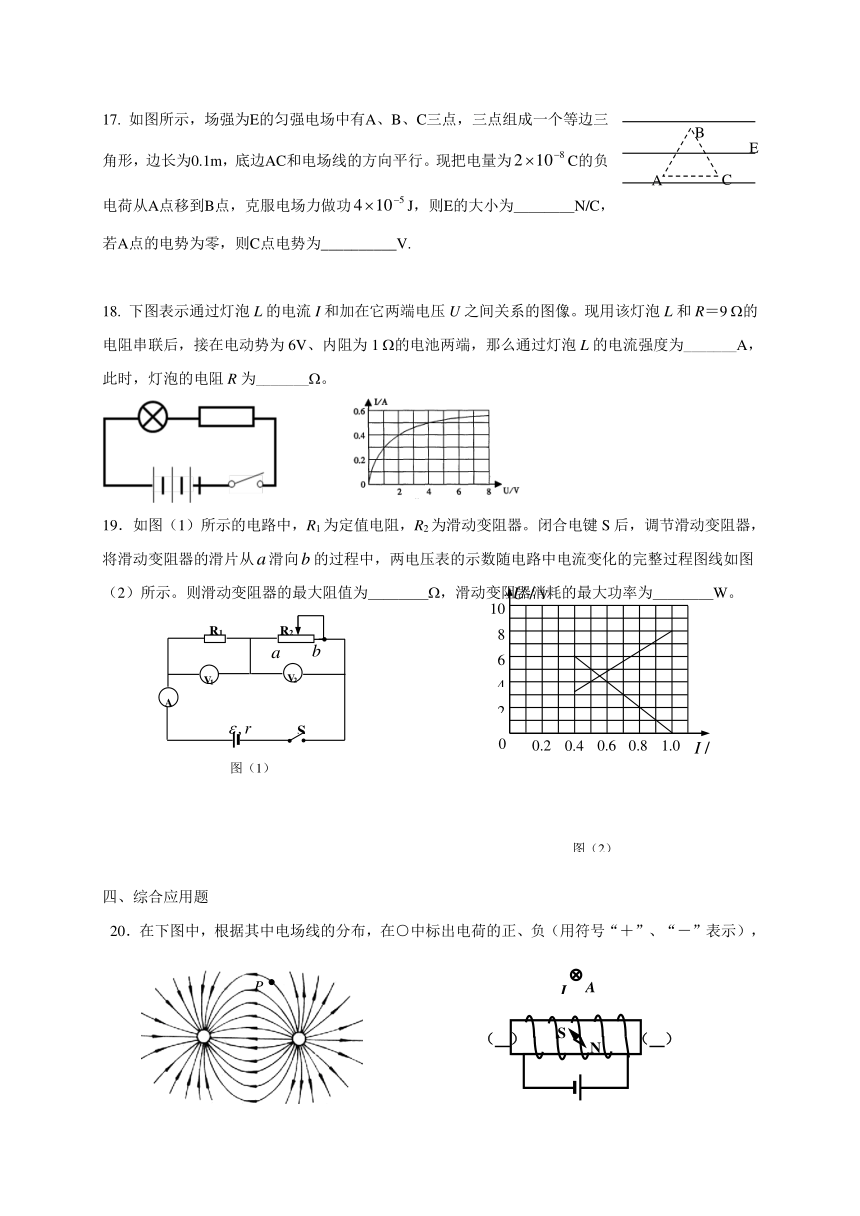

如图所示，场强为E的匀强电场中有A、B、C三点，三点组成一个等边三角形，边长为0.1m，底边AC和电场线的方向平行。现把电量为C的负电荷从A点移到B点，克服电场力做功J，则E的大小为＿＿＿＿N/C，若A点的电势为零，则C点电势为__________V.
18.
下图表示通过灯泡L的电流I和加在它两端电压U之间关系的图像。现用该灯泡L和R＝9
的电阻串联后，接在电动势为6V、内阻为1
的电池两端，那么通过灯泡L的电流强度为_______A，此时，灯泡的电阻R为_______。
19．如图（1）所示的电路中，R1为定值电阻，R2为滑动变阻器。闭合电键S后，调节滑动变阻器，将滑动变阻器的滑片从滑向的过程中，两电压表的示数随电路中电流变化的完整过程图线如图（2）所示。则滑动变阻器的最大阻值为＿＿＿＿，滑动变阻器消耗的最大功率为＿＿＿＿W。
四、综合应用题
20．在下图中，根据其中电场线的分布，在○中标出电荷的正、负（用符号“＋”、“－”表示），标出放置在图中P点的负电荷所受的电场力F。
21．画出右上图中通电螺线管内小磁针N极受到的磁场力方向（画在N极上）和通电直导线A受到的安培力的方向；在两侧括号内标出通电螺线管的N、S极。
22．如图所示为门电路的输入端A、B的输入波形图，请画出该门电路的输出端Z的输出信号的波形图。
23．如图（甲）所示，某同学用DIS实验测量一节干电池的电动势和内阻，为保护电源在电路中串联了一个阻值为R0
=
2的定值电阻。
（1）在（甲）图中的P
处应接
传感器，Q
处应接
传感器。
（选填“电流”或“电压”）
（2）某同学根据计算机生成如图（乙）所示的U
-I图线，由图线可知，这节干电池的电动势约为_______，内阻约为______。
24．用欧姆表测电阻时，如发现指针偏转角度太小，为了使读数的精度提高，应使选择开关拨到较______（选填“大”或“小”）的倍率挡，重新测量前要进行_________。如图所示为使用多用表进行测量时，指针在刻度盘上停留的位置，若选择旋钮：
在“×100Ω”位置，则所测量电阻的阻值为_________kΩ；
在“2.5V”位置，则所测量电压的值为________V；
在“10mA”位置，则所测量电流的值为________mA。
四．计算题（本题共有2小题）
25．如图所示的电路中，R1＝R3＝10Ω，当电键K闭合时，电压表和电流表的示数分别是6V和0.2A，当电键K断开时，电压表的示数变为4.4V，求：
（1）在电键K闭合时，R1消耗的电功率；
（2）电阻R2的阻值；
（3）电源的电动势和内阻。
26．固定不动的正点电荷A，带电量为Q＝1.0×10－6C，点电荷B从距A无穷远的电势为零处移到距A为1
cm、电势为2000V的P点，电场力做了负功1.8×10－3J．如果把B电荷从P点由静止释放，释放瞬间加速度大小为9×109m/s2，求：
（1）B电荷带的电量q；
（2）B电荷的质量m；
（3）B电荷能达到的最大速度Vm。
2015学年第一学期位育中学高二年级物理学科
期末试卷参考答案和评分标准
一．单项选择题（本题共8小题，每小题3分，共24分）
题号
1
2
3
4
5
6
7
8
答案
A
A
C
D
C
C
C
B
二．单项选择题（本题共6小题，每小题4分，共24分）
题号
9
10
11
12
13
14
答案
C
B
B
A
D
B
三．填空题(本题共5小题，每小题4分，共20分。)
15．
1.6×10-19，1.6×10-19
；吸引；排斥
16．___8
,
32
17．
,
-4000v
18．0.4
；
5
19．15Ω；2.5W
四．综合应用题（共15分）
20.
略（2分）
21.
略（3分）
22.
略（1分）
23.
电流、电压、1.5V、
0.5欧（4分）
24.
大
；调零；3.2；1.1，4.4。（5分）
五．计算题（本题共有2小题，25题8分，26题9分,共17分）
25．（1）P1＝＝3.6（W）（2分）
（2）I1＝U1/R1＝6/10＝0.6（A）
I2＝I1－IA＝0.6－0.2＝0.4（A）
R2＝U2/I2＝IAR3/I2＝（0.2×10）/0.4＝5（Ω）（3分）
（3）K闭合
E＝U1＋IAR3＋I1r＝6＋0.2×10＋0.6×r＝8＋0.6r
K断开
I=UV/R1＝4.4/10＝0.44（A）
