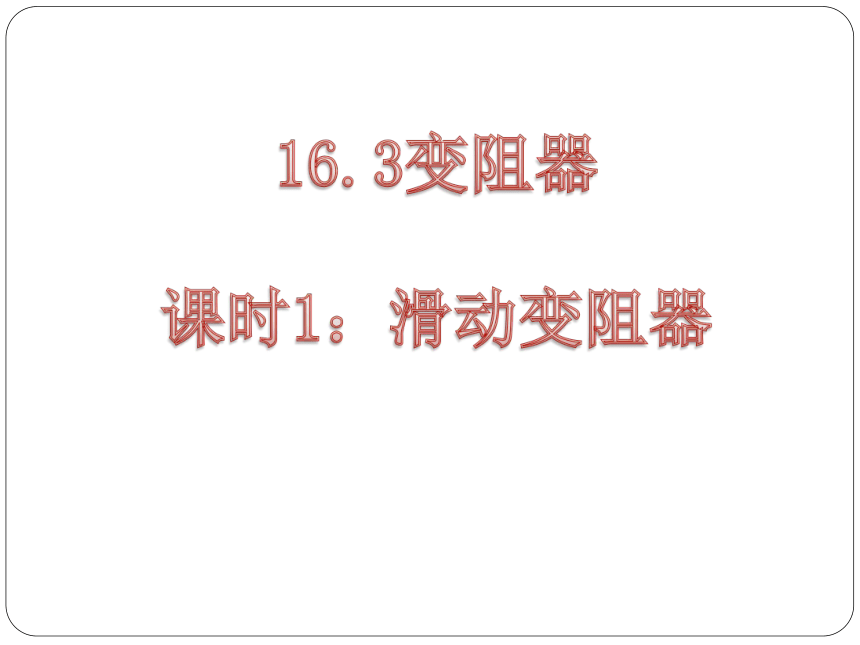

课件21张PPT。16.3变阻器
课时1：滑动变阻器学习目标：
1.了解滑动变阻器的构造。
2.知道滑动变阻器的工作原理和作用。

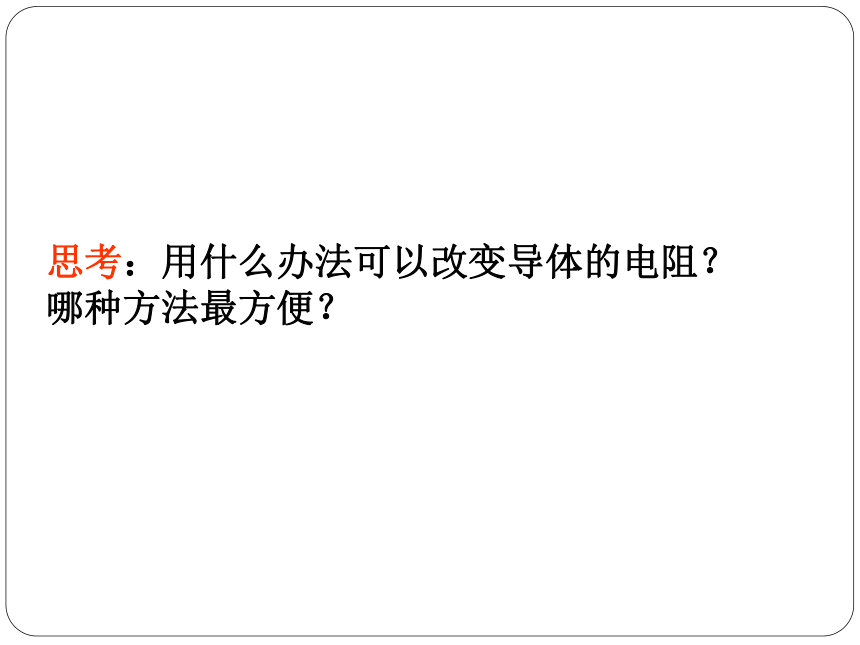

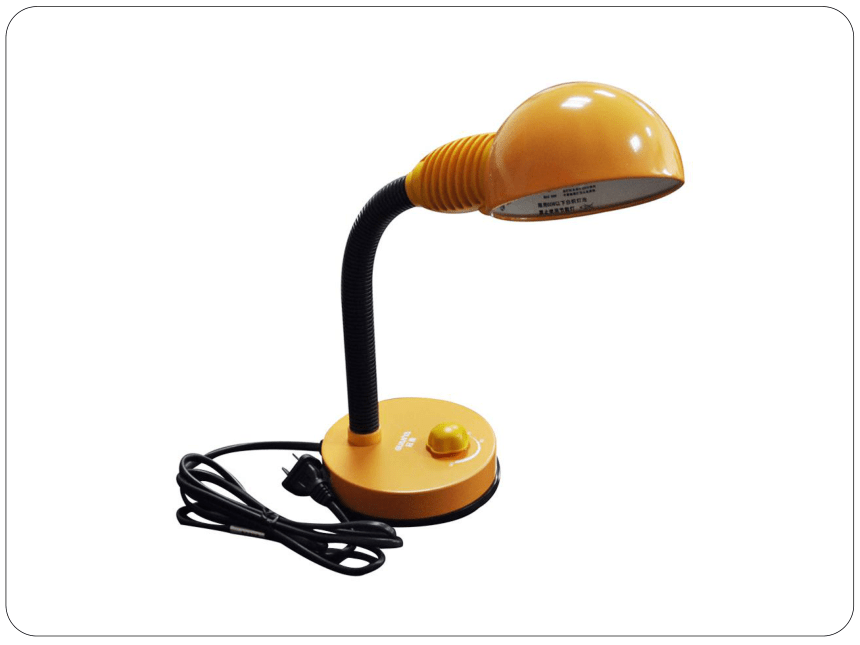

3.掌握滑动变阻器的使用方法。思考：用什么办法可以改变导体的电阻？哪种方法最方便？ 原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。一、滑动变阻器的工作原理和作用作用：通过改变接入电路中的电阻的大小,从而可以改变电路中的 电流。 二、变阻器的构造1、构造滑片P接线柱D接线柱B接线柱C接线柱A金属杆瓷筒电阻线圈你能猜想一下滑动变阻器上的“1.5A 200Ω”的含义吗?滑动变阻器允许通过的最大电流为1.5A，
滑动变阻器的最大阻值为200Ω滑动变阻器的表示结构示意图元件符号思考问题
滑动变阻器怎样接入电路中才能改变灯泡的亮度？ABCDDABCC接入电路的接线柱ACDABCC接入电路的接线柱ADDABCC接入电路的接线柱BC接入电路的接线柱BDDABCCDABCC接入电路的接线柱CDDABCC接入电路的接线柱AB六种接法比较：三、滑动变阻器的使用方法：
(1)串联接在所控电路中
(2)接线柱应“一上一下”
(3)闭合开关前，滑片P应移到＿＿＿＿＿位置阻值最大处CD 油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。变小变大谢谢指导！
