人教版高二物理选修1-1《2.3 磁场对通电导线的作用》课件 （共19张PPT）

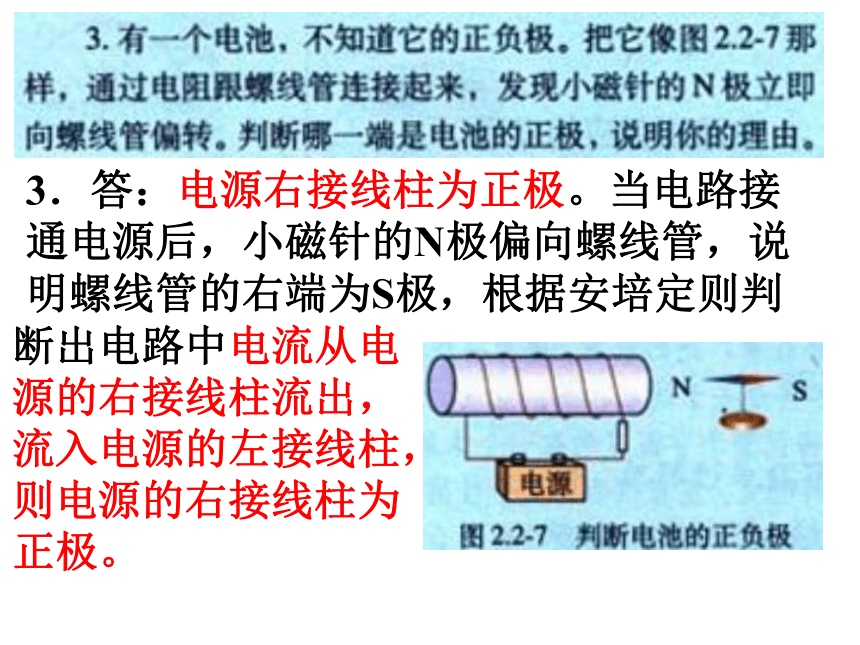

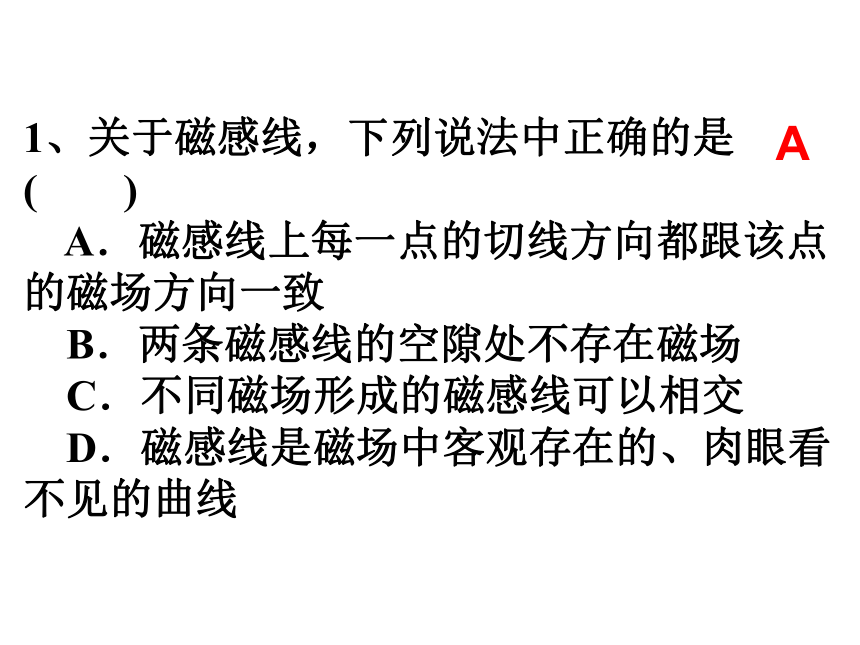

课件19张PPT。磁场对通电导线的作用3．答：电源右接线柱为正极。当电路接通电源后，小磁针的N极偏向螺线管，说明螺线管的右端为S极，根据安培定则判断出电路中电流从电源的右接线柱流出，流入电源的左接线柱，则电源的右接线柱为正极。4．答：由图中磁感线的疏密程度及弯曲程度可知，M点磁场强，P点磁场弱。M点和点磁场方向为各自磁感线的切线方向，它们的磁场方向不同。1、关于磁感线，下列说法中正确的是( )
A．磁感线上每一点的切线方向都跟该点的磁场方向一致
B．两条磁感线的空隙处不存在磁场
C．不同磁场形成的磁感线可以相交

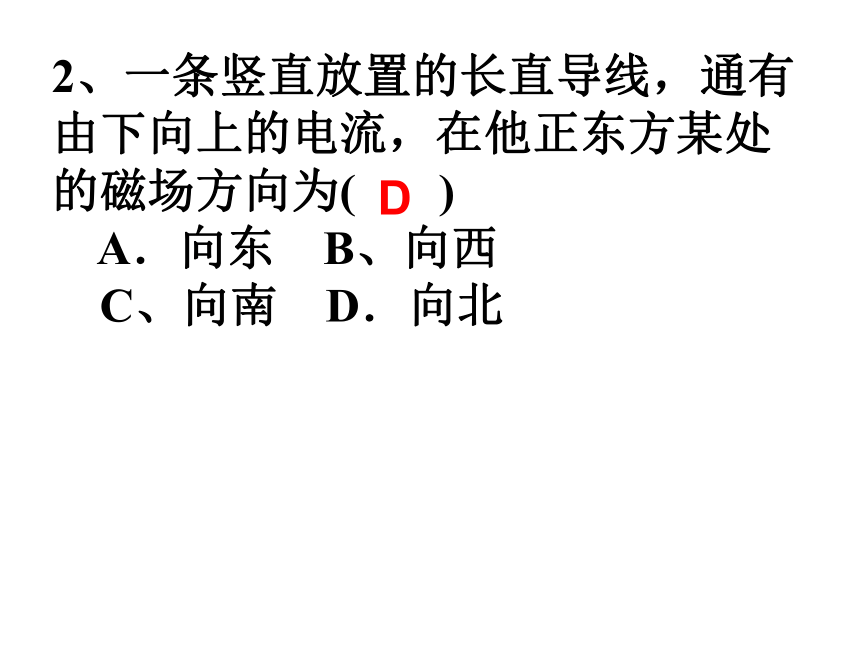

D．磁感线是磁场中客观存在的、肉眼看不见的曲线A2、一条竖直放置的长直导线，通有由下向上的电流，在他正东方某处的磁场方向为( )
A．向东 B、向西

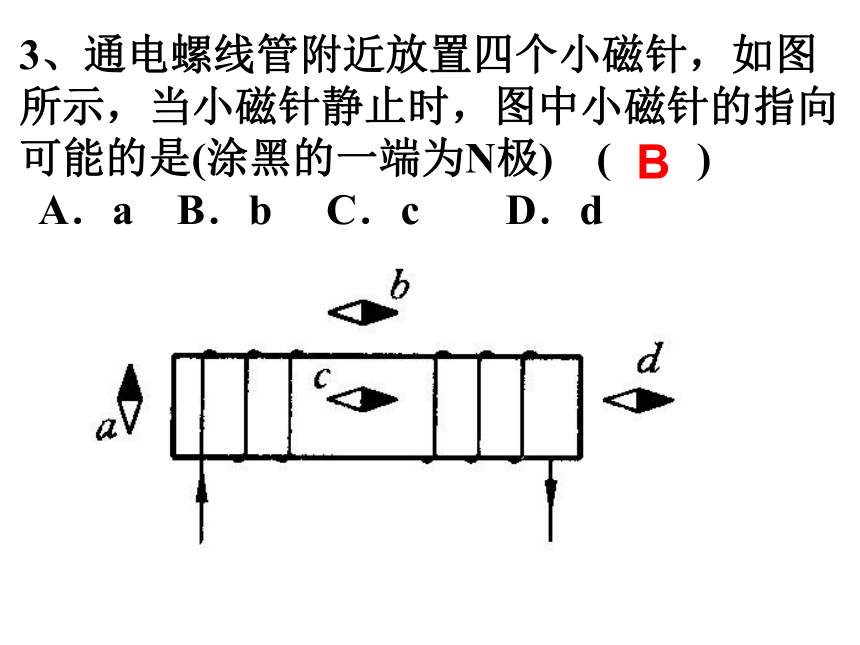

C、向南 D．向北D3、通电螺线管附近放置四个小磁针，如图所示，当小磁针静止时，图中小磁针的指向可能的是(涂黑的一端为N极) ( )
A．a B．b C．c D．dB4、如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是 ( )
A．全向里
B．全向外
C．a向里，b、c向外
D．a、c、向外，b向里D一、安培力1、实验：把一段直导线放到磁场中，当导线中有电流通过时，可以看到原来静止的导线会发生运动。装置示意图：2、实验现象：
当导线方向与磁场方向垂直时，它所受的安培力最大
当导线方向与磁场方向平行时，导线所受安培力为0
当导线方向与磁场方向斜交时，它所受的安培力介于最大值和0之间。
3、安培力：通电导体在磁场中受到的力称为安碚力F。
4、思考：影响安培力大小的因素有哪些？（垂直时）
5、猜想： ①导线的长度L ②电流的大小I 控制变量法 实验：三块相同的磁铁并排放置，可认为磁极间的磁场是均匀的。
将一根直导线悬挂在磁铁的两极间，有电流通过时导线将摆动一个角度，通过这个角度可以比较导线所受安培力的大小。
分别接通“2、3”和“1、4” 可以改变导线通电部分的长度，电流强弱由外部电路控制。
（1）L不变，改变I
（2）I不变，改变L实验结论 精确的实验表明，通电导线与磁场方向垂直　　时，它在磁场中受到的安培力的大小，既与导线的长度L成正比，又与导线中的电流I成正比，即与I和L的乘积成正比，用公式表示：F = B I LB = F / IL二、磁感应强度1、定义：在磁场中垂直于磁场方向的通电导线，所受的安培力F跟电流I和导线长度L的乘积IL的比值叫磁感应强度. 2、意义：磁感应强度表示磁场强弱的物理量.3、公式：B =F / IL4、单位： 在SI制中，其单位是特斯拉，简称特，国际符号是T。1 T=1 5、方向 ：磁感应强度是矢量，把某点的磁场方向定义为该点的磁感应强度的方向. 一根长20cm的通电导线放在磁感应强度为0.4T的匀强磁场中,导线与磁场方向垂直,若它受到的安培力大小为4×10-3N,则导线中的电流是_____A;若将导线中的电流减小为0,则该处的磁感应强度为_____T0.050.4三、安培力的方向1.定义：通电导线在磁场中受到的力2.方向：左手定则伸开左手，使拇指跟其余四指垂直，并且都跟手掌在同一平面内，让磁感线穿过掌心，并使四指指向电流方向，那么拇指所指的方向就是通电导线所受的安培力的方向。安培力方向与磁场方向和电流方向有什么关系？判定以下通电导线所受安培力的方向问题：如图所示，两条平行的通电直导线之间会通过磁场发生相互作用。在什么情况下两条导线相互吸引，什么情况下相互排斥？请你运用学过的知识进行讨论并做出预测.同向电流相互吸引
异向电流相互排斥1、如果放在磁场中不是一段通电导线，而是一个通电的矩形线圈abcd，会发生什么现象？
2、电动机基本构造：定子和转子。四、电动机直流电动机示意图 用一块蹄形磁铁慢慢地接近发光的白炽灯泡。可以看到灯丝颤抖起来。
猜猜看，灯丝里通过怎样的电流，才能使灯丝颤抖
