苏科版物理九年级上册第十三章 电路初探 单元测试卷

第十三章
电路初探
单元测试卷
（时间：90分钟
总分：100分）
一、选择题（每题2分，共26分）

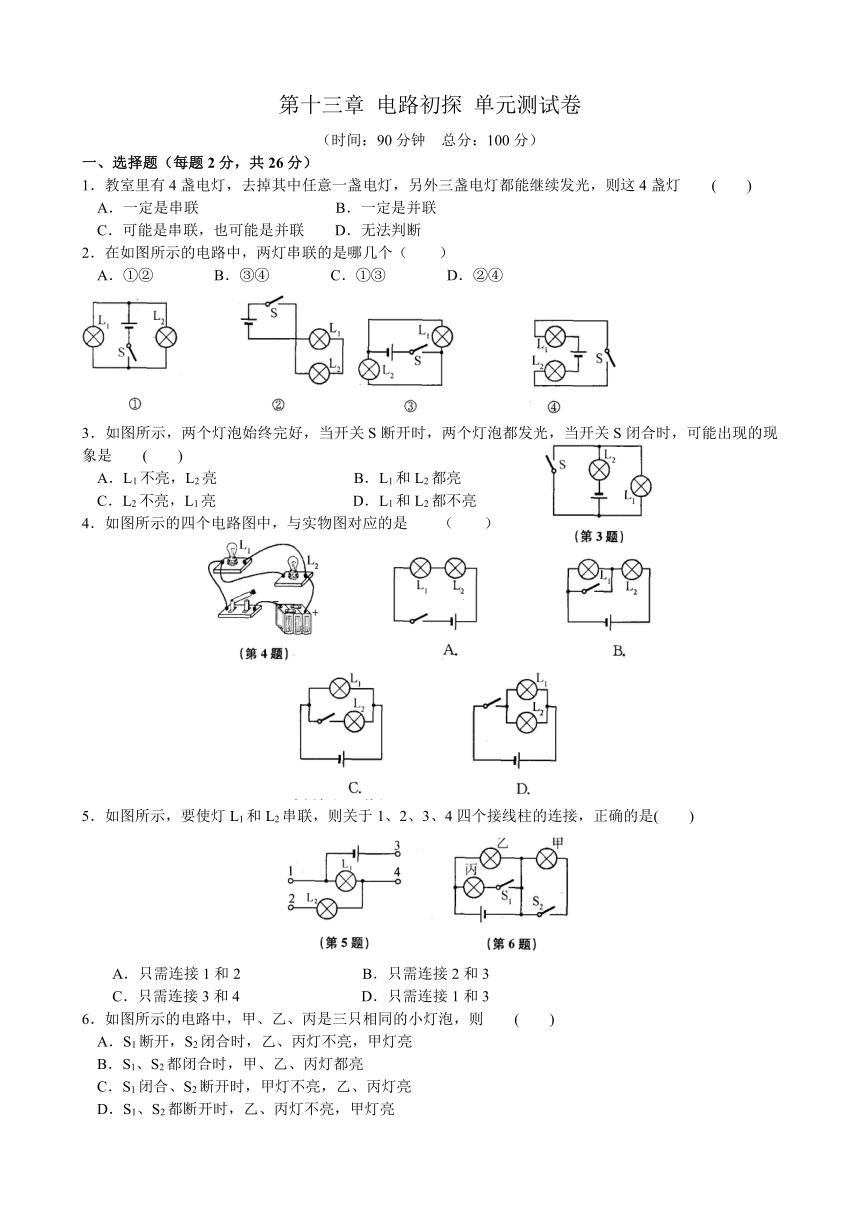

1．教室里有4盏电灯，去掉其中任意一盏电灯，另外三盏电灯都能继续发光，则这4盏灯
(
)
A．一定是串联　　　　　　　　
B．一定是并联
C．可能是串联，也可能是并联　
D．无法判断
2．在如图所示的电路中，两灯串联的是哪几个（　　）
A．①②
　　　
B．③④
　　　C．①③
　　　
D．②④
3．如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是
(
)
A．L1不亮，L2亮
　　　　　　　
B．L1和L2都亮
C．L2不亮，L1亮
　　　　　　　
D．L1和L2都不亮
4．如图所示的四个电路图中，与实物图对应的是　　（　　）
　　　　
5．如图所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是(
)
　A．只需连接1和2
　　　　　　　B．只需连接2和3
　
C．只需连接3和4
　　　　　　　D．只需连接1和3
6．如图所示的电路中，甲、乙、丙是三只相同的小灯泡，则
(
)
A．S1断开，S2闭合时，乙、丙灯不亮，甲灯亮
B．S1、S2都闭合时，甲、乙、丙灯都亮
C．S1闭合、S2断开时，甲灯不亮，乙、丙灯亮
D．S1、S2都断开时，乙、丙灯不亮，甲灯亮

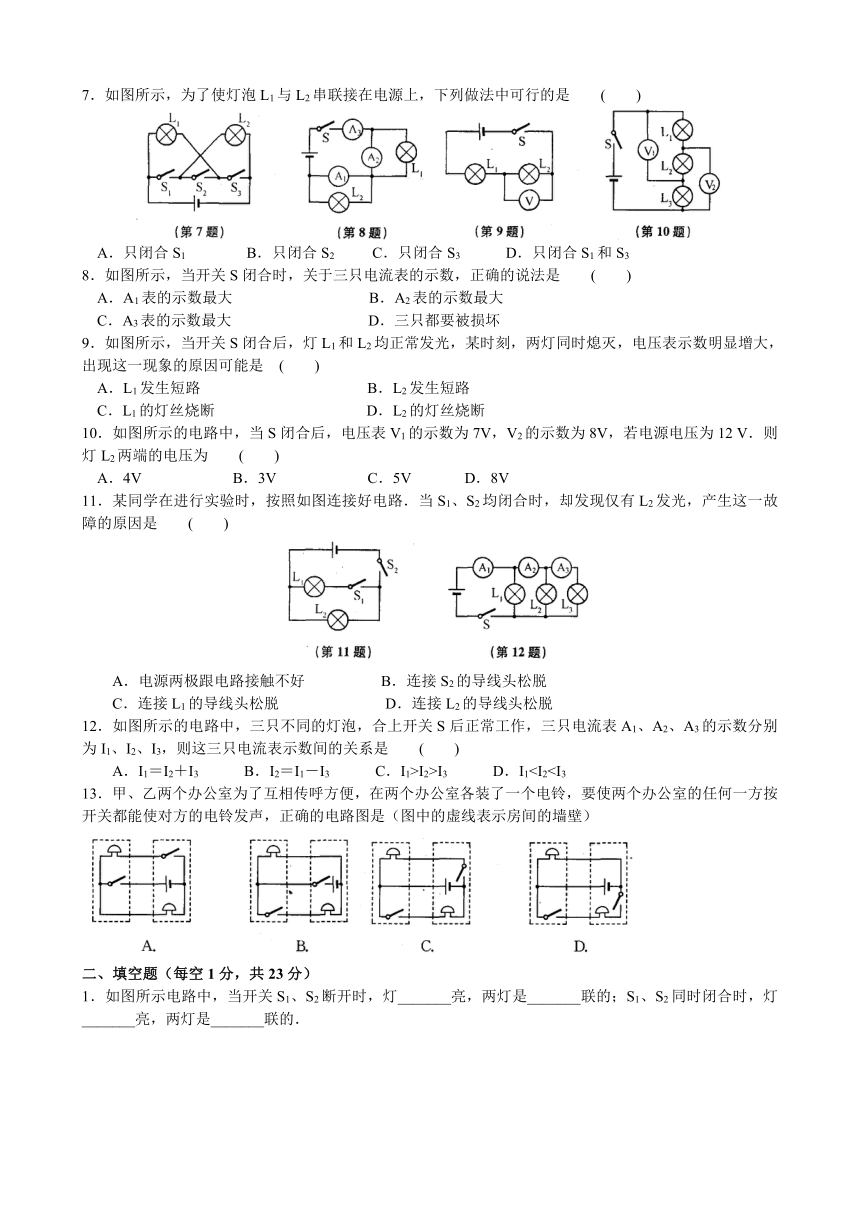

7．如图所示，为了使灯泡L1与L2串联接在电源上，下列做法中可行的是
(
)
A．只闭合S1
　　B．只闭合S2　　　
C．只闭合S3
　
D．只闭合S1和S3
8．如图所示，当开关S闭合时，关于三只电流表的示数，正确的说法是
(
)
A．A1表的示数最大
　　　　　　　　
B．A2表的示数最大
C．A3表的示数最大
　　　　　　　　
D．三只都要被损坏
9．如图所示，当开关S闭合后，灯L1和L2均正常发光，某时刻，两灯同时熄灭，电压表示数明显增大，出现这一现象的原因可能是
(
)
A．L1发生短路
　　　　　　　　　
B．L2发生短路
C．L1的灯丝烧断
　　　　　　　　D．L2的灯丝烧断
10．如图所示的电路中，当S闭合后，电压表V1的示数为7V，V2的示数为8V，若电源电压为12
V．则灯L2两端的电压为
(
)
A．4V
　　　　
B．3V
　　　　
C．5V
　　　D．8V
11．某同学在进行实验时，按照如图连接好电路．当S1、S2均闭合时，却发现仅有L2发光，产生这一故障的原因是
(
)
A．电源两极跟电路接触不好　　　　　B．连接S2的导线头松脱
C．连接L1的导线头松脱　　　　　　　D．连接L2的导线头松脱
12．如图所示的电路中，三只不同的灯泡，合上开关S后正常工作，三只电流表A1、A2、A3的示数分别为I1、I2、I3，则这三只电流表示数间的关系是
(
)
A．I1＝I2＋I3
　B．I2＝I1－I3
　
C．I1>I2>I3
　
D．I113．甲、乙两个办公室为了互相传呼方便，在两个办公室各装了一个电铃，要使两个办公室的任何一方按开关都能使对方的电铃发声，正确的电路图是（图中的虚线表示房间的墙壁）
二、填空题（每空1分，共23分）

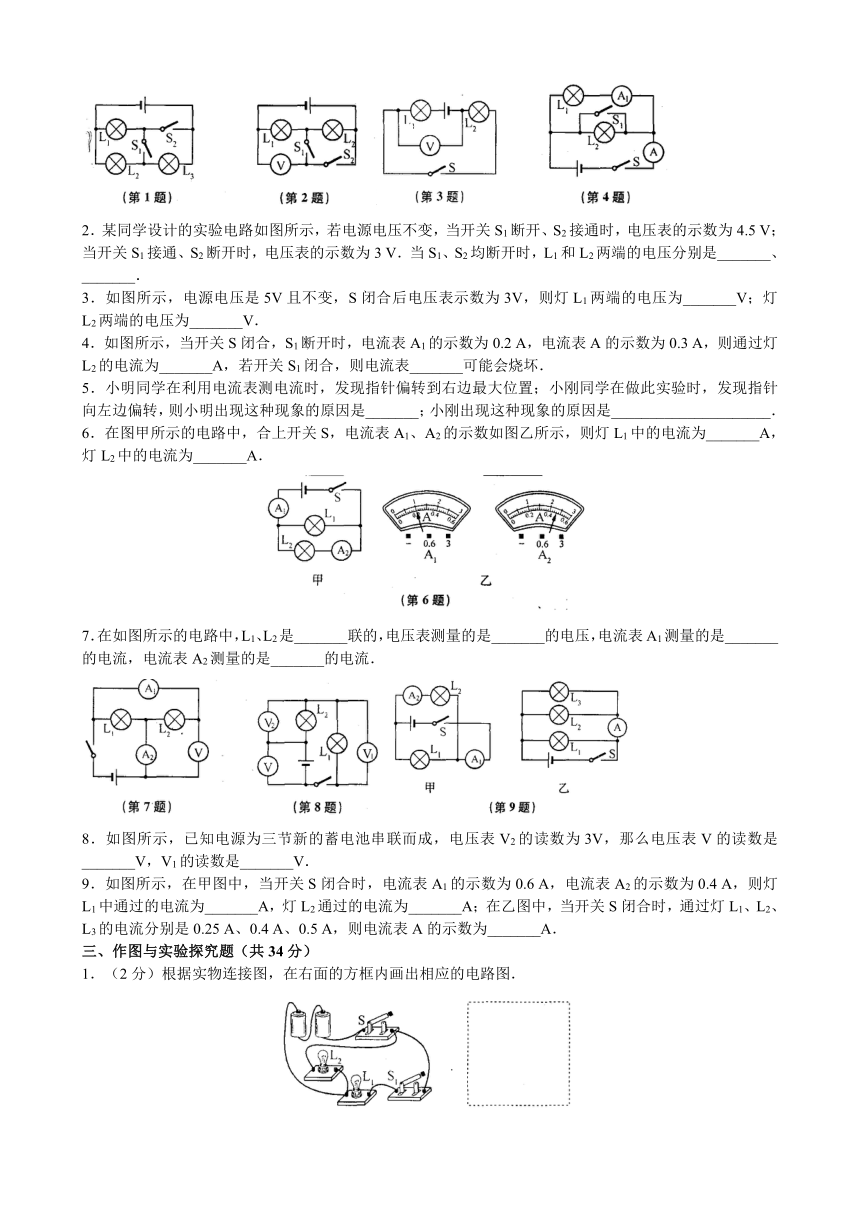

1．如图所示电路中，当开关S1、S2断开时，灯_______亮，两灯是_______联的；S1、S2同时闭合时，灯_______亮，两灯是_______联的．
2．某同学设计的实验电路如图所示，若电源电压不变，当开关S1断开、S2接通时，电压表的示数为4.5
V；当开关S1接通、S2断开时，电压表的示数为3
V．当S1、S2均断开时，L1和L2两端的电压分别是_______、_______．
3．如图所示，电源电压是5V且不变，S闭合后电压表示数为3V，则灯L1两端的电压为_______V；灯L2两端的电压为_______V．
4．如图所示，当开关S闭合，S1断开时，电流表A1的示数为0.2
A，电流表A的示数为0.3
A，则通过灯L2的电流为_______A，若开关S1闭合，则电流表_______可能会烧坏．
5．小明同学在利用电流表测电流时，发现指针偏转到右边最大位置；小刚同学在做此实验时，发现指针向左边偏转，则小明出现这种现象的原因是_______；小刚出现这种现象的原因是_____________________．
6．在图甲所示的电路中，合上开关S，电流表A1、A2的示数如图乙所示，则灯L1中的电流为_______A，灯L2中的电流为_______A．
7．在如图所示的电路中，L1、L2是_______联的，电压表测量的是_______的电压，电流表A1测量的是_______的电流，电流表A2测量的是_______的电流．
8．如图所示，已知电源为三节新的蓄电池串联而成，电压表V2的读数为3V，那么电压表V的读数是_______V，V1的读数是_______V．
9．如图所示，在甲图中，当开关S闭合时，电流表A1的示数为0.6
A，电流表A2的示数为0.4
A，则灯L1中通过的电流为_______A，灯L2通过的电流为_______A；在乙图中，当开关S闭合时，通过灯L1、L2、L3的电流分别是0.25
A、0.4
A、0.5
A，则电流表A的示数为_______A．
三、作图与实验探究题（共34分）
1．（2分）根据实物连接图，在右面的方框内画出相应的电路图．
2．（2分）根据电路图，连接右图中的实物图．
3．（7分）小明同学为了测量灯L1和L2串联后L2两端的电压，组成如图所示的实验电路．
(1)请你指出图中的错误，并在接错的那根线上打“×”，用笔画线代替导线将这根导线更正过来．
(2)在虚线框内画出更正后相应的电路图．
(3)如果小明在试触时出现了下列现象，请你帮他分析原因：
(a)电压表指针反偏，这是因为_____________________；
(b)电压表指针偏转角度太小，这是因为______________；
(c)电压表指针有明显偏转，但灯不亮，这是因为_____________________；
4．（3分）现有红、绿两只灯泡、一个电铃，两只开关，一个电池组和若干导线，利用这些材料请为收发室值班人员按要求设计一个电路，画在虚线框内，并按设计电路将实物连接好．要求：红灯亮时，电铃响表示前门来人；绿灯亮时，电铃响表示后门来人（在开关处标明所在的位置）．
5．（4分）小明和父母想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游，为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游．请按上述要求在下边虚线框内设计此投票机的电路（请在开关旁注明控制的人）．
6．（4分）如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线．为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
(1)连接A和B，将测通器的m连接在D上．当n连接F时小灯泡发光，连接E时小灯泡不发光．由此可以确定_______为同一导线的两端（填字母，下同）．
(2)为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与_______相连时，另一端只需接触一根导线就能将另两根导线辨别开．
7．（12分）甲、乙两位同学在探究串联和并联电路中电流的规律时，看到实验桌上的器材有：学生电源一个，开关一个，小灯泡一个，弹簧测力计一个，导线若干，他们交流后决定：
(1)由甲同学向老师报告，要求增加的元件是_______，同时撤掉_______换取_______．
(2)甲同学率先探究串联电路中的电流规律，刚接好最后一根导线，表的指针迅速达到最右端，乙同学立即切断电源，经检查发现在连接电路时没有将_______，也没有_______．
(3)甲同学注意了上述问题，同时又调节了电源后，将电流表接在串联电路中，闭合开关发觋表的指针向左偏转，乙同学发现了问题的原因是_______，调整后再次闭合开关发现只有一个小灯泡发光，电流表有读数，原因可能是______________．
(4)在乙同学的协助下，甲同学终于完成了探究串联电路电流规律的正确连接，甲同学读取电流表的示数后，感觉比其他实验小组的读数大一些，于是他断开开关又仔细观察发现电流表还有0.
04
A的读数，这时才意识到使用电流表之前还必须______________．
(5)乙同学接着探究并联电路中电流的规律，正确选择量程后，刚闭合开关，电流表的指针也迅速达到最右端，并且两灯泡都不亮，甲同学立即切断电源，经检查发现的问题是_____________________．
(6)故障排除后，乙同学很快完成了实验，并总结出并联电路中干路电流I总与支路电流I1及I2的关系是____________________________．
(7)甲同学按乙的方法重复了一遍，由于时间紧张，只测了干路电流和通过灯泡L1的电流，没有认真读数就整理了器材，只记得两次电流表指针偏转到的位置一样，都是12个小格，乙同学灵机一动帮助甲同学算出了通过灯泡L1的电流是_______A，通过灯泡L2的电流是_______A．
四、计算及应用题(17分)
1．（8分）如图甲所示，S闭合后，A1、A2、V三只电表的指针均如图乙所示，已知V表接入的是“－”、“15”，请回答：
(1)电源电压，L1、L2两端的电压各是多少？
(2)通过L1、L2的电流为多大？（以上答案均需要说明理由）
2．（9分）小名同学在物理实验室进行如图所示的探究性实验．他在实验中进行一切正常（操作正确，各电路元件完好），各电表的示数如图甲、乙、丙所示（在实验中小名用了两节干电池串联作为电源）．
(1)通过灯L1、L2的电流大小分别为多大？通过计算并说明理由．
(2)灯L1、L2两端的电压和电源电压为多少？
参考答案
一、1．B
2．D
3．A
4．D
5．B
6．C
7．B
8．D
9．D
10．B
11．C
12．C
13．C
二、1．L2、L3
串
L1、L2
并
2．3
V
1.5
V
3．2
3
4．0.1
A
5．量程太小
正负接线柱接反
6．0.54
0.46
7．并
电源
L2
干路中
8．6
3
9．0.2
0.4
0.9
三、1．如图所示
2．如图所示　3．(1)如图所示　(2)如图所示　(3)正负接线柱接反
所选量程过大
电压表串联在电路中
4．如图所示　5．如图所示
6．(1)C、E　(2)E
　7．(1)小灯泡一个
弹簧测力计　电流表　(2)开关断开
正确地选择量程
(3)电流表正负接线柱接反了
电流表与另一个小灯泡并联了
(4)校零　(5)电流表直接接在电源两端了（电流表将两个灯泡短路）(6)I总＝I1＋I2　(7)0.24
0.96
四、1．(1)6
V
6
V
6
V
(2)0.24
0.96
2．(1)0.5
A
0.9
A
(2)2.5
V
2.5
V
