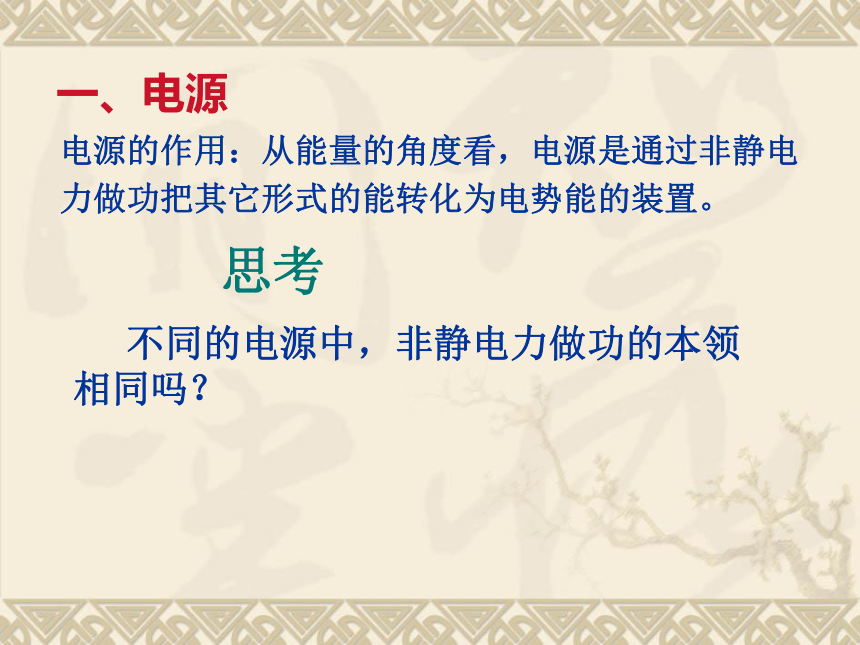

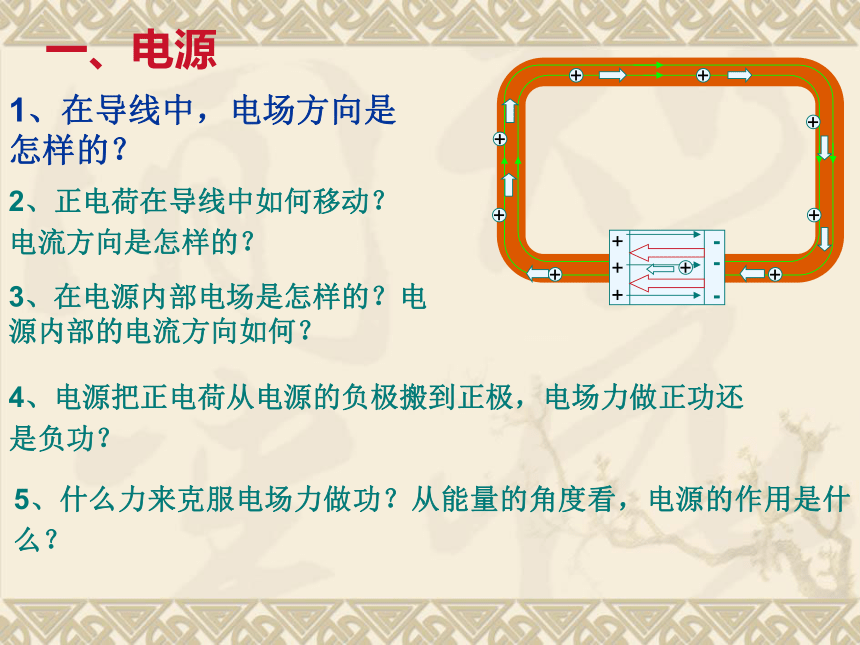

课件13张PPT。一、电源1、在导线中,电场方向是怎样的?2、正电荷在导线中如何移动?电流方向是怎样的?3、在电源内部电场是怎样的?电源内部的电流方向如何?4、电源把正电荷从电源的负极搬到正极,电场力做正功还是负功?5、什么力来克服电场力做功?从能量的角度看,电源的作用是什么?一、电源电源的作用:从能量的角度看,电源是通过非静电力做功把其它形式的能转化为电势能的装置。 不同的电源中,非静电力做功的本领

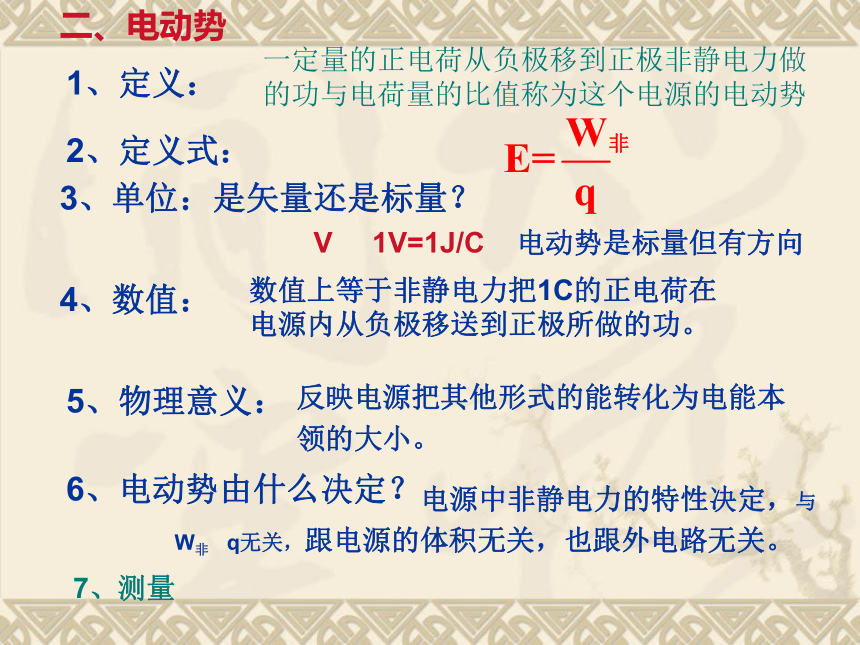

相同吗? 思考二、电动势1、定义:2、定义式:3、单位:是矢量还是标量?5、物理意义:4、数值:6、电动势由什么决定?V 1V=1J/C 电动势是标量但有方向
数值上等于非静电力把1C的正电荷在电源内从负极移送到正极所做的功。反映电源把其他形式的能转化为电能本领的大小。
电源中非静电力的特性决定,与W非 q无关,跟电源的体积无关,也跟外电路无关。
非7、测量一定量的正电荷从负极移到正极非静电力做的功与电荷量的比值称为这个电源的电动势 2、电动势和电压的区别及联系

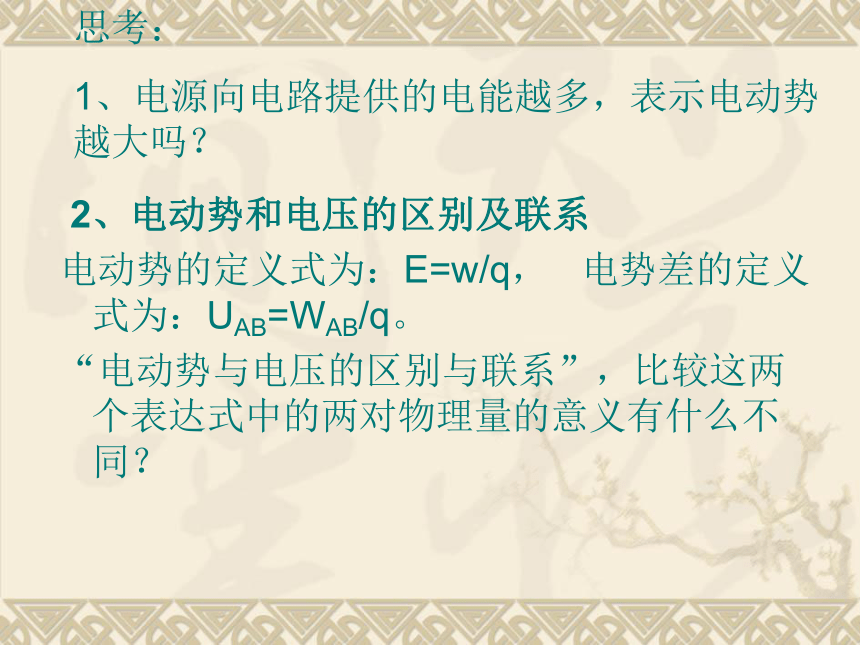

电动势的定义式为:E=w/q, 电势差的定义式为:UAB=WAB/q。
“电动势与电压的区别与联系”,比较这两个表达式中的两对物理量的意义有什么不同?思考:

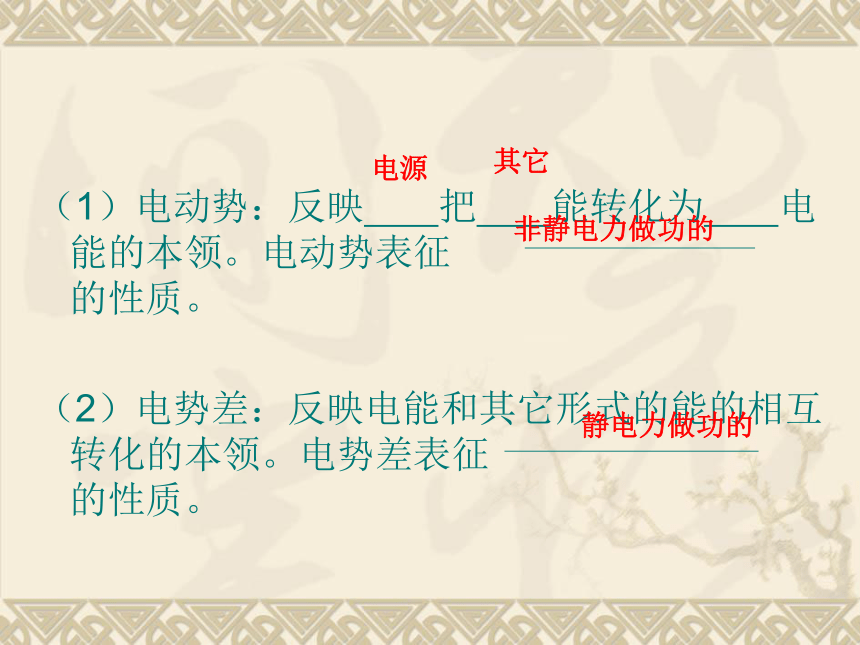

1、电源向电路提供的电能越多,表示电动势越大吗? (1)电动势:反映 把 能转化为 电能的本领。电动势表征 的性质。

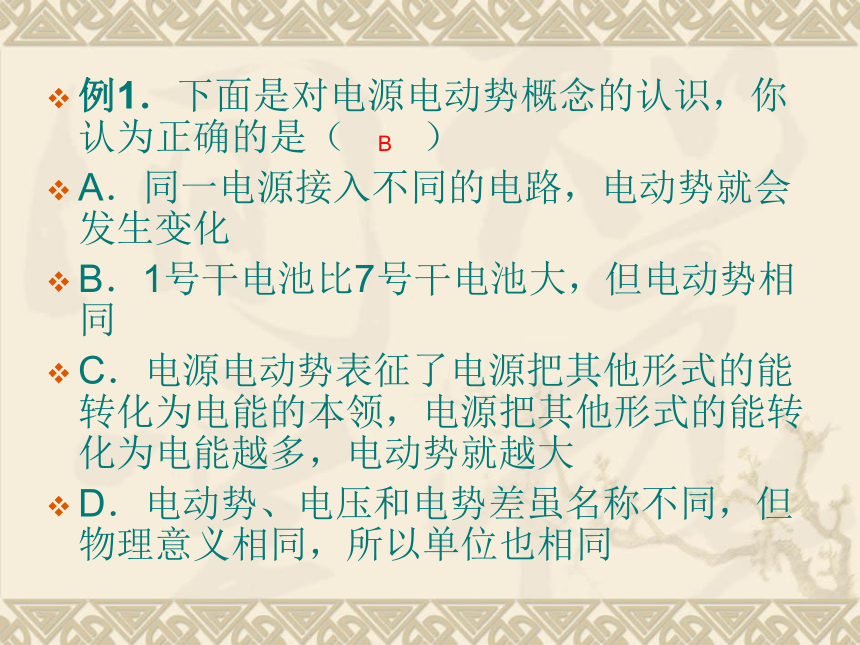

(2)电势差:反映电能和其它形式的能的相互转化的本领。电势差表征 的性质。非静电力做功的静电力做功的电源其它例1.下面是对电源电动势概念的认识,你认为正确的是(  )
A.同一电源接入不同的电路,电动势就会发生变化
B.1号干电池比7号干电池大,但电动势相同
C.电源电动势表征了电源把其他形式的能转化为电能的本领,电源把其他形式的能转化为电能越多,电动势就越大
D.电动势、电压和电势差虽名称不同,但物理意义相同,所以单位也相同B当堂训练:
1:铅蓄电池的电动势为2V,这表示( )
A.电路中每通过1C的电量,电源把2J的化学能转变为电能
B. 蓄电池两极间的电压为2V
C. 蓄电池在1s内将2J的化学能转变成电能
D. 蓄电池将化学能转变为电能的本领比一节干电池(电动势为1.5V)强AD2:手电筒中的干电池给小灯泡供电时,电流为0.3A,在某次接通开关的10S内,一节干电池中有多少化学能转化为电能?转化的功率为多少?三、电源的重要参数
1.常用电池的电动势:
干电池 铅蓄电池 锂电池 锌汞电池
2.内阻:电源 导体的电阻。
3.容量:电池放电时能输出的 ,其单位是:A·h,mA·h。
思考:干电池用久后,不能保证外电路正常工作,这与电源的那个参数有关?
生活中的电池1.关于电动势,下列说法中正确的是(   )
A.在电源内部,由负极到正极的方向为电动势的方向
B.在闭合电路中,电动势的方向与内电路中电流的方向相同
C.电动势的方向是电源内部电势升高的方向
D.电动势是矢量ABC2.下列几种常见电池有关能量转化的说法正确的是( )
A.太阳能电池是将热能转化为电能的装置
B.铅蓄电池是将化学能转化为电能的装置
C.光电池是将光能转化为电能的装置
D.手摇发动机将机械能转化为电能
