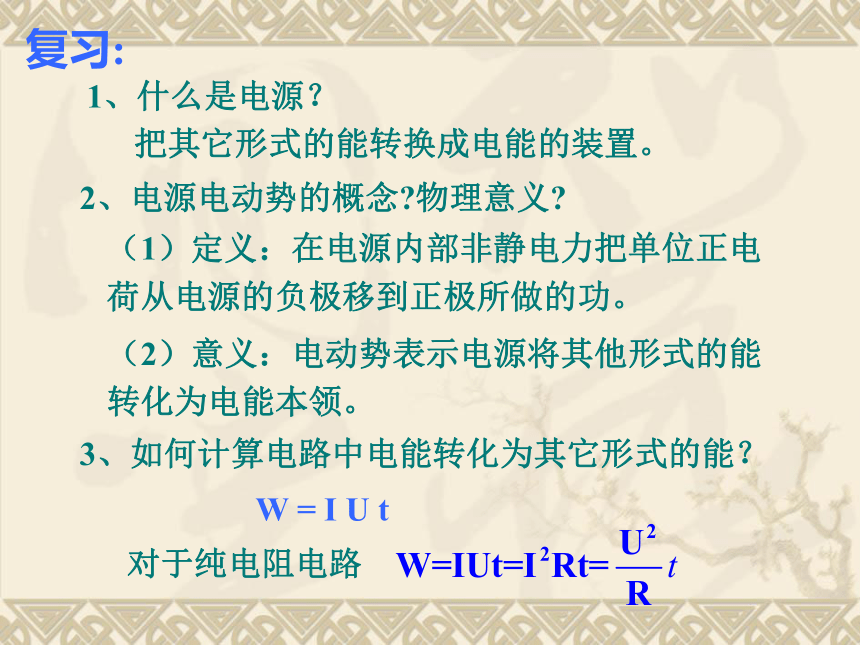

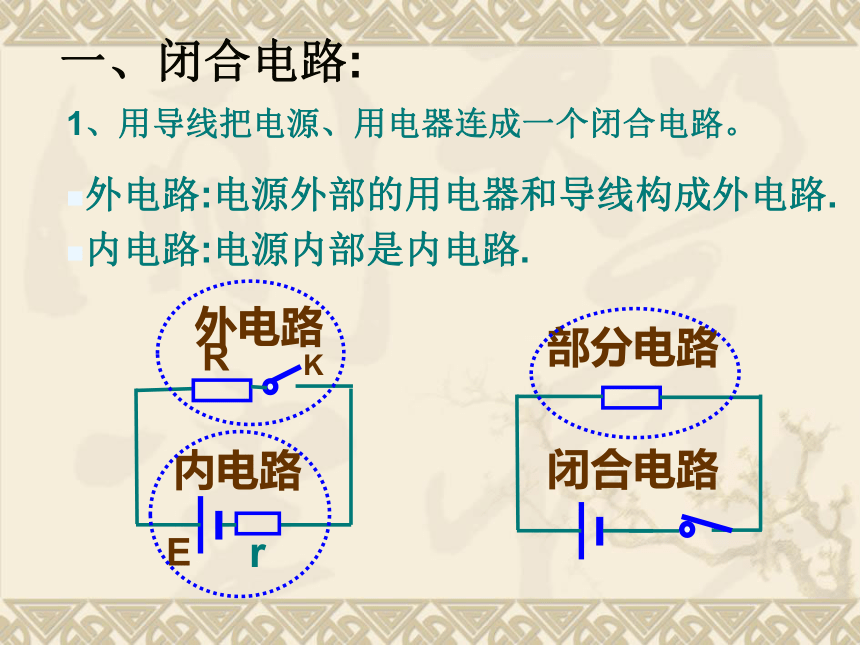

课件39张PPT。Unit2 恒定电流7、闭合电路的欧姆定律复习:1、什么是电源？2、电源电动势的概念?物理意义?把其它形式的能转换成电能的装置。（1）定义：在电源内部非静电力把单位正电荷从电源的负极移到正极所做的功。（2）意义：电动势表示电源将其他形式的能转化为电能本领。3、如何计算电路中电能转化为其它形式的能？W = I U t对于纯电阻电路一、闭合电路:1、用导线把电源、用电器连成一个闭合电路。外电路:电源外部的用电器和导线构成外电路.
内电路:电源内部是内电路.闭合电路部分电路内电路外电路 在外电路中，电流方向 。

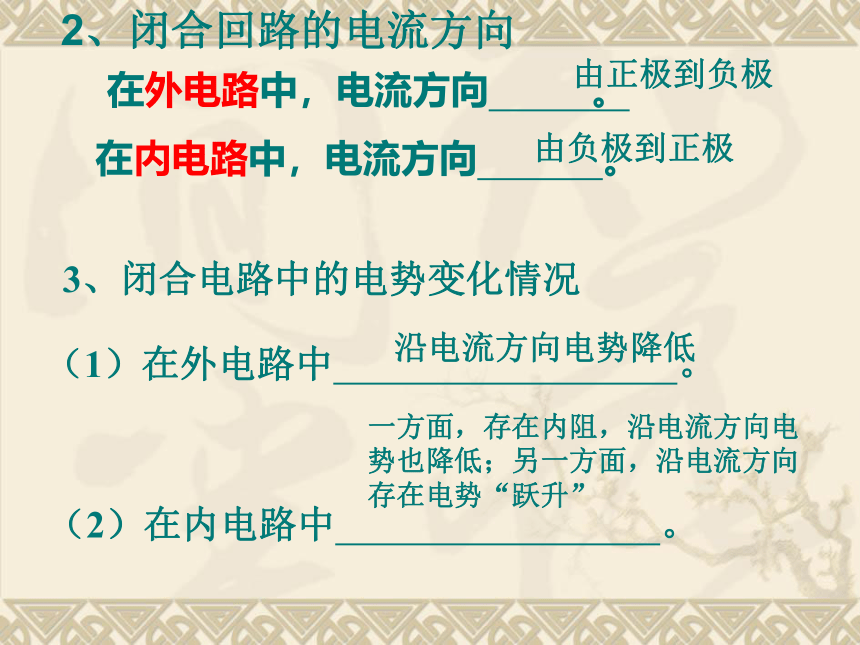

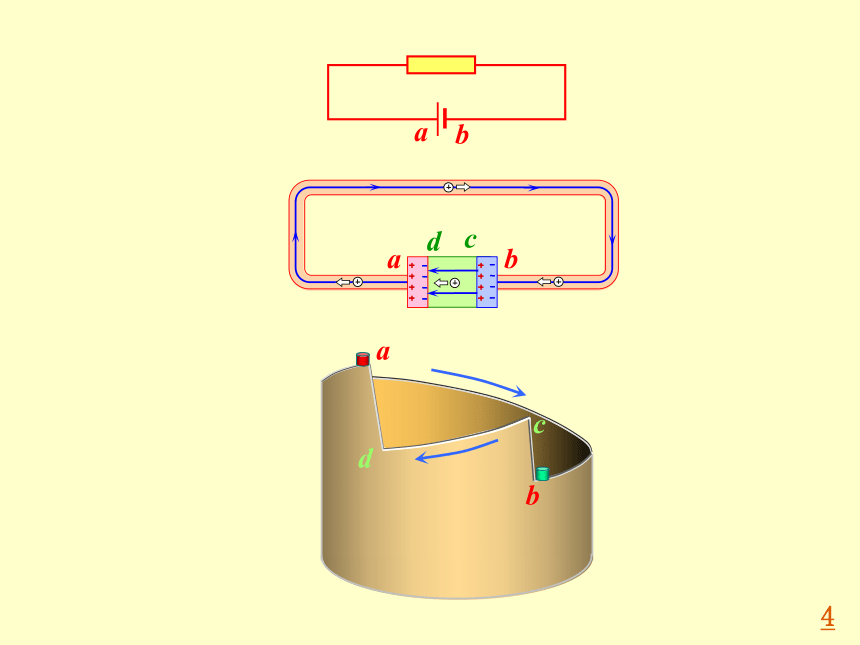

在内电路中，电流方向 。2、闭合回路的电流方向3、闭合电路中的电势变化情况（1）在外电路中 。

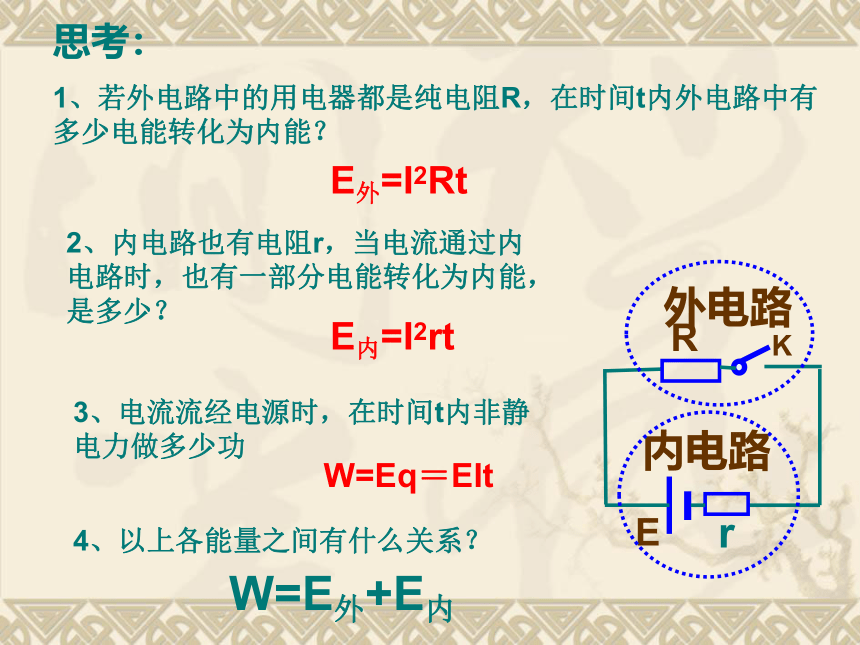

（2）在内电路中 。由正极到负极由负极到正极沿电流方向电势降低一方面，存在内阻，沿电流方向电势也降低；另一方面，沿电流方向存在电势“跃升”4思考：

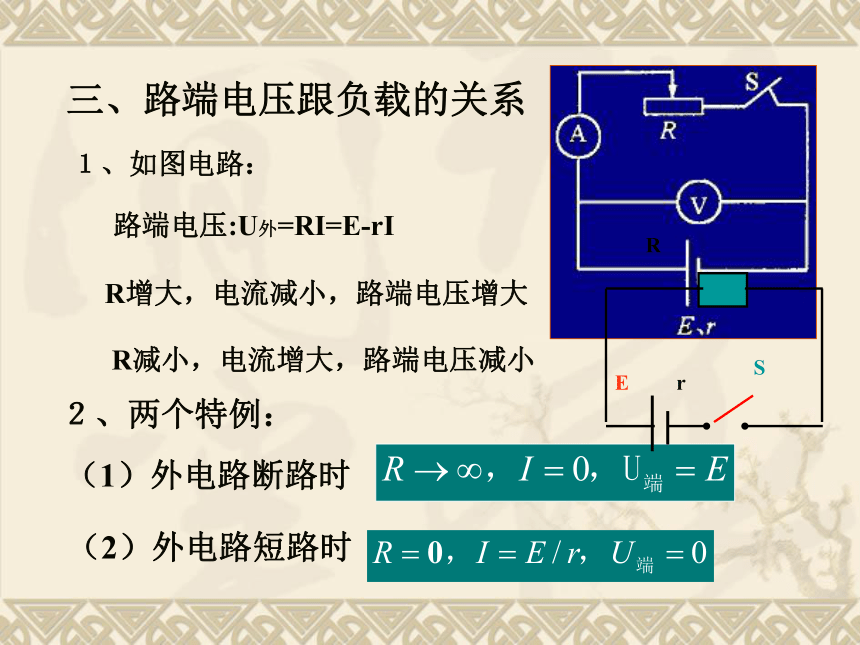

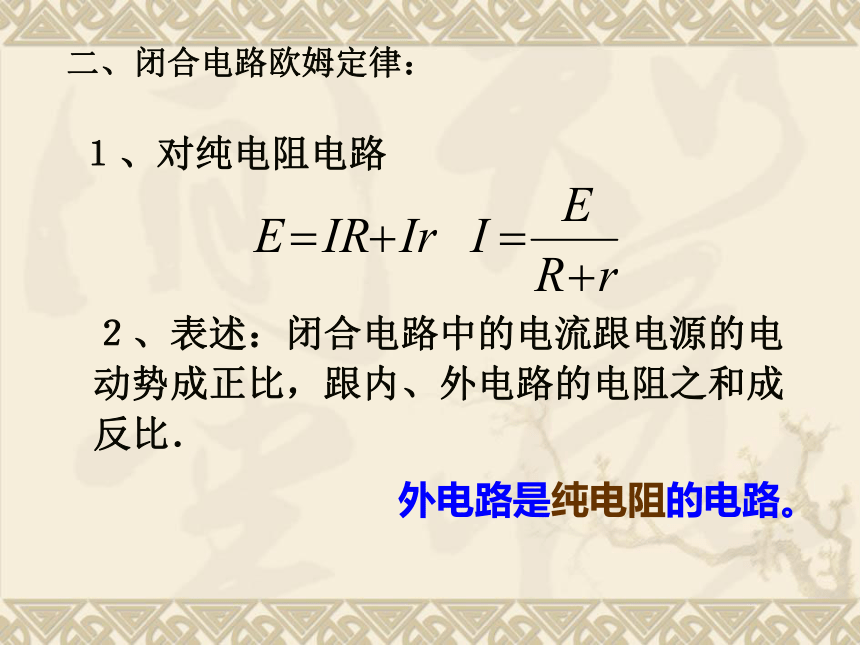

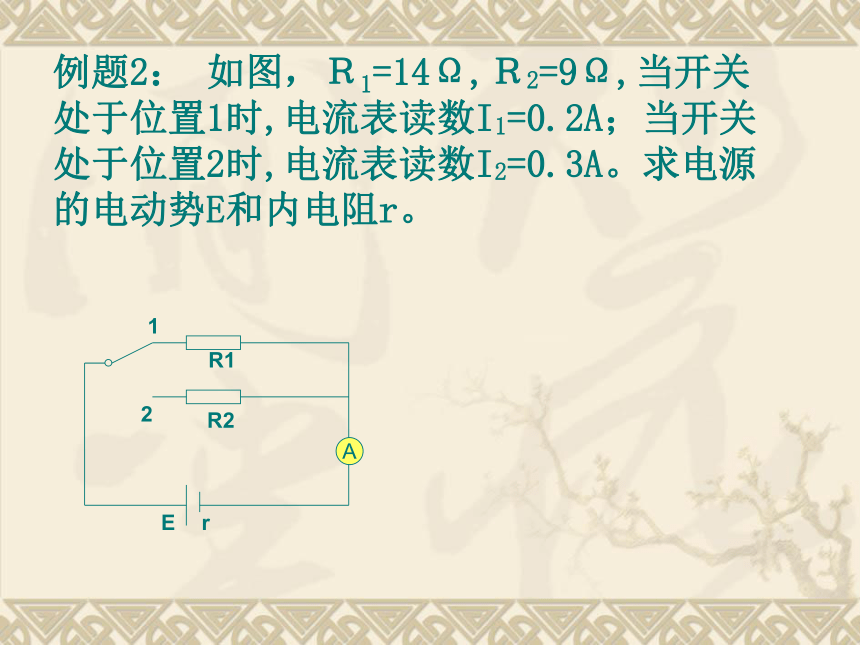

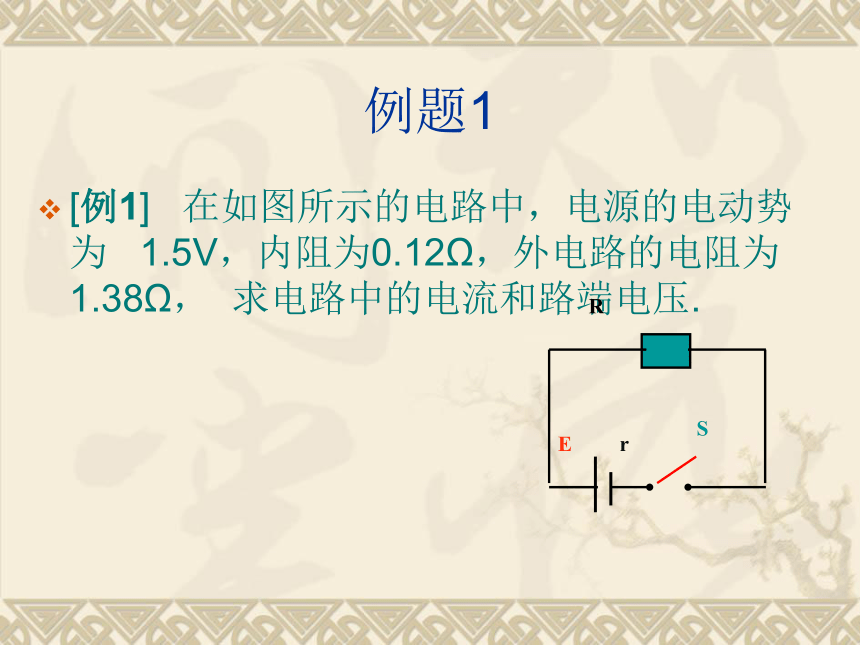

1、若外电路中的用电器都是纯电阻R，在时间t内外电路中有多少电能转化为内能？内电路外电路E外=I2Rt2、内电路也有电阻r，当电流通过内电路时，也有一部分电能转化为内能，是多少？E内=I2rt3、电流流经电源时，在时间t内非静电力做多少功W=Eq＝EIt4、以上各能量之间有什么关系？W=E外+E内２、表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．外电路是纯电阻的电路。 二、闭合电路欧姆定律：说明：二、闭合电路欧姆定律：例题1[例1] 在如图所示的电路中，电源的电动势为 1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω， 求电路中的电流和路端电压.１、如图电路：R增大，电流减小，路端电压增大R减小，电流增大，路端电压减小路端电压:U外=RI=E-rI三、路端电压跟负载的关系２、两个特例：例题2： 如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处于位置1时,电流表读数I1=0.2A；当开关处于位置2时,电流表读数I2=0.3A。求电源的电动势E和内电阻r。

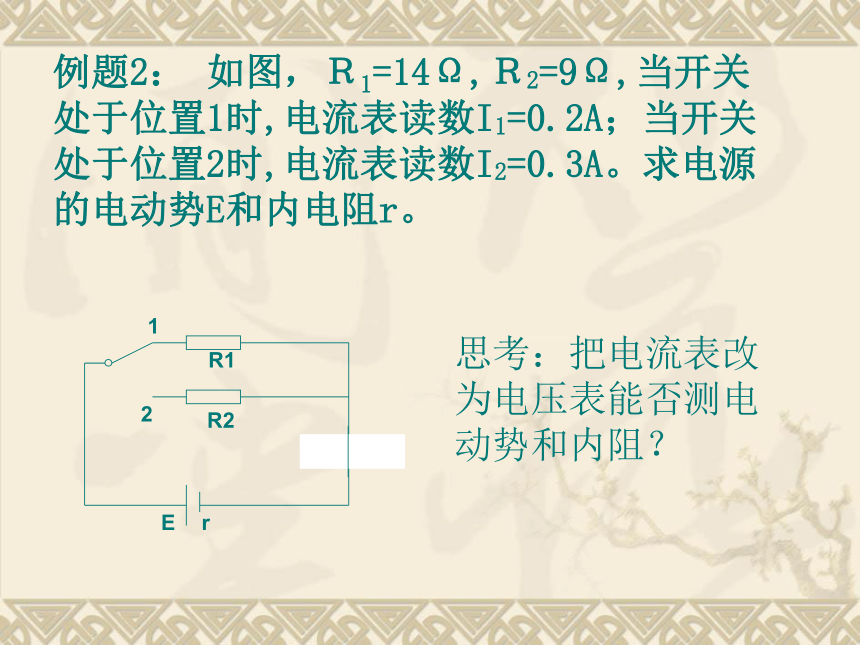

例题2： 如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处于位置1时,电流表读数I1=0.2A；当开关处于位置2时,电流表读数I2=0.3A。求电源的电动势E和内电阻r。
思考：把电流表改为电压表能否测电动势和内阻？３、电源的外特性曲线——路端电压U随电流I变化的图象． （1）图象的函数表达： （2）图象的物理意义
①在纵轴上的截距表示电源的电动势E． ②在横轴上的截距表示电源的短路电流③图象斜率的绝对值表示电源的内阻，内阻越大，图线倾斜得越厉害．四、闭合电路中的功率由于闭合电路中内、外电路的电流相等，说明：外电路可以是任何电路。4. 供电效率:?=P出/P总＝U外/E(外电路可以是任何电路)小结：１．电动势是表征电源把其他形式的能量转化为电能本领大小的物理量.E由电源本身决定,不随外电路变化．４．电源的供电过程是能量转化的过程． 说明：内电路与外电路中消耗的电能之和等于电源把其它形式能转化过来的电能，IU内+IU外=IE. (能量守恒,外电路可以是任何电路)【题后反思】 用电器正常工作的条件是，加在它们两端的电压必须是额定电压，或通过它们的电流必须是额定电流，若电源电压不满足要求，就要用学过的串并联知识进行电路整合．变式训练1 如图2－4－6所示电路中有三个电阻，已知R1∶R2∶R3＝1∶3∶6，则电路工作时，电压U1∶U2为( )
A．1∶6 B．1∶9
C．1∶3 D．1∶2
答案：D 如图2－4－7所示是一个电流表、电压表两用的电路，电流表G的量程是100 μA，内阻是1000 Ω.电阻R1＝0.1 Ω，R2＝99 kΩ，当双刀双掷开关合到a、b上时，电流表改装成什么表？其量程是多少？当双刀双掷开关合到c、d上时，电流表改装成什么表？其量程是多少？【精讲精析】 当开关合到a、b上时，电路转换成图2－4－8甲所示的电路，此时小电阻R1与电流表G并联，R1起分流作用，可作为大量程电流表使用．【答案】 见精讲精析
【规律总结】 理解电表改装的原理，并根据串、并联电路的特点进行计算是解这类题的关键．变式训练2 将一个电阻为60 Ω，满偏电流为500 μA的电流表表头改成如图2－4－9所示的两个量程的电压表，量程分别为3 V和15 V，试求R1和R2的阻值．答案：5940 Ω 24000 Ω 用电流表和电压表测量电阻Rx的阻值．如图2－4－10所示，分别将图甲和图乙两种测量电路连接到电路中，按照甲图时，电流表示数4.60 mA，电压表示数2.50 V；按照乙图时，电流表示数为5.00 mA，电压表示数为2.30 V，比较这两次结果，正确的是( )A．电阻的真实值更接近543 Ω，且大于543 Ω
B．电阻的真实值更接近543 Ω，且小于543 Ω
C．电阻的真实值更接近460 Ω，且大于460 Ω
D．电阻的真实值更接近460 Ω，且小于460 Ω【答案】 B变式训练3 (2011年吉林实验中学期中)如图2－4－11所示，用伏安法测电阻R，按图中甲图测得的结果为R1，按乙图测得为R2，若电阻的真实值为R，则( )
A．R1>R>R2 B．R1C．R>R1，R>R2 D．R1＝R＝R2
解析：选A.用内接法测电阻有R1>R，用外接法测电阻有R2R>R2，选项A正确． 如图2－4－12所示，滑动变阻器R1的最大值是200 Ω，R2＝R3＝300 Ω，A、B两端电压UAB＝8 V.
(1)当开关S断开时，移动滑动片P，R2两端可获得的电压变化范围是多少？
(2)当S闭合时，移动滑动片P，R2两端可获得的电压变化范围又是多少？【思路点拨】 先认清电键S断开、闭合时的滑动变阻器的接法，再根据串并联关系结合滑片位置计算R2获得的电压范围．【答案】 (1)4.8 V～8 V (2)3.43 V～8 V
【名师归纳】 (1)滑动变阻器接入电路时，金属杆的两个端点不能同时接入电路，否则电流由金属杆流过而短路．
(2)限流接法电压调节范围较小，而分压式接法电压调节范围较大，在具体应用中要根据题目要求合理选择．变式训练4 如图2－4－13所示，R1＝7 Ω，R2＝3 Ω，可变电阻器R3的最大阻值为6 Ω，求AB两端的电阻值的范围．答案：7 Ω≤R≤9 Ωab5
