人教版九年级物理全册 15.4 电流的测量 课件 （共23张PPT）

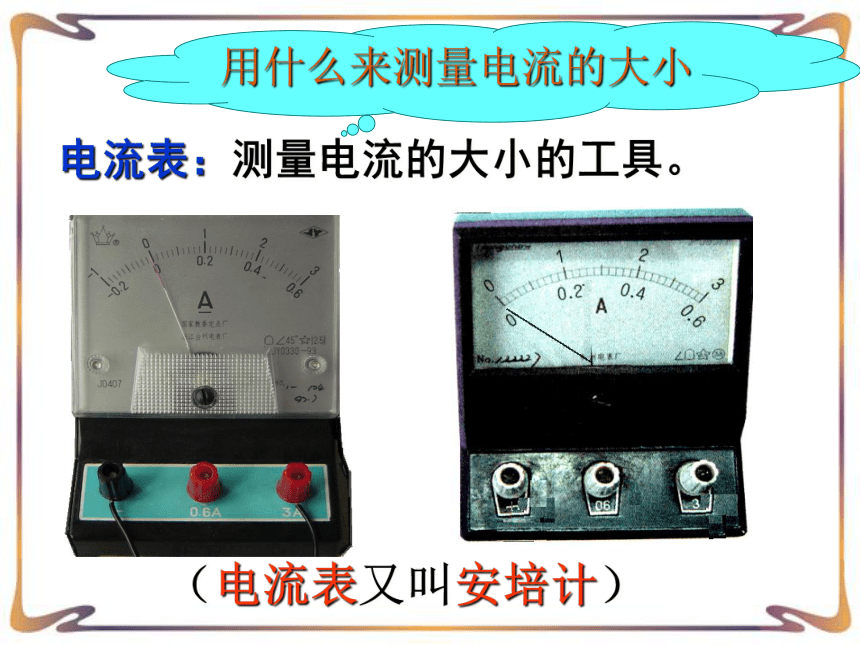

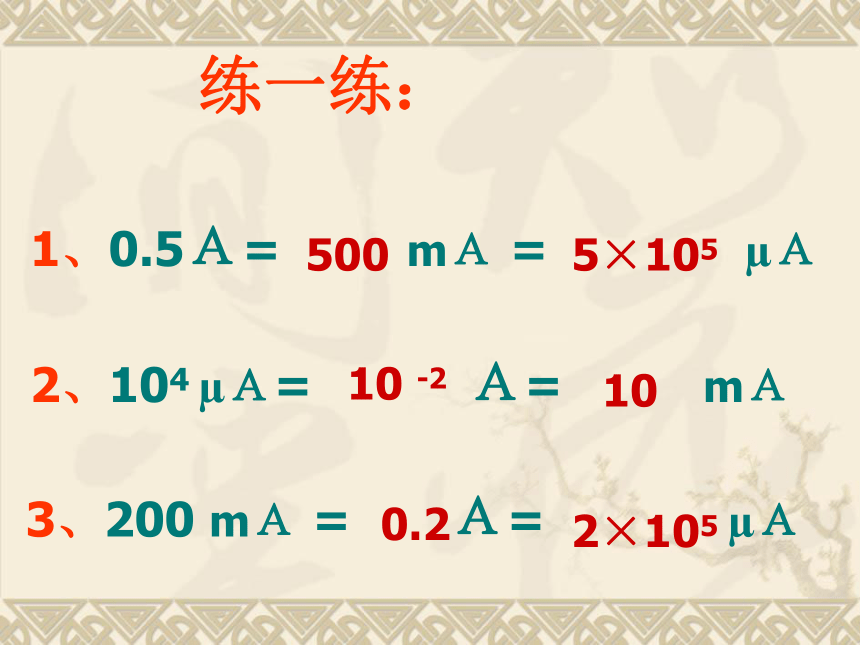

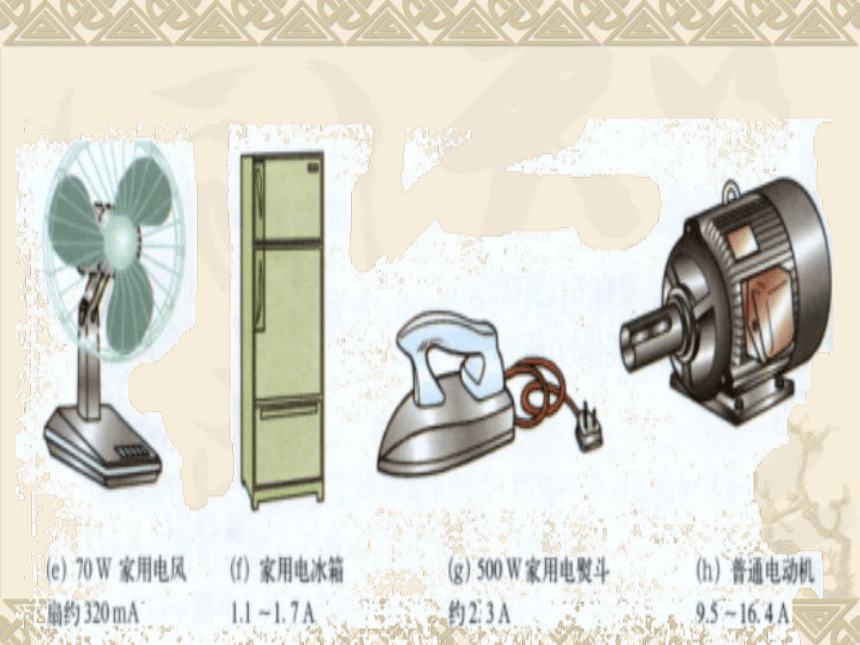

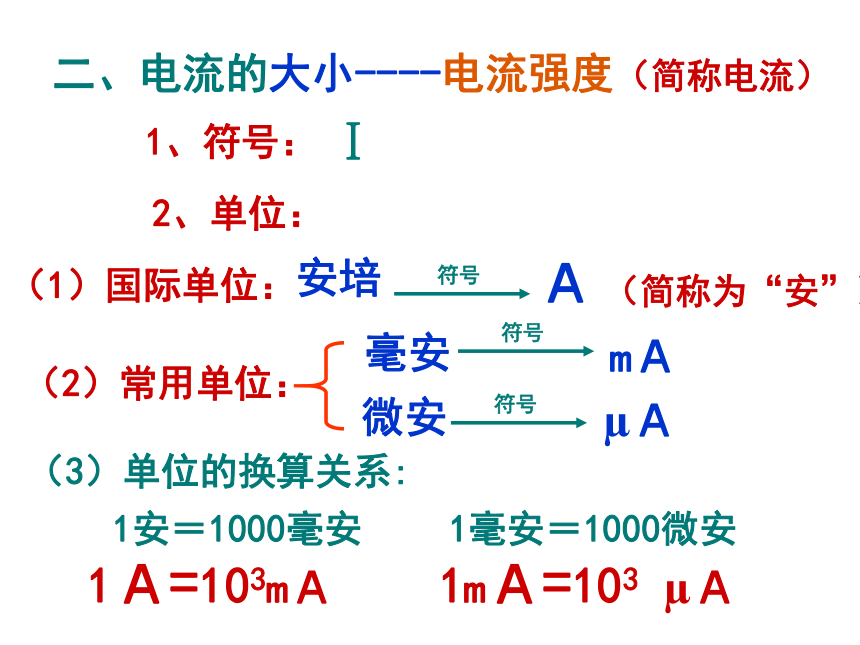

课件23张PPT。电流的测量比较用一节干电池和两节干电池做电源时，小灯泡的发光情况。实验为什么？？？？较亮较暗二、电流的大小----电流强度（简称电流）毫安微安Ａ（3）单位的换算关系:（1）国际单位：安培（2）常用单位：mＡμＡ（简称为“安”）1Ａ=103mＡ1mＡ=103 μＡ1、符号：I2、单位：练一练：1、0.5Ａ= mＡ = μＡ5005×1053、200 mＡ = Ａ= μＡ0.22×1052、104 μＡ= Ａ= mＡ 10 -2 10你知道我们生活中的一些电器工作时的电流是多大吗？你知道吗?怎么办？从小灯泡的亮度能够定性的知道电路中电流的大小。但并不能确定电路中电流的具体数值。用测量电流的仪器。你知道刚才灯泡发光的两个电路中电流分别是多大吗？用什么来测量电流的大小电流表：测量电流的大小的工具。（电流表又叫安培计）电流表的符号：
每个电流表都有一定的测量范围—— 学校实验室用的电流表一般有 个接线柱， 个量程 ，分别是
和 。三两“0~3A”“0~0.6A”量程量程： 0 - 0.6 A
每个大格： 0.2 A
每个小格： 0.02 A量程： 0 – 3 A
每个大格： 1 A
每一小格： 0.1 A如何用电流表测通过电路中的电流？使用时应该注意什么？ + - + 电流表使用不当，容易烧坏。电流表的使用规则：①电流表必须串联在电路中；②“＋、－”接线柱的接法要正确；
“＋”流入“－”流出③被测电流不能超过电流表的量程；④绝对不允许不经过用电器而把电流表接在电源的两极。如果无法预先估计被测电流大小，怎么办？先用最大量程，试触。如果指针偏转太小，再使用较小的量程。如果指针偏转超出量程，则改用更大量程的电流表电流表读数步骤：第一步：确定量程第二步：先读大格第三步：再读小格 不允许把电流表直接连在电源两端。必须串联在被测的电路中。练一练----判断正误＋_严禁电源短路!＋练一练----判断正误电流必须从电流表的“+”接线柱流进，从“—”接线柱流出。（正进负出）＋_如果正负接线柱接反了，会发生什么情况？巩固练习1、电流是表示（ ）的物理量，通常用字母（ ）代表，它的单位是（ ），简称（ ），符号是（ ）。电流强弱I安培安A2、7.5A=（ ）mA 5mA=（ ）A
50mA=（ ）μA 20000 μA=（ ）mA
6.2A=（ ） μA 100 μA=（ ）A
3、用电流表测出L2的电流，下面各图中正确是A×+-L1L2××L1A×L2+-×L1A+-×L2×A-+×L1L2ABCD请说出各图的出错原因是什么？
A中测量的是L1和L2并联后的总电流。没有与被测用电器L2串联。
C电流表连在电路中时，一方面没有与L2串联测不出通过L2的电流，另一方面电流表直截与电源相连，容易使电流表烧坏。
D中电流表的正负接线柱接反了。（所以答案是B）。4、电流表刻度盘上的A表示？表针如图所示，你能读出相应的电流吗？为什么？A表示电流的单位是安培接量程0--0.6A时，读数为0.36A接量程0--3A时，读数为1.8A一、电流的大小----电流强度（简称电流）毫安微安Ａ（3）单位的换算关系:（1）国际单位：安培（2）常用单位：mＡμＡ（简称为“安”）1Ａ=103mＡ1mＡ=103 μＡ1、符号：I2、单位：电流的测量 二、 电流表1.电路中电流的大小可用________来测量.电流表2. 电流表的符号是3. 电流表的读数方法:确定量程----先读大格----再读小格电流表的正确使用方法3、正确选择量程。1、电流表必须串联在被测电路中2、使电流从电流表的正接线柱流进,
从负接线柱流出4、绝对不允许不经过用电器而把电流
表直接连到电源两极，否则电流表
会被烧毁。
