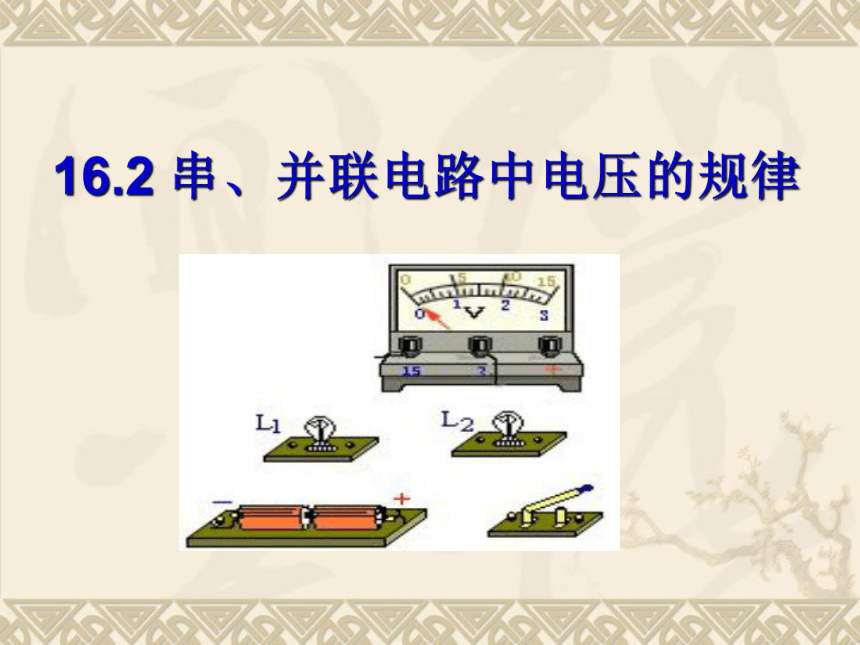

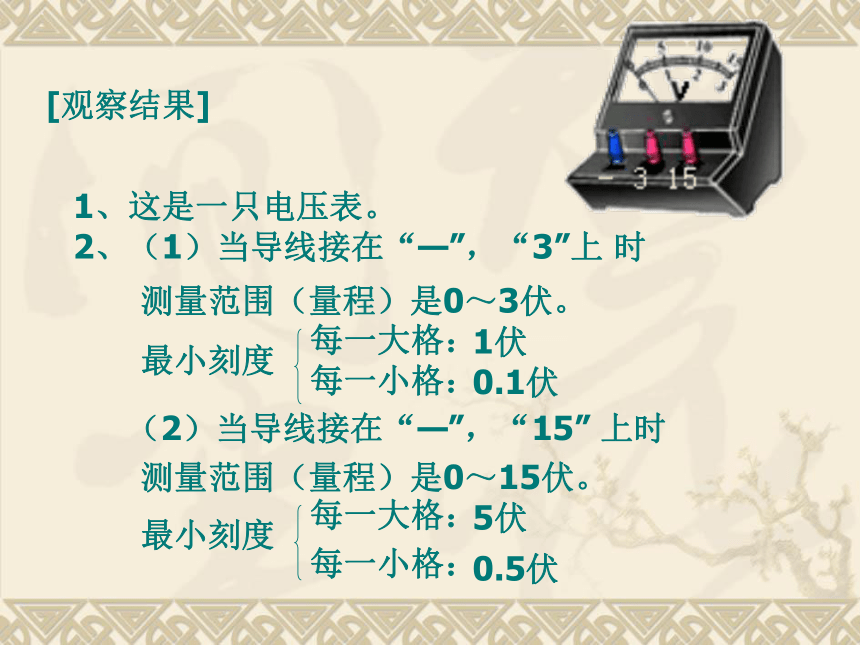

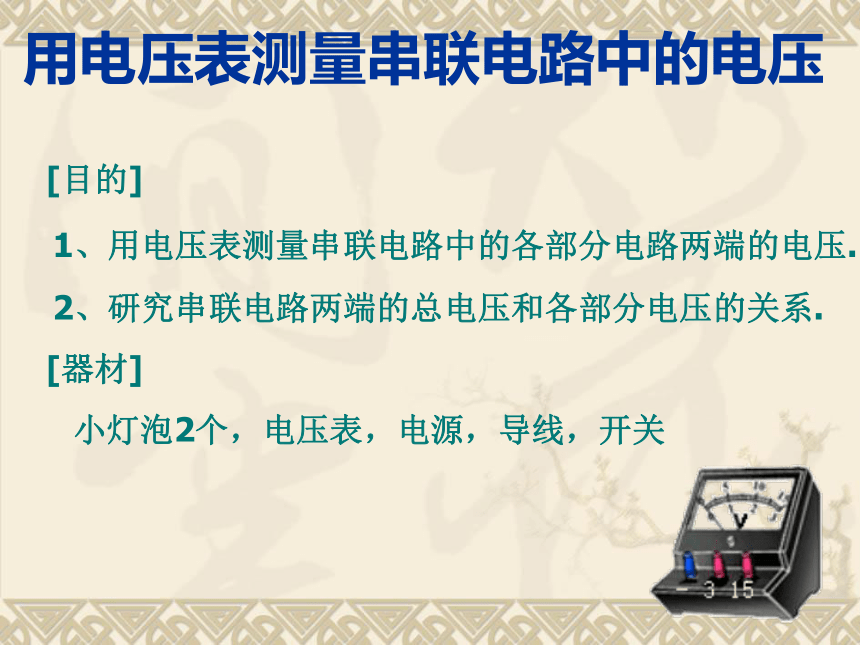

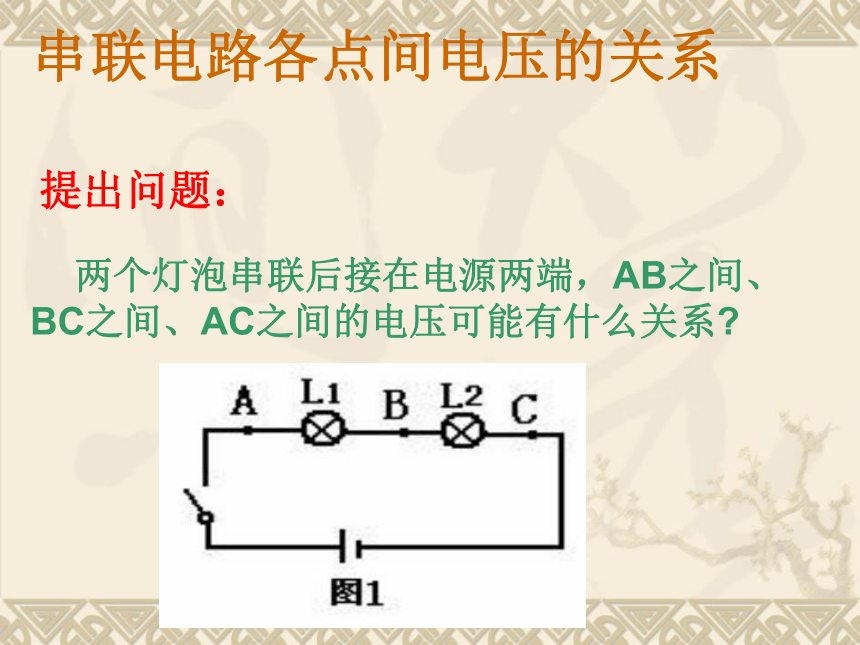

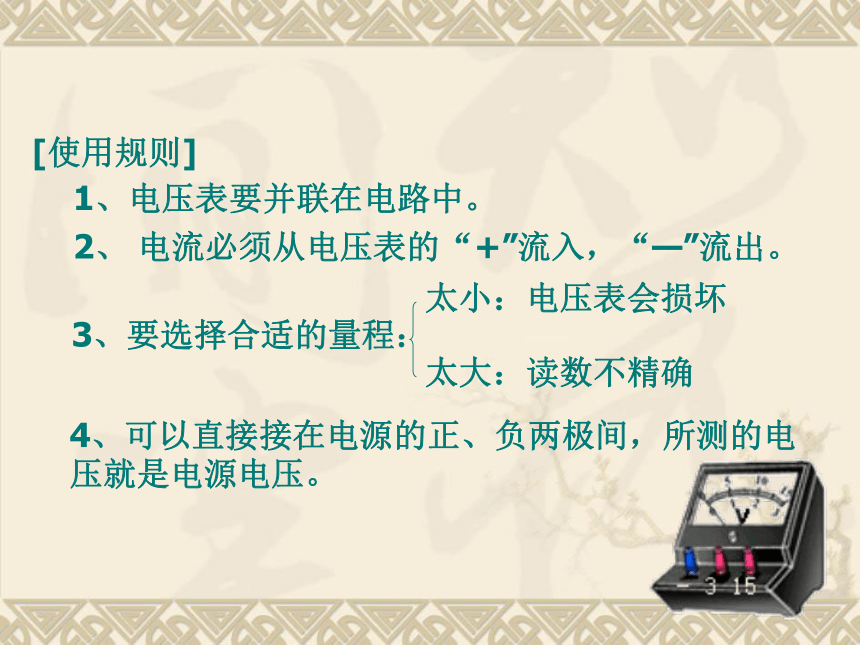

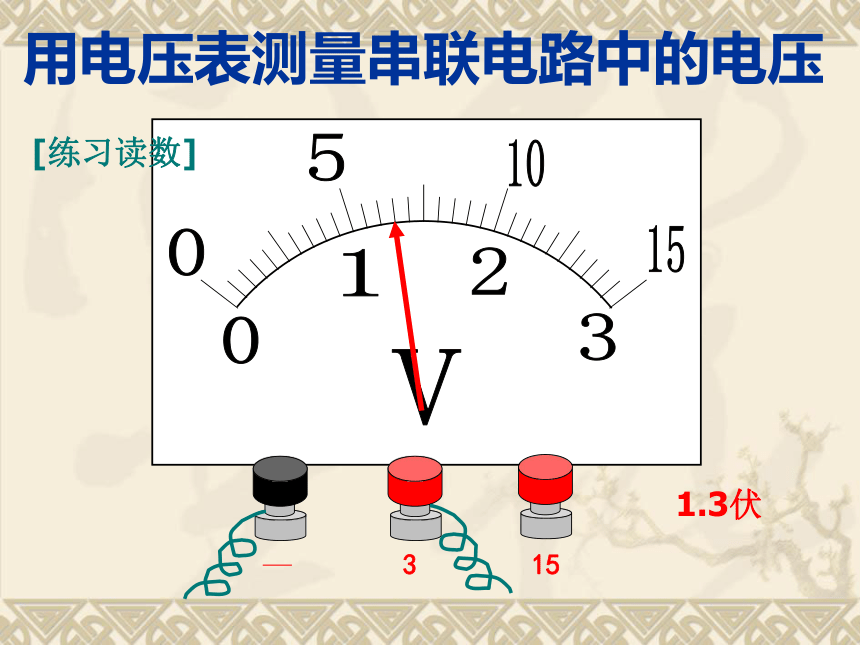

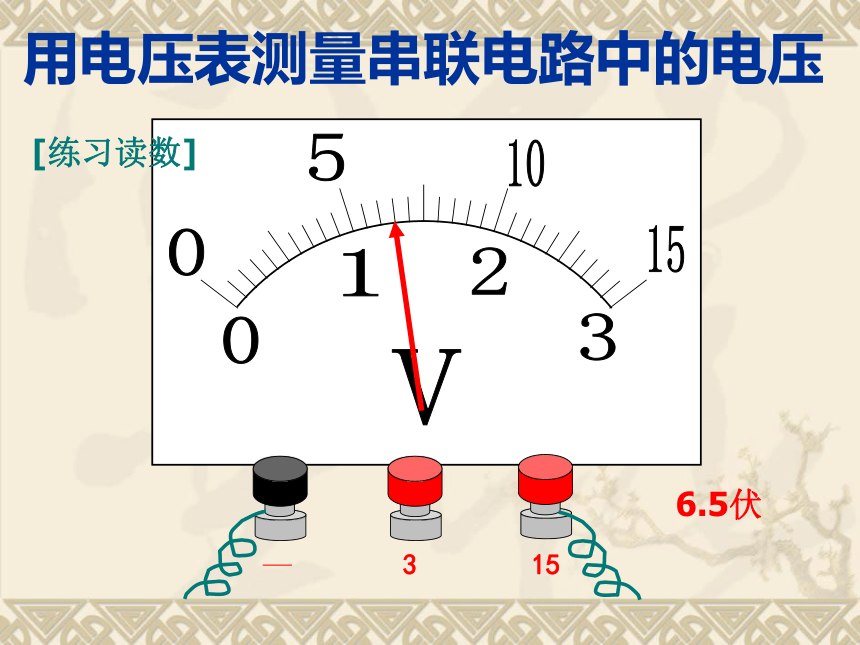

课件32张PPT。 16.2 串、并联电路中电压的规律[课前复习]1、电压的定义是 . 2、电压的符号是 . 在国际单位制中,它的单位是_____, 用符号____来表示.3、一节干电池的电压为____伏。4、家庭正常照明电路的电压是______伏. 5、人体的安全电压应不高于_____伏. 90千伏=______毫伏6、780毫伏=_____伏; 39伏=________微伏 使自由电荷定向移动形成电流的原因U伏特V1.5220249×1070.783.9×107[课前复习]电压表请同学们写出电压表的[观察结果][观察结果]1、这是一只电压表。2、(1)当导线接在“—”,“3”上 时测量范围(量程)是0~3伏。最小刻度每一大格:1伏每一小格:0.1伏(2)当导线接在“—”,“15” 上时测量范围(量程)是0~15伏。最小刻度每一大格:每一小格:5伏0.5伏[使用规则]1、电压表要并联在电路中。2、 电流必须从电压表的“+”流入,“—”流出。3、要选择合适的量程:太小:电压表会损坏太大:读数不精确4、可以直接接在电源的正、负两极间,所测的电压就是电源电压。用电压表测量串联电路中的电压[练习读数]6.5伏用电压表测量串联电路中的电压[练习读数]2.5伏用电压表测量串联电路中的电压[练习读数]3.5伏用电压表测量串联电路中的电压[练习读数]1.3伏用电压表测量串联电路中的电压[练习读数]1.5伏串联电路各点间电压的关系 两个灯泡串联后接在电源两端,AB之间、BC之间、AC之间的电压可能有什么关系?提出问题:用电压表测量串联电路中的电压[目的]1、用电压表测量串联电路中的各部分电路两端的电压.2、研究串联电路两端的总电压和各部分电压的关系. [器材]小灯泡2个,电压表,电源,导线,开关用电压表测量串联电路中的电压[步骤]1、按下图连接电路,使两个小灯炮连接成串联电路。用电压表测量串联电路中的电压[步骤]2、按下图连接电路,测量小灯炮L1两端的电压U1。L1L2U1用电压表测量串联电路中的电压[步骤]3、按下图连接电路,测量小灯炮L2两端的电压U2。L1L2U2用电压表测量串联电路中的电压[步骤]4、按下图连接电路,测量小灯炮L1和L2两端的总电压U。L1L2U通过电压表测出的电压值,填入下表,换上另外两个规格不同的小灯泡,再次测量,重复
上面的实验步骤。实验结论:串联电路两端的总电压等于各部分电路两端电压的和.串联电路 U=U1+U2UU1U2并联电路电压的关系提问:如图,两个灯泡并联后接在电源两端,电压U1、U2和U之间可能有什么关系?U用电压表测量并联电路中的电压[目的]1、用电压表测量并联电路中各支路两端的电压.2、研究并联电路中各支路两端电压的关系.[器材]小灯泡2个,电压表,电源,导线,开关用电压表测量并联电路中的电压[步骤]1、按下图连接电路,使两个小灯炮并联。用电压表测量并联电路中的电压[步骤]2、按下图连接电路,测量小灯炮L1两端的电压U1。L1L2U1用电压表测量并联电路中的电压[步骤]3、按下图连接电路,测量小灯炮L2两端的电压U2。L1L2U2用电压表测量并联电路中的电压[步骤]1、按下图连接电路,测量并联电路两端的电压U。L1L2U通过电压表测出的电压值,填入下表,换上另外两个规格不同的小灯泡,再次测量,重复
上面的实验步骤。用电压表测量并联电路中的电压实验结论:并联电路中,各支路两端的电压相等.并联电路 U1=U2=UU用电压表测量并联电路中的电压[总结]评估 实验设计有没有不合理的地方?操作中有没有失误?测量数据和所得的结论是不是可靠?
在实验过程中,要养成良好的习惯,每次实验都要进行回顾和反思,得出试验体会。1.如图当开关闭合后,两灯都发光,此时V1、V2表的读数分别是4V和2.5V,则电源电压为__??V ,灯L1 两端的电压为__???V ,灯L2 两端的电压为?__ V。 41.52.52.若将20只相同的小灯泡串联接在220 V的电路中,每只小灯泡两端的电压为????????????V,若将20只相同的小灯泡并联接在110 V的电路中,每只小灯泡两端的电压为????????????V。101103.在图6-15所示的电路图中,能用电压表正确测出灯Ll两端电压的是(?????)DABCD4.如图所示的电路,电源电压为9V,当开关闭合时,灯L1两端的电压也为9V,则产生故障的原因可能是______或_____。L1断路L2短路5.如图所示的电路中,电源电压保持不变.当开关S1断开、S2闭合时,电压表的示数为4.5V;当开关S1闭合、S2断开时,电压表的示数为3V,则L1和L2两端的电压分别为(?? )
A.3V和4.5V?????????B.1.5V和4.5V
C.3V和1.5V?????????D.1.5V和3VCL1
