高中物理人教（选修3-1）1.5 电势差 课件 （共19张PPT） （共19张PPT）

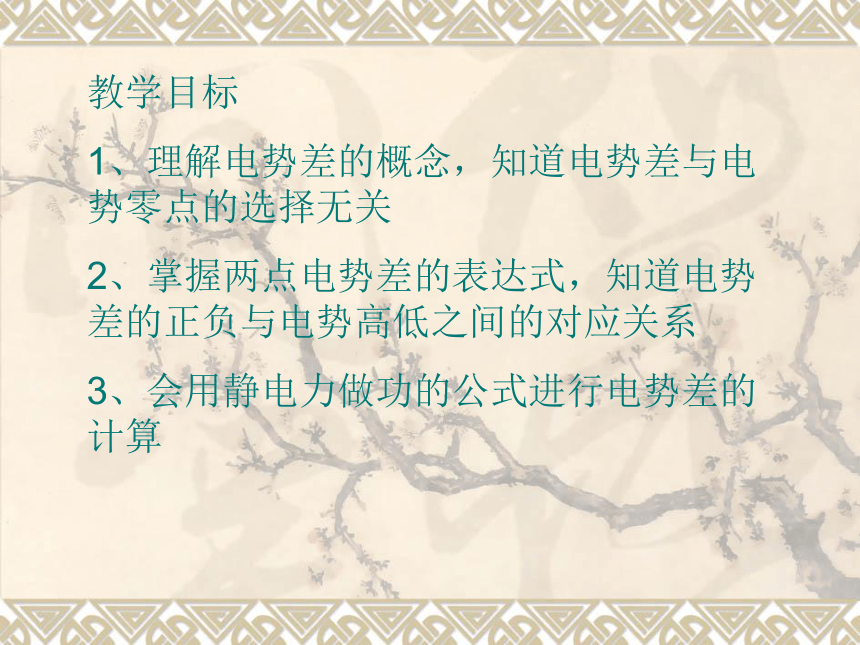

课件19张PPT。教学目标
1、理解电势差的概念，知道电势差与电势零点的选择无关
2、掌握两点电势差的表达式，知道电势差的正负与电势高低之间的对应关系
3、会用静电力做功的公式进行电势差的计算1、电势差：
电场中两点间电势的差值叫做电势差，也叫电压

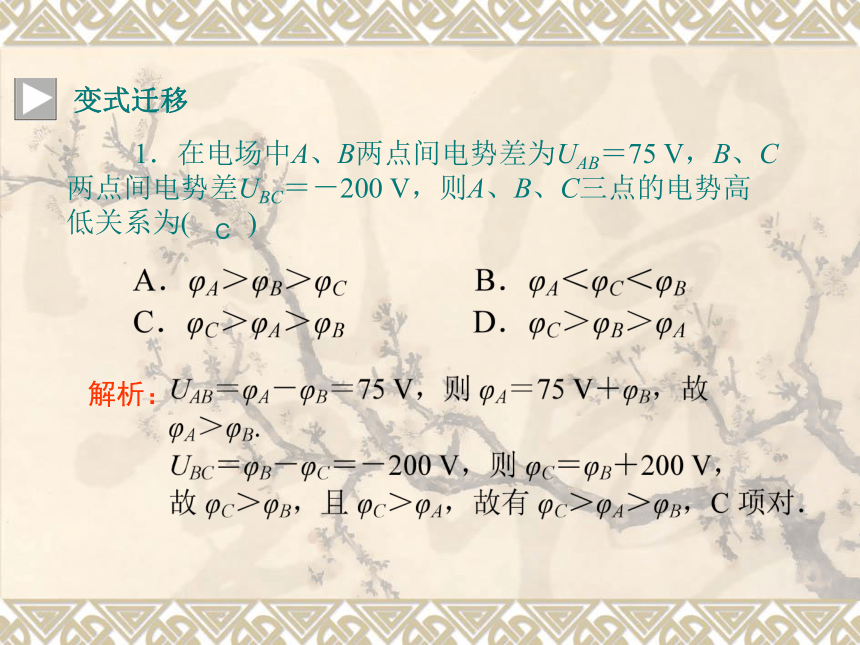

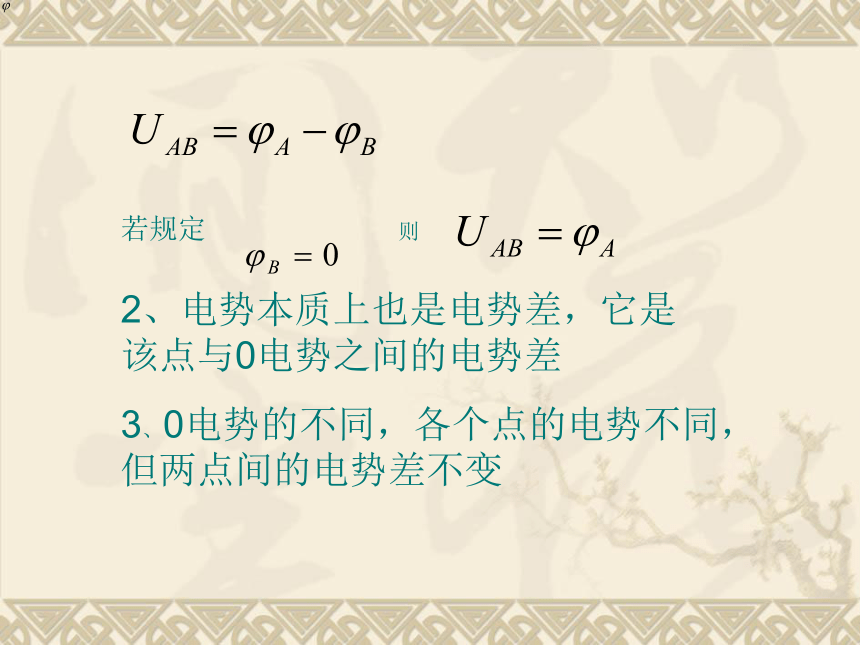

则有或者表示成显然一、电势差与电势的关系若规定则2、电势本质上也是电势差，它是该点与0电势之间的电势差3、0电势的不同，各个点的电势不同，但两点间的电势差不变 在右图中，某电场的等势面用实线表示，各等势面的电势分别为10 V、6 V和－2 V，则UAB＝________，UBC＝________，UCA＝________.变式迁移1．在电场中A、B两点间电势差为UAB＝75 V，B、C两点间电势差UBC＝－200 V，则A、B、C三点的电势高低关系为(　　) 解析：
C 二、静电力做的功与电势差的关系 如图，电荷q从电场中的A移动到B，已知A点电势 ，B点电势 ，电场力做的功为：的理解(3)由UAB＝WAB/q可以看出，UAB在数值上等于单位正电荷由A点移到B点时电场力所做的功WAB.若单位正电荷做正功，UAB为正值；若单位正电荷做负功，则UAB为负值．
(4)公式WAB＝qUAB适用于任何电场，UAB为电场中A、B两点间的电势差．WAB仅是电场力的功，不包括从A到B移动电荷时，可能还有其他力做的功．式中各量均有正、负，计算中W与U的角标要对应，即：WAB＝qUAB，WBA＝qUBA.学案第2页1、2、3、例题在电场中把2.0×10－9C正电荷从A点移到B点，静电力做功1.5×10－7J。再把这个电荷从B点移到C点，克服静电力做功4.0×10－7J。
求：UAB、UBC为多少？UAC为多少？解：例题在电场中把2.0×10－9C正电荷从A点移到B点，静电力做功1.5×10－7J。再把这个电荷从B点移到C点，克服静电力做功4.0×10－7J。
⑴A、B、C三点中哪点电势最高？哪点电势最低？
(2)根据以上所得结果，定性地画出电场分布的示意图，标出A、B、C三点可能的位置。
(3)把－1.5×10－9C的电荷从A点移到C点，静电力做多少功？学案第4页4题（1）UAB、UBC为多少？UAC又为多少？解：所以
