人教版九年级物理全册 16.3 电阻 课件 （共35张PPT）

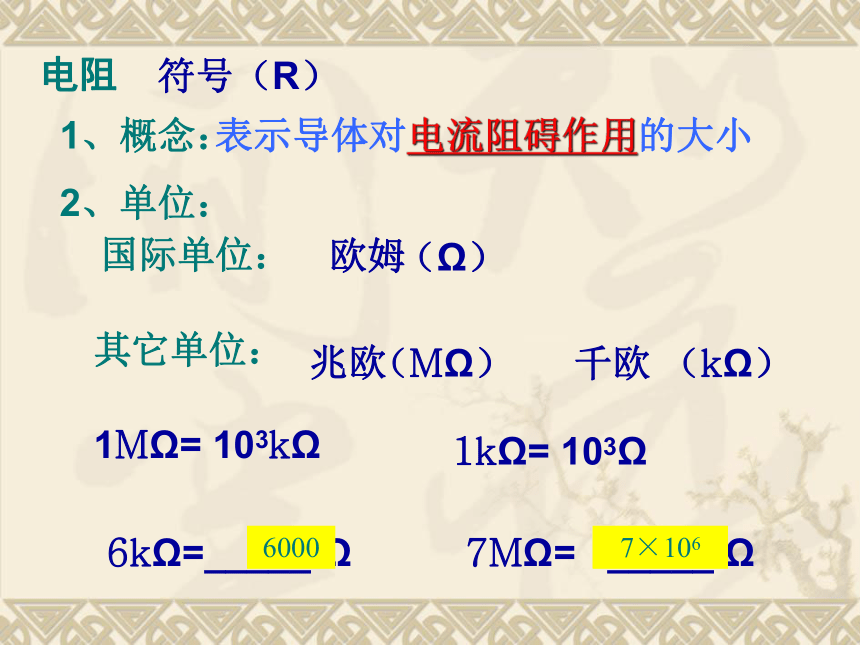

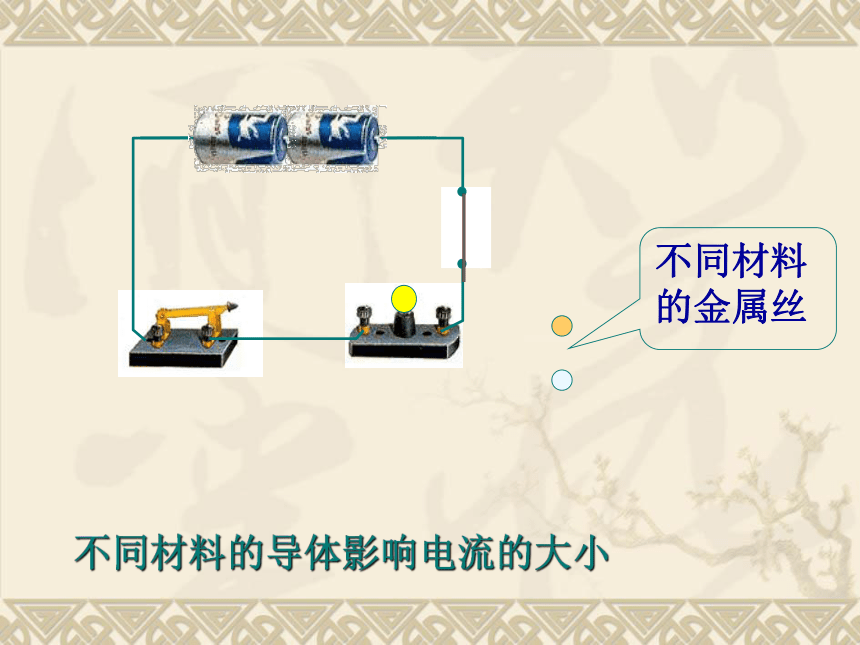

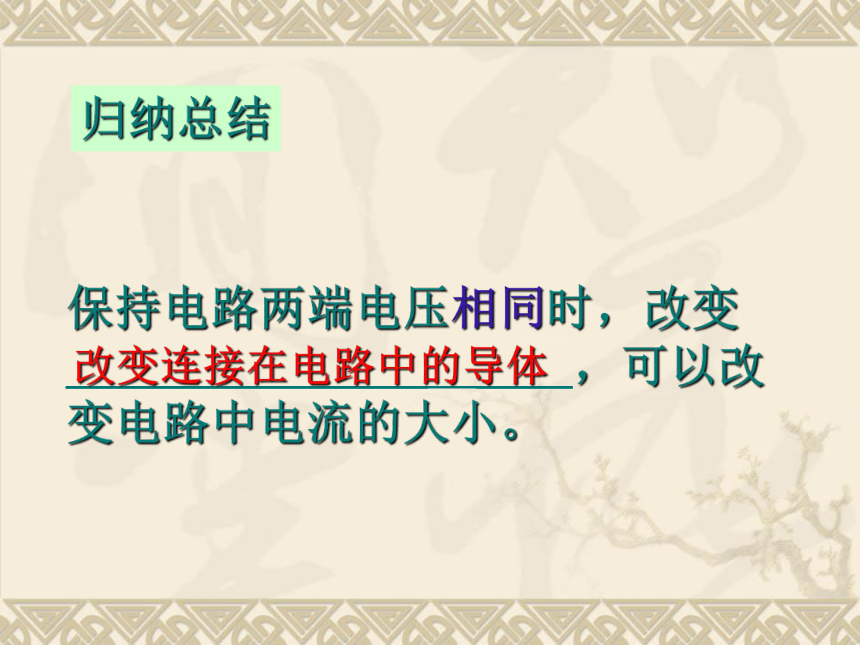

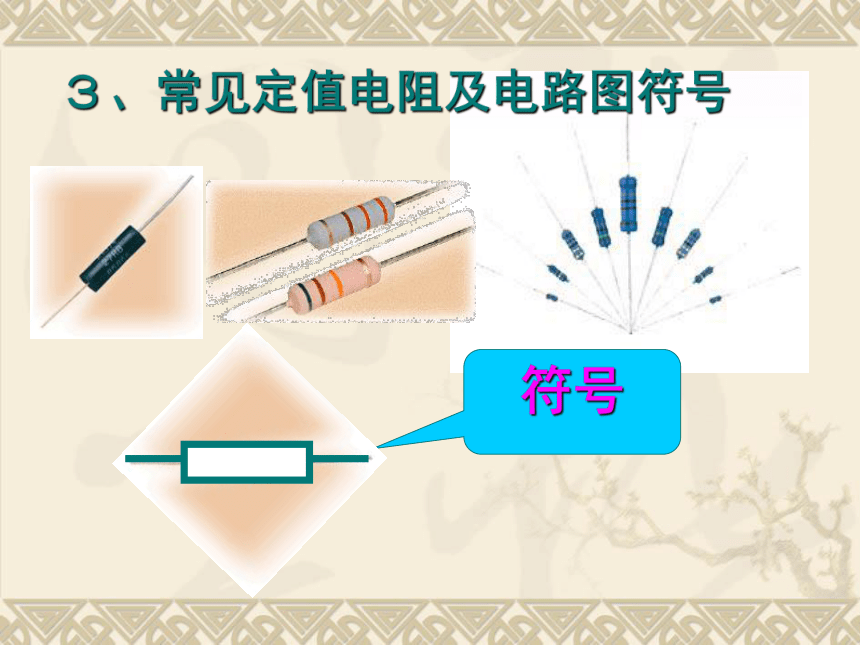

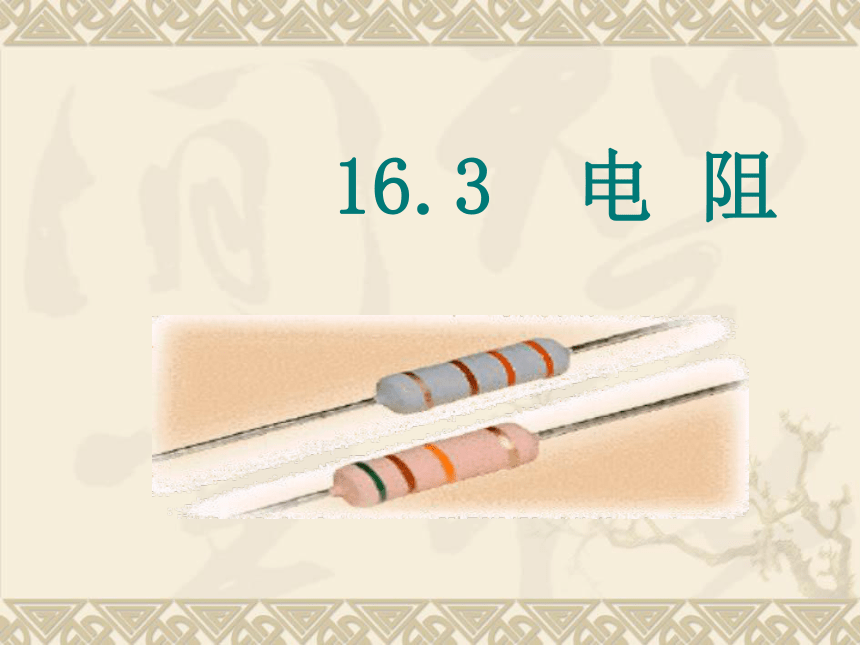

课件35张PPT。16.3 电 阻不同材料的金属丝不同材料的导体影响电流的大小归纳总结保持电路两端电压相同时，改变_______________ ____，可以改变电路中电流的大小。改变连接在电路中的导体分析 在M、N之间先后接入长度和粗细均相同的锰铜线和镍铬合金线,观察电流表的示数,和灯泡的亮度，实验说明了什么问题?锰铜线镍铬合金线电流阻碍作用大小小大MN电阻 电阻表示导体对电流阻碍作用的大小符号（R）1、概念：2、单位：国际单位：欧姆（Ω）其它单位：兆欧（MΩ）（kΩ）千欧1MΩ= 103kΩ1kΩ= 103Ω6kΩ=_____ Ω60007MΩ= _____ Ω7×106３、常见定值电阻及电路图符号符号电阻的大小与哪些因素有关?探究影响导体电阻大小的因素一、提出研究的问题：

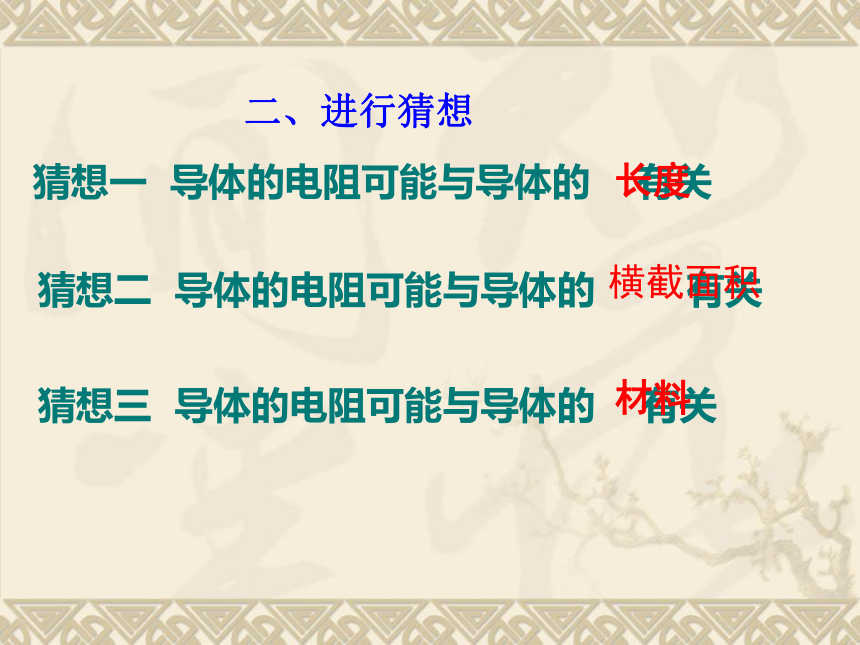

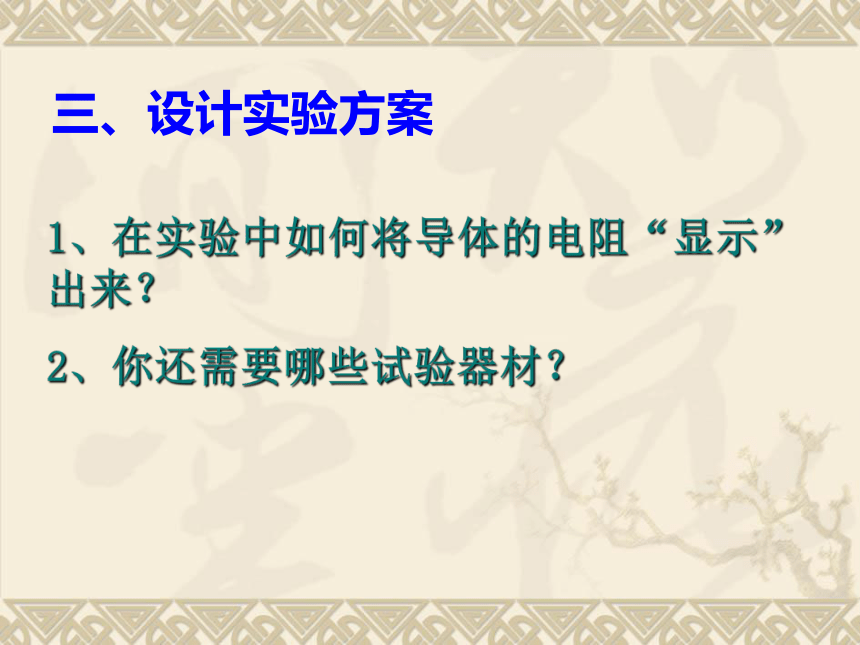

猜想一 导体的电阻可能与导体的 有关猜想二 导体的电阻可能与导体的 有关猜想三 导体的电阻可能与导体的 有关长度横截面积材料二、进行猜想三、设计实验方案1、在实验中如何将导体的电阻“显示”出来？
2、你还需要哪些试验器材？

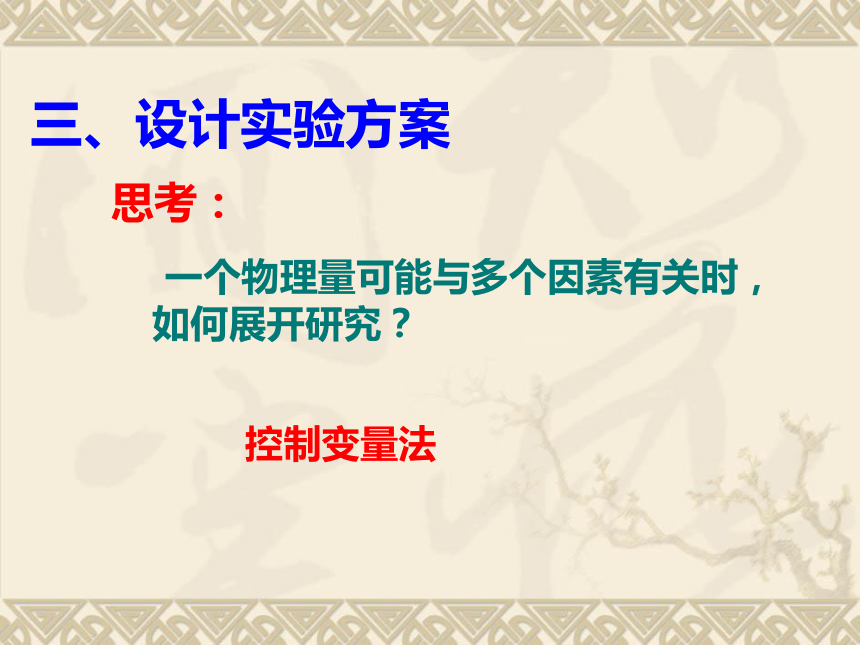

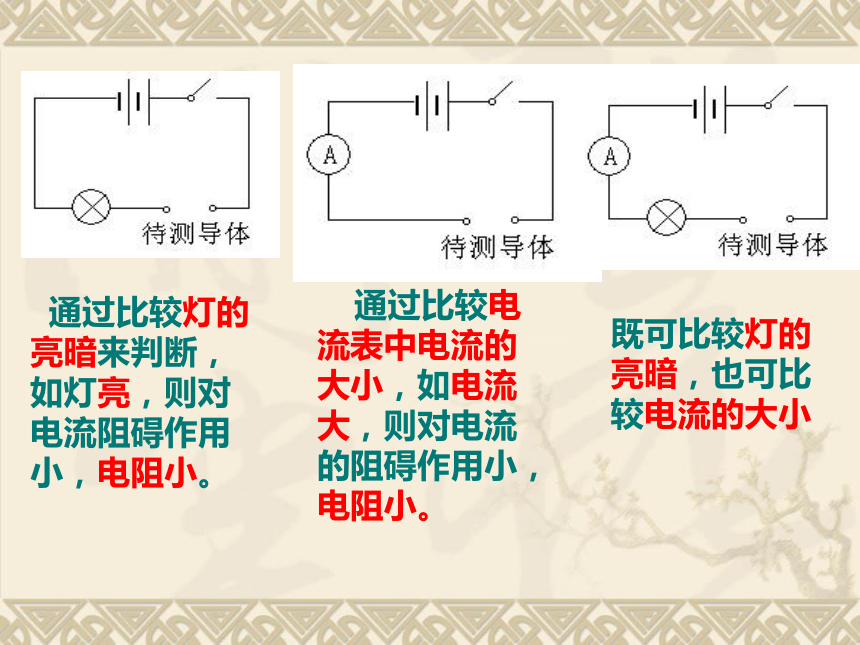

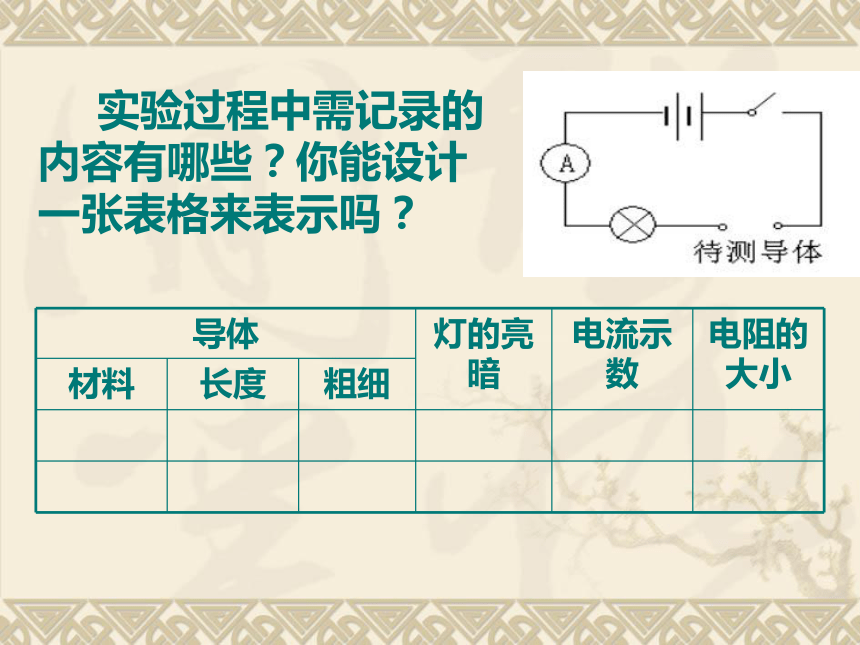

通过比较灯的亮暗来判断，如灯亮，则对电流阻碍作用小，电阻小。 通过比较电流表中电流的大小，如电流大，则对电流的阻碍作用小，电阻小。既可比较灯的亮暗，也可比较电流的大小 实验过程中需记录的内容有哪些？你能设计一张表格来表示吗？控制变量法 一个物理量可能与多个因素有关时，如何展开研究？思考：三、设计实验方案你会选择哪两根导体做实验？探究导体电阻与长度的关系[实验方案]1．探究导体电阻与长度的关系。 控制的不变量有＿＿、＿＿。材料　横截面积 实验结果：
材料、横载面积相同的导体，长度越大，电阻＿＿。越大你会选择哪两根导体做实验？探究导体电阻与材料的关系[实验方案]2．探究导体电阻与材料的关系。 控制的不变量有＿＿、＿＿。长度　横截面积 实验结果：
长度、横载面积相同的导体，材料不同，电阻也＿＿。不同你会选择哪两根导体做实验？探究导体电阻与横截面积的关系[实验方案]1．探究导体电阻与横截面积的关系。 控制的不变量有＿＿、＿＿。材料　长度　 实验结果：
材料、长度相同的导体，横截面积越小，电阻＿＿。越大 根据研究表明,导体的电阻还与温度有关. 对大多数导体来说，温度越高，电阻越大.但也有少数导体，电阻随温度的升高而减小．实验结论在材料、横截面积相同的情况下，导体的电阻跟长度有关，长度越长，电阻越大。
在材料、长度相同的情况下，导体的电阻跟横截面积有关，横截面积越大，电阻越小。
在长度、横截面积相同的情况下，导体的电阻跟材料有关。影响电阻大小的因素：有人说当导体中的电流变小时，导体的电阻会变大？你认为呢？导体的电阻是导体本身的一种性质，它的大小只跟导体的____、____、_____、_____有关 在20℃时，长1米，横截面积1毫米2 的各种材料的电阻(欧姆)从表格中你发现了什么？从表中可知，在同样条件下，＿、＿材料的电阻很小，＿＿材料的电阻很大。一般常用＿＿材料来做导线，＿＿来做绝缘体。 银　铜 橡胶铜橡胶人体电阻的一般值是＿＿＿＿＿＿欧。出汗时，人体的电阻值较＿＿；干燥时，人体的电阻值较＿＿。1000－2000 小大几个特殊值1.实验室用的连接导线的电阻很小，常用的1m长的铜导线，阻值小于百分之几欧，通常可以忽略不计。
2.电流表的电阻很小，近似情况下可看作等于零。
3.电压表的电阻很大，近似情况下看作无限大。反馈练习1、 0.2MΩ=_______Ω=______KΩ2×1052002、两条粗细相同，电阻相等的铜导线和镍铬合金线的长度是（ ）A.铜导线长些 B.镍铬合金长些
C.一样长 D.无法确定A3、关于导体的电阻,下列说法中正确的是( ) A.导体电阻越大,表示导体对电流的阻碍作用越小
B.导体电阻越大,表示导体对电流的阻碍作用越大
C.导体电阻与电流有关，电流越大导体的电阻越小 D.导体电阻与电流有关，电流越小导体的电阻越大4、下列说法中正确的是（ ）
A.导体越长，其电阻越小
B.导体越粗，其电阻越大
C.导体越细，其电阻越大
D.在导体的材料、粗细相同时，导体越长其电阻越大BD5、有材料相同的a、b、c三根电阻线，它们的电阻分别是Ra=10Ω、Rb=15Ω、Rc=20Ω如果它们的长度相同，则最粗的是______线如果它们的粗细相同，则最长的是______线6、将一根阻值为12Ω的电阻线接入电路中，当开关S闭合时，通过其电流为0.5A，其电阻为___Ω,当开关S断开时，通过其电流为____A,其电阻值是_____Ω.若将这根电阻线均匀地拉长，其电阻值______（变大、不变、变小）RaRc12012不变7、一段由若干股组成的铜芯线，当抽去它其中的几股后，这段铜芯线的电阻将（ ）
A、变大 B、变小
C、不变 D、无法确定
8、关于电阻以下说法正确的是（ ）
A、长的导线比短的导线电阻大
B、粗的导线比细的导线电阻小
C、铜导线比铁导线电阻小
D、以上讲法均不准确AD9、“铜导线比铁导线的电阻小.”这种说法对吗?应该怎么说?10.在做“研究电阻大小的因素”的实验时，为了便于研究，采用控制变量的方法，每次需挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论。
（1）为了研究电阻与导体材料的关系，应选用的两根导线是 ；
（2）为了研究电阻与导体长度的关系，应选用导线C和导线 ；
（3）为了研究电阻与 的关系，应选用导线A和导线D。
C、FC、G导体粗细（横截面积）自学教材读一读铜导线塑料层我们把像金属人体大地球碳棒我们把象等不.容易导电的物体，叫做绝缘体(insulator)例如橡胶、塑料、陶瓷、玻璃、空气我们把导电能力在二者之间叫做半导体　　例如二极管、集成电路、芯片等容易导电的物体，叫做导体例如酸碱盐的水溶液具有超导性质的物体称为超导体 某些材料在超低温的情况下电阻突然减小到零，这种性质称为超导性今天你学到了什么?
1. 什么叫导体的电阻?
电阻表示导体对电流的阻碍作用
2. 影响导体电阻大小的因素有哪些?
导体的材料、长度、横截面积、温度
3. 什么叫导体?什么叫绝缘体?
容易导电的物体叫导体.不容易导电的物体叫绝缘体
