河南省济源市“一师一优课”人教版八年级物理上册课件-5.1透 镜 （共28张PPT）

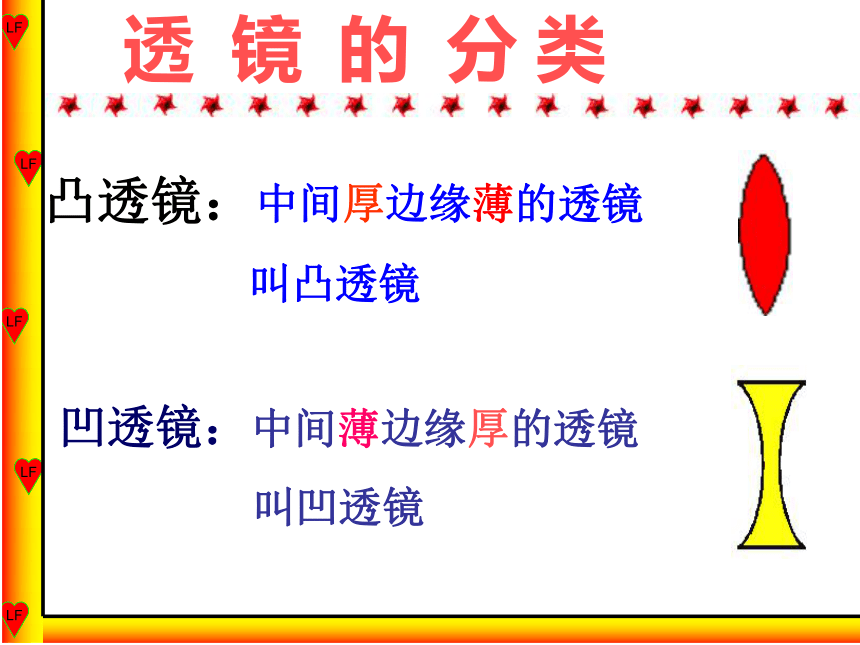

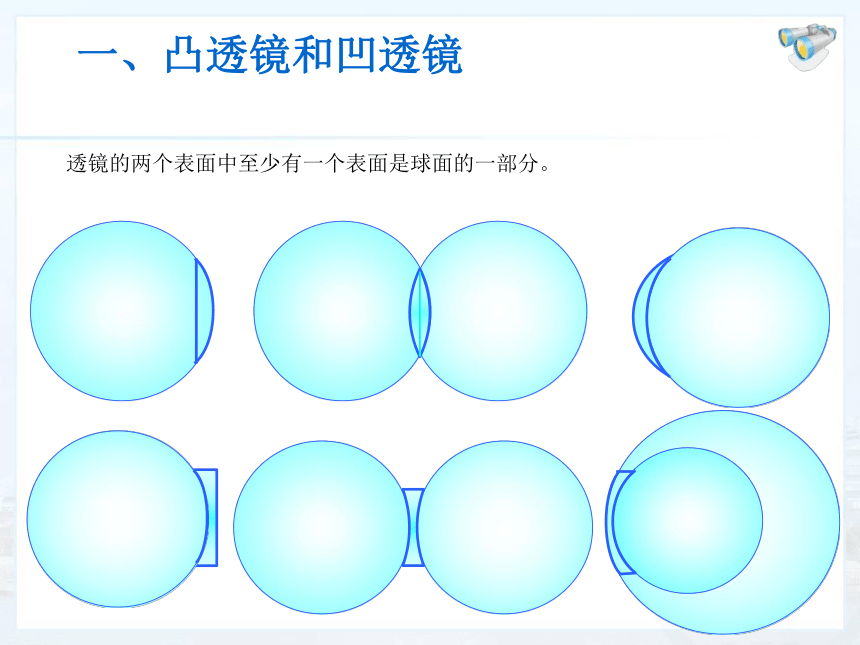

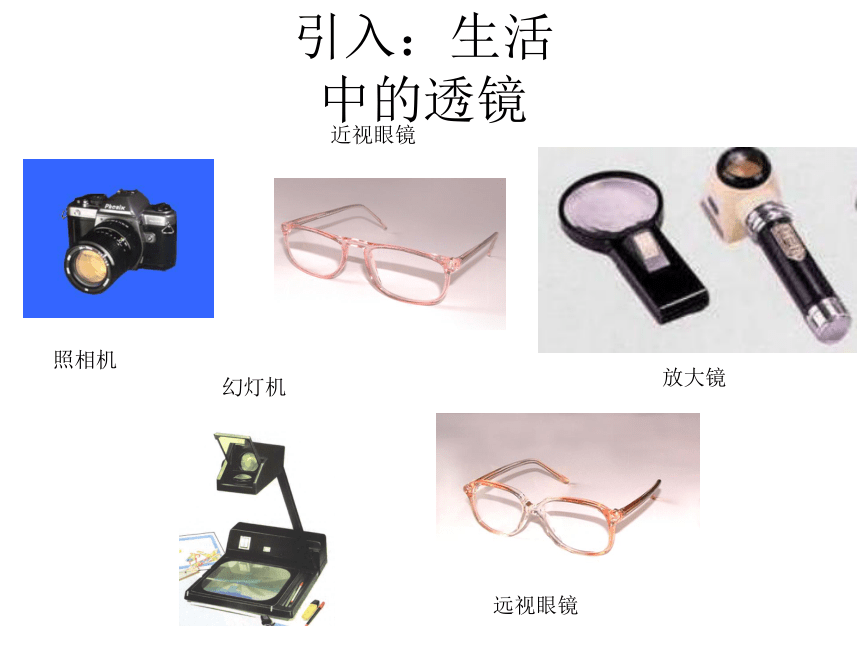

课件28张PPT。 透 镜沁园中学 引入：生活中的透镜照相机幻灯机放大镜近视眼镜远视眼镜透镜的两个表面中至少有一个表面是球面的一部分。一、凸透镜和凹透镜凸透镜：中间厚边缘薄的透镜
叫凸透镜凹透镜：中间薄边缘厚的透镜

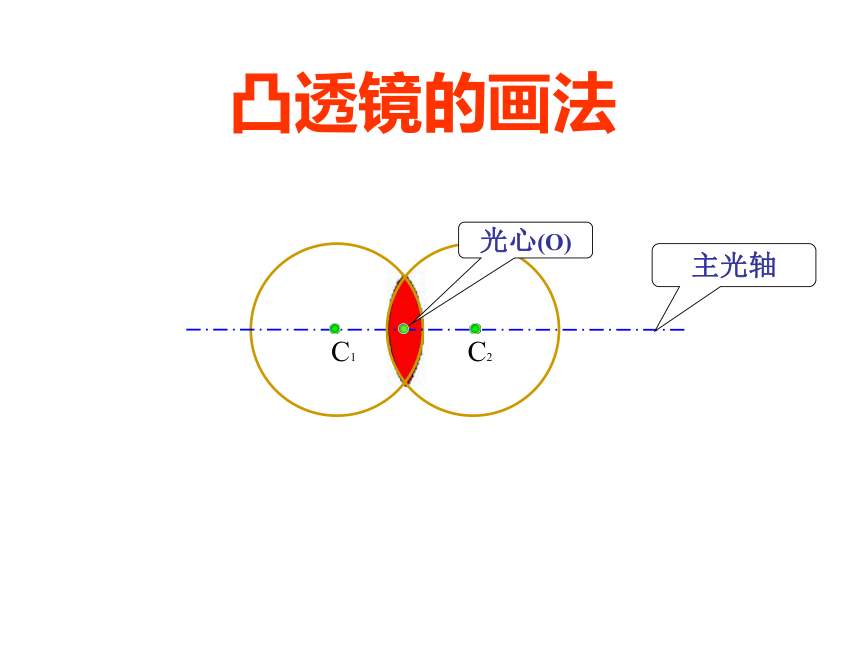

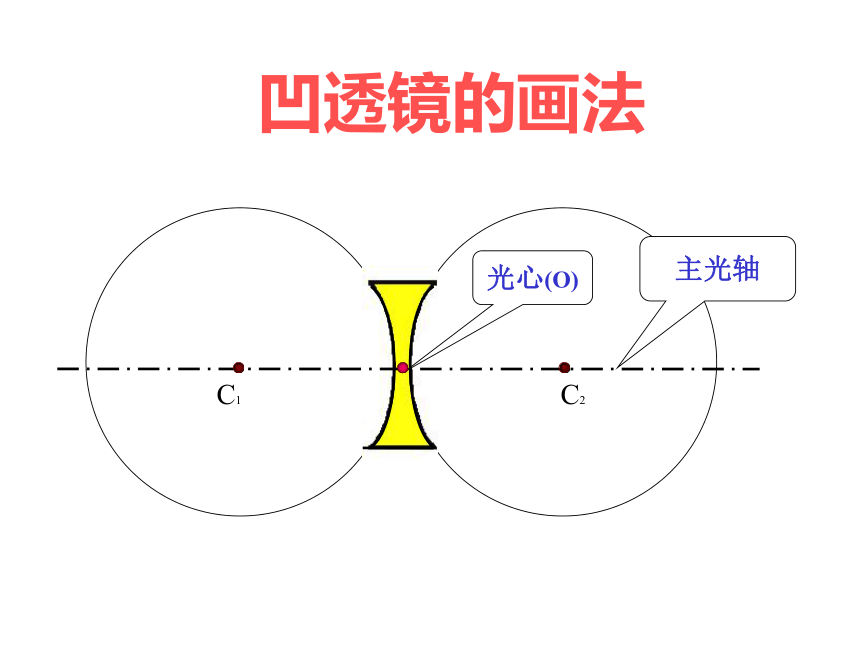

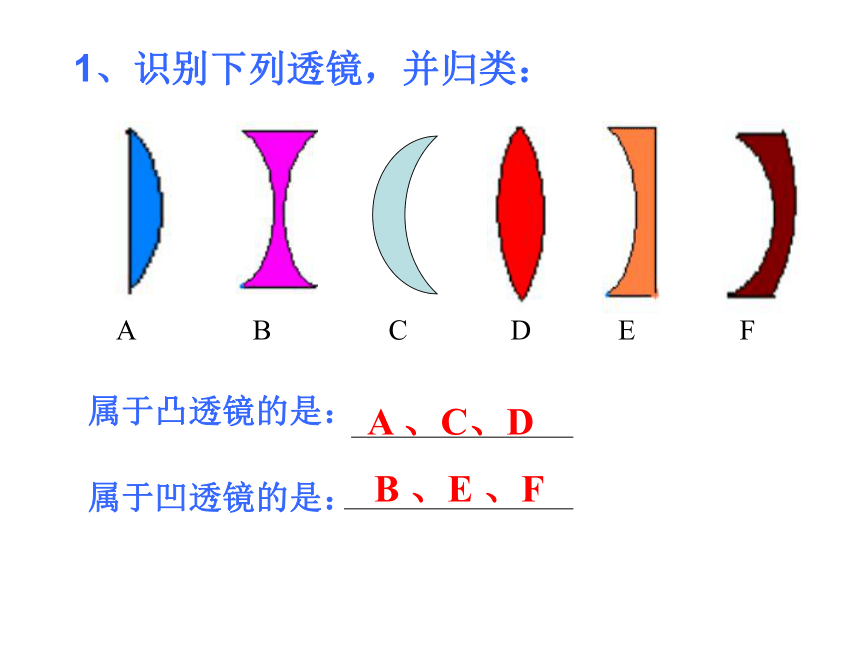

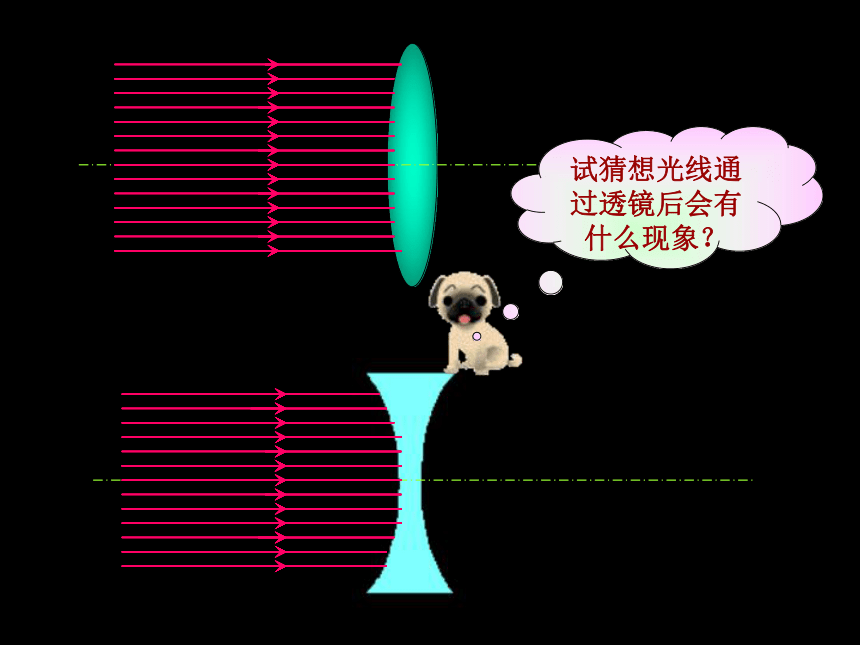

叫凹透镜透 镜 的 分 类 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F1、识别下列透镜，并归类：凸透镜的画法 C1 C2主光轴光心(O)凹透镜的画法 C2 C1主光轴光心(O)通过透镜光心的光线结论：通过光心的光线传播方向不改变。 试猜想光线通过透镜后会有什么现象？1、凸透镜对光线的作用凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。凸透镜的焦点OFF2、凸透镜有两个实焦点。 1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。凸透镜的焦距OFFff2、两边的焦距相等。1、焦点到凸透镜光心的距离叫做焦距( f )。2、凹透镜对光线的作用凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。凹透镜对光线的作用 平行于主光轴的光线通过凹透镜后发散，发
散光线的反向延长线相交于主光轴上，它不是
实际光线的会聚点，叫 (F)。F虚焦点FF 想一想？
（1）经过焦点入射的光线通过凸透镜后是什么样的？
（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
FFF结论：
（1）经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光。（2）对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出。
FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。三条特殊光线在下列虚线处填上适当的透镜小结：凸透镜对所有光线都起会聚作用。小结：凹透镜对所有光线都起发散作用。公元前2世纪，古人用冰凸透镜向日取火透镜在日常生活中的应用一、透镜的分类：学到了什么？ 二、概念：凸透镜和凹透镜 三、透镜对光线的作用：1、凸透镜对光起会聚作用2、凹透镜对光起发散作用1、主 光 轴---通过两个球面球心的直线叫做透镜的主光轴。2、光 心(O)---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。3、焦 点( F)---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。4、焦 距( f )---焦点到光心的距离叫焦距。 学到了什么？1、 通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通 过 焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。四、三条特殊光线：巩固练习
1．一些透镜的截面如图所示，在这些透镜中：

(1)属于凸透镜的是__________，它们的共同特点是__________________．
(2)属于凹透镜的是__________，它们的共同特点是__________________．ABD中间厚边缘薄CE中间薄边缘厚2.通过两个球面(　　　　 )的直线叫做透镜的主光轴。主光轴上有一个特殊的点，通过它的光线传播方向(　　　　　)，这个点叫做透镜的光心。?
3.凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫做凸透镜的(　　　　 )。焦点到凸透镜光心的距离叫(　　　　)，凸透镜有(　　　　 )个焦点。?球心不变焦点焦距两4.凸透镜对光线有__________作用，凹透镜对光线有__________作用．
5.小华让凸透镜正对着太阳光，拿一张白纸在它的另一侧前后移动，直到纸上的光斑变得最小、最亮，这个点叫做凸透镜的__________．在__________处可点燃火柴．当把一小灯泡放在该点时，灯泡射向凸透镜的光，经凸透镜后将成为_________。会聚发散焦点焦点平行光6．平面镜、凹透镜、凸透镜是常用的三种光学器件，其中利用光的反射规律的是__________镜；利用光的折射规律的是__________镜；能会聚太阳光的是__________镜．
平面凸透凹透镜、凸透7.一束平行光线照射到某透镜后，光线发散了，这个透镜一定是（ ）
A.凸透镜 B.凸镜 C.凹透镜 D.凹镜
8.下图中各图分别表示经过透镜后的光路图，其中正确的是（ ）
cA9．如图在各个方框中恰当的位置上画出合适的透镜．
