河南省济源市“一师一优课”人教版九年级物理-16.1 电 压 课件 （共16张PPT）

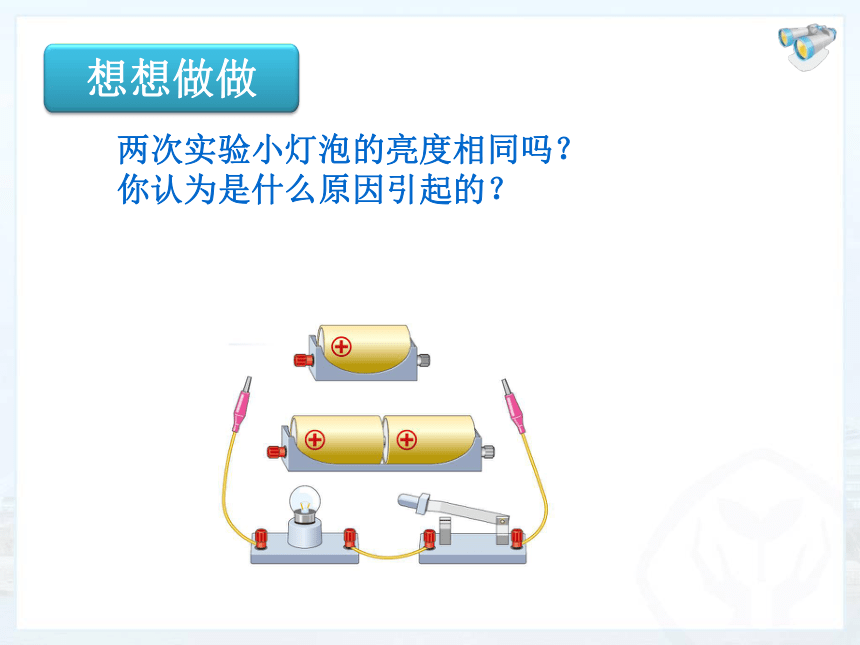

课件16张PPT。电 压 第十六章 第１节　　两次实验小灯泡的亮度相同吗？

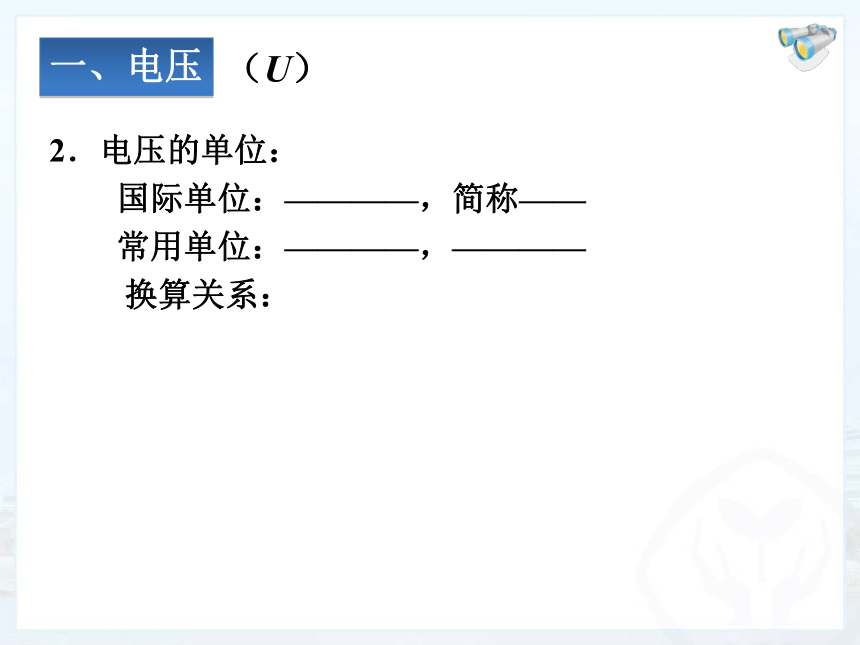

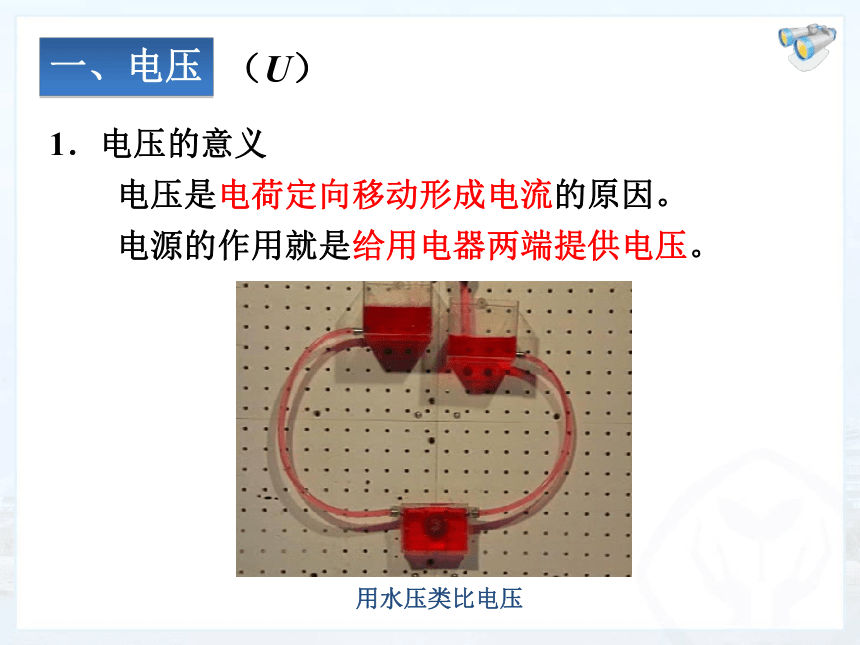

　　你认为是什么原因引起的？　　电压是电荷定向移动形成电流的原因。　　电源的作用就是给用电器两端提供电压。（U）1．电压的意义用水压类比电压一、电压2．电压的单位：
　　国际单位：————，简称——
　　常用单位：————，————

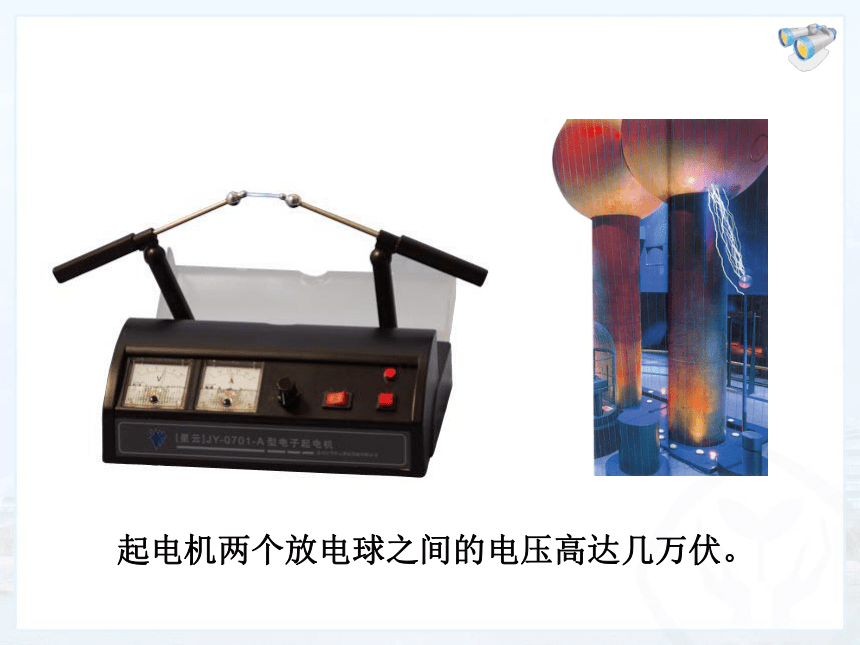

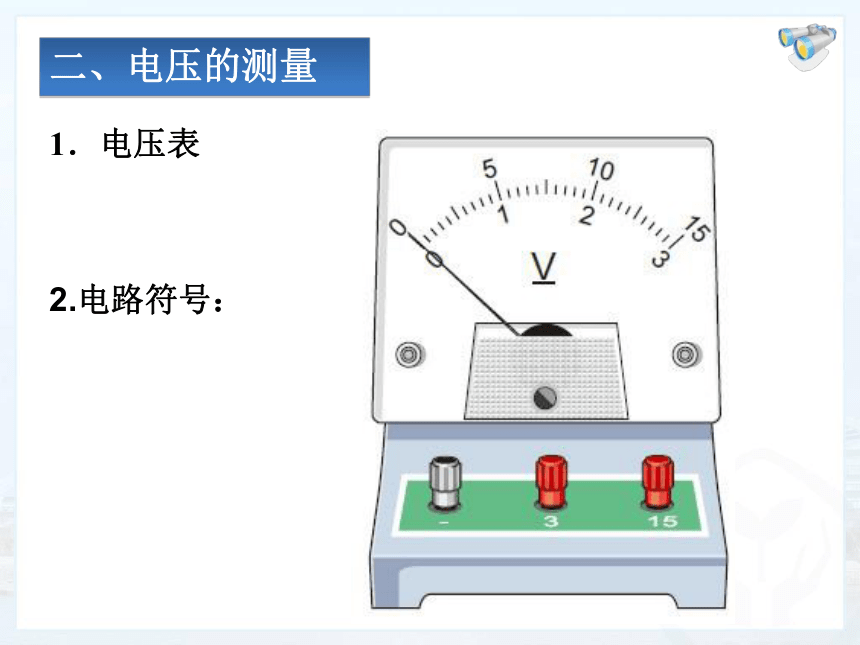

换算关系：（U）一、电压　　起电机两个放电球之间的电压高达几万伏。1．电压表　　二、电压的测量2.电路符号：2．练习用电压表测量电压实验
　　（1）电压表怎样连接？　　（2）电压表的读数　　读数步骤：　　第一步，看量程；　　第二步，看分度值；　　第三步，读数。　　1．两个表的读数各是多少？量程0~3 V 1.6 V量程0~15 V 8 V　　（1）调零（把指针调到零刻度）后，把电压表与被测电路——联接入电路（只能与被测部分并联），“—”接线柱靠近电源的————，“3”或“15”接线柱靠近电源的————。
　　（2） 选用“—”和“3”两接线柱，量程为————，分度值为——V；选用“—”和“15”两接线柱，量程为———，分度值为———。
　　（3）估计被测电压，选择适当量程。如果被测电压不能估测，可以先用最大测量值为15 V的量程试触。如果测得的电压不超过3 V，为提高读数的准确性，改用0—3V的量程。
（4）电压表能直接并联在电源两端测电源电压。提　示　　将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；　　将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。　　实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。实验2 V　　1．三个表的读数各是多少？12.5 V1 V　　2．连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。　　3．画出对应的电路图。　　1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。　　2．电压表与被测用电器并联，正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出），被测电压不能超过电压表的最大测量值。
