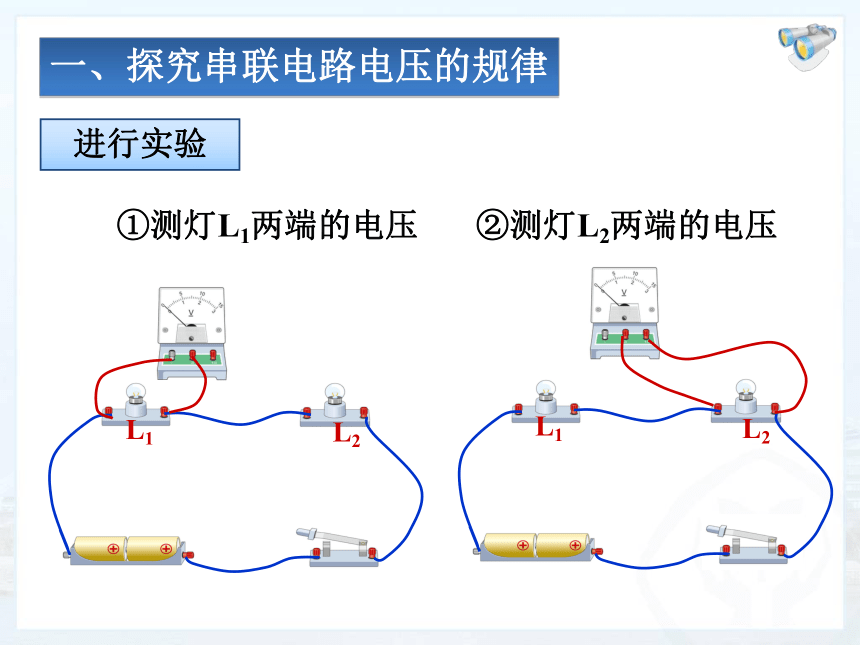

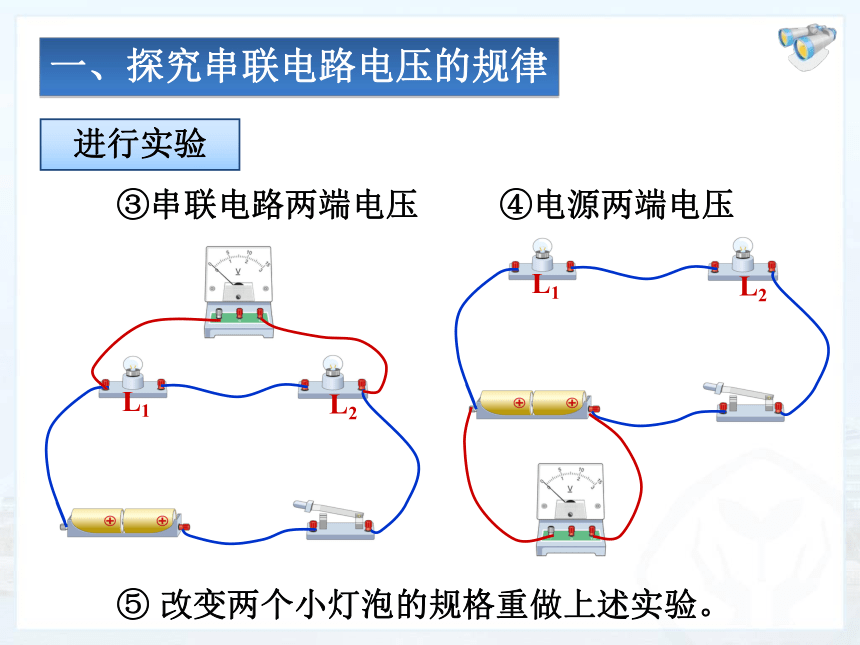

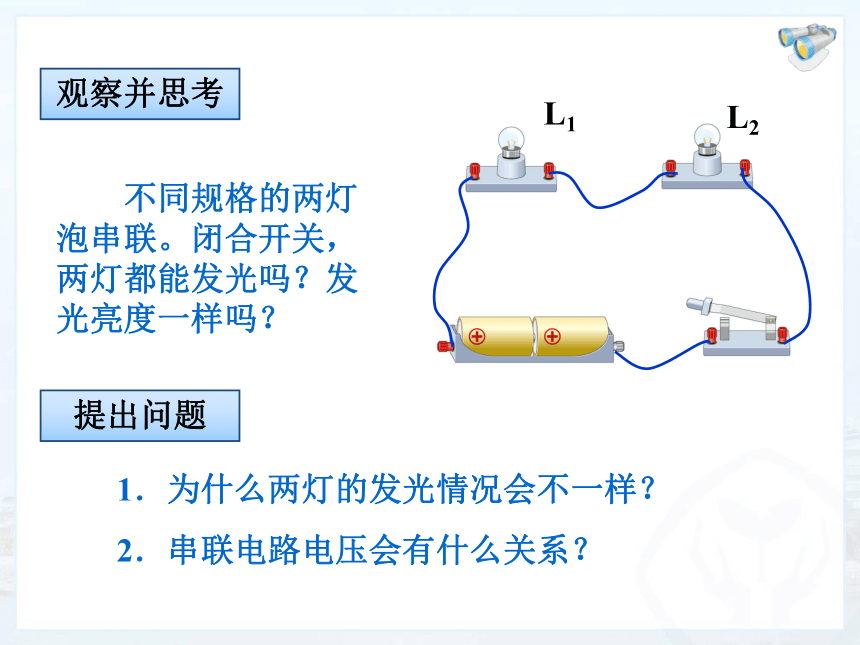

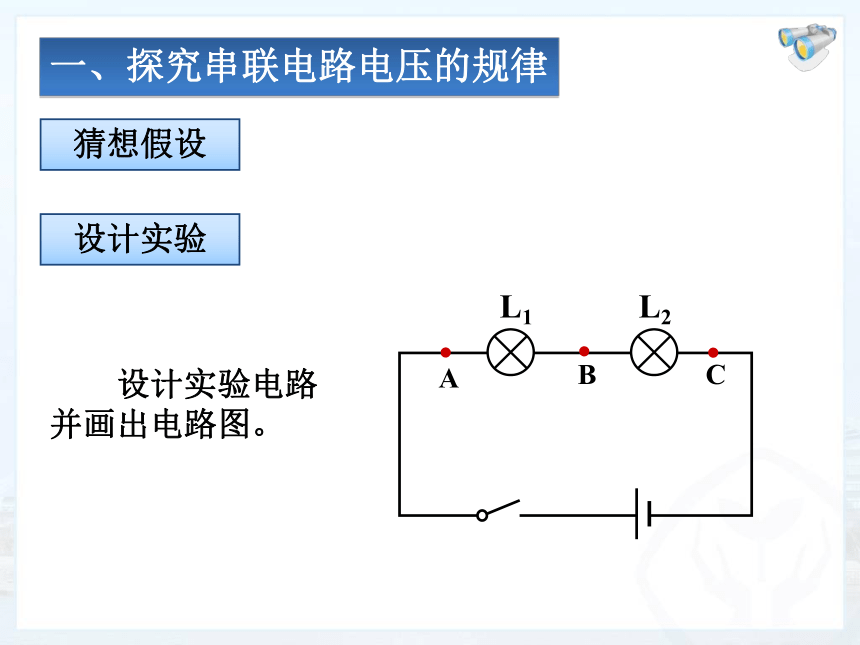

课件12张PPT。串、并联电路中电压的规律 第十六章 第２节　　2．串联电路电压会有什么关系？ 　　1．为什么两灯的发光情况会不一样？ 　　不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？ 观察并思考提出问题L1L2　　设计实验电路并画出电路图。 一、探究串联电路电压的规律猜想假设设计实验②测灯L2两端的电压　　①测灯L1两端的电压一、探究串联电路电压的规律进行实验④电源两端电压　　③串联电路两端电压一、探究串联电路电压的规律进行实验　　⑤ 改变两个小灯泡的规格重做上述实验。L1一、探究串联电路电压的规律记录数据　分析数据得出结论:_____________________　　并联电路中各支路两端的电压与电源两端电压的关系是怎样的？
　　二、探究并联电路电压的规律问　题作出猜想　　电路图　　主要步骤电压表要选择合适的量程　　注意：二、探究并联电路电压的规律设计实验　　①测灯L1两端的电压②测灯L2两端的电压二、探究并联电路电压的规律　　③ 电源两端电压　　④ 改变两个小灯泡的规格重做上述实验。二、探究并联电路电压的规律二、探究并联电路电压的规律数据表格分析数据得出结论 ：———————————　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？　　实验结果表明：电池组两端的电压等于每节电 池电压之和。　　电池串联的电压规律：
