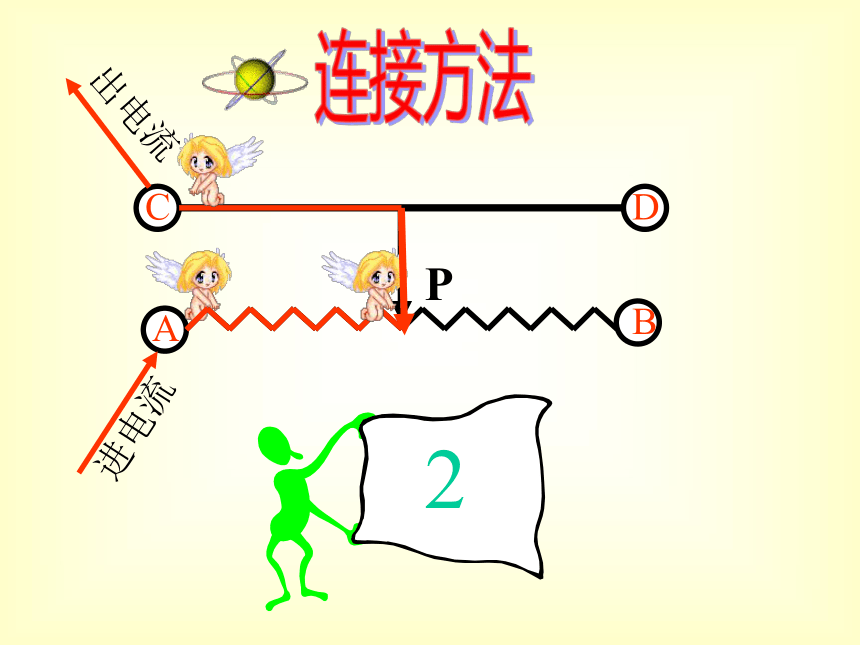

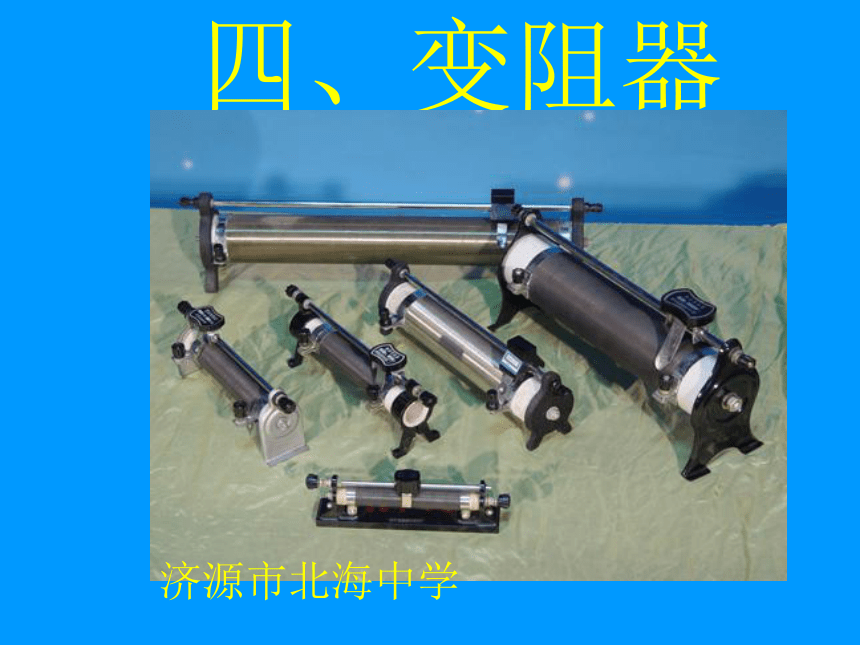

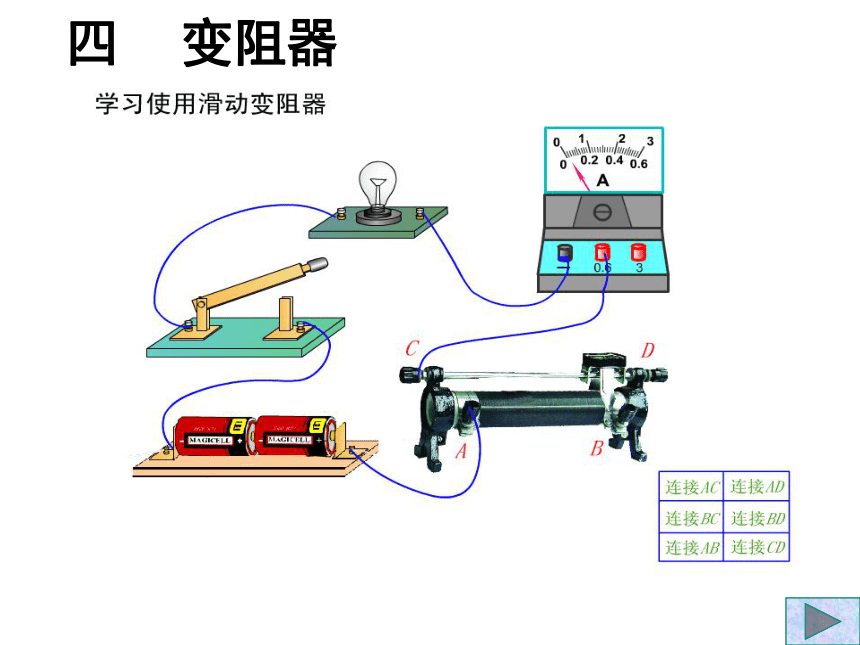

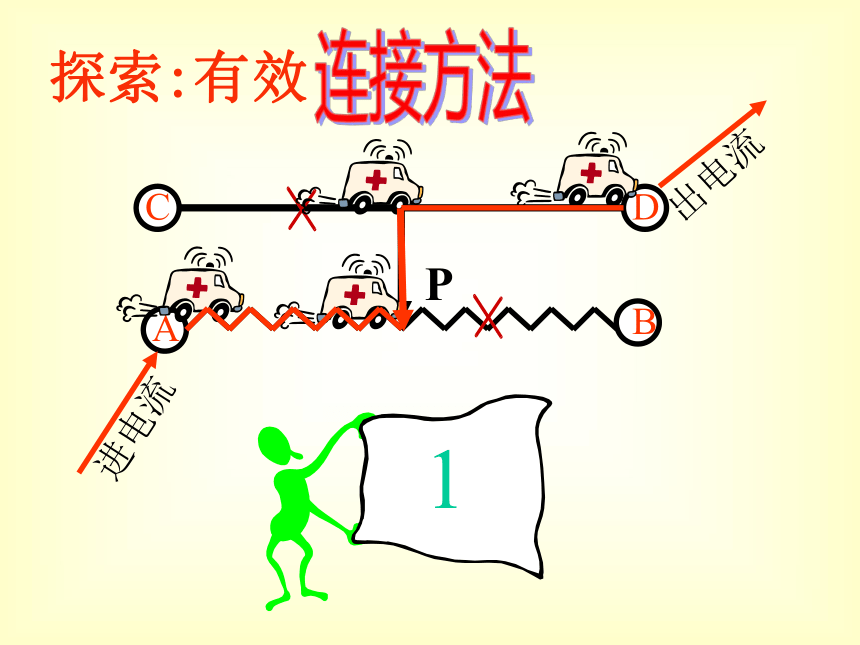

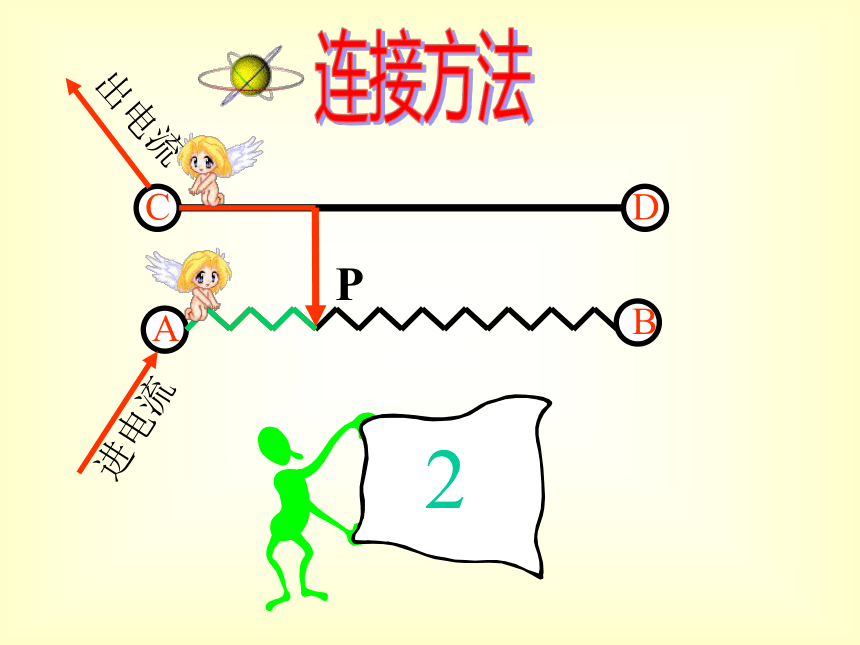

课件34张PPT。 四、变阻器济源市北海中学 生活体验灯光的亮暗声音的强弱风扇的快慢灯光的亮暗
声音的强弱

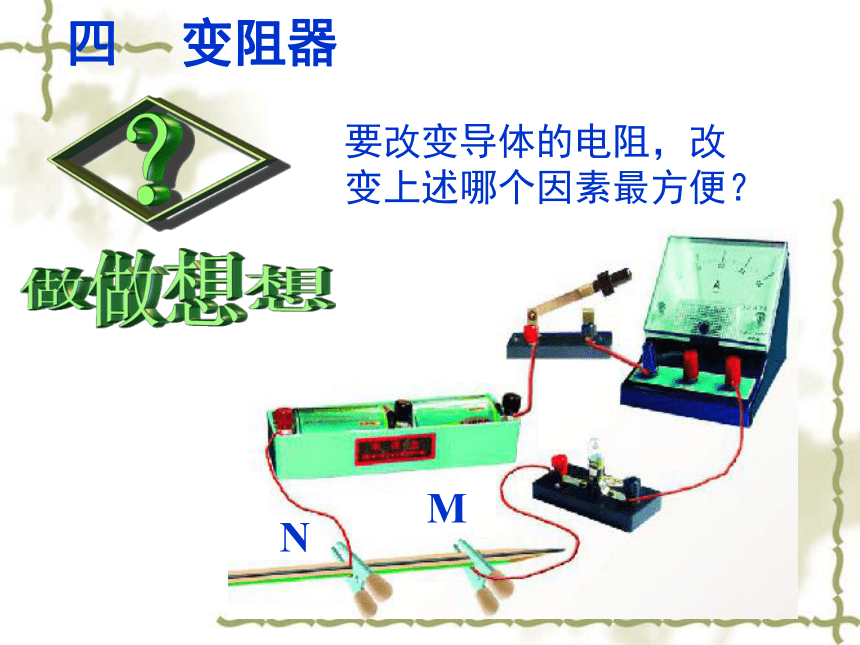

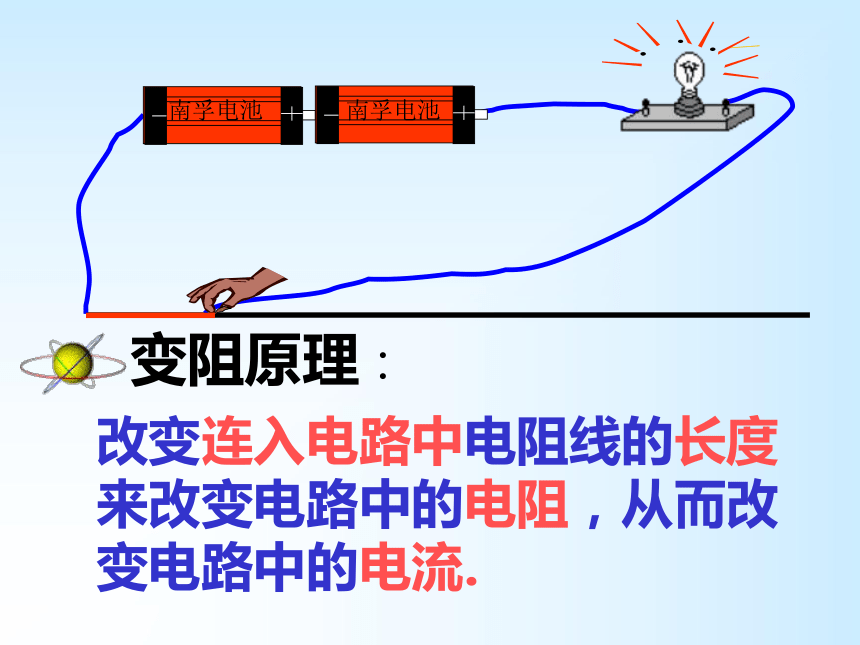

风扇的快慢是怎么控制的呢？四变阻器要改变导体的电阻，改变上述哪个因素最方便？变阻原理：改变连入电路中电阻线的长度
来改变电路中的电阻，从而改

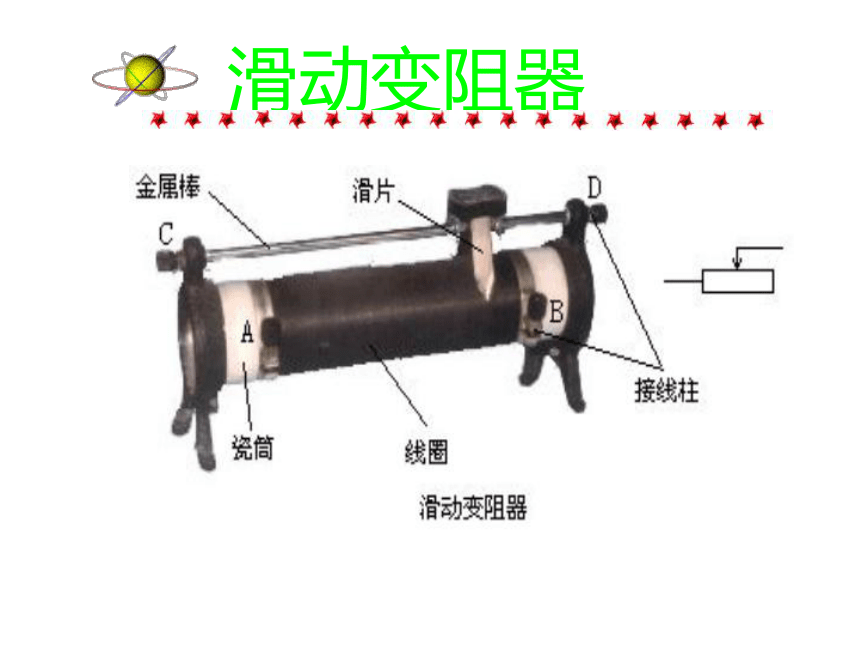

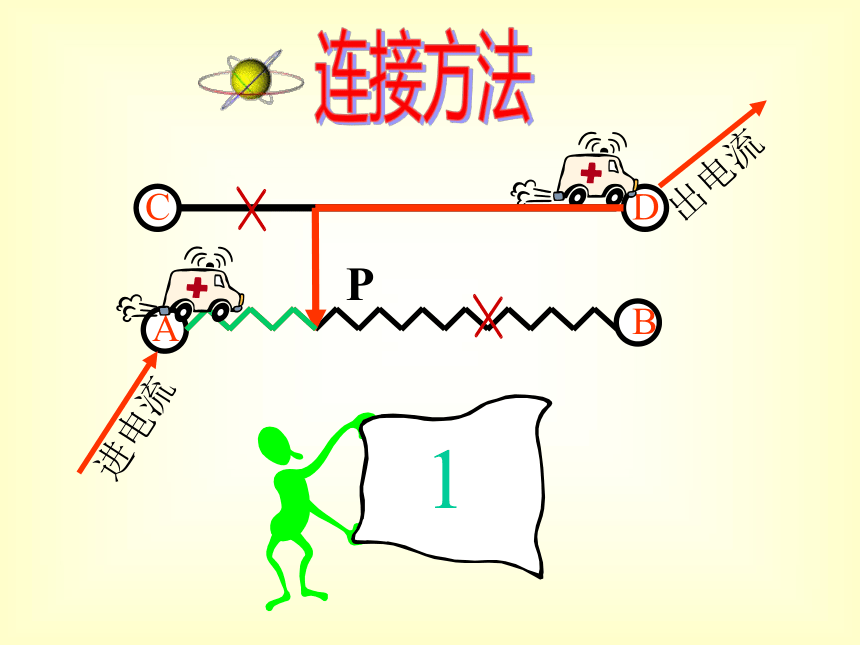

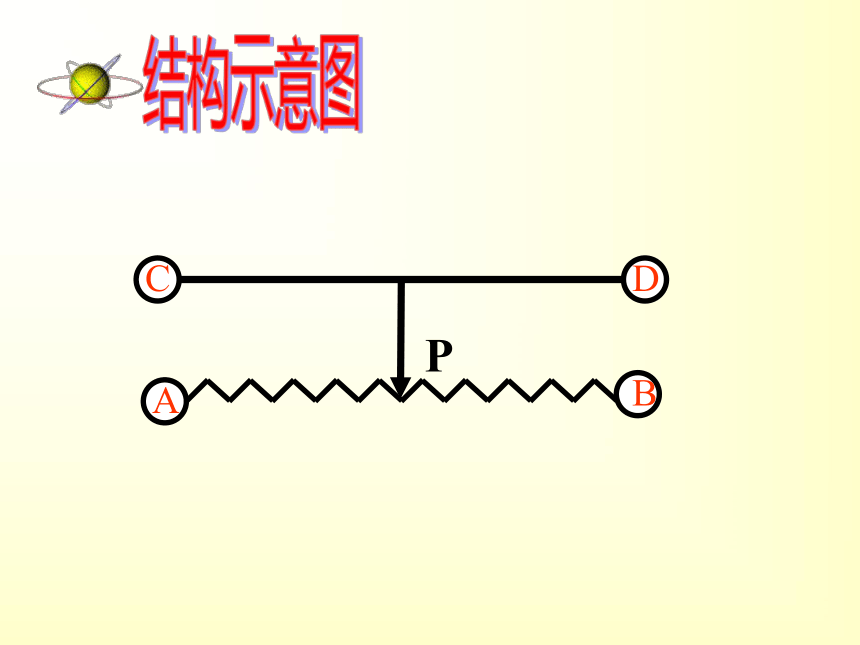

变电路中的电流.滑动变阻器P结构示意图四变阻器CDABP连接方法探索:有效CDABP连接方法CDABP2连接方法CDABP2连接方法出电流CDABP3连接方法CDAB3P连接方法出电流进电流CDABP4连接方法进电流出电流CDAB4P连接方法进电流出电流CDABP5连接方法CDABP5不能改变电阻的大小连接方法进电流出电流CDABP6没有电阻连入电路连接方法PPPP(1)(6)(5)(4)(3)(2) 连接方法:选择电阻线的一端和金属杆的一端，即“一上一下”接线柱PPPP(1)(4)(3)(2)PPPP(1)(4)(3)(2)电路符号 使用前要了解铭牌: 变阻器的最大电阻值是200Ω；允许通过的最大电流是1.5A。
设计用滑动变阻器控制灯泡亮度的电路图设计用变阻器控制灯泡亮度的电路图试分析滑动变阻器在电路中的作用滑动变阻器要串联在电路中,使用前应将滑片放在阻值最大处南孚电池南孚电池保护电路目的变阻箱电子技术中常用的变阻器。电位器知识链接生活中的应用 油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。变小变大四变阻器 1.如下图所示，当滑动变阻器的滑片P向右滑动时，滑动变阻器连入电路的阻值将：
A.逐渐变大 B.逐渐变小
C.保持不变 D.无法判断
2.如下图所示，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表的示数将：
A.逐渐变大 B.逐渐变小 C.保持不变 D.无法判断3、如图所示，A、B、C、D是滑动变阻器的四个接线柱，将这变阻器与一小灯泡串联后接入电路，通电后，向左移动滑片P，灯泡逐渐变暗，该滑动变阻器接入电路的两接线柱为：
A．A、D接线柱　　B．B、D接线柱
C．C、D接线柱　　D．A、B接线柱下课，再见！
