河南省济源市“一师一优课”人教版九年级物理-17.2 欧姆定律 课件 （共14张PPT）

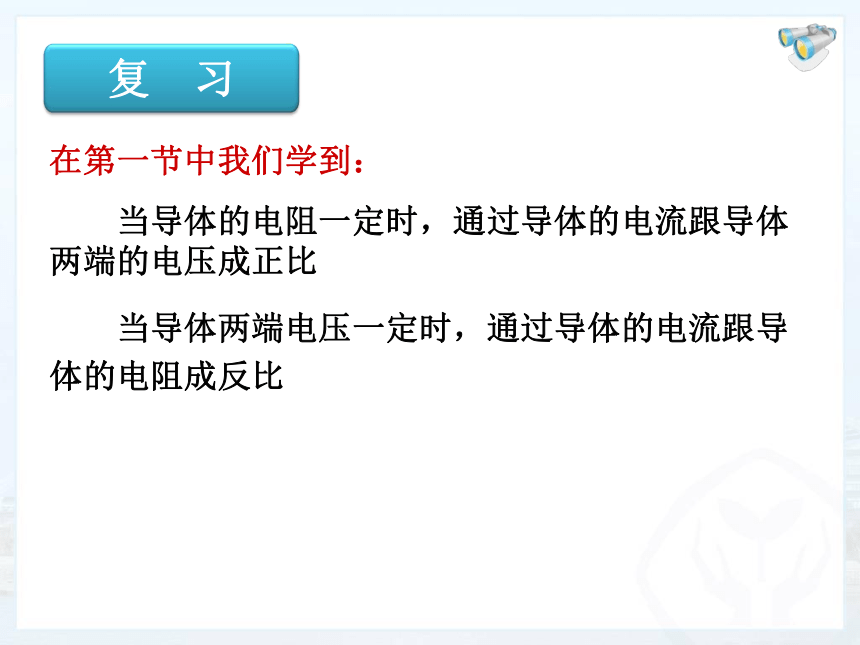

课件14张PPT。欧姆定律第十七章 第２节在第一节中我们学到：
　　当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比

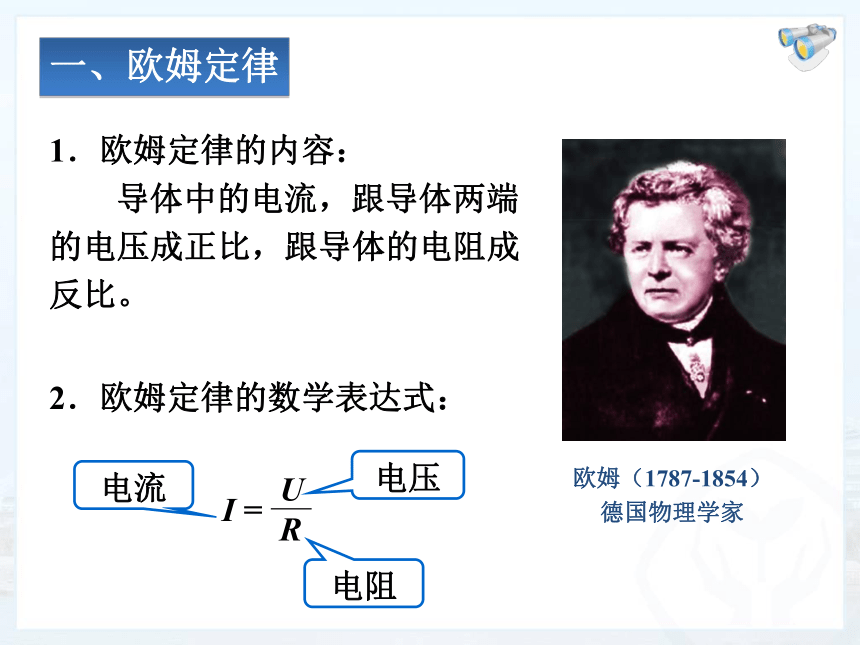

　　当导体两端电压一定时，通过导体的电流跟导体的电阻成反比1．欧姆定律的内容：
　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。欧姆（1787-1854）

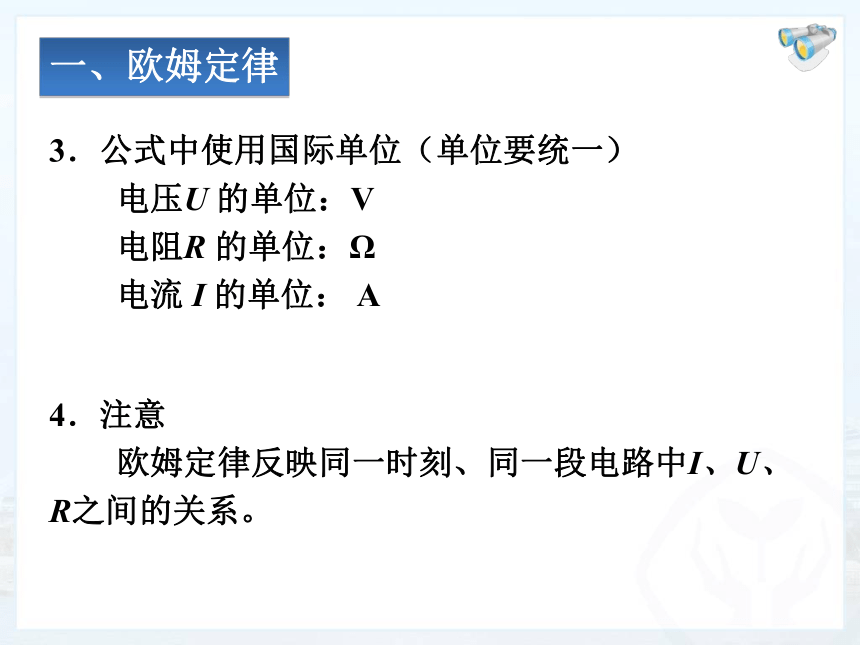

德国物理学家 2．欧姆定律的数学表达式： 电压电阻电流一、欧姆定律3．公式中使用国际单位（单位要统一）
　　电压U 的单位：V
　　电阻R 的单位：Ω
　　电流 I 的单位： A4．注意

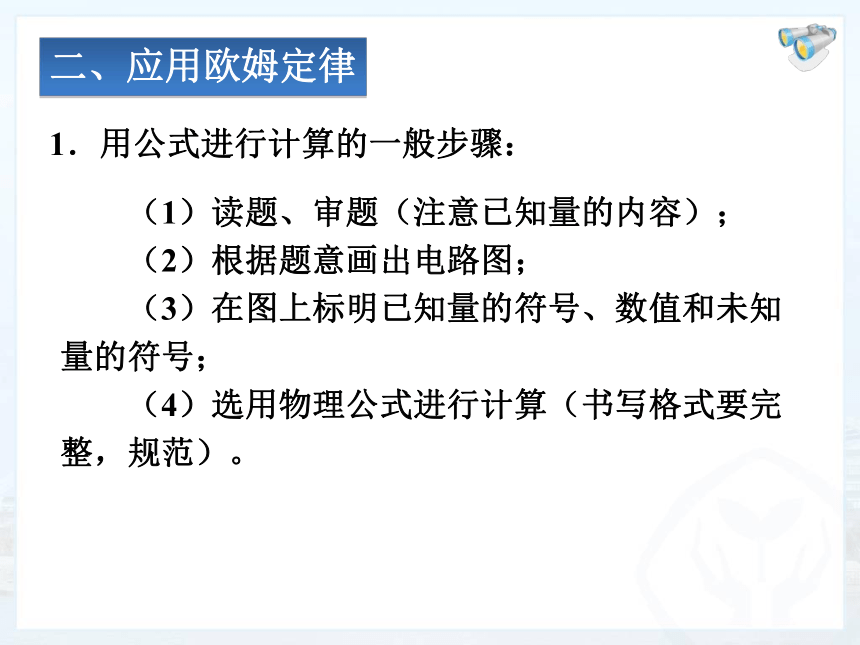

　　欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。一、欧姆定律　　（1）读题、审题（注意已知量的内容）；
　　（2）根据题意画出电路图；
　　（3）在图上标明已知量的符号、数值和未知量的符号；

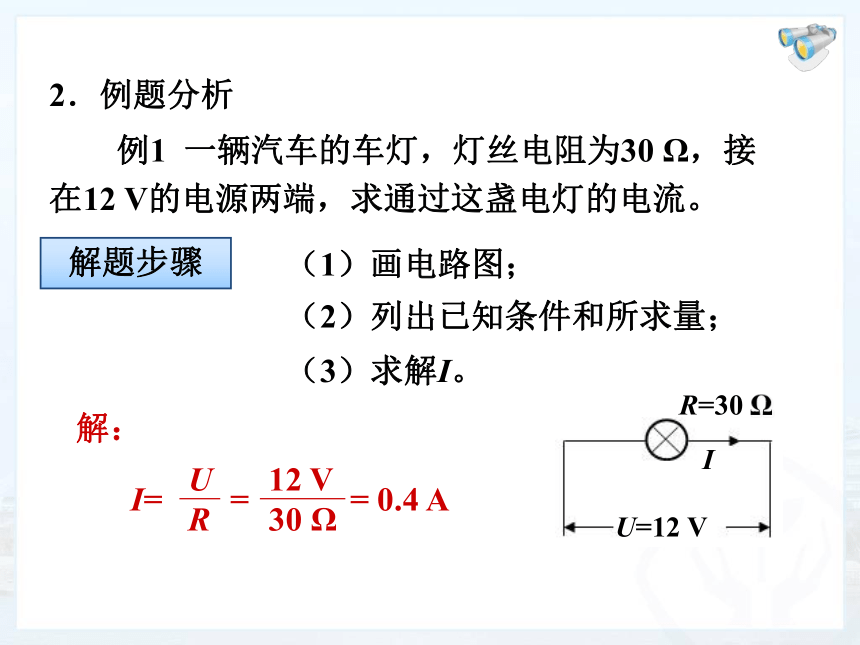

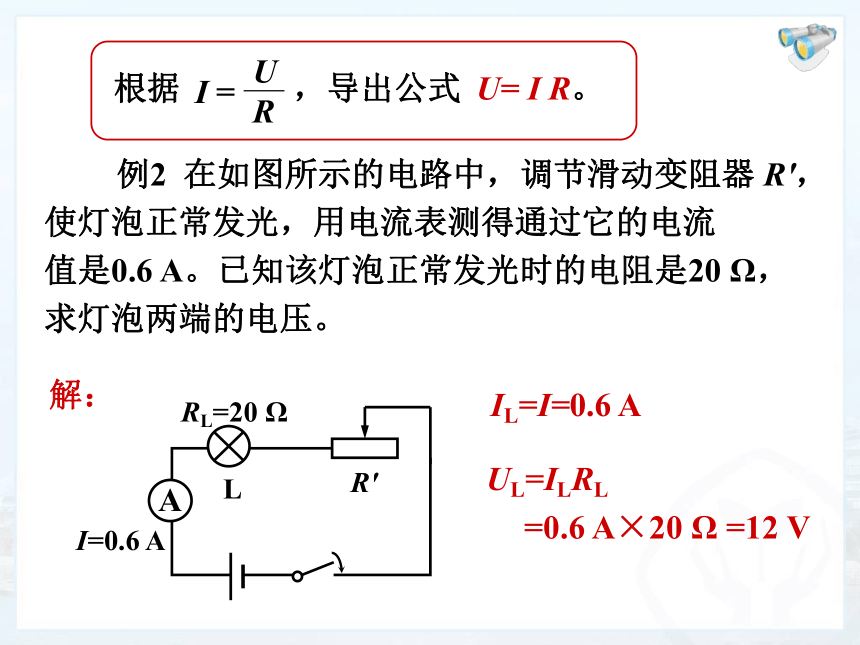

　　（4）选用物理公式进行计算（书写格式要完 整，规范）。1．用公式进行计算的一般步骤：二、应用欧姆定律　　例1 一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，求通过这盏电灯的电流。 解：（1）画电路图；（2）列出已知条件和所求量；（3）求解I。2．例题分析解题步骤　　例2 在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流
值是0.6 A。已知该灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压。解：UL=ILRL
=0.6 A×20 Ω =12 VRL=20 ΩI=0.6 AIL=I=0.6 A　　例3 某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18 A，再用电压表测得灯泡两端的电压是220 V，试计算灯丝正常发光时的电阻值。解：　　例4 加在某一电阻器两端的电压为5 V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20 V，此时这个电阻器的电阻值是多大？通过它的电流是多大？解：提示：因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。　　例5 甲、乙分别接入电压比是2∶1的电路中，已知它们的电阻比是2∶3，则通过它们的电流比是　(　　　)
　　A．1∶1　B．2∶1　C．4∶3　D．3∶1　　据题意 U甲∶U乙= 2∶1 ；R甲∶R乙= 2∶3
　　根据
　　解得： I甲∶I乙= 3∶1 解：　　注意：甲和乙电压与电阻的对应关系不要出现错误。D　　1．关于电流跟电压和电阻的关系，下列说法正确的是（ ）
　A．导体的电阻越大，通过导体的电流越小
　B．导体的电阻越大，通过导体的电流越大
　C．导体两端的电压越大，导体的电阻越大，通过导体的电流也越大
　D．在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大D　　2．一条镍铬合金线的两端加上4 V电压时，通过的电流是0.2 A，则它的电阻是 Ω。若合金线的两端电压增至16 V时，它的电阻是 Ω，这时若要用电流表测量它的电流，应选用量程为
A的电流表。20 20 0~3　　3．关于欧姆定律，下列叙述中正确的是
　　　　　　　　　　　　　　　　（ ）
　　A．在相同电压下，导体的电流和电阻成反比
　　B．对同一个导体，导体中的电流和电压成正比
　　C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比
　　D．导体中的电流与导体两端的电压有关，也与导体的电阻有关A B D　　4．在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，R1 R2。（选填“大于”、“等于”
或“小于”）
大于
