人教版八年级物理上册《5.1透镜》课件（共35张PPT）

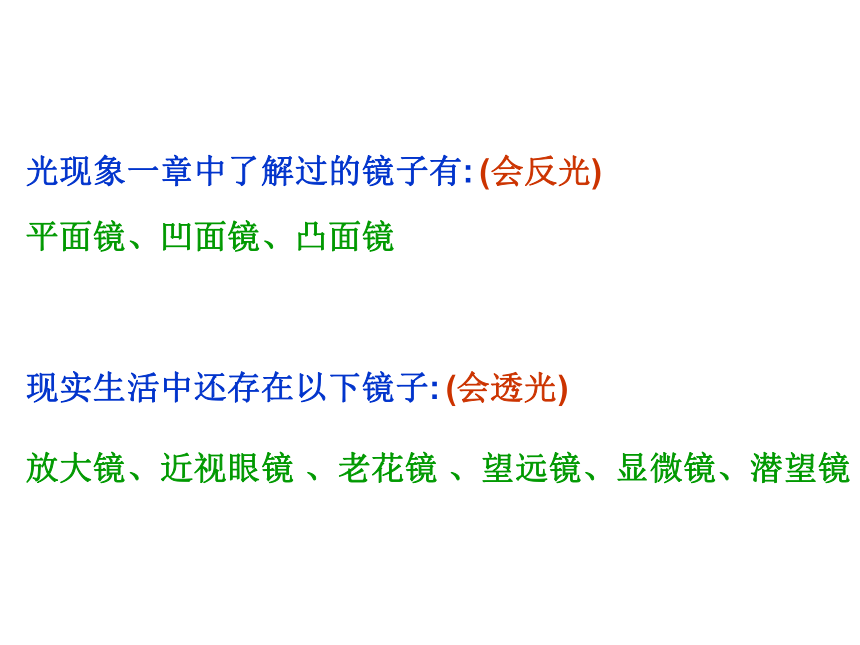

课件35张PPT。第五章 透镜及其应用光现象一章中了解过的镜子有:
平面镜、凹面镜、凸面镜现实生活中还存在以下镜子:

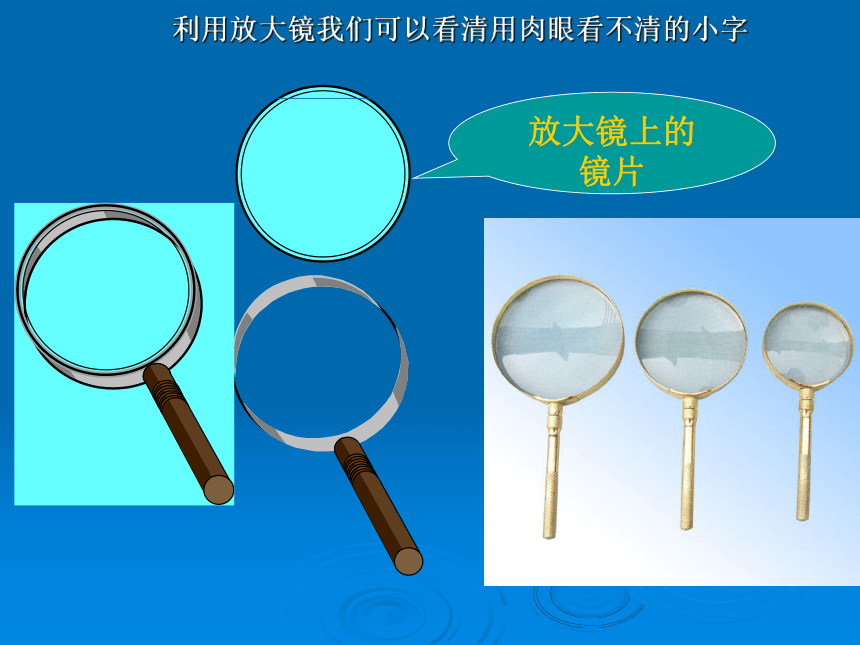

放大镜、近视眼镜 、老花镜 、望远镜、显微镜、潜望镜(会反光)(会透光)利用放大镜我们可以看清用肉眼看不清的小字放大镜上的
镜片眼镜上的镜片

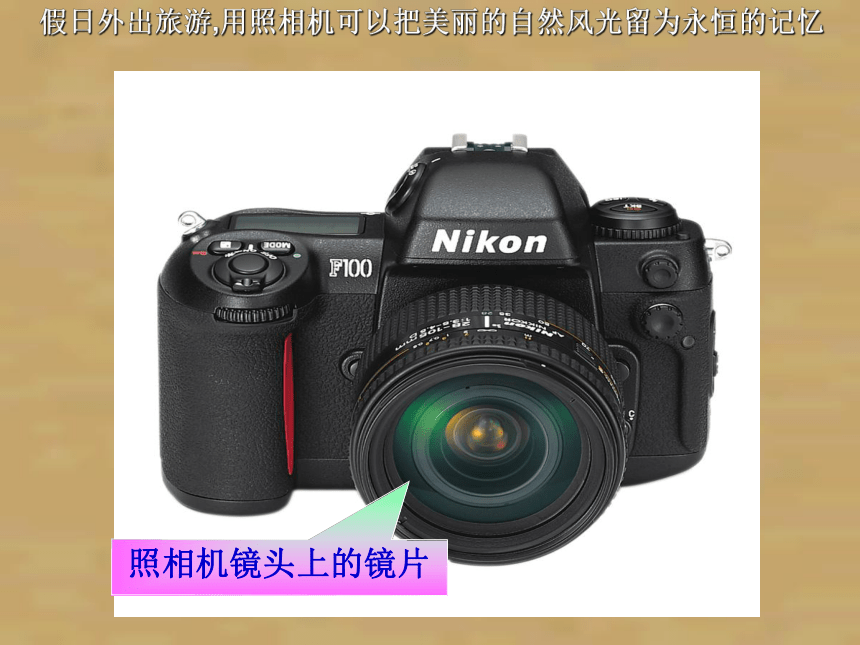

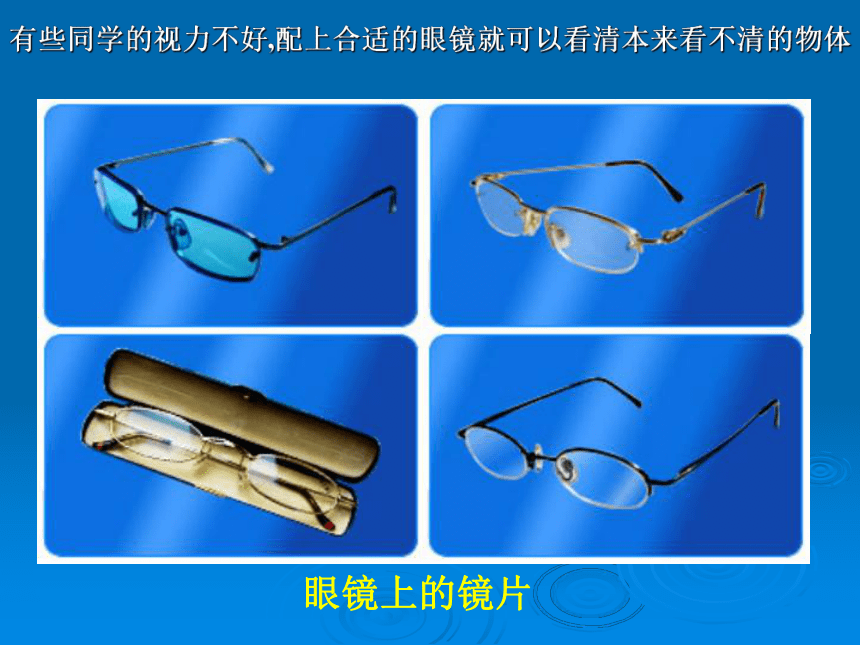

有些同学的视力不好,配上合适的眼镜就可以看清本来看不清的物体假日外出旅游,用照相机可以把美丽的自然风光留为永恒的记忆照相机镜头上的镜片

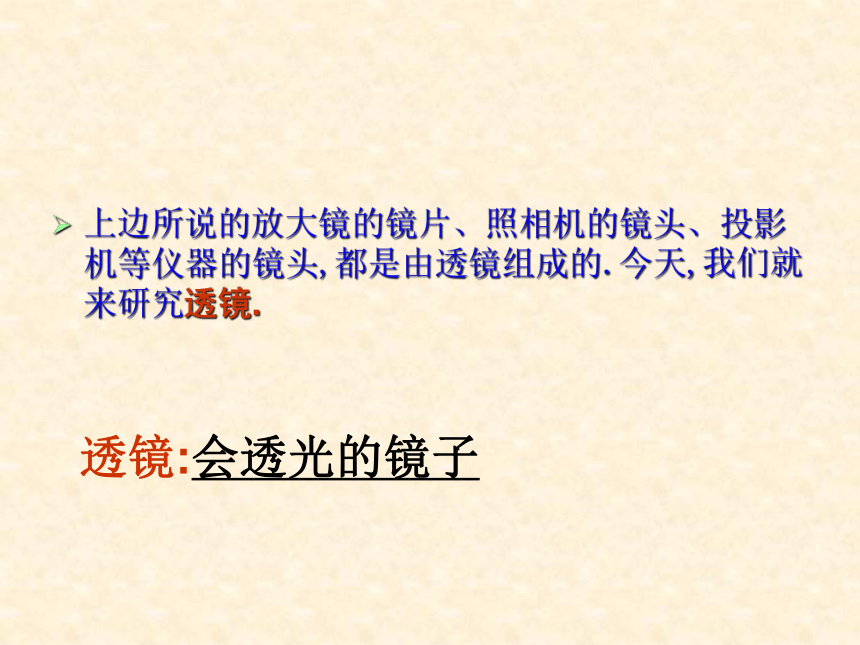

上边所说的放大镜的镜片、照相机的镜头、投影机等仪器的镜头,都是由透镜组成的.今天,我们就来研究透镜.透镜:会透光的镜子透镜

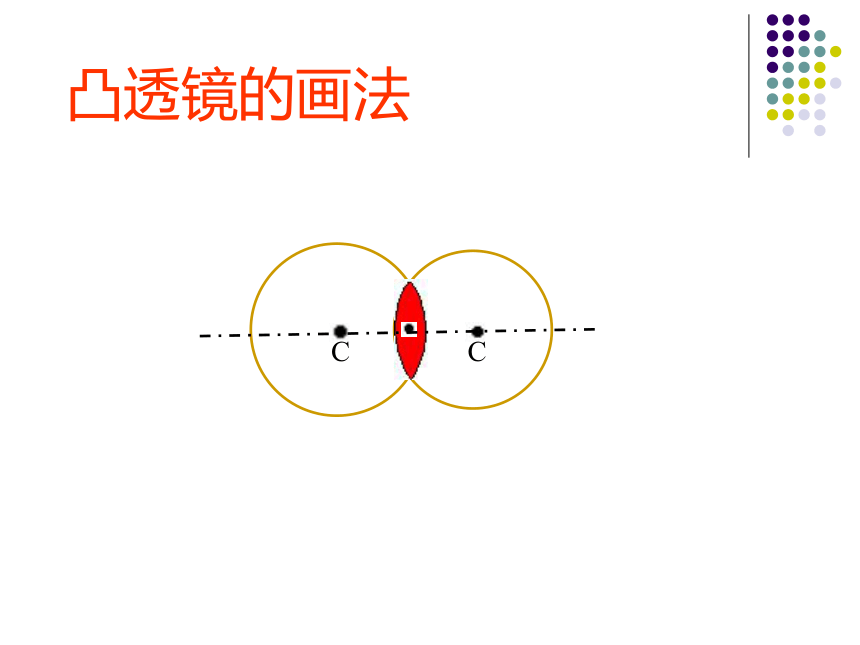

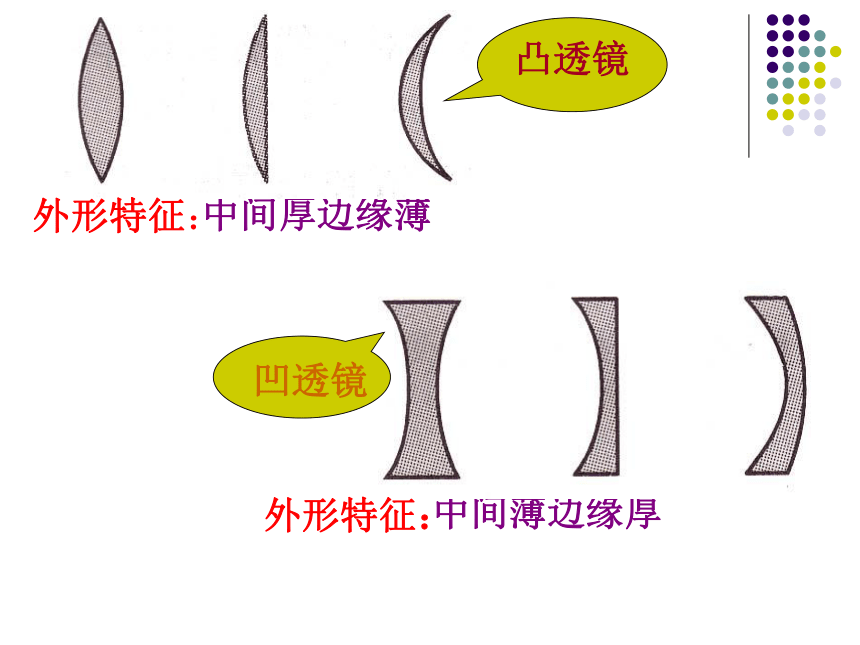

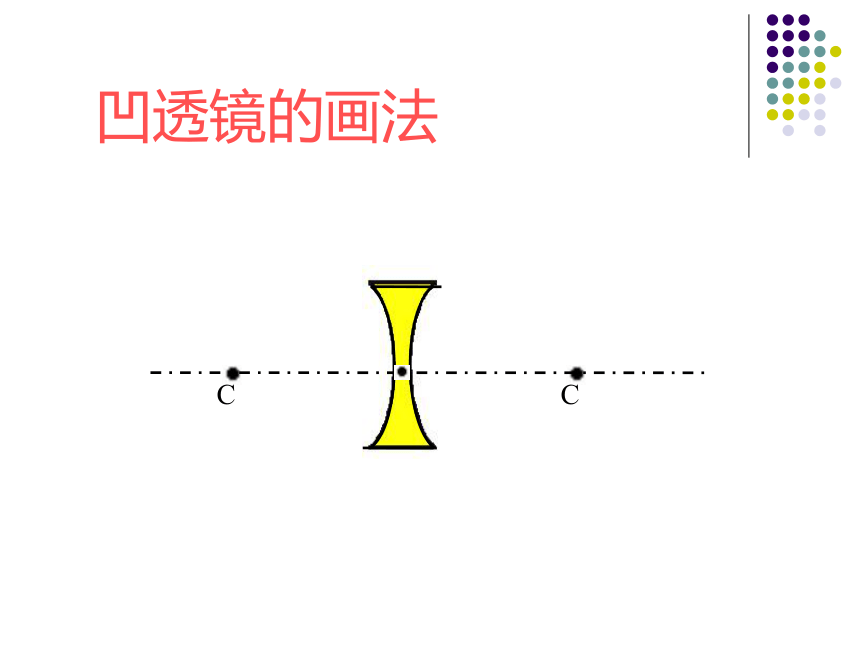

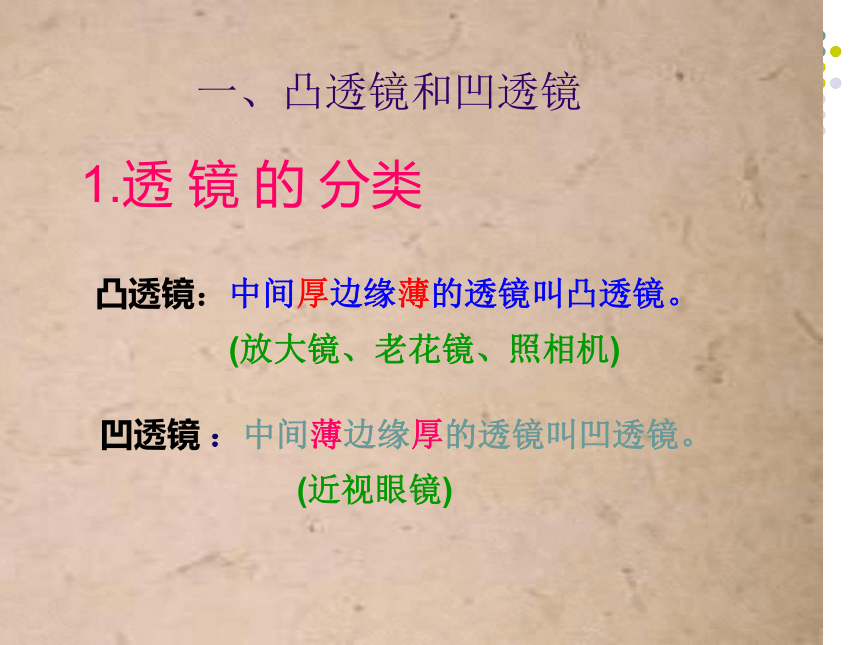

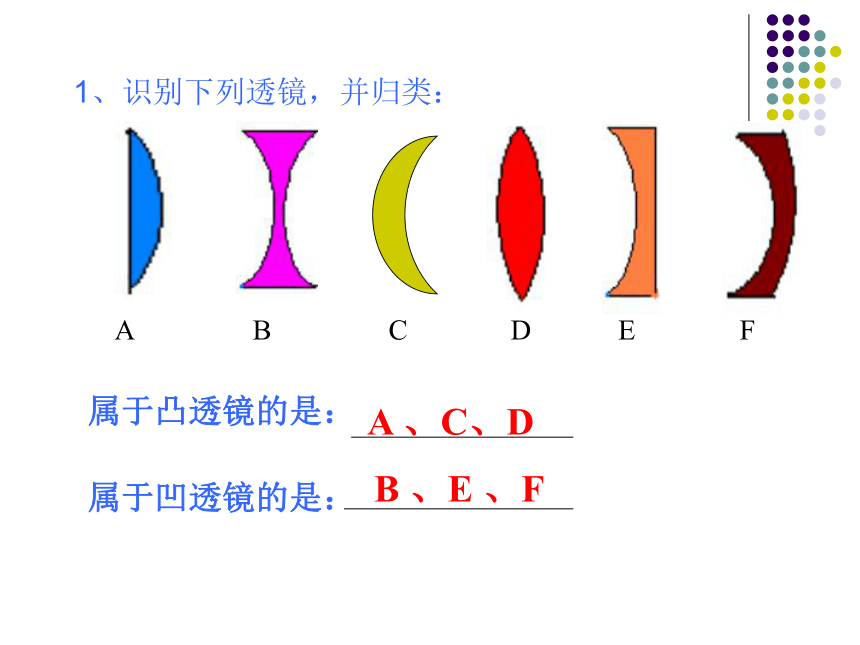

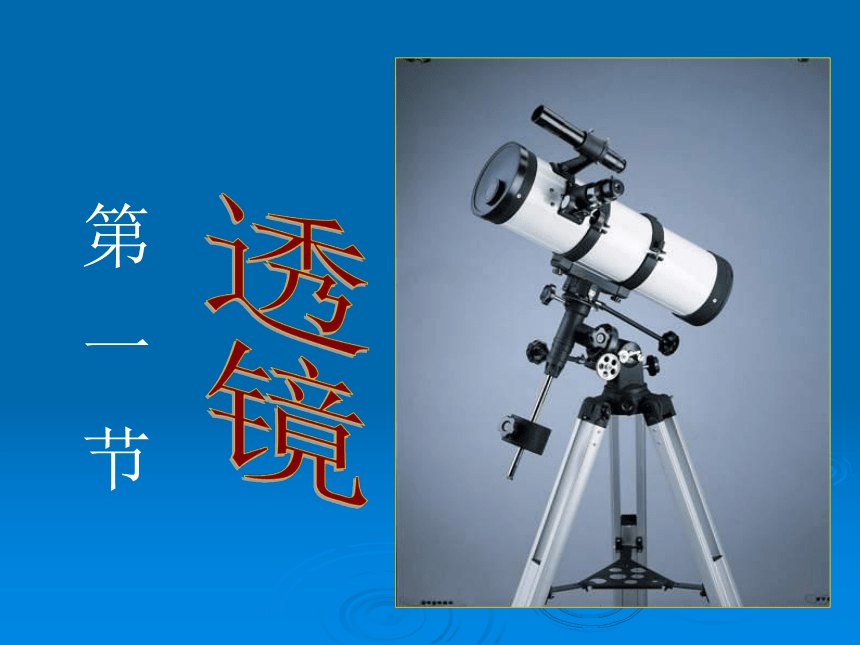

第 一 节中间厚边缘薄中间薄边缘厚凸透镜外形特征：外形特征：凸透镜：中间厚边缘薄的透镜叫凸透镜。凹透镜 ：中间薄边缘厚的透镜叫凹透镜。1.透 镜 的 分类一、凸透镜和凹透镜(放大镜、老花镜、照相机)(近视眼镜)凸透镜的画法 C C凹透镜的画法 C C 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F1、识别下列透镜，并归类： 2.透镜的主光轴(主轴)和光心主光轴光心主光轴光心★注意：凡是通过光心的光，其传播方向不变。　★注意：对质地相同的薄透镜，光心在它的几何中心。凸透镜对光线的作用凹透镜对光线的作用探究：用平行光依次通过凸透镜和凹透
镜，观察现象。二、透镜对光的作用三棱镜对光线的作用 通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。F凸透镜是三棱镜的组合1、凸透镜对光线的作用返回凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。F凹透镜是三棱镜的组合2、凹透镜对光线的作用返回凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。练习:在下列虚线处填上适当的透镜凹透镜的虚焦点三、透镜的焦点和焦距凸透镜的焦点和焦距凸透镜的焦点OFF2、凸透镜有两个实焦点。 1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。凸透镜的焦距OFFff2、两边的焦距相等。1、焦点到凸透镜光心的距离叫做焦距( f )。返回凹透镜的虚焦点 平行于主光轴的光线通过凹透镜后发散，发
散光线的反向延长线相交于主光轴上，它不是
实际光线的会聚点，叫 (F)。F虚焦点F返回1、凸透镜左右侧各存在一个焦点F（实焦点），各有一个焦距。2、凹透镜左右侧各存在一个焦点F（虚焦点），各有一个焦距。
透镜的焦点和焦距:四、简单作图1、通过凸透镜光心的光线,传播方向不变。2、与主光轴平行的光线，通过凸透镜后穿过焦点。3、穿过凸透镜焦点的光线，通过凸透镜后与主光轴平行。FF1、通过凹透镜光心的光线，传播方向不变。2、与主光轴平行的光线，通过凹透镜后光线的反向延长线穿过焦点。3、延长线穿过焦点的光线，通过凹透镜后与光轴平行。FFF三条特殊的光线: 四.探究:测定凸透镜的焦距步骤:1.将一个透镜正对着太阳光;2.再把一张纸放在凸透镜的另一侧;3.改变透镜与纸的距离,直到纸上
的光斑变得最小且最亮;4.测量这个最小且最亮的光斑到
凸透镜的距离一、透镜的分类：学到了什么？ 二、概念：凸透镜和凹透镜 三、透镜对光线的作用：1、凸透镜对光起会聚作用2、凹透镜对光起发散作用1、主 光 轴---通过两个球面球心的直线叫做透镜的主光轴。2、光 心(O)---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。3、焦 点( F)---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。4、焦 距( f )---焦点到光心的距离叫焦距。 学到了什么？1、 通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通 过 焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。四、三条特殊光线：问题:
3.小灯泡可看作点光源,它发出的光是发散光线,现给你一只小灯泡,一只凸透镜,你能想办法使小灯泡发出的光线成为平行光吗?光路是可逆的！与主光轴平行的光线通过凸透镜后穿过焦点，那么只要想法让光线穿过凸透镜的焦点,光线通过凸透镜后就能成为平行光.OF F.
F.
F.
F.
F甲丙乙丁4.一束光通过透镜的光路如图所示,哪幅是正确的?正确的是:甲谢谢光临指导！
