课件46张PPT。第一节 透镜第五章 透镜及其应用我们身边的镜子

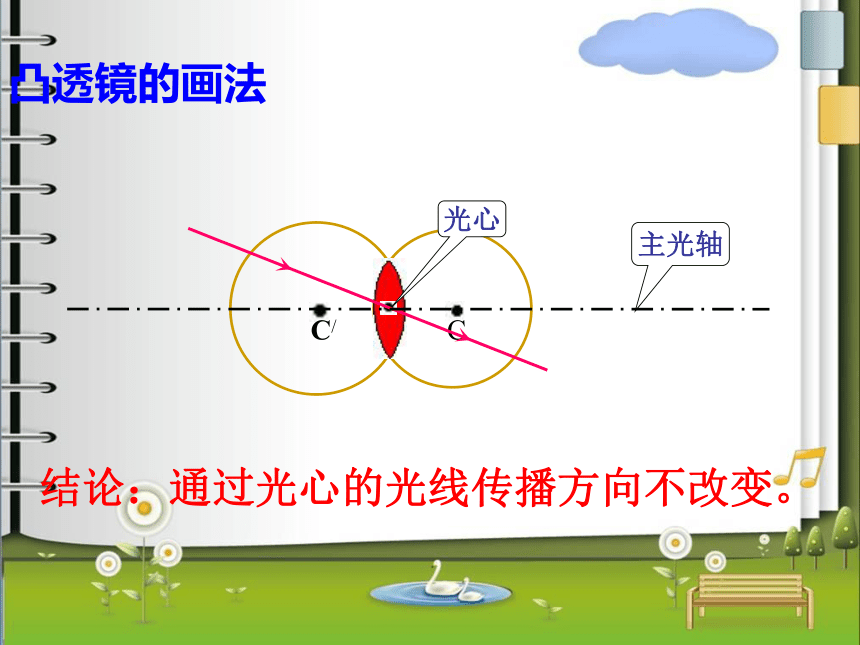

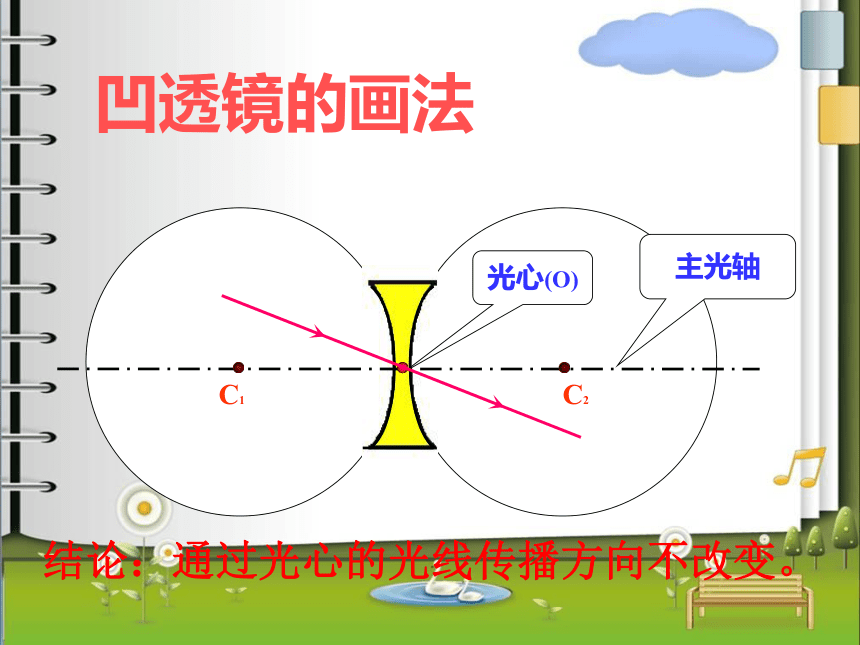

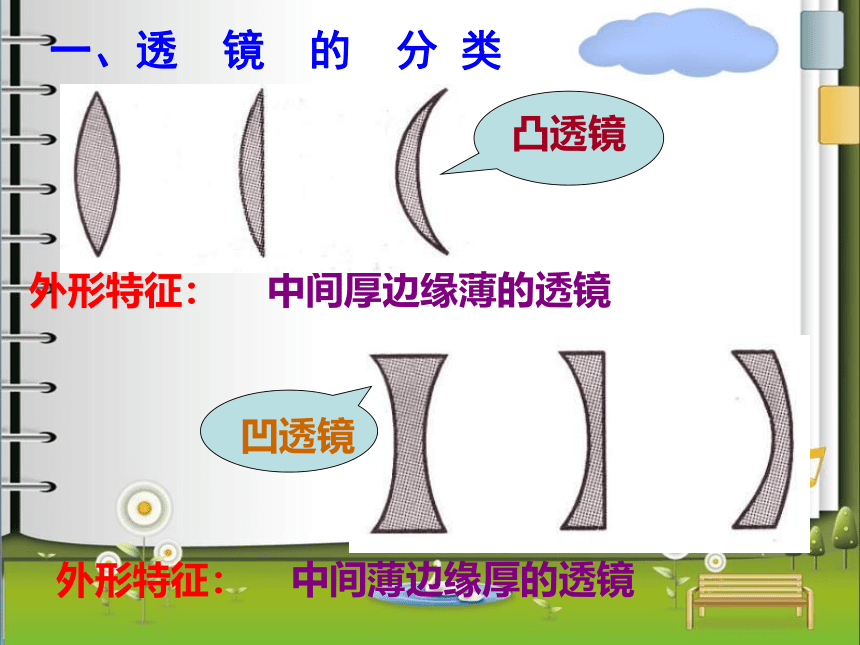

近视眼镜远视眼镜中间厚边缘薄的透镜中间薄边缘厚的透镜凸透镜外形特征：外形特征：一、透 镜 的 分 类凸透镜的画法 C/ C主光轴光心结论：通过光心的光线传播方向不改变。 凹透镜的画法 C2 C1主光轴光心(O)结论：通过光心的光线传播方向不改变。

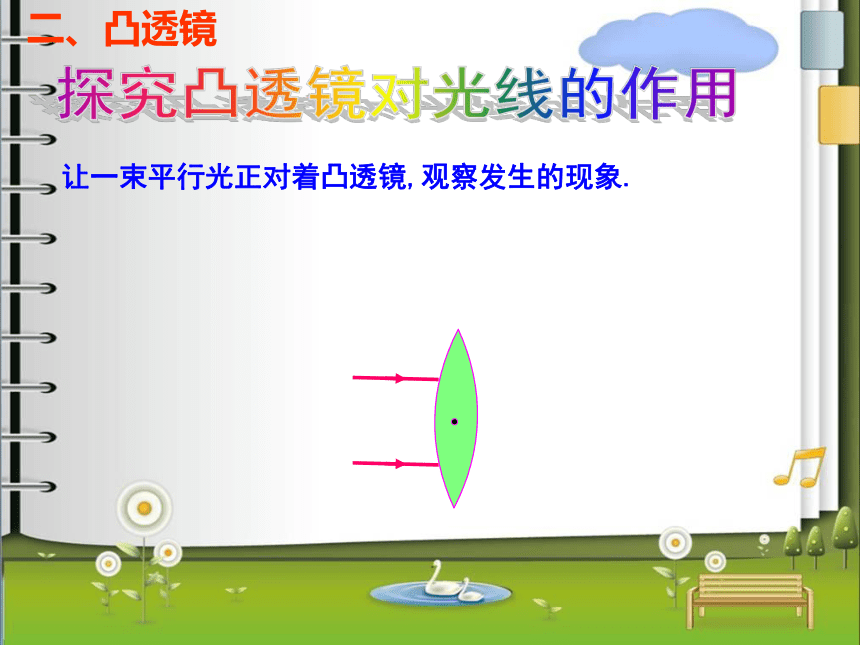

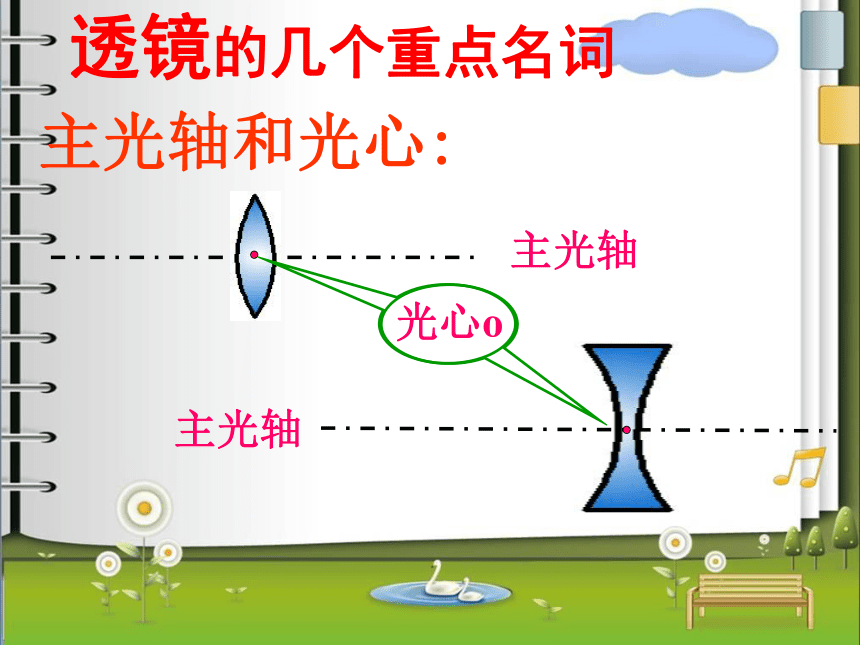

主光轴和光心:主光轴主光轴光心o透镜的几个重点名词 让一束平行光正对着凸透镜,观察发生的现象.

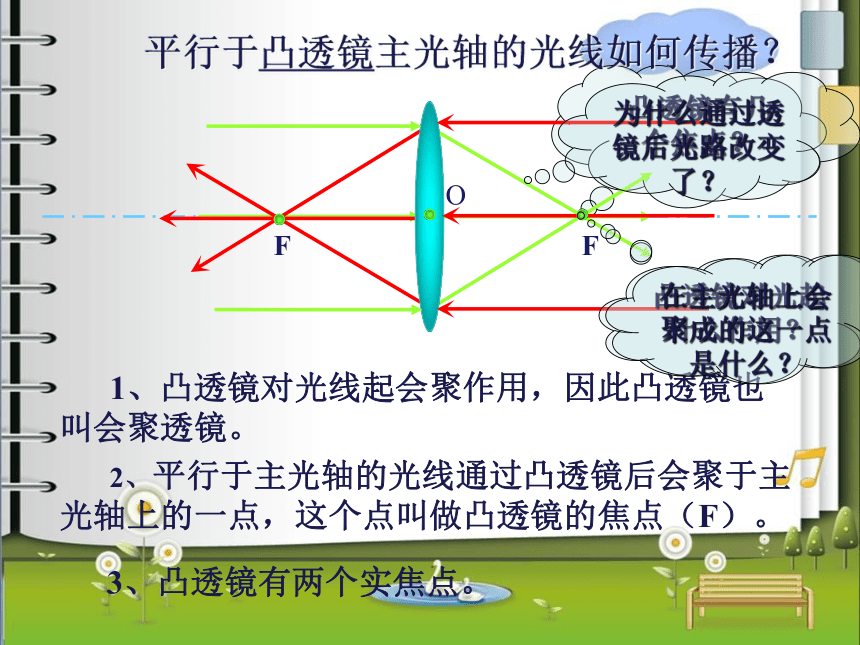

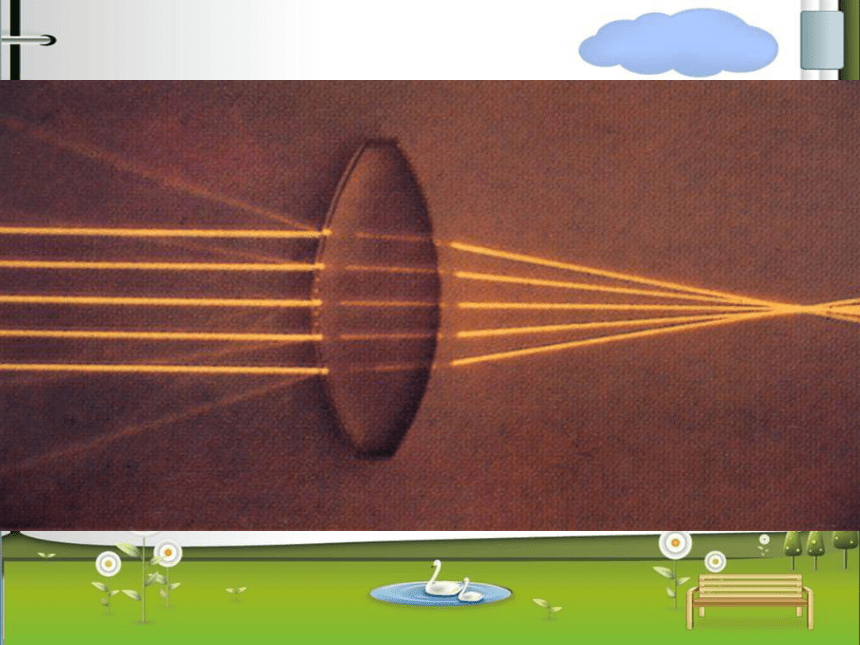

探究凸透镜对光线的作用二、凸透镜凸透镜有几个焦点？平行于凸透镜主光轴的光线如何传播？OFF3、凸透镜有两个实焦点。 2、平行于主光轴的光线通过凸透镜后会聚于主

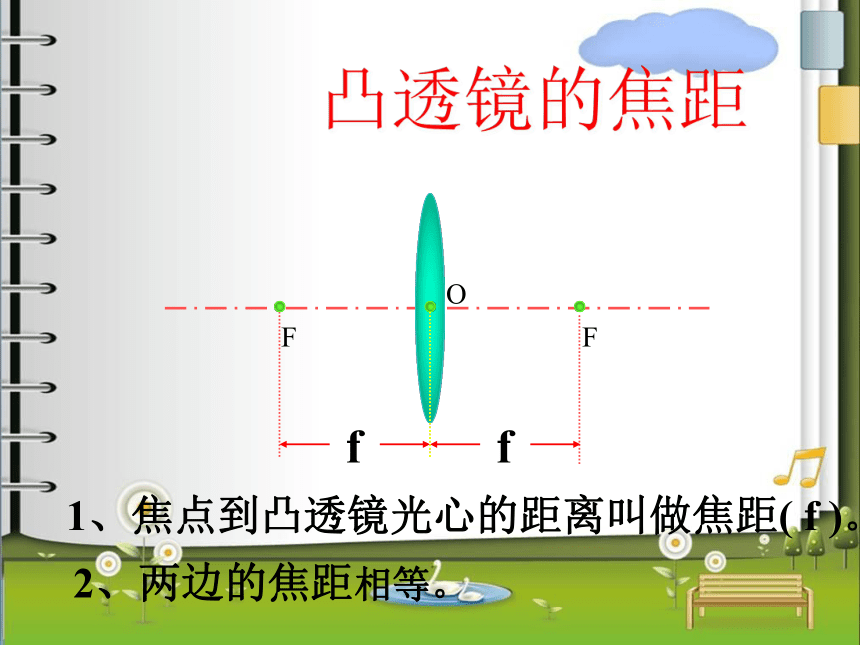

光轴上的一点，这个点叫做凸透镜的焦点（F）。为什么通过透镜后光路改变了？ 1、凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。凸透镜对光起什么作用？在主光轴上会聚成的这一点是什么？凸透镜的焦距OFFff2、两边的焦距相等。1、焦点到凸透镜光心的距离叫做焦距( f )。 结论：从凸透镜焦点处发出的光线

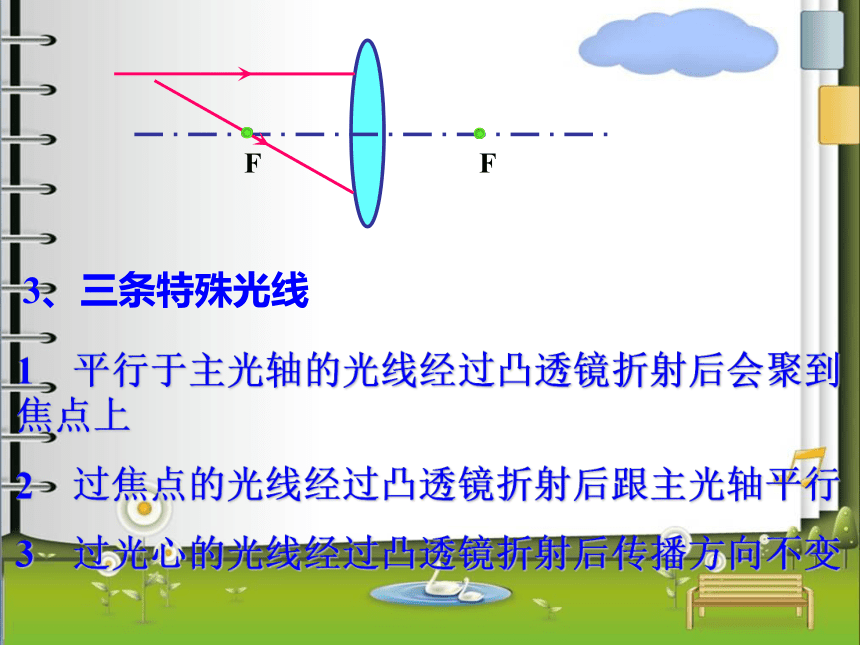

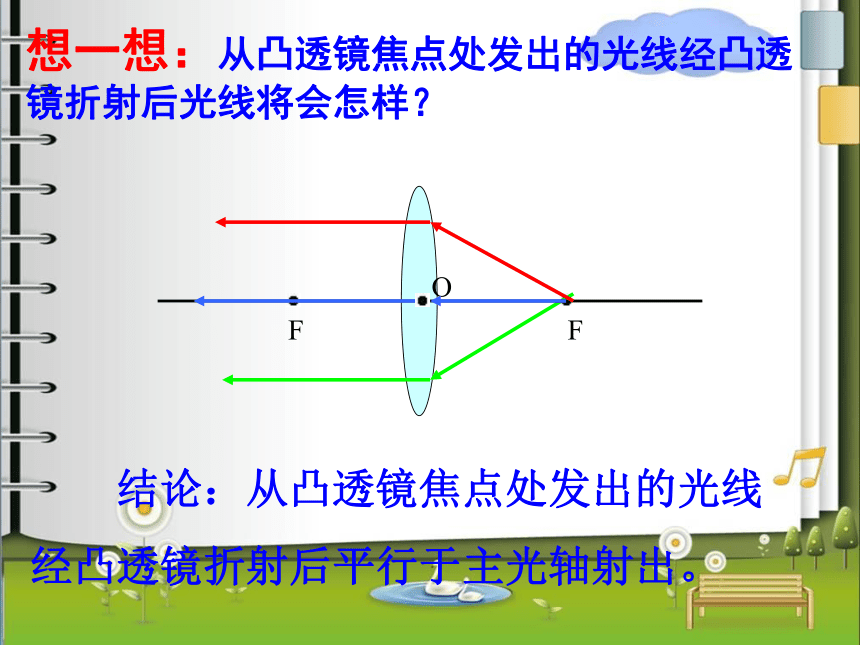

经凸透镜折射后平行于主光轴射出。OF F想一想：从凸透镜焦点处发出的光线经凸透镜折射后光线将会怎样？1　平行于主光轴的光线经过凸透镜折射后会聚到焦点上
2　过焦点的光线经过凸透镜折射后跟主光轴平行
3　过光心的光线经过凸透镜折射后传播方向不变3、三条特殊光线FF探究凹透镜对光线的作用三、凹透镜F凹透镜对光线具有发散作用F 结论：平行于主光轴的光线经凹透镜后变得发散，此凹透镜也叫发散透镜。虚焦点让一束平行光正对着凹透镜,观察发生的现象.
探究凹透镜对光线的作用三、凹透镜1、凹透镜对光线的作用凹透镜能使平行于主光轴的光线的反向延长线会聚于一点，这点叫做凹透镜的(虚）焦点.
这一点到凹透镜光心的距离叫做焦距。
F2、凸透镜有两个虚焦点3、凹透镜的三条特殊光线（1）、过光心的光传播方向不变（2）、平行于主光轴的光线，经凹透镜折射后反向延长线过异面焦点（3）、过异面焦点的光线经凹透镜折射后平行于主光轴在下列虚线处填上适当的透镜三棱镜对光线的作用通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。F凸透镜是三棱镜的组合F凹透镜是三棱镜的组合探究性学习　　在北极进行探索的工作人员丢失了火
种，请你为在冰天雪地中工作的探险人员想
想办法获得火种，替他们解决后顾之忧。用冰取火示意图 凸透镜在日常生活中的应用公元前2世纪，古人用冰凸透镜向日取火小结一、分类： 二、概念：
1、主光轴 2、光心 3、焦 点 4、焦距 三、透镜对光线的作用：
1、凸透镜对光线起会聚作用，也叫会聚透镜
2、凹透镜对光线起发散作用，也叫发散透镜凸透镜和凹透镜四、凸透镜的三条特殊光线1、过光心的光传播方向不变2、平行于主光轴的光线，经凸透镜折射后过焦点3、过焦点的光线经凸透镜折射后平行于主光轴五、凹透镜的三条特殊光线1、过光心的光传播方向不变2、平行于主光轴的光线，经凹透镜折射后反向延长线过异面焦点3、过异面焦点的光线经凹透镜折射后平行于主光轴1、图中画出了光通过透镜前后的方向，在图中填上适当类型的透镜。???? 2、完成下列光路图 ????? ?????1、凸透镜能使平行于主光轴的光线会聚于一点，这点叫做凸透镜的______，
这一点到凸透镜光心的距离叫做________。
2、如图所示为一组透镜，其中________为凸透镜(填序号)，凸透镜对光线有______作用。焦点焦距3、4、5会聚3、下列能使光线会聚的镜是（??? ）
A、平面镜? B、凹透镜??
C、凸透镜??D、凸面镜
4、如果把很小的点光源放在_________透镜的_________处，能够使通过透镜出射的光变成平行透镜主轴的光.
5. 某同学将一凸透镜正对着太阳光，在离透镜15 cm处的纸上形成一个最小的亮斑，这个透镜的焦距是_________.C凸焦点15cm6、一束光在空气中经凸透镜折射后，下列说法中正确的是( )
A、一定是平行光束
B、一定是会聚光束
C、折射光束比原来的光束会聚一些
D、一定是发散光束
C 请设计一种简易的实验方法,测定凸透镜的焦距.画出实验的示意图,说出所需的实验器材和步骤.
友情提醒:怎样得到平行光？7、估测凸透镜的焦距换一个凹透镜，重做上面实验。纸上能得到很小、很亮的光斑吗？8、星期天小明和爷爷一起做航模,看说明时,爷爷让小明到书房帮他把老花镜拿来,小明发现书房有两副眼镜,他该如何准确地拿对眼镜呢?方法一:“摸” 。通过比较眼中央和边缘的厚薄加以辨别。（注意：为避免镜面磨损或弄脏，应先用很柔软的面巾纸把透镜包起来，再用手摸） 方法二:“照”。通过眼镜对平行光线是会聚还是发散加以辨别。三棱镜对光线的作用通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。F凸透镜是三棱镜的组合F凹透镜是三棱镜的组合凸透镜在日常生活中的应用放大镜上的凸透镜
显微镜上的透镜望远镜上的透镜 透镜在日常生活中的应用 透镜在日常生活中的应用 透镜在日常生活中的应用眼镜片上的透镜
凸透镜在日常生活中的应用电子（视频）照相机的透镜 透镜在日常生活中的应用 凸透镜在日常生活中的应用台式电子彩色摄影机上的透镜 透镜在日常生活中的应用望远镜上的透镜 透镜在日常生活中的应用电子彩色复印机上的透镜
