苏科版物理九年级上册第十三章《电路初探》单元检测

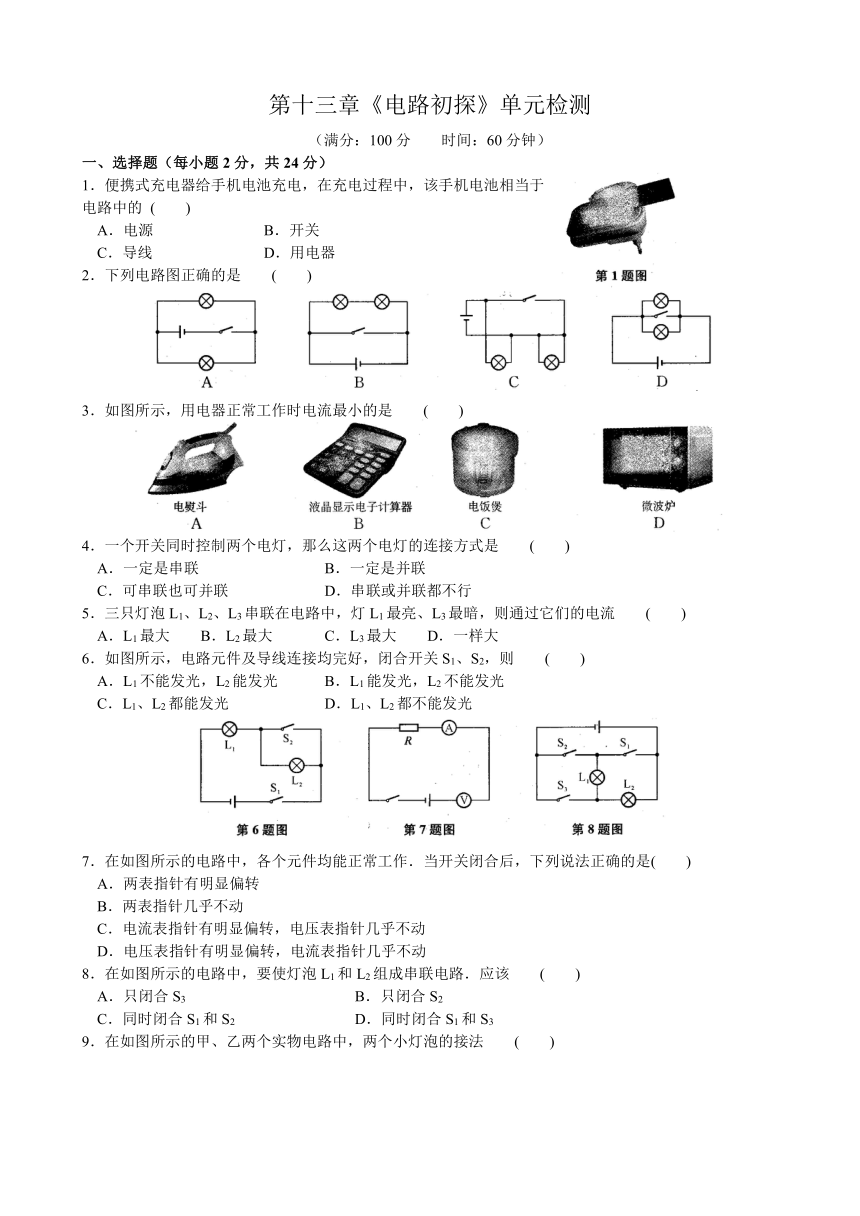

第十三章《电路初探》单元检测
（满分：100分
时间：60分钟）
一、选择题（每小题2分，共24分）
1．便携式充电器给手机电池充电，在充电过程中，该手机电池相当于
电路中的
(
)
A．电源
B．开关
C．导线
D．用电器
2．下列电路图正确的是
(
)
3．如图所示，用电器正常工作时电流最小的是
(
)
4．一个开关同时控制两个电灯，那么这两个电灯的连接方式是
(
)
A．一定是串联
B．一定是并联
C．可串联也可并联
D．串联或并联都不行
5．三只灯泡L1、L2、L3串联在电路中，灯L1最亮、L3最暗，则通过它们的电流
(
)
A．L1最大
B．L2最大
C．L3最大
D．一样大
6．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则
(
)
A．L1不能发光，L2能发光
B．L1能发光，L2不能发光
C．L1、L2都能发光
D．L1、L2都不能发光
7．在如图所示的电路中，各个元件均能正常工作．当开关闭合后，下列说法正确的是(
)
A．两表指针有明显偏转
B．两表指针几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动
8．在如图所示的电路中，要使灯泡L1和L2组成串联电路．应该
(
)
A．只闭合S3
B．只闭合S2
C．同时闭合S1和S2
D．同时闭合S1和S3

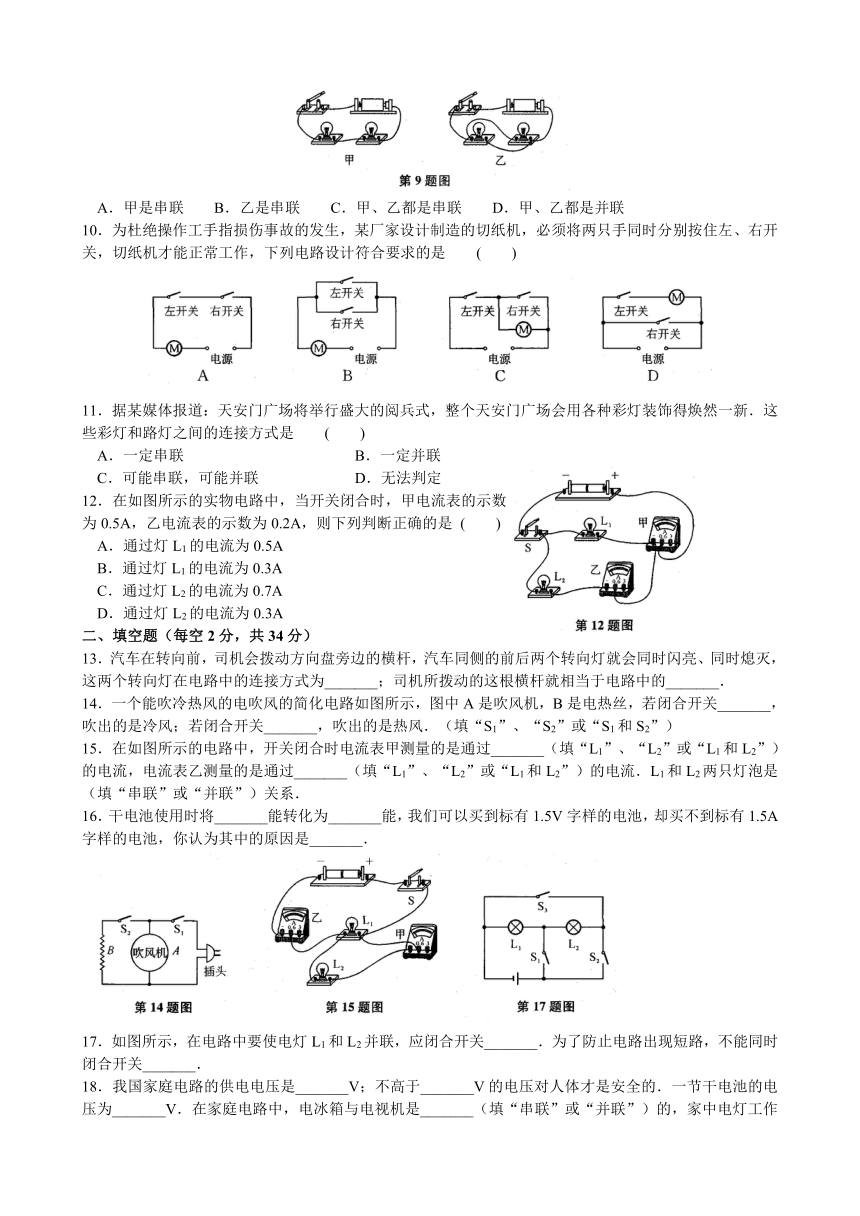

9．在如图所示的甲、乙两个实物电路中，两个小灯泡的接法
(
)
A．甲是串联
B．乙是串联
C．甲、乙都是串联
D．甲、乙都是并联
10．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必须将两只手同时分别按住左、右开关，切纸机才能正常工作，下列电路设计符合要求的是
(
)
11．据某媒体报道：天安门广场将举行盛大的阅兵式，整个天安门广场会用各种彩灯装饰得焕然一新．这些彩灯和路灯之间的连接方式是
(
)
A．一定串联
B．一定并联
C．可能串联，可能并联
D．无法判定
12．在如图所示的实物电路中，当开关闭合时，甲电流表的示数
为0.5A，乙电流表的示数为0.2A，则下列判断正确的是
(
)
A．通过灯L1的电流为0.5A
B．通过灯L1的电流为0.3A
C．通过灯L2的电流为0.7A
D．通过灯L2的电流为0.3A
二、填空题（每空2分，共34分）
13．汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为_______；司机所拨动的这根横杆就相当于电路中的_______．
14．一个能吹冷热风的电吹风的简化电路如图所示，图中A是吹风机，B是电热丝，若闭合开关_______，吹出的是冷风；若闭合开关_______，吹出的是热风．（填“S1”、“S2”或“S1和S2”）
15．在如图所示的电路中，开关闭合时电流表甲测量的是通过_______（填“L1”、“L2”或“L1和L2”）的电流，电流表乙测量的是通过_______（填“L1”、“L2”或“L1和L2”）的电流．L1和L2两只灯泡是（填“串联”或“并联”）关系．
16．干电池使用时将_______能转化为_______能，我们可以买到标有1.5V字样的电池，却买不到标有1.5A字样的电池，你认为其中的原因是_______．
17．如图所示，在电路中要使电灯L1和L2并联，应闭合开关_______．为了防止电路出现短路，不能同时闭合开关_______．
18．我国家庭电路的供电电压是_______V；不高于_______V的电压对人体才是安全的．一节干电池的电压为_______V．在家庭电路中，电冰箱与电视机是_______（填“串联”或“并联”）的，家中电灯工作时将_______能转化为光能．
三、简答题（第19题4分，第20题8分，第21－23题各10分，共42分）
19．将图中的各器材连成电路，要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2同时控制L1灯和L2灯．
20．为了验证并联电路的电流特点．小薇设计了如图甲所示的电路进行实验．
(1)在连接电路时，开关应处于_______状态．
(2)小薇先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是_______．
(3)排除故障后，她测出了灯L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图乙、丙、丁所示，可读出I1＝0.5A，I2＝_______A，I＝_______A．根据测量结果，在误差允许范围内，你认为并联电路中干路电流和各支路电流的关系是_______（写出关系式即可）．
(4)为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是_______．
21．科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系．
在苹果中插入铜片和锌片就能成为一个苹果电池，铜片是电池的正电极，锌片是负电极，那么苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究．
(1)请用笔画线代替导线完成如图甲所示的实物连接．
(2)实验时，应保持其他条件不变，只改变_______；
(3)小组同学测得的实验数据如下表，当深度为5cm时，电压表示数如图乙所示，请将电压值填入下表空格中：
(4)分析表格中的数据，你能得到的实验结论是_______．
(5)科学猜想：苹果电池的电压大小还可能与_______有关．
(6)如果实验前不知道苹果电池的正负极，可以使用电压表来判断，你认为还可以使用_______（填写一种实验器材）来判断．
22．如图所示，开关S闭合后，回答下列问题：
(1)电压表V1、V2分别测量的是哪个灯泡的电压？
(2)若电压表V1的读数是2.5V，V2的读数是4.5V，
则电源电压是多少？
(3)两表应分别接什么量程的接线柱？
23．在如图所示的电路中，已知电流表A的读数是3A，流过灯L1的电流是流过灯L2的电流的2倍．问：
(1)通过灯L1、L2的电流分别是多大？
(2)两表分别应取多大的量程？
参考答案
1.D
2.A
3.B
4.C
5.D
6.B
7.D
8.B
9.A
10.A
11.B
12.B
13．并联　开关
14．S1
　S1和S2．
15．L2
　L1和L2　　并联
16．化学　电　电池未接入电路中时，其电流为0
17．S1和S3
S2和S3
18．220
36
1.5
并联
电
19．
20．(1)断开
(2)L1支路开路　(3)0.52
1　I＝I1＋I2
(4)并联更多的支路
21．(1)
(2)电极插入苹果的深度　(3)0.3　(4)苹果电池电压的大小随插入深度的增加而增大
(5)苹果的生熟
(6)电流表大量程试触
22．(1)V1测的是L2两端的电压　V2测的是L1两端的电压
(2)U＝U1＋U2＝7V
(3)V1表量程为0－3V，V2表量程为0－15V
23．(1)I1＝2A，I2＝1A　(2)A1表量程为0－3A，A表量程为0－3A
