山东省2016年夏季普通高中学业水平考试物理试卷（解析版）

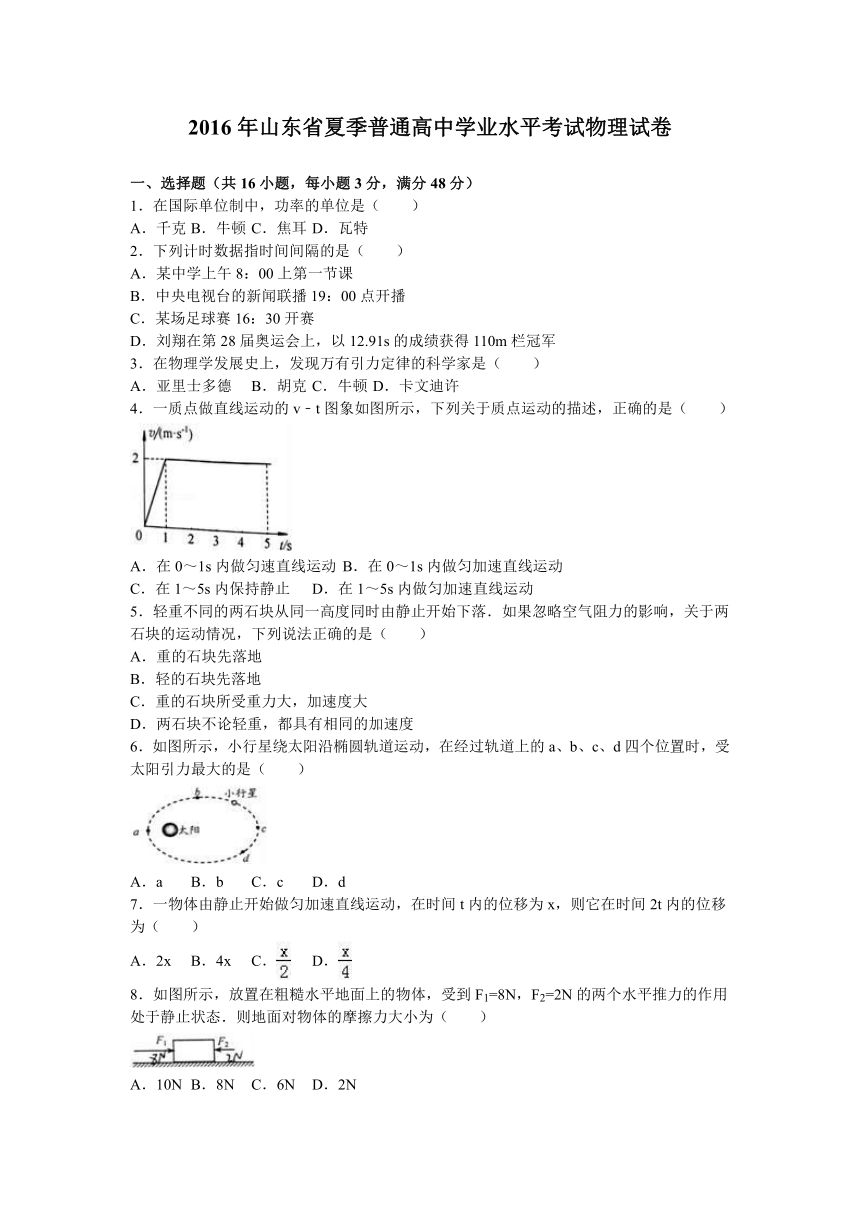

2016年山东省夏季普通高中学业水平考试物理试卷
　
一、选择题（共16小题，每小题3分，满分48分）
1．在国际单位制中，功率的单位是（　　）
A．千克
B．牛顿
C．焦耳
D．瓦特
2．下列计时数据指时间间隔的是（　　）
A．某中学上午8：00上第一节课
B．中央电视台的新闻联播19：00点开播
C．某场足球赛16：30开赛
D．刘翔在第28届奥运会上，以12.91s的成绩获得110m栏冠军
3．在物理学发展史上，发现万有引力定律的科学家是（　　）
A．亚里士多德
B．胡克
C．牛顿
D．卡文迪许
4．一质点做直线运动的v﹣t图象如图所示，下列关于质点运动的描述，正确的是（　　）
A．在0～1s内做匀速直线运动
B．在0～1s内做匀加速直线运动
C．在1～5s内保持静止
D．在1～5s内做匀加速直线运动
5．轻重不同的两石块从同一高度同时由静止开始下落．如果忽略空气阻力的影响，关于两石块的运动情况，下列说法正确的是（　　）
A．重的石块先落地
B．轻的石块先落地
C．重的石块所受重力大，加速度大
D．两石块不论轻重，都具有相同的加速度
6．如图所示，小行星绕太阳沿椭圆轨道运动，在经过轨道上的a、b、c、d四个位置时，受太阳引力最大的是（　　）
A．a
B．b
C．c
D．d
7．一物体由静止开始做匀加速直线运动，在时间t内的位移为x，则它在时间2t内的位移为（　　）
A．2x
B．4x
C．
D．
8．如图所示，放置在粗糙水平地面上的物体，受到F1=8N，F2=2N的两个水平推力的作用处于静止状态．则地面对物体的摩擦力大小为（　　）
A．10N
B．8N
C．6N
D．2N
9．某新型战机在跑道上由静止开始做加速直线运动．测得战机5s末的速度为40m/s、10s末飞离跑道时的速度为70m/s，在跑道上共运动了500m．则它在跑道上运动的平均速度为（　　）
A．35m/s
B．40m/s
C．50m/s
D．70m/s
10．下列说法正确的是（　　）
A．速度不断增大的小车，所受的合力不为零
B．竖直向上的小球，所受的合力向上
C．速度逐渐减小的冰壶，所受的合力为零
D．做匀速圆周运动的滑冰运动员，所受的合力为零
11．某人在匀速行驶的火车上相对车厢竖直向上跳起，仍落回原处，这是因为（　　）
A．人腾空时间很短，人偏后的距离很小，不易察觉
B．人跳起后，车厢内空气给他一个向前的力，使他随同火车一起向前运动
C．人跳起的瞬间，车厢的地板给他一个向前的力，使他随火车一起向前运动
D．人跳起后直至落地，在水平方向上人和车始终具有相同的速度
12．一辆汽车关闭发动机后在水平地面上滑行了一段距离后停下来，对于这一过程（　　）
A．阻力对汽车做正功，汽车动能增加
B．阻力对汽车做负功，汽车动能增加
C．阻力对汽车做负功，汽车动能减小
D．阻力对汽车做正功，汽车动能减小
13．如图所示，小朋友在荡秋千．他从P点向右运动到Q点的过程中，重力势能的变化情况是（　　）
A．先增大，后减小
B．先减小，后增大
C．一直减小
D．一直增大
14．下列运动过程中，可视为机械能守恒的是（　　）
A．热气球缓缓升空
B．树叶从枝头飘落
C．掷出的铅球在空中运动
D．跳水运动员在水中下沉
15．某小船船头垂直指向洒岸渡河，若水流速度突然增大，其它条件不变，下列判断正确的是（　　）
A．小船渡河的时间不变
B．渡河时间减少
C．小船渡河时间增加
D．小船到达对岸地点不变
16．洗衣机的脱水桶如图所示，在甩干衣服时，脱水桶绕竖直轴高速转动，衣服紧贴脱水桶的侧壁随之转动，则衣服做圆周运动的向心力由（　　）
A．衣服所受的静摩擦力提供
B．衣服所受重力和静摩擦力的合力提供
C．衣服对桶壁的压力提供
D．桶壁对衣服的压力提供
　
二、必考题（共2小题，满分12分）
17．一个实验小组在“探究弹力和和弹簧伸长的关系”的实验中，使用两条不同的轻质弹簧a和b，得到弹力与弹簧长度的图象如图所示．下列表述正确的是（　　）
A．a的原长比b的长
B．a的劲度系数比b的大
C．a的劲度系数比b的小
D．测得的弹力与弹簧的长度成正比
18．在用物体自由下落“验证机械能守恒定律”的实验中，重物拖着纸带自由下落，打点计时器在纸带上打出一系列的点．计数点A、B、C、D到起点O的距离如图所示．已知相邻计数点间的时间间隔为0.04s，当地的重力加速度为9.80m/s2，回答下列问题：
（1）实验时应先　　（填“释放重物”或“接通电源”）．
（2）若重物的质量m=0.2kg，那么从打点计时器打下起点O到打下B点的过程中，物体重力势能的减少量为　　J，动能的增加量为　　J．（结果保留三位有效数字）
　
三、计算题（共2小题，满分18分）
19．一辆汽车做匀加速直线运动，已知初速度为8m/s，加速度为0.5m/s2．求：
（1）10s末汽车速度的大小；
（2）10s内汽车位移的大小．
20．小明将铅球以初速度v0水平抛出，铅球落地时的速度方向与水平方向成θ角，如图所示．不计空气阻力，重力加速度为g．求：
（1）铅球的抛出点离地面的高度；
（2）铅球的水平位移．
　
模块A[选修1－1]（共4小题，满分22分）
21．下列设备工作时，没有利用电磁波的是（　　）
A．移动电话通话
B．收音机接收广播电台信号
C．电动机通电后正常运转
D．雷达发现飞机
22．如图，在M、N点分别放有带电荷量为Q和q的两个正点电荷，它们之间的库仑力大小为F．下列说法正确的是（　　）
A．Q对q的库仑力的方向向左
B．Q对q的库仑力的方向向右
C．若将它们间的距离增大为原来的2倍，则Q对q库仑力的大小变为F
D．若将它们间的距离增大为原来的2倍，则Q对q库仑力的大小变为4F
23．某磁场的磁感线分布如图所示．将闭合导体圆环从磁场中的M处平移到N处，则通过圆环的磁通量将　　（填“变大”、“变小”或“不变”）；圆环中　　（填“能”或“不能”）产生感应电流．
24．表格中是某品牌空调的部分技术参数．当空调正常工作时，解答下列问题：
（1）该空调制冷时的电流多大？
（2）空调连续制冷2h消耗多少度电？（1度=1KW h）
额定电压
220V
额定频率
50Hz
制冷功率
1100W
　
模块B[选修2－1]（共4小题，满分0分）
25．使用多用电表测电阻时，把选择开关旋到“×100”档，按规范操作后，表盘的示数为42，那么，被测电阻的阻值为（　　）
A．0.42Ω
B．42Ω
C．4.2×102Ω
D．4.2×103Ω
26．楼道照明电路中安装的“光控﹣声控开关”既方便居民生活又节能．当楼道的光线较亮时，电路始终是断开的，无论声间强弱如何，灯都不会亮；当楼道的光线较暗时，电路的通断完全由声音的强弱来控制﹣声音强度高于设定数值时，灯亮，过一段时间自动熄灭．由此判断，这种控制开关中安装的传感器类型有（　　）
A．声音传感器
B．力传感器
C．光传感器
D．乙醇传感器
27．如图所示，ab、cd为两段等长且粗细均匀的电阻丝，电阻值均为10Ω，e、f分别为ab、cd的中点，在a、c之间加上30W的恒定电压．将阻值为5Ω的小灯泡接在e、f之间，小灯泡恰好正常发光，小灯泡两端的电压是　　V；将小灯泡改接在b、d之间，其亮度将　　（选填“不变”、“变亮”或“变暗”）．
28．如图所示，一根长L=0.2m的直导体棒，被两根柔软的细导线水平悬挂在竖直向下的匀强磁场中，磁场的磁感应强度B=0.5T．当导线中通有I=1.0A自a向b的恒定电流时，问：
（1）导体棒将向里偏还是向外偏？
（2）导体棒受到的安培力多大？
　
模块C[选修3－1]（共4小题，满分0分）
29．下列物理量中，属于矢量的是（　　）
A．电荷量
B．电场力
C．电势
D．电势能
30．如图所示的匀强电场中，a、b、c三条虚线分别与电场线垂直．下列说法正确的是（　　）
A．a线上各点的电势均相等
B．b线上各点的电势都比c线上各点的电势高
C．a线上各的电场强度均相同
D．b线上各点的电场强度都比c线上各点的电场强度大
31．如图所示，正方形区域abcd的边长为L，M、N分别是ad、cd边的中点，区域内有磁感应强度大小为B、方向垂直纸面向外的匀强磁场．一质量为m、电荷量为q的粒子从M点垂直于ad射入磁场，之后从N点射出．不计粒子的重力，则粒子在磁场中做匀圆周运动的半径为　　，运动的速率为　　．
32．如图所示，电路中电阻R=10Ω，电源的内电阻r=2Ω，灯泡L上标有“3V，0.25A”的字样．闭合开关S，灯泡正常发光．求：
（1）灯泡的功率；
（2）电源的电动势．
　
2016年山东省夏季普通高中学业水平考试物理试卷
参考答案与试题解析
　
一、选择题（共16小题，每小题3分，满分48分）
1．在国际单位制中，功率的单位是（　　）
A．千克
B．牛顿
C．焦耳
D．瓦特
【考点】力学单位制．
【分析】物理学中各个物理量都有自己专用的单位，在国际单位制中，功率的单位是瓦特，简称瓦，符号W
【解答】解：A、质量的单位是千克，不是功率的单位，故A错误；
B、力的单位是牛顿，不是功率的单位，故B错误；
C、功的单位是焦耳，不是功率的单位，故C错误；
D、功率的单位是瓦特，故D正确；
故选：D
　
2．下列计时数据指时间间隔的是（　　）
A．某中学上午8：00上第一节课
B．中央电视台的新闻联播19：00点开播
C．某场足球赛16：30开赛
D．刘翔在第28届奥运会上，以12.91s的成绩获得110m栏冠军
【考点】时间与时刻．
【分析】正确解答本题的关键是：理解时间间隔和时刻的区别，时间间隔是指时间的长度，在时间轴上对应一段距离，时刻是指时间点，在时间轴上对应的是一个点．
【解答】解：A、上午8：00是指第一节课开始的时刻，故A错误；
B、19：00点是新闻联播开始的时刻，故B错误；
C、16：30是足球赛开始的时刻，故C错误；
D、12.91s是指刘翔在第28届奥运会上，跑完110m所用的时间，故D正确；
故选：D．
　
3．在物理学发展史上，发现万有引力定律的科学家是（　　）
A．亚里士多德
B．胡克
C．牛顿
D．卡文迪许
【考点】万有引力定律的发现和万有引力恒量的测定．
【分析】根据物理学史和常识解答，记住著名物理学家的主要贡献即可．
【解答】解：在物理学发展史上，发现万有引力定律的科学家是牛顿，故ABD错误，C正确；
故选：C．
　
4．一质点做直线运动的v﹣t图象如图所示，下列关于质点运动的描述，正确的是（　　）
A．在0～1s内做匀速直线运动
B．在0～1s内做匀加速直线运动
C．在1～5s内保持静止
D．在1～5s内做匀加速直线运动
【考点】匀变速直线运动的图像；匀变速直线运动的速度与时间的关系．
【分析】由图读出速度的变化情况，分析物体的运动情况．v﹣t图象中，平行于时间轴的直线表示匀速直线运动，倾斜的直线表示匀变速直线运动．
【解答】解：AB、在0～1s内，质点的速度均匀增大，做匀加速直线运动，故A错误，B正确．
CD、在1～5s内，质点的速度保持不变，做匀速直线运动，故CD错误．
故选：B
　
5．轻重不同的两石块从同一高度同时由静止开始下落．如果忽略空气阻力的影响，关于两石块的运动情况，下列说法正确的是（　　）
A．重的石块先落地
B．轻的石块先落地
C．重的石块所受重力大，加速度大
D．两石块不论轻重，都具有相同的加速度
【考点】自由落体运动．
【分析】在竖直方向上做自由落体运动的物体，运动的时间由高度决定，速度与时间有关．
【解答】解：AB、在忽略空气阻力的情况下，两块石头都做自由落体运动，根据得，又因为两块石头从同一高度同时下落，故运动的时间相等，所以两块石头同时落地，故AB错误；
CD、两个物体都做自由落体运动，它们的运动的情况是完全相同的，所以它们的加速度相同，下落过程中速度变化一样快．与质量的大小无关，故C错误，D正确；
故选：D
　
6．如图所示，小行星绕太阳沿椭圆轨道运动，在经过轨道上的a、b、c、d四个位置时，受太阳引力最大的是（　　）
A．a
B．b
C．c
D．d
【考点】万有引力定律及其应用．
【分析】分析清楚图示情景，应用万有引力公式分析答题．
【解答】解：由图示可知，行星在a点时距离太阳最近，即轨道半径r最小；
行星受到太阳的引力：F=G，当r最小时引力最大，因此在a点时引力最大；
故选：A．
　
7．一物体由静止开始做匀加速直线运动，在时间t内的位移为x，则它在时间2t内的位移为（　　）
A．2x
B．4x
C．
D．
【考点】匀变速直线运动的位移与时间的关系．
【分析】物体做匀加速直线运动，已知运动时间与位移，应用匀变速直线运动的位移公式可以求出2t内的位移．
【解答】解：物体做初速度为零的匀加速直线运动，由位移公式得：
x=at2，x′=a（2t）2，
解得：x′=4x；
故选：B．
　
8．如图所示，放置在粗糙水平地面上的物体，受到F1=8N，F2=2N的两个水平推力的作用处于静止状态．则地面对物体的摩擦力大小为（　　）
A．10N
B．8N
C．6N
D．2N
【考点】摩擦力的判断与计算．
【分析】先求出两外力的合力，再根据平衡条件即可求出地面对物体的摩擦力大小．
【解答】解：两外力的合力F=8﹣2=6N，而物体处于平衡状态，因此地面对物体的摩擦力大小为6N，方向向左；选项C正确，ABD错误．
故选：C．
　
9．某新型战机在跑道上由静止开始做加速直线运动．测得战机5s末的速度为40m/s、10s末飞离跑道时的速度为70m/s，在跑道上共运动了500m．则它在跑道上运动的平均速度为（　　）
A．35m/s
B．40m/s
C．50m/s
D．70m/s
【考点】平均速度；匀变速直线运动的位移与时间的关系．
【分析】由题意可明确粒子的位移和时间，再根据平均速度公式即可求出平均速度．
【解答】解：由题意可知，飞机在总位移为500m，用时10s，则由平均速度公式可得：
v===50m/s；
故选：C．
　
10．下列说法正确的是（　　）
A．速度不断增大的小车，所受的合力不为零
B．竖直向上的小球，所受的合力向上
C．速度逐渐减小的冰壶，所受的合力为零
D．做匀速圆周运动的滑冰运动员，所受的合力为零
【考点】匀速圆周运动；竖直上抛运动．
【分析】物体做加速运动或减速运动，加速度不为0，合力不为0，匀速圆周运动的物体合力提供向心力
【解答】解：A、速度不断增大的小车，加速度不为0，合力一定不为0，故A正确；
B、竖直向上的小球，所受的合力不一定向上，如竖直上抛运动，故B错误；
C、冰壶做减速运动，加速度不为
0，所受的合力不为0，故C错误；
D、匀速圆周运动的运动员，合力指向圆心，故D错误；
故选：A
　
11．某人在匀速行驶的火车上相对车厢竖直向上跳起，仍落回原处，这是因为（　　）
A．人腾空时间很短，人偏后的距离很小，不易察觉
B．人跳起后，车厢内空气给他一个向前的力，使他随同火车一起向前运动
C．人跳起的瞬间，车厢的地板给他一个向前的力，使他随火车一起向前运动
D．人跳起后直至落地，在水平方向上人和车始终具有相同的速度
【考点】惯性．
【分析】惯性是物体固有的属性，一切物体在任何情况下都有惯性；根据惯性知识进行分析，即可正确求解．
【解答】解：火车匀速直线运动时，人从车厢地板上竖直向上跳起时，由于惯性仍然保持与汽车相同的运动速度和运动方向，所以会落回原处．选项D正确，ABC错误
故选：D．
　
12．一辆汽车关闭发动机后在水平地面上滑行了一段距离后停下来，对于这一过程（　　）
A．阻力对汽车做正功，汽车动能增加
B．阻力对汽车做负功，汽车动能增加
C．阻力对汽车做负功，汽车动能减小
D．阻力对汽车做正功，汽车动能减小
【考点】功能关系．
【分析】本题考查的功的正负判断，可以根据力与位移方向的夹角，如果是锐角则做正功，直角则不做功，钝角或是180°角则做负功，也可根据动能定理来判断．
【解答】解：关闭发动机后，由于地面对汽车的阻力作用，做减速运动，汽车动能减小，由动能定理知：阻力对汽车做负功，故ABD错误，C正确．
故选：C．
　
13．如图所示，小朋友在荡秋千．他从P点向右运动到Q点的过程中，重力势能的变化情况是（　　）
A．先增大，后减小
B．先减小，后增大
C．一直减小
D．一直增大
【考点】动能和势能的相互转化．
【分析】根据EP=mgh可知，高度先减小后增大，重力势能先减小后增大．
【解答】解：小朋友在荡秋千．他从P点向右运动到Q点的过程中，以最低点所在面为零势能面，高度先减小后增大，由EP=mgh可知，重力势能先减小后增大，故B正确，ACD错误．
故选：B．
　
14．下列运动过程中，可视为机械能守恒的是（　　）
A．热气球缓缓升空
B．树叶从枝头飘落
C．掷出的铅球在空中运动
D．跳水运动员在水中下沉
【考点】机械能守恒定律．
【分析】根据机械能守恒的条件分析答题，只有重力或只有弹力做功，机械能守恒．
【解答】解：A、热气球缓缓升空，除重力外浮力对它做功，机械能不守恒，故A错误；
B、树叶从枝头飘落，空气阻力对它做功，机械能不守恒，故B错误；
C、掷出的铅球在空中运动，只有重力做功，机械能守恒，故C正确；
D、跳水运动员在水中下沉，除重力外，水的阻力对他做负功，机械能不守恒，故D错误；
故选：C．
　
15．某小船船头垂直指向洒岸渡河，若水流速度突然增大，其它条件不变，下列判断正确的是（　　）
A．小船渡河的时间不变
B．渡河时间减少
C．小船渡河时间增加
D．小船到达对岸地点不变
【考点】运动的合成和分解．
【分析】小船实际参与了两个分运动，沿着船头指向的匀速直线运动和顺着水流方向的匀速直线运动，由于分运动与合运动同时进行，互不干扰，故渡河时间由沿船头方向的分运动决定，与水流速度无关．
【解答】解：将小船的实际运动沿着船头指向和顺着水流方向正交分解，由于分运动互不干扰，故渡河时间与水流速度无关，只与船头指向方向的分运动有关，故船航行至河中心时，水流速度突然增大，只会对轨迹有影响，对渡河时间无影响；沿水流方向的位移，小球到达对岸的地点改变，到达对岸下游更远的位置．
故选：A．
　
16．洗衣机的脱水桶如图所示，在甩干衣服时，脱水桶绕竖直轴高速转动，衣服紧贴脱水桶的侧壁随之转动，则衣服做圆周运动的向心力由（　　）
A．衣服所受的静摩擦力提供
B．衣服所受重力和静摩擦力的合力提供
C．衣服对桶壁的压力提供
D．桶壁对衣服的压力提供
【考点】向心力．
【分析】衣服紧贴滚筒随筒一起匀速转动，衣服受到重力、桶壁的弹力和静摩擦力，弹力提供衣服做圆周运动的向心力．
【解答】解：物体做匀速圆周运动的向心力由合力提供，衣服受重力、桶壁的支持力和静摩擦力，重力和静摩擦力平衡，桶壁对衣服的支持力提供衣服做圆周运动的向心力．故D正确，A、B、C错误．
故选：D
　
二、必考题（共2小题，满分12分）
17．一个实验小组在“探究弹力和和弹簧伸长的关系”的实验中，使用两条不同的轻质弹簧a和b，得到弹力与弹簧长度的图象如图所示．下列表述正确的是（　　）
A．a的原长比b的长
B．a的劲度系数比b的大
C．a的劲度系数比b的小
D．测得的弹力与弹簧的长度成正比
【考点】探究弹力和弹簧伸长的关系．
【分析】弹簧的弹力满足胡克定律，F=kx，在图象中斜率表示弹簧的劲度系数k，横截距表示弹簧的原长；根据图象即可求出原长以及劲度系数的大小关系．
【解答】解：A、在图象中横截距表示弹簧的原长，故b的原长比a的长，故A错误；
B、C、在图象中斜率表示弹簧的劲度系数k，故a的劲度系数比b的大，故B正确、C错误；
D、弹簧的弹力满足胡克定律，弹力与弹簧的形变量成正比，故D错误．
故选：B．
　
18．在用物体自由下落“验证机械能守恒定律”的实验中，重物拖着纸带自由下落，打点计时器在纸带上打出一系列的点．计数点A、B、C、D到起点O的距离如图所示．已知相邻计数点间的时间间隔为0.04s，当地的重力加速度为9.80m/s2，回答下列问题：
（1）实验时应先　接通电源　（填“释放重物”或“接通电源”）．
（2）若重物的质量m=0.2kg，那么从打点计时器打下起点O到打下B点的过程中，物体重力势能的减少量为　0.456　J，动能的增加量为　0.452　J．（结果保留三位有效数字）
【考点】验证机械能守恒定律．
【分析】解决实验问题首先要掌握该实验原理，了解实验的仪器、操作步骤和数据处理以及注意事项．
纸带法实验中，若纸带匀变速直线运动，测得纸带上的点间距，利用匀变速直线运动的推论，可计算出打出某点时纸带运动的瞬时速度和加速度，从而求出动能．根据功能关系得重力势能减小量等于重力做功的数值．
【解答】解：（1）先接通电源，再松开纸带，让重物自由下落，在纸带上打出一系列点，利于数据的采集和处理；
（2）从打点计时器打下起点O到打下C点的过程中，重力势能减小量为：
△Ep=mgh=0.2×9.8×0.2325J=0.456J．
利用匀变速直线运动的推论有：
vB===2.125m/s
EkB=mvB2=×0.2×2.1252=0.452J．
故答案为：（1）接通电源；（2）0.456，0.452．
　
三、计算题（共2小题，满分18分）
19．一辆汽车做匀加速直线运动，已知初速度为8m/s，加速度为0.5m/s2．求：
（1）10s末汽车速度的大小；
（2）10s内汽车位移的大小．
【考点】匀变速直线运动的位移与时间的关系．
【分析】（1）已知汽车的初速度与加速度，应用速度公式可以求出汽车10s末的速度．
（2）已知初末速度与加速度，应用匀变速直线运动的速度位移公式可以求出汽车的位移．
【解答】解：（1）汽车的速度为：v=v0+at=8+0.5×10=13m/s；
（2）汽车在10s内的位移为：x===105m；
答：（1）10s末汽车速度的大小为13m/s；
（2）10s内汽车位移的大小为105m．
　
20．小明将铅球以初速度v0水平抛出，铅球落地时的速度方向与水平方向成θ角，如图所示．不计空气阻力，重力加速度为g．求：
（1）铅球的抛出点离地面的高度；
（2）铅球的水平位移．
【考点】平抛运动．
【分析】平抛运动在水平方向上做匀速直线运动，在竖直方向上做自由落体运动，将落地点的速度进行分解，求出竖直方向上的分速度，根据速度速度时间公式求出运动时间，再根据平抛运动的基本规律求解．
【解答】解：（1）根据几何关系，
解
由
抛出点离地面的高度
（2）水平位移
答：（1）铅球的抛出点离地面的高度；
（2）铅球的水平位移．
　
模块A[选修1－1]（共4小题，满分22分）
21．下列设备工作时，没有利用电磁波的是（　　）
A．移动电话通话
B．收音机接收广播电台信号
C．电动机通电后正常运转
D．雷达发现飞机
【考点】电磁波的应用．
【分析】电磁波在生活中有着广泛的应用，如：无线电广播、电视、手机以及雷达都是靠电磁波来传递信息的．
【解答】解：A、移动电话是利用无线电波传递信号的，利用了电磁波，不A符合题意；
B、收音机接收无线电波信号，利用了电磁波，故B不符合题意；
C、电动机通电后正常运转利用电流在磁场中受力规律，没有应用电磁波，故C符合题意；
D、雷达发现飞机利用了微波信号，故D利用了电磁波，故D不符合题意，
本题选择没有利用电磁波的，故选：C．
　
22．如图，在M、N点分别放有带电荷量为Q和q的两个正点电荷，它们之间的库仑力大小为F．下列说法正确的是（　　）
A．Q对q的库仑力的方向向左
B．Q对q的库仑力的方向向右
C．若将它们间的距离增大为原来的2倍，则Q对q库仑力的大小变为F
D．若将它们间的距离增大为原来的2倍，则Q对q库仑力的大小变为4F
【考点】库仑定律．
【分析】根据库仑定律内容即可判断大小，结合同种电荷相互排斥，异种电荷相互吸引即可
【解答】解：A、由于Q与q为同种电荷，故为斥力，根据库仑定律可知Q对q的库仑力的方向向右，故A错误，B正确；
C、根据库仑定律F=可知，当距离增大2倍时，则Q对q库仑力的大小变为F，故C正确，D错误；
故选：BC
　
23．某磁场的磁感线分布如图所示．将闭合导体圆环从磁场中的M处平移到N处，则通过圆环的磁通量将　变小　（填“变大”、“变小”或“不变”）；圆环中　能　（填“能”或“不能”）产生感应电流．
【考点】磁通量；感应电流的产生条件．
【分析】磁通量根据穿过圆环的磁感线条数分析其变化．当穿过闭合电路的磁通量发生变化时，电路将产生感应电流．
【解答】解：将闭合导体圆环从磁场中的M处平移到N处，穿过圆环的磁感线条数减少，则通过圆环的磁通量将变小；圆环中能产生感应电流．
故答案为：变小，能．
　
24．表格中是某品牌空调的部分技术参数．当空调正常工作时，解答下列问题：
（1）该空调制冷时的电流多大？
（2）空调连续制冷2h消耗多少度电？（1度=1KW h）
额定电压
220V
额定频率
50Hz
制冷功率
1100W
【考点】电功、电功率．
【分析】（1）根据P=UI，由参数额定电压和制冷功率计算；
（2）根据W=Pt计算消耗的电能．
【解答】解：（1）根据P=UI可得：I===5A；
（2）根据W=Pt可得：W=1.1kw×2h=2.2度．
答：（1）该空调制冷时的电流为5A；
（2）空调连续制冷2h消耗2.2度电．
　
模块B[选修2－1]（共4小题，满分0分）
25．使用多用电表测电阻时，把选择开关旋到“×100”档，按规范操作后，表盘的示数为42，那么，被测电阻的阻值为（　　）
A．0.42Ω
B．42Ω
C．4.2×102Ω
D．4.2×103Ω
【考点】用多用电表测电阻．
【分析】欧姆表指针示数与挡位的乘积是欧姆表示数，根据题意求出被测电阻阻值．
【解答】解：选择开关旋到“×100”档，按规范操作后，表盘的示数为42，
被测电阻阻值：R=42×100=4200Ω；
故选：D．
　
26．楼道照明电路中安装的“光控﹣声控开关”既方便居民生活又节能．当楼道的光线较亮时，电路始终是断开的，无论声间强弱如何，灯都不会亮；当楼道的光线较暗时，电路的通断完全由声音的强弱来控制﹣声音强度高于设定数值时，灯亮，过一段时间自动熄灭．由此判断，这种控制开关中安装的传感器类型有（　　）
A．声音传感器
B．力传感器
C．光传感器
D．乙醇传感器
【考点】传感器在生产、生活中的应用．
【分析】传感器能将力、热、声、光等非电学的信号转化为电学的信号，不同的传感器有不同的具体应用，根据题目的要求分析即可．
【解答】解：根据题意，天黑时，出现声音它就开启；而白天，即使有声音它也没有反应，故电路中有光传感器，即使天黑，没声音灯也不亮，故用到了声音传感器．即控制电路中接入了光传感器、声音传感器．所以选项AC正确，BD错误．
故选：AC
　
27．如图所示，ab、cd为两段等长且粗细均匀的电阻丝，电阻值均为10Ω，e、f分别为ab、cd的中点，在a、c之间加上30W的恒定电压．将阻值为5Ω的小灯泡接在e、f之间，小灯泡恰好正常发光，小灯泡两端的电压是　10　V；将小灯泡改接在b、d之间，其亮度将　变暗　（选填“不变”、“变亮”或“变暗”）．
【考点】闭合电路的欧姆定律．
【分析】根据串联电路分压规律求小灯泡两端的电压．将小灯泡改接在b、d之间，再由分压规律分析灯泡电压的变化，从而判断出其亮度的变化．
【解答】解：根据串联电路中电压与电阻成正比的规律，可得：
小灯泡两端的电压
Uef=Uac=×30V=10V
将小灯泡改接在b、d之间，根据串联电路分压规律可知灯泡的电压减小，则其亮度变暗．
故答案为：10，变暗．
　
28．如图所示，一根长L=0.2m的直导体棒，被两根柔软的细导线水平悬挂在竖直向下的匀强磁场中，磁场的磁感应强度B=0.5T．当导线中通有I=1.0A自a向b的恒定电流时，问：
（1）导体棒将向里偏还是向外偏？
（2）导体棒受到的安培力多大？
【考点】安培力．
【分析】根据左手定则判断导体棒受力方向；
根据公式F=BIL计算可得．
【解答】解：（1）由左手定则判断，导体棒受安培力垂直纸面向里，所以将向里偏；
（2）根据F=BIL可得：F=0.5×1.0×0.2T=0.1T．
答：（1）导体棒将向里偏；
（2）导体棒受到的安培力为0.1T．
　
模块C[选修3－1]（共4小题，满分0分）
29．下列物理量中，属于矢量的是（　　）
A．电荷量
B．电场力
C．电势
D．电势能
【考点】矢量和标量．
【分析】既有大小又有方向，相加时遵循平行四边形定则的物理量是矢量，如力、速度、加速度、位移、动量等都是矢量；只有大小，没有方向的物理量是标量，如路程、时间、质量等都是标量．
【解答】解：ACD、电荷量、电势、电势能都只有大小没有方向，所以它们都是标量，故ACD错误．
B、电场力既有大小又有方向，相加时遵循平行四边形定则，是矢量，故B正确．
故选：B
　
30．如图所示的匀强电场中，a、b、c三条虚线分别与电场线垂直．下列说法正确的是（　　）
A．a线上各点的电势均相等
B．b线上各点的电势都比c线上各点的电势高
C．a线上各的电场强度均相同
D．b线上各点的电场强度都比c线上各点的电场强度大
【考点】电势差与电场强度的关系；电势差．
【分析】根据匀强电场的特点，电场强度的大小和方向处处相同；电场线由电势高的等势面指向电势低的等势面，即可求解．
【解答】解：A、a线是等势线各点的电势相等，故A正确；
B、电场线由电势高的等势面指向电势低的等势面，所以b线上各点的电势比c线上各点的电势高，故B正确；
C、匀强电场中电场强度的大小和方向处处相同，所以a线上各点的电场强度均相同，故C正确；
D、因为匀强电场中电场强度处处相同，所以b线上各点的电场强度等于c线上各点的电场强度，故D错误；
故选：ABC
　
31．如图所示，正方形区域abcd的边长为L，M、N分别是ad、cd边的中点，区域内有磁感应强度大小为B、方向垂直纸面向外的匀强磁场．一质量为m、电荷量为q的粒子从M点垂直于ad射入磁场，之后从N点射出．不计粒子的重力，则粒子在磁场中做匀圆周运动的半径为　　，运动的速率为　　．
【考点】带电粒子在匀强磁场中的运动．
【分析】带电粒子在磁场中只受洛伦兹力，做匀速圆周运动，画出运动轨迹，根据几何关系求出运动半径，根据洛伦兹力提供向心力，求出半径表达式，求出运动速率
【解答】解：画出粒子的运动轨迹，如图所示
由图知，轨道半径①
根据洛伦兹力提供向心力，有：
得②
联立①②得：
故答案为：
　
32．如图所示，电路中电阻R=10Ω，电源的内电阻r=2Ω，灯泡L上标有“3V，0.25A”的字样．闭合开关S，灯泡正常发光．求：
（1）灯泡的功率；
（2）电源的电动势．
【考点】闭合电路的欧姆定律．
【分析】（1）灯泡正常发光，电压和功率都达到额定值，由P=UI求灯泡的功率．
（2）由闭合电路欧姆定律求电源的电动势．
【解答】解：（1）由题知，灯泡正常发光，则灯泡的电压为
U=3V，电流为
I=0.25A
所以灯泡的功率为
P=UI=0.75W
（2）由闭合电路欧姆定律得：
电源的电动势
E=U+I（R+r）=3+0.25×（10+2）=6V
答：
（1）灯泡的功率是0.75W；
（2）电源的电动势是6V．
　
2016年10月18日
