课件17张PPT。螺旋测微器的使用2、螺旋测微器的使用方法：

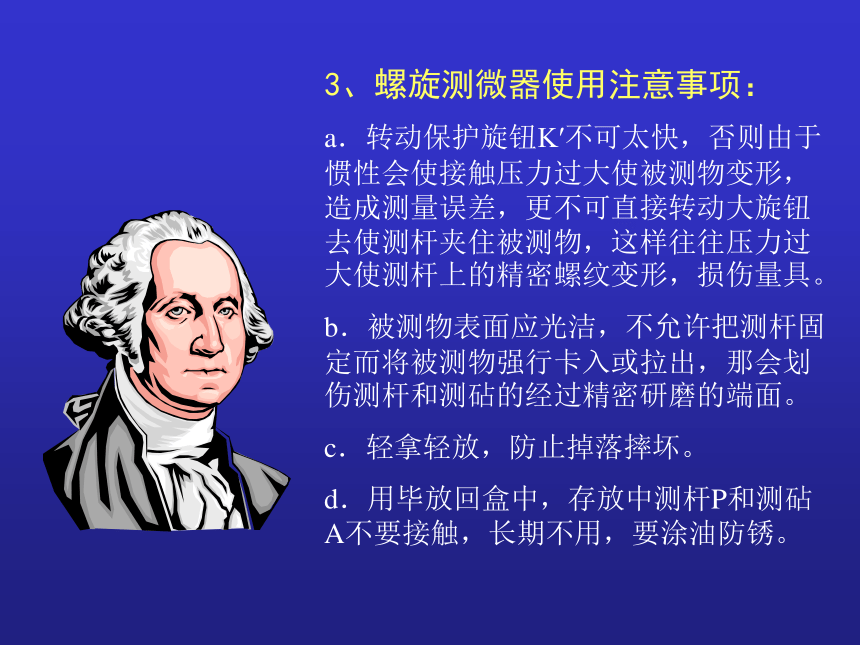

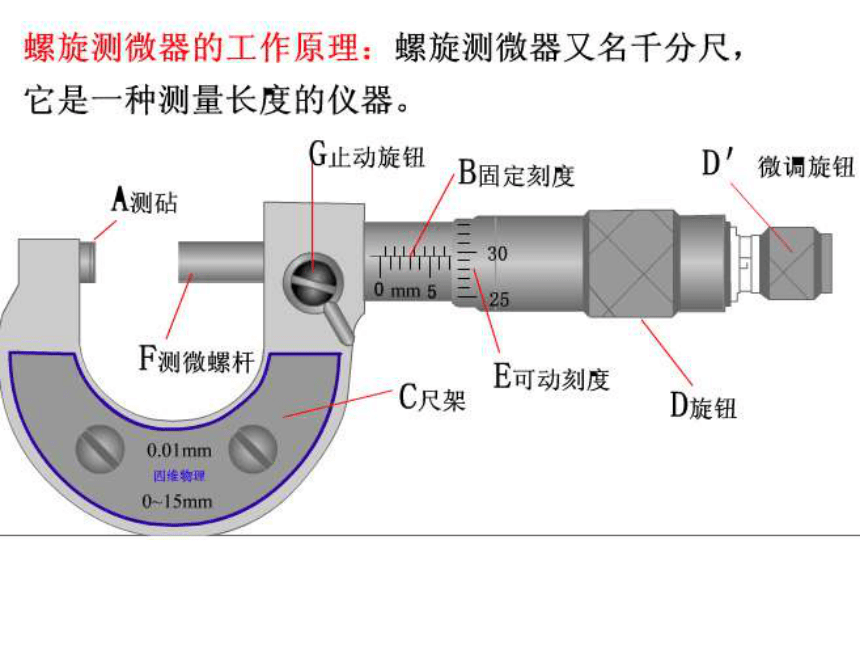

课本上的螺旋测微器是外径千分尺，如图所示，a使用前应先检查零点，方法是缓缓转动保护旋钮K′，使测杆（要动小砧P）和测砧（固定小砧A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差，b左手持曲柄（U型框架），右手转动大旋钮K使测杆P与测砧A间距稍大于被测物，放入被测物，转动保护旋钮K′到夹住被测物，棘轮发出声音为止，c拨固定旋钮使测杆固定后读数。3、螺旋测微器使用注意事项：
a．转动保护旋钮K′不可太快，否则由于惯性会使接触压力过大使被测物变形，造成测量误差，更不可直接转动大旋钮去使测杆夹住被测物，这样往往压力过大使测杆上的精密螺纹变形，损伤量具。
b．被测物表面应光洁，不允许把测杆固定而将被测物强行卡入或拉出，那会划伤测杆和测砧的经过精密研磨的端面。
c．轻拿轻放，防止掉落摔坏。

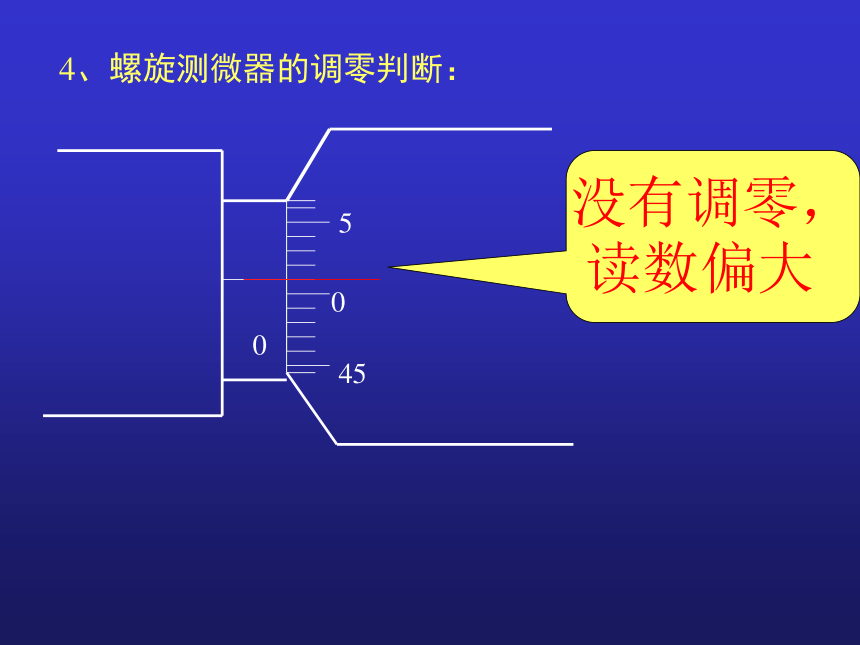

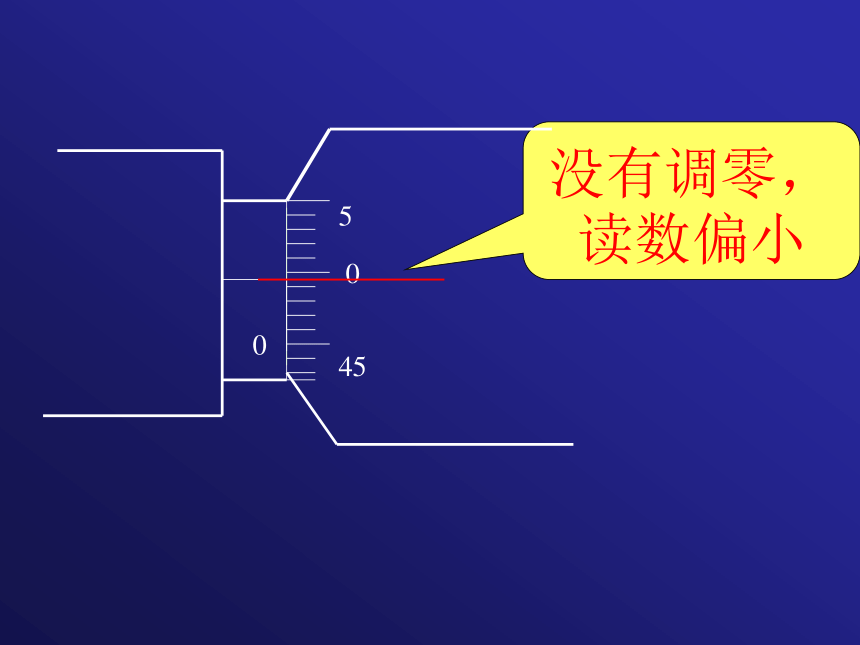

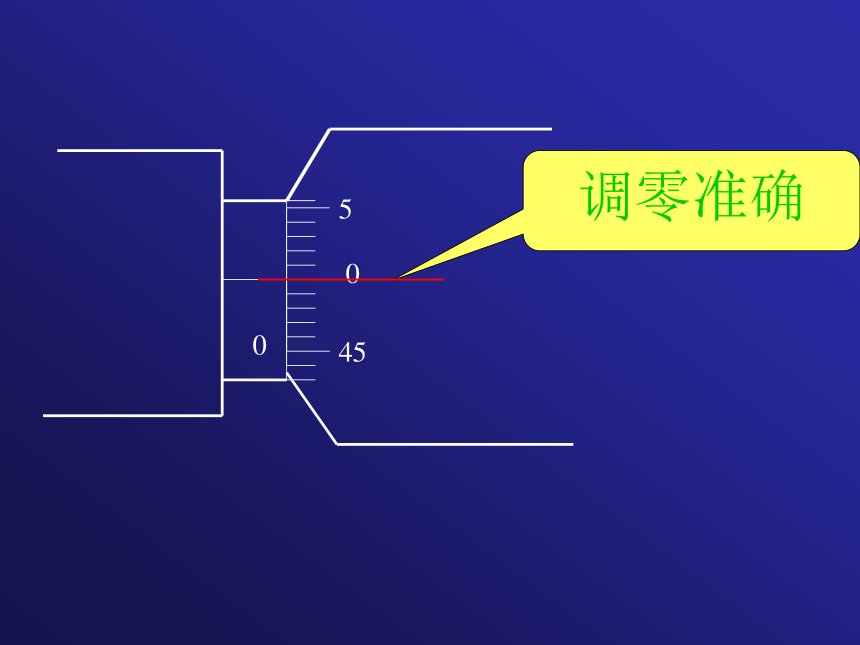

d．用毕放回盒中，存放中测杆P和测砧A不要接触，长期不用，要涂油防锈。4、螺旋测微器的调零判断：0没有调零，读数偏大没有调零，读数偏小0调零准确04、螺旋测微器的读数原理：012固定刻度：
每刻度为1毫米可动刻度每转1周，可动小砧就沿轴线直进（或退）0.5毫米，若旋转n个最小分度（包括估读分度），则l=0.01n毫米。可动刻度：50等分主尺上的0.5毫米，每等分为0.01毫米测量读数=主尺读数+螺旋刻度（估读）×精确度（0.01mm）半刻度5、螺旋测微器的读数方法：固定刻度：
2是否超过半刻度？是。可动刻度：
46.0L= 2 .5 + 0.460 = 2.960 mm测量读数=主尺读数+螺旋刻度（估读）×精确度（0.01mm）6、螺旋测微器的读数练习：固定刻度：
1是否超过半刻度？是。可动刻度：
25.0L=1.750 mm固定刻度：
2是否超过半刻度？否。可动刻度：
34.4354030L= 2.344 mm6、螺旋测微器的读数练习：0固定刻度：
0是否超过半刻度？不太清楚。可动刻度：
0.6
说明已经超过半刻度线L= 0.506 mm6、螺旋测微器的读数练习：0固定刻度：
0是否超过半刻度？不太清楚。可动刻度：
49.6
说明没有超过半刻度线L= 0.496 mm6、螺旋测微器的读数练习：01答案：L= 1.604 mm7、请你读出下列测量结果：1.6040答案：L=1.004 mm7、请你读出下列测量结果：1.0040答案：L= 0.905 mm7、请你读出下列测量结果：0.905你会了吗？抓紧时间练习喽！
