人教版初中物理第十六章电压电阻第四节变阻器课件

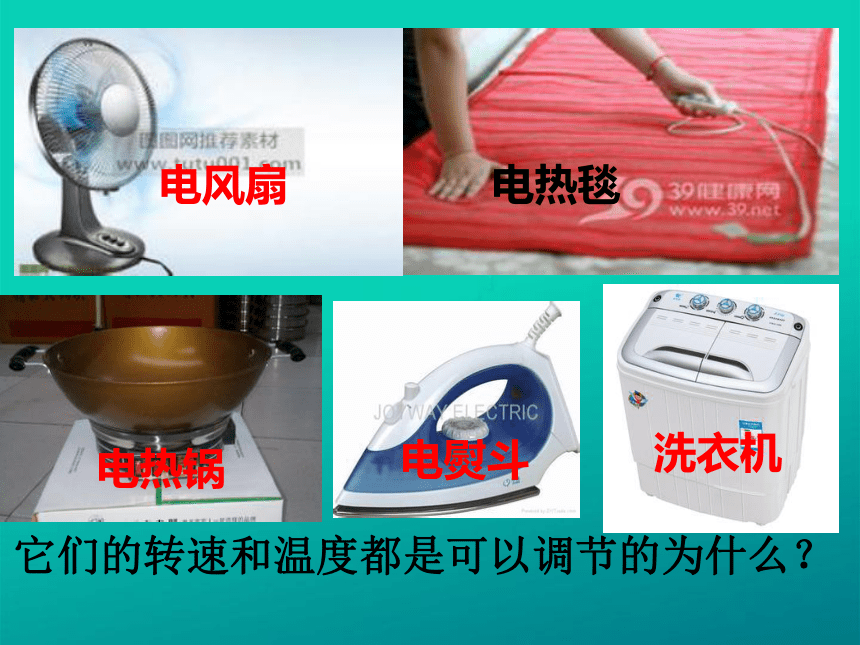

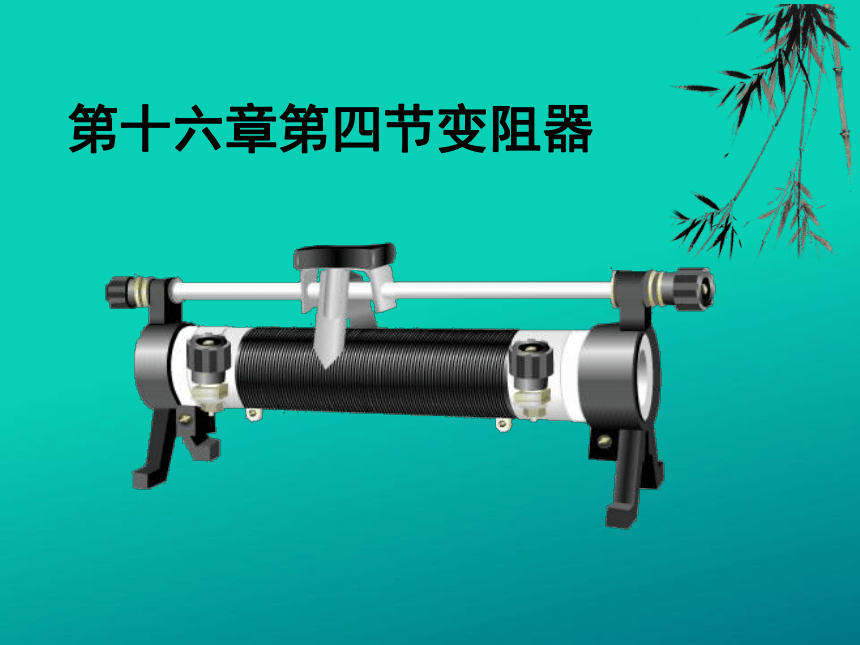

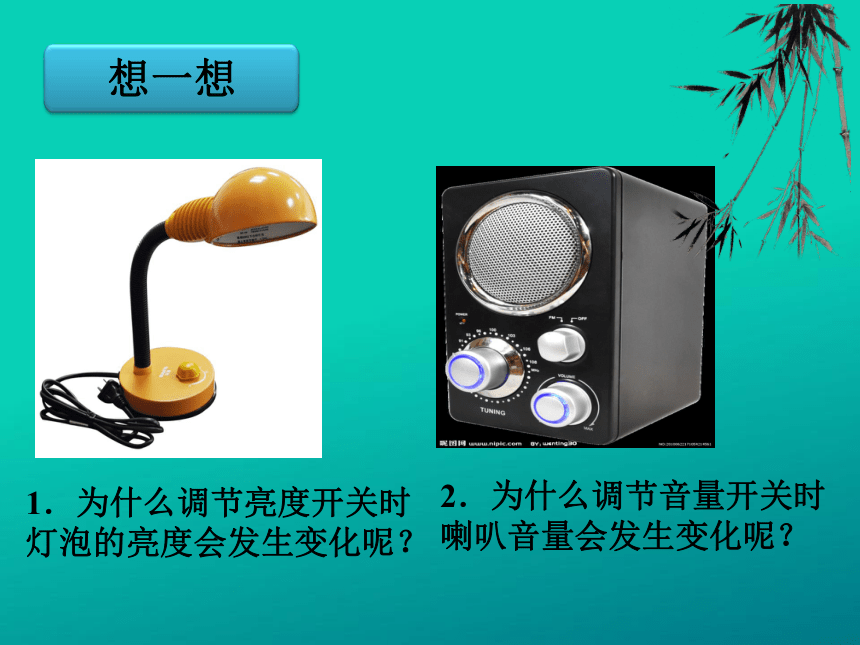

课件29张PPT。1．为什么调节亮度开关时灯泡的亮度会发生变化呢？2．为什么调节音量开关时喇叭音量会发生变化呢？电风扇电热锅电熨斗洗衣机电热毯它们的转速和温度都是可以调节的为什么？第十六章第四节变阻器学习目标： 1.知道滑动变阻器的作用和工作原理
2.了解滑动变阻器的构造
3.绘画出滑动变阻器的结构示意图和电路符号
4.掌握滑动变阻器的使用方法和使用过程中的注意事项
5.滑动变阻器的应用

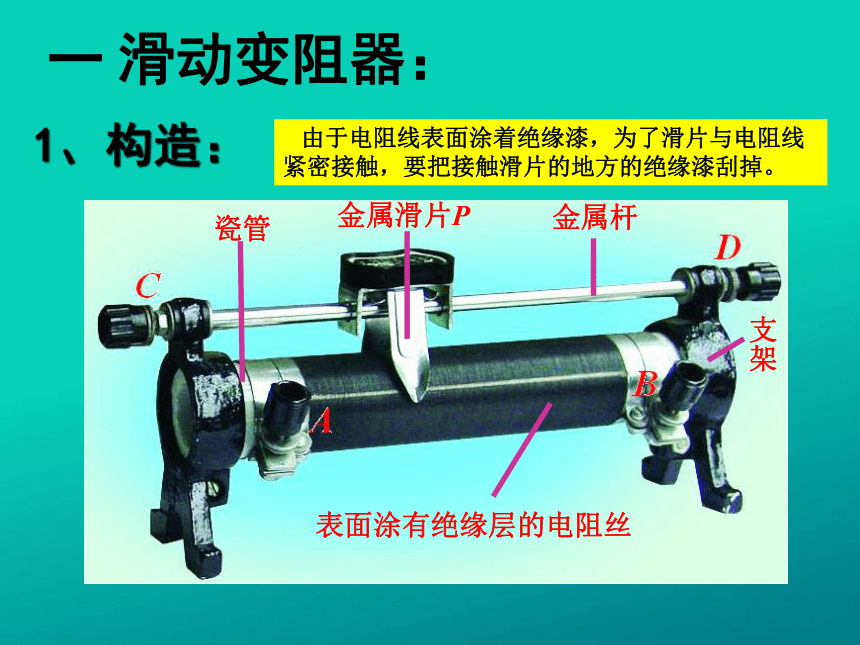

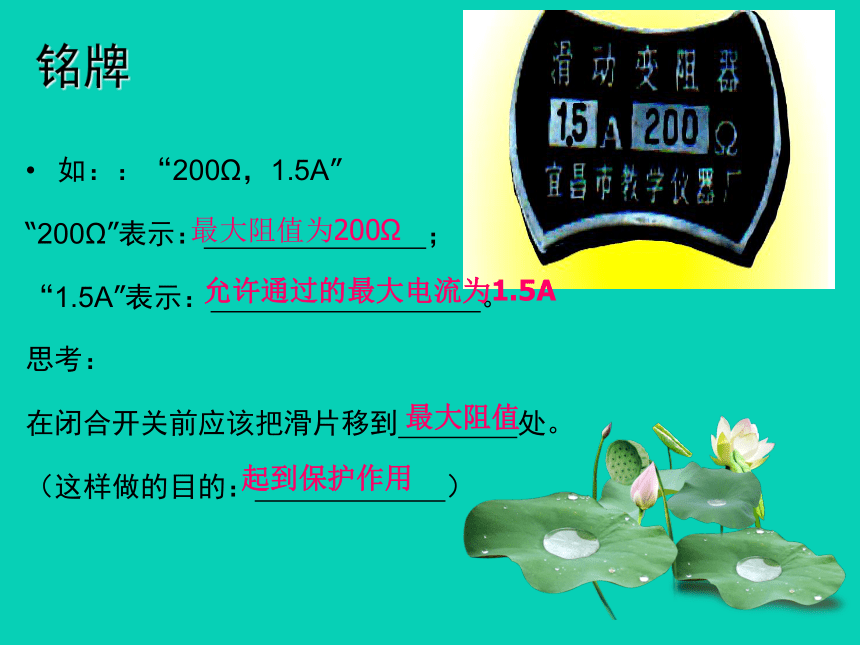

变阻器的种类： 一 滑动变阻器：1、构造： 由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片的地方的绝缘漆刮掉。2.滑动变阻器的作用和原理铭牌如：：“200Ω，1.5A”
“200Ω”表示： ；
“1.5A”表示： 。
思考：
在闭合开关前应该把滑片移到 处。
（这样做的目的： ）
最大阻值为200Ω最大阻值起到保护作用允许通过的最大电流为1.5A3.滑动变阻器结构示意图:电路符号：实验：练习使用滑动变阻器滑动变阻器的连接：实验：练习使用滑动变阻器 滑动变阻器有四个接线柱 ，但是连入电路中只要其中两个接线柱，那么如何连接呢？ABCD变阻器的正确接线方法 相当于接入一根导线相当于接入一个定值电阻(最大值)两种错误接法4.滑动变阻器的连接：
1）、滑动变阻器应 联在电路中才能起到调节电流的作用。
2）、滑动变阻器只有采用 接线方式，在电路中才能起到调节电流的作用。
串一上一下5.用滑动变阻器改变小灯泡的亮度结论：滑动变阻器可以改变灯的亮度。一滑动变阻器

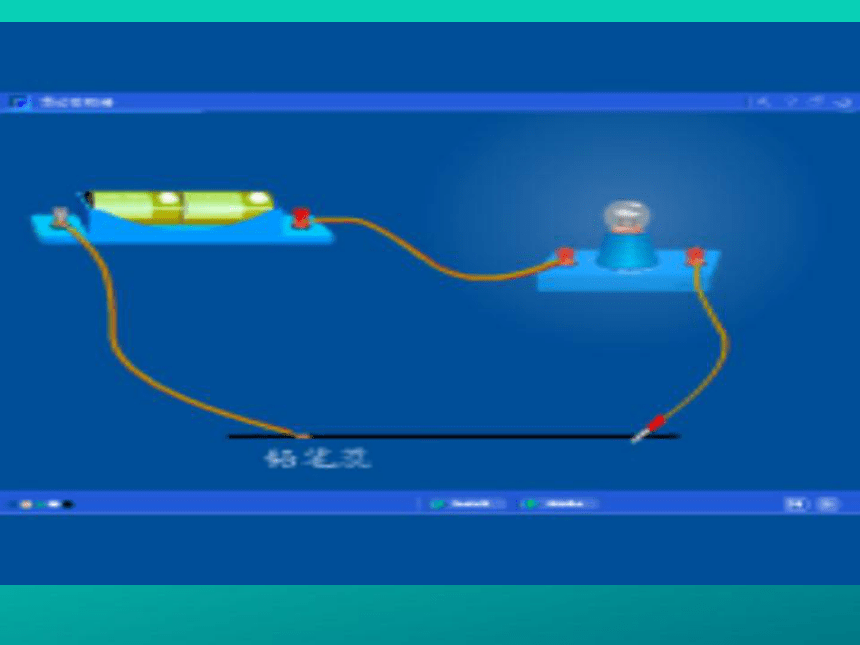

1.滑动变阻器的工作原理：通过改变接入电路的电阻线长度来改变电阻，从而改变电路中电流的大小。
2.滑动变阻器的主要作用：就是改变电路中电流（转动开关改变音量，亮度，录音机音量大小，灯泡亮度变化都是由于通过它的电流大小不同引起的）
3.连接例题：如图所示滑动变阻器改变灯 的亮度滑动变阻器电 位 器5.变阻器的应用 油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。变小变大变阻器的应用6.使用滑动变阻器的注意事项：1.开关闭合前要置于最大阻值处。
2.要串联在电路中。
3.接法是一上一下。二、旋盘式电阻箱三 电位器：巩固练习:长 度电 阻电 流ＢC1、滑动变阻器的作用是通过改变连入电路中电阻丝的（ ）来逐渐改变（ ），从而逐渐改变电路中（ ）。 2、下列滑动变阻器的四中接法中正确的是：（ ）3.如图：滑动变阻器连入电路的电阻是-------段（PA或PB），当滑片向左移动时 ，连入电路的电阻将会变---------，此时电路中的电流将变-------，灯的亮度将变--------。PA小大亮4.如图，将下面的滑动变阻器和灯泡串联后接入电路，闭合开关后，当滑片向右移动时，灯泡的亮度变暗，则滑动变阻器的接线方式正确的是（ ）B5、要求用滑动变阻器改变灯泡L1中的亮度，且滑动变阻器向右移动时，灯L1变亮；
(1)根据要求将实物连接起来；(2)画出电路图。D7.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。__________________________________
