第五章 透镜及其应用 第3节 探究凸透镜成像规律ppt+flash

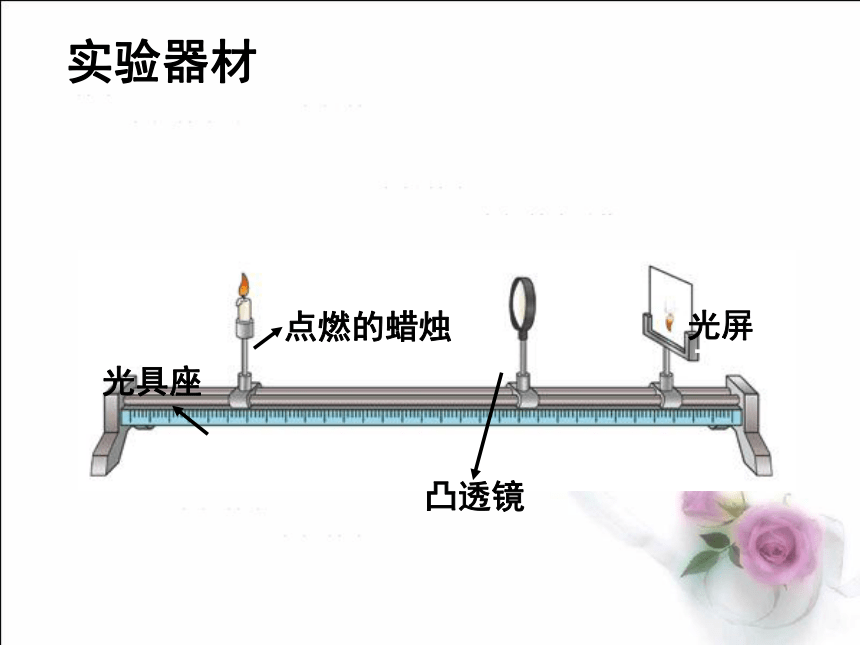

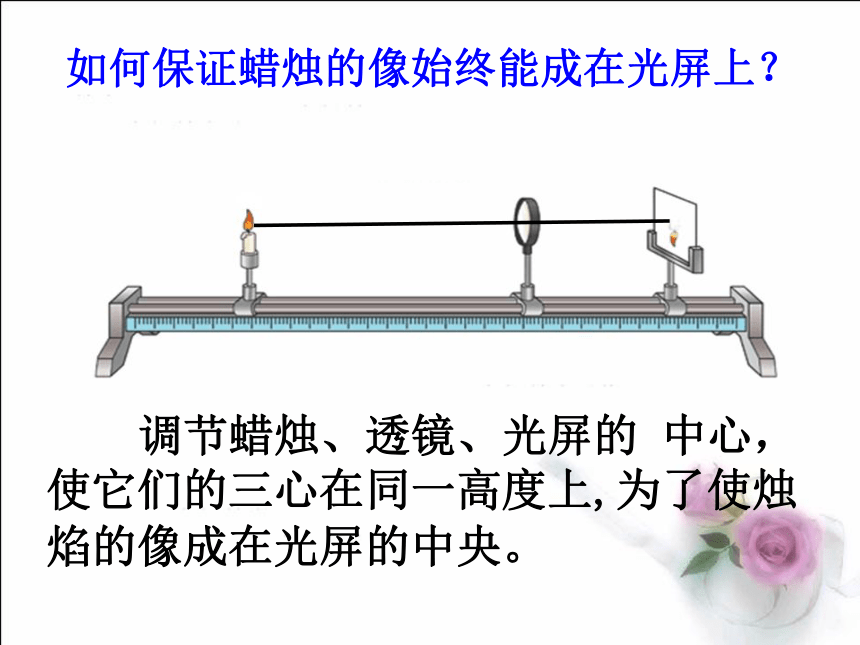

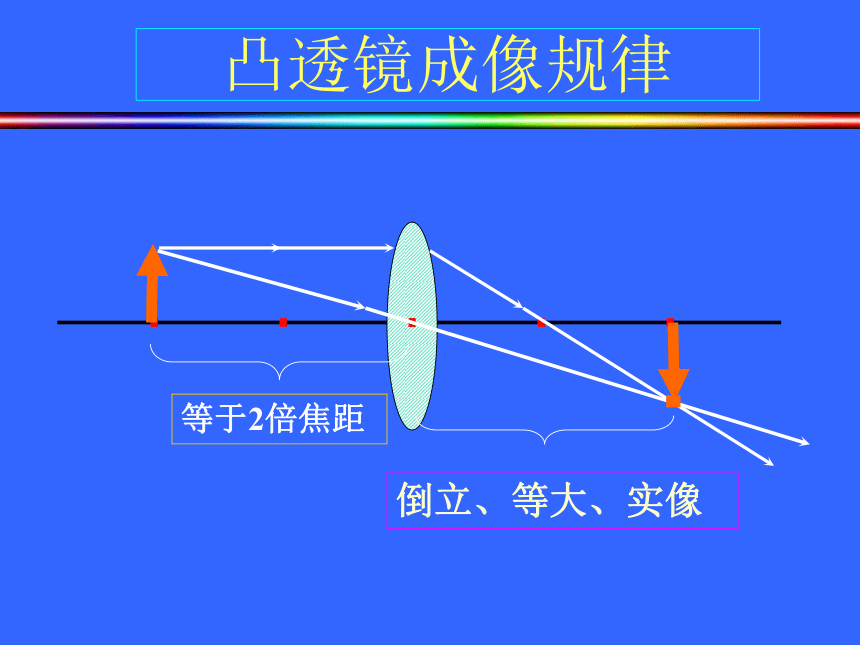

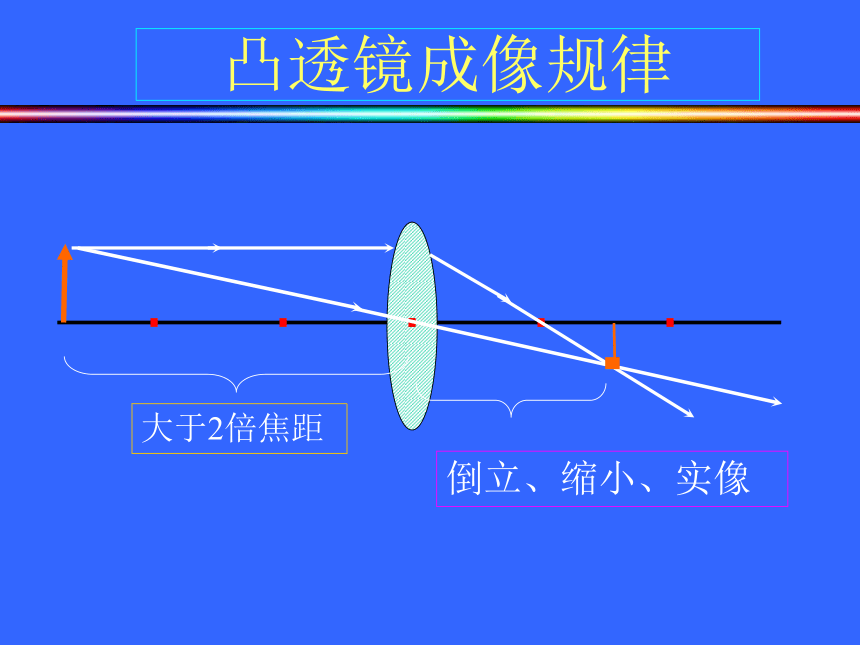

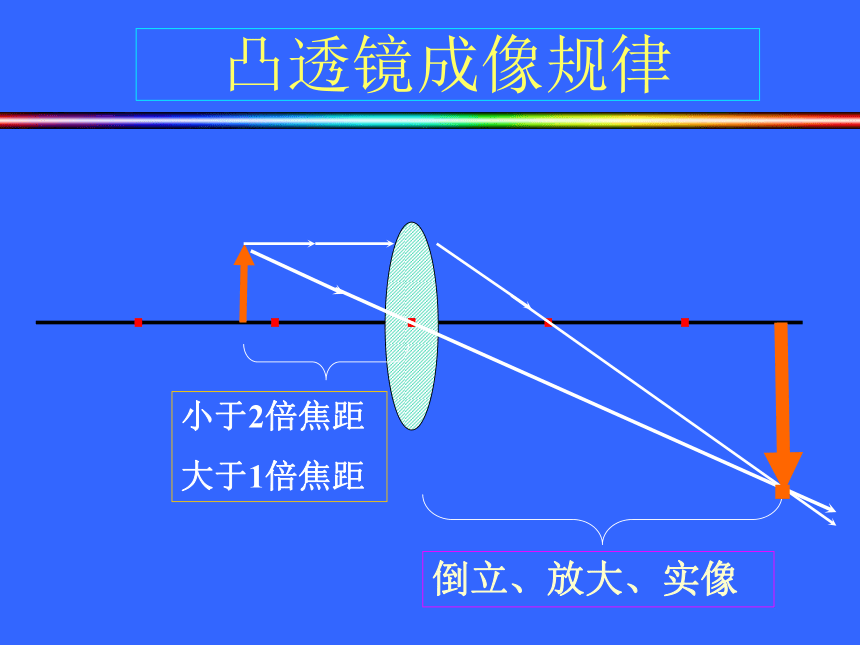

课件27张PPT。 第3节 探究凸透镜成像的规律第五章 透镜及其应用光屏实验器材 调节蜡烛、透镜、光屏的 中心，使它们的三心在同一高度上,为了使烛焰的像成在光屏的中央。 2018-10-29如何测定凸透镜焦距?　　根据凸透镜特性，让平行光（如太阳光）沿主轴方向入射到凸透镜上，在另一侧与透镜平行放置一光屏，调节光屏位置使光屏上的光斑最小且最明亮，此时透镜与光屏的间距为凸透镜焦距。这是一种简便的粗测凸透镜焦距的方法。 透镜的光心、焦点、焦距及三条特殊光线凸透镜成像规律大于2倍焦距倒立、缩小、实像凸透镜成像规律等于2倍焦距倒立、等大、实像凸透镜成像规律小于2倍焦距

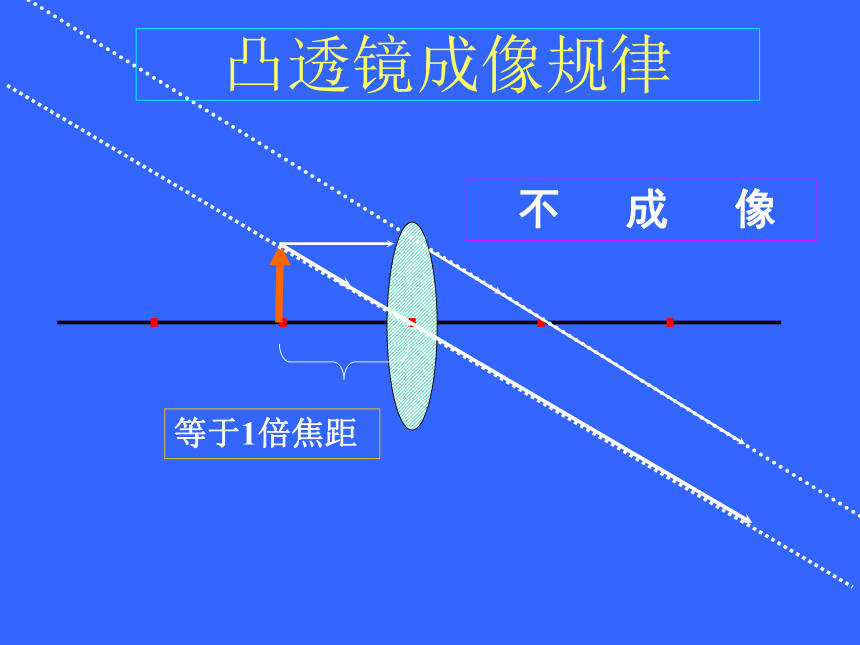

大于1倍焦距倒立、放大、实像凸透镜成像规律等于1倍焦距 不 成 像凸透镜成像规律小于1倍焦距 正立、放大、虚像2018-10-29u>2f f2f 倒立放大实像 2018-10-29u=f 不成像 2018-10-29u 什么情况下像和物体在凸透镜同侧？成实像时物像异侧
成虚像时物像同侧2018-10-29一焦分虚实，二焦分大小；
虚像同侧正, 实像异侧倒；
靠焦像变大，离焦像变小。
(物近像远像变大，
物远像近像变小) 凸透镜成像口诀：2018-10-291、如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
（1）把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。CD2018-10-29（2）把烛焰放在 点，屏上出现清晰的像时，屏距凸透镜最远。
（3）把烛焰放在 点，屏上不会出现像。Cd e2018-10-292、在利用蜡烛研究凸透镜成像的实验中凸透镜的焦距是10cm，点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（ ）A、倒立放大的实像
B、倒立缩小的实像
C、正立放大的实像
D、正立放大的虚像A2018-10-293、一个物体到凸透镜的距离是30cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜的主光轴移到距凸透镜65cm处，则成像的情况是 ( ) 分析：
凸透镜所成像的性质与物距有关，由第一次成倒立放大的实像可知：f2f。所以成倒立缩小的实像。倒立缩小的实像
