人教版初中物理第十七章第二节欧姆定律练习题含答案

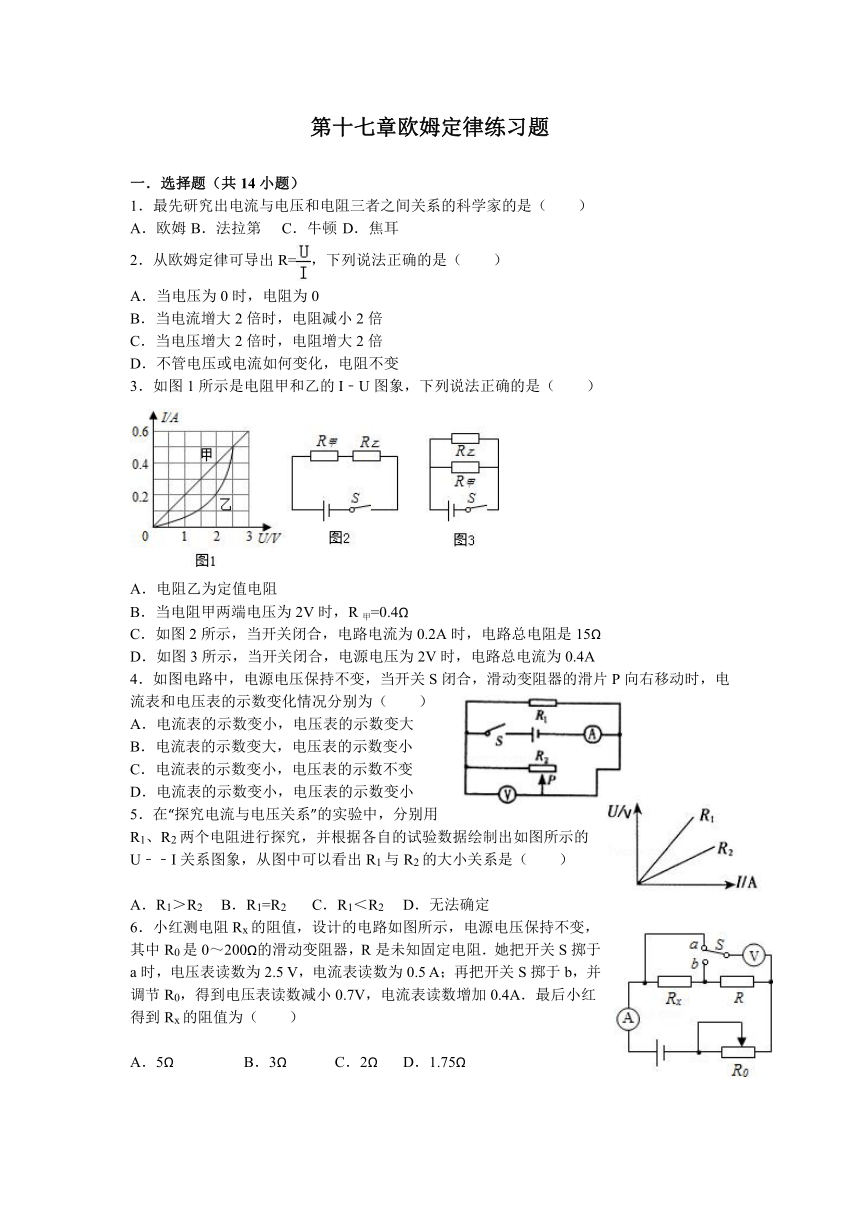

第十七章欧姆定律练习题
　
一．选择题（共14小题）
1．最先研究出电流与电压和电阻三者之间关系的科学家的是（　　）
A．欧姆
B．法拉第
C．牛顿
D．焦耳
2．从欧姆定律可导出R=，下列说法正确的是（　　）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
3．如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（　　）
A．电阻乙为定值电阻
B．当电阻甲两端电压为2V时，R甲=0.4Ω
C．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω
D．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
4．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（　　）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数不变
D．电流表的示数变小，电压表的示数变小
5．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U﹣﹣I关系图象，从图中可以看出R1与R2的大小关系是（　　）
A．R1＞R2
B．R1=R2
C．R1＜R2
D．无法确定
6．小红测电阻Rx的阻值，设计的电路如图所示，电源电压保持不变，其中R0是0～200Ω的滑动变阻器，R是未知固定电阻．她把开关S掷于a时，电压表读数为2.5
V，电流表读数为0.5
A；再把开关S掷于b，并调节R0，得到电压表读数减小0.7V，电流表读数增加0.4A．最后小红得到Rx的阻值为（　　）
A．5Ω
B．3Ω
C．2Ω
D．1.75Ω

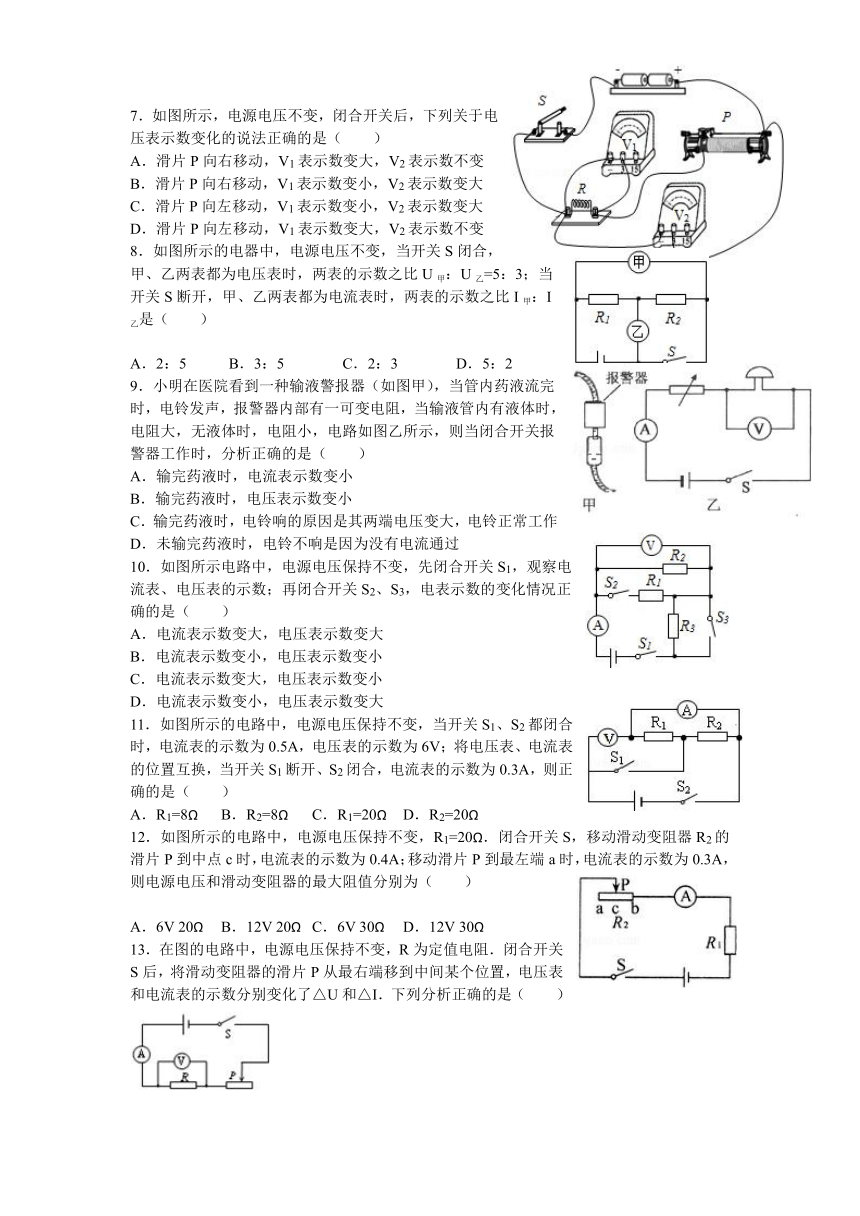

7．如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（　　）
A．滑片P向右移动，V1表示数变大，V2表示数不变
B．滑片P向右移动，V1表示数变小，V2表示数变大
C．滑片P向左移动，V1表示数变小，V2表示数变大
D．滑片P向左移动，V1表示数变大，V2表示数不变
8．如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲：U乙=5：3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲：I乙是（　　）
A．2：5
B．3：5
C．2：3
D．5：2
9．小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是（　　）
A．输完药液时，电流表示数变小
B．输完药液时，电压表示数变小
C．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作
D．未输完药液时，电铃不响是因为没有电流通过
10．如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是（　　）
A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
11．如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3A，则正确的是（　　）
A．R1=8Ω
B．R2=8Ω
C．R1=20Ω
D．R2=20Ω
12．如图所示的电路中，电源电压保持不变，R1=20Ω．闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4A；移动滑片P到最左端a时，电流表的示数为0.3A，则电源电压和滑动变阻器的最大阻值分别为（　　）
A．6V
20Ω
B．12V
20Ω
C．6V
30Ω
D．12V
30Ω

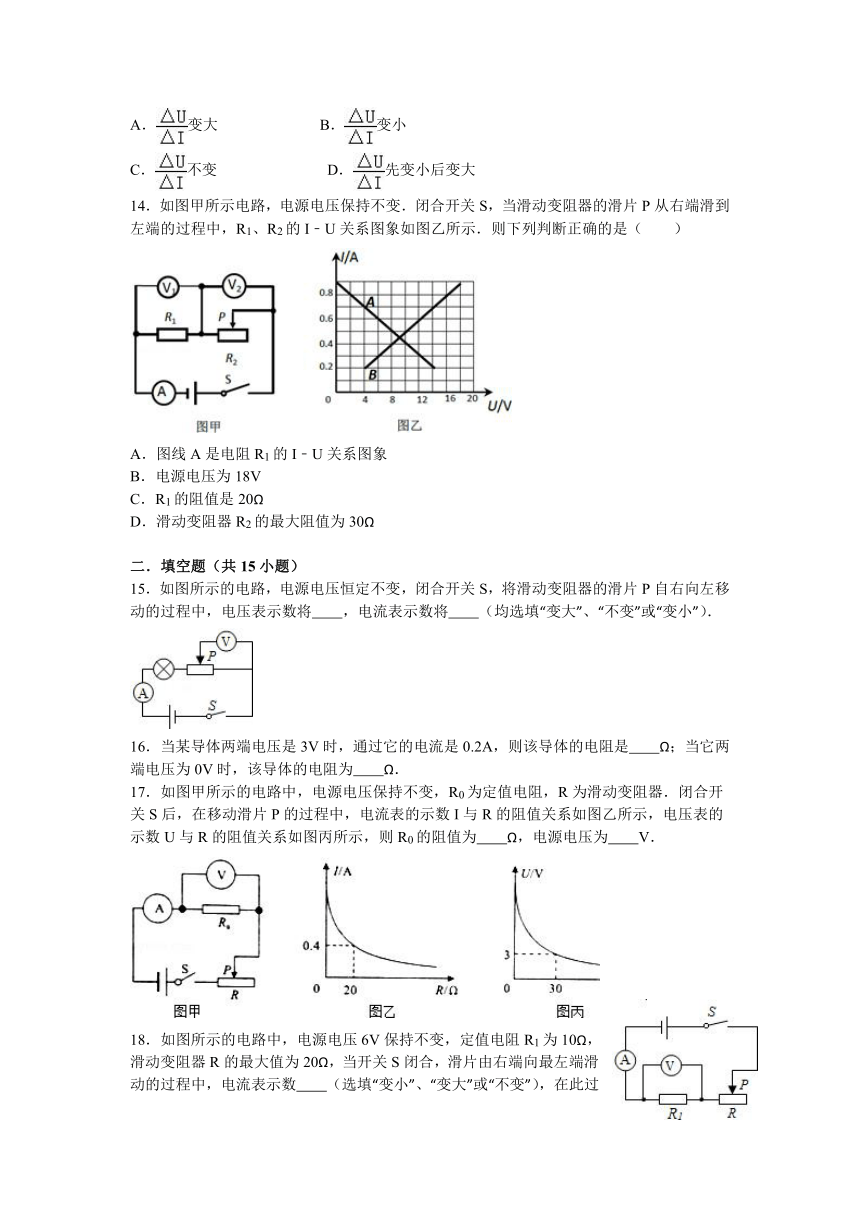

13．在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（　　）
A．变大
B．变小
C．不变
D．先变小后变大
14．如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示．则下列判断正确的是（　　）
A．图线A是电阻R1的I﹣U关系图象
B．电源电压为18V
C．R1的阻值是20Ω
D．滑动变阻器R2的最大阻值为30Ω
　
二．填空题（共15小题）
15．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，电压表示数将　　，电流表示数将　　（均选填“变大”、“不变”或“变小”）．
16．当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是　　Ω；当它两端电压为0V时，该导体的电阻为　　Ω．
17．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为　　Ω，电源电压为　　V．
18．如图所示的电路中，电源电压6V保持不变，定值电阻R1为10Ω，滑动变阻器R的最大值为20Ω，当开关S闭合，滑片由右端向最左端滑动的过程中，电流表示数　　（选填“变小”、“变大”或“不变”），在此过程中电压表示数的变化范围是　　V．
19．如图是关于电阻R1、R2的电流与电压关系的图象，则R1　　R2，若将R1、R2并联接在电压为2V的电路中，则干路的电流为　　A．
20．如图所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为　　V，滑动变阻器R1的最大阻值为　　Ω，电阻R2的阻值为　　Ω．
21．
如图是甲、乙两导体的电流与电压关系图象，由图可得乙的电阻是　　Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲：U乙=　　．
22．如图所示，电源电压不变，R1=2Ω，R2=3Ω，R3=4Ω．只闭合S，电流表A1、A2示数之比为　　，电压表V1、V2示数之比为　　．再闭合S1、S2，电流表A1、A2示数之比为　　，电压表V1、V2示数之比为　　．
23．如图甲所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是　　V，定值电阻R的阻值是　　Ω，滑动变阻器的最大阻值为　　Ω．
24．如图所示电路，已知R1为40Ω，当S闭合，S1断开时，电压表的读数是4V，通过R1的电流为　　
A，当S、S1均闭合时，电压表的读数是12V，R2的阻值为　　Ω．
25．小明利用如图所示的电路测量未知电阻Rx的阻值，已知电源电压恒定，定值电阻R0的阻值为10Ω，开关S断开时的电压表的示数为1V，开关S闭合时电压表的示数为3V，则该电源的电压为　　V，未知电阻Rx的阻值为　　Ω，开关S断开时，流过电阻Rx的电流为　　A．
26．如图所示，电源电压为9V且保持不变，R1=30Ω，闭合开关后，电压表示数为3V，则电阻R1两端的电压为　　V，电流表的示数为　　A．
27．如图所示，把一个未知电阻Rx与一个阻值为10Ω的电阻R串联接到某恒稳电源上后，闭合开关S，电流表的示数为0.3A；断开开关S，将10Ω电阻换成20Ω后再闭合开关，这时电流表的示数变为0.2A，则未知电阻Rx的值是　　Ω，电源电压为　　V．
28．电阻甲与电阻乙串联在电路中，它们的电流和电压关系如图所示．当电路中电流为0.2A时，电阻乙的阻值为10Ω；当电路中的电流为0.5A时，电阻甲的阻值为　　Ω，电路的总电阻为　　Ω．
29．﹣个灯泡的电阻是20Ω，正常工作的电压是8V，灯泡正常工作时通过它的电流是　　A．现在把它接到电压是9V的电源上，要使它正常工作，需要给它串联一个阻值为　　Ω的分压电阻．
　
三．实验探究题（共1小题）
30．如图所示是实验室用某种电表的结构示意图，其中ad是闭合电路中的部分电路，电流表A的满偏电流（通过电流表的最大电流）是0.1A，R3=100Ω．
（1）①若通过a点电流是0.6A，将单刀双掷开关S接到b，电流表A满偏．②若通过a点电流是3.0A，将单刀双掷开关S接到c，电流表A满偏，可求出电阻R1=　　Ω，电阻R2=　　Ω．
（2）若电阻R1和R2中有一个损坏导致断路，在通过a点的电流不超过0.1A的情况下，要找出损坏的电阻，应使单刀双掷开关S连接到　　（选填“b”或“c”）通过观察电流表的示数进行判断．
　
第十七章欧姆定律练习题
参考答案
　
一．选择题（共14小题）
1．A；2．D；3．C；4．C；5．A；6．B；7．D；8．A；9．C；10．A；11．B；12．B；13．C；14．BC；
　
二．填空题（共15小题）
15．变大；不变；16．15；15；17．10；12；18．变大；2V～6；19．＜；0.5；20．4；15；5；21．20；1：2；22．1：1；1：3；3：5；1：1；23．9；6；12；24．0.1；80；25．3；20；0.1；26．6；0.2；27．10；6；28．5；10；29．0.4；2.5；
　
三．实验探究题（共1小题）
30．4；16；c；
